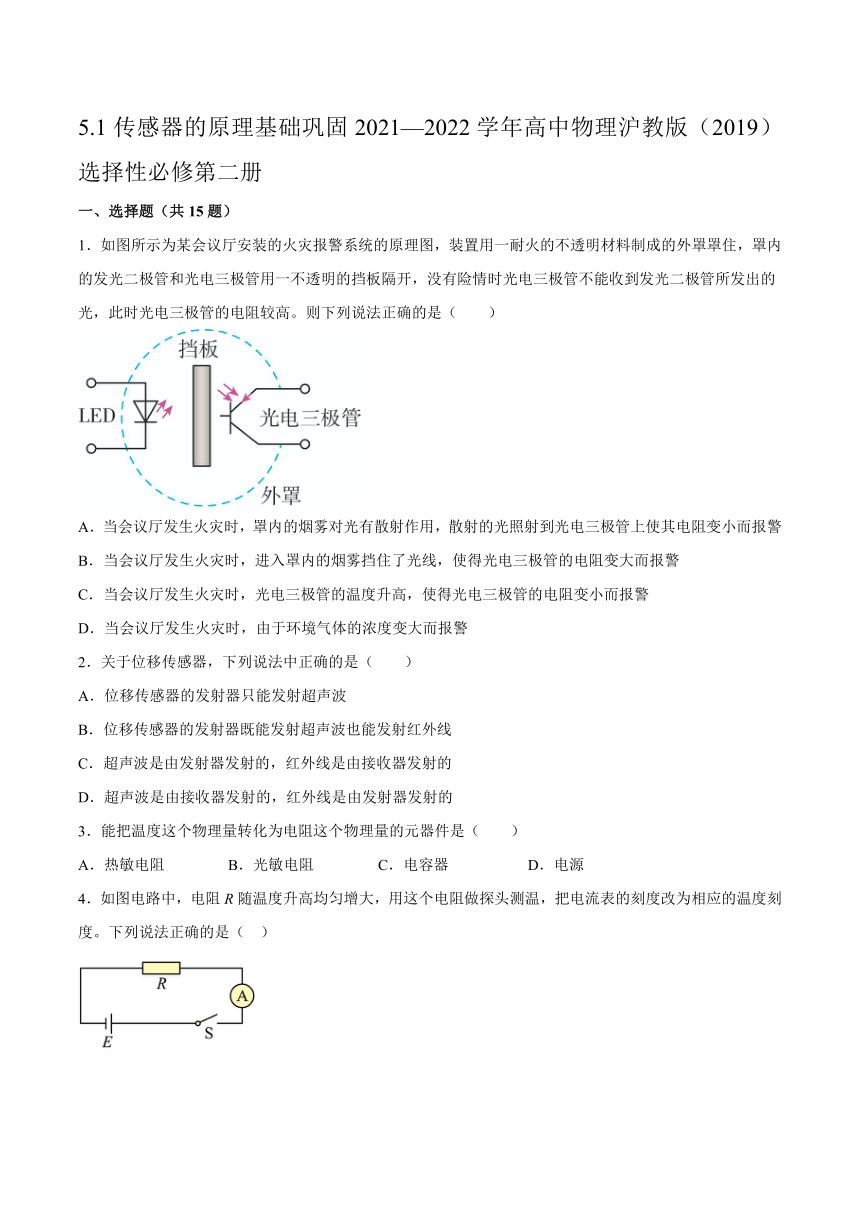

5.1传感器的原理基础巩固2021—2022学年高中物理沪教版（2019）选择性必修第二册
一、选择题（共15题）
1．如图所示为某会议厅安装的火灾报警系统的原理图，装置用一耐火的不透明材料制成的外罩罩住，罩内的发光二极管和光电三极管用一不透明的挡板隔开，没有险情时光电三极管不能收到发光二极管所发出的光，此时光电三极管的电阻较高。则下列说法正确的是（　　）
A．当会议厅发生火灾时，罩内的烟雾对光有散射作用，散射的光照射到光电三极管上使其电阻变小而报警
B．当会议厅发生火灾时，进入罩内的烟雾挡住了光线，使得光电三极管的电阻变大而报警
C．当会议厅发生火灾时，光电三极管的温度升高，使得光电三极管的电阻变小而报警
D．当会议厅发生火灾时，由于环境气体的浓度变大而报警
2．关于位移传感器，下列说法中正确的是（　　）
A．位移传感器的发射器只能发射超声波
B．位移传感器的发射器既能发射超声波也能发射红外线
C．超声波是由发射器发射的，红外线是由接收器发射的
D．超声波是由接收器发射的，红外线是由发射器发射的
3．能把温度这个物理量转化为电阻这个物理量的元器件是（　　）
A．热敏电阻 B．光敏电阻 C．电容器 D．电源
4．如图电路中，电阻R随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。下列说法正确的是（ ）
A．低温对应电流较大的刻度上，且温度刻度均匀
B．低温对应电流较大的刻度上，且温度刻度不均匀
C．高温对应电流较大的刻度上，且温度刻度均匀
D．高温对应电流较大的刻度上，且温度刻度不均匀

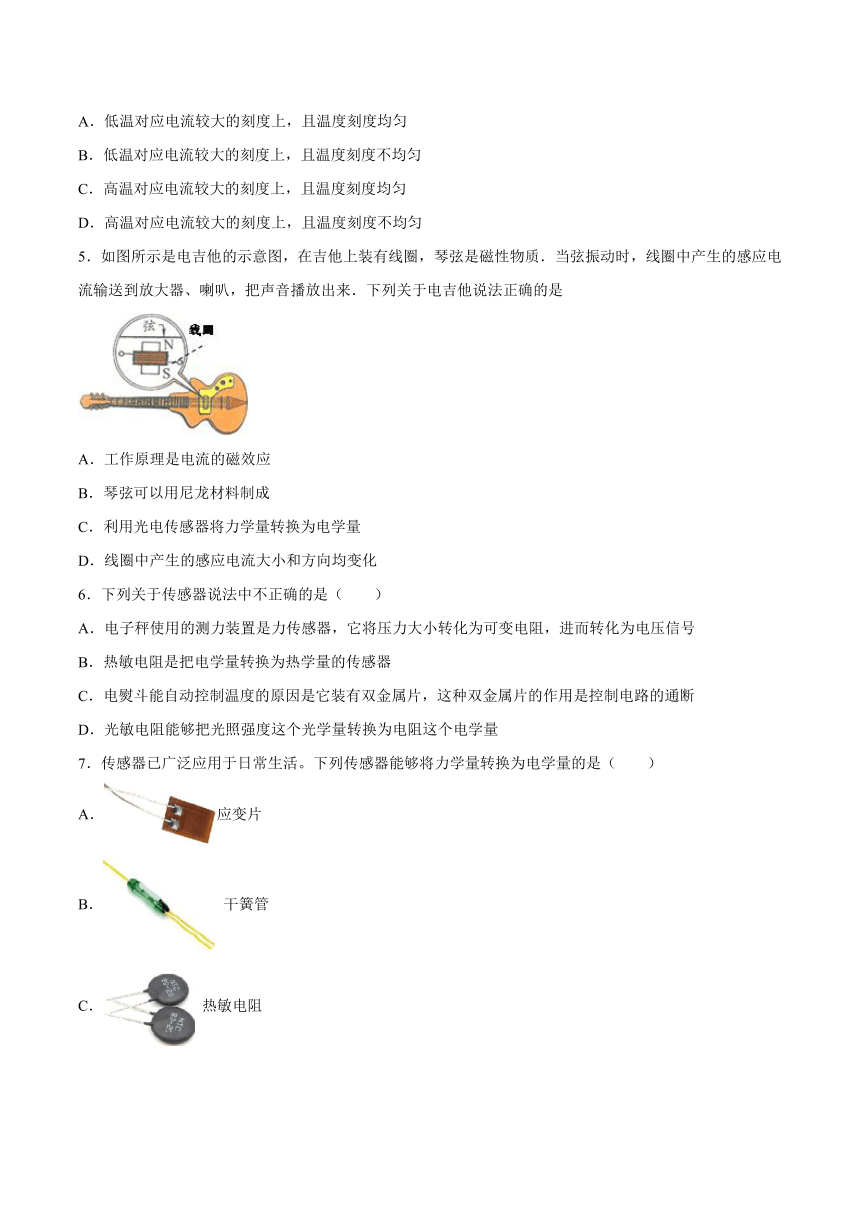

5．如图所示是电吉他的示意图，在吉他上装有线圈，琴弦是磁性物质．当弦振动时，线圈中产生的感应电流输送到放大器、喇叭，把声音播放出来．下列关于电吉他说法正确的是
A．工作原理是电流的磁效应
B．琴弦可以用尼龙材料制成
C．利用光电传感器将力学量转换为电学量
D．线圈中产生的感应电流大小和方向均变化
6．下列关于传感器说法中不正确的是（　　）
A．电子秤使用的测力装置是力传感器，它将压力大小转化为可变电阻，进而转化为电压信号
B．热敏电阻是把电学量转换为热学量的传感器
C．电熨斗能自动控制温度的原因是它装有双金属片，这种双金属片的作用是控制电路的通断
D．光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
7．传感器已广泛应用于日常生活。下列传感器能够将力学量转换为电学量的是（　　）
A．应变片
B． 干簧管
C． 热敏电阻
D． 霍尔元件

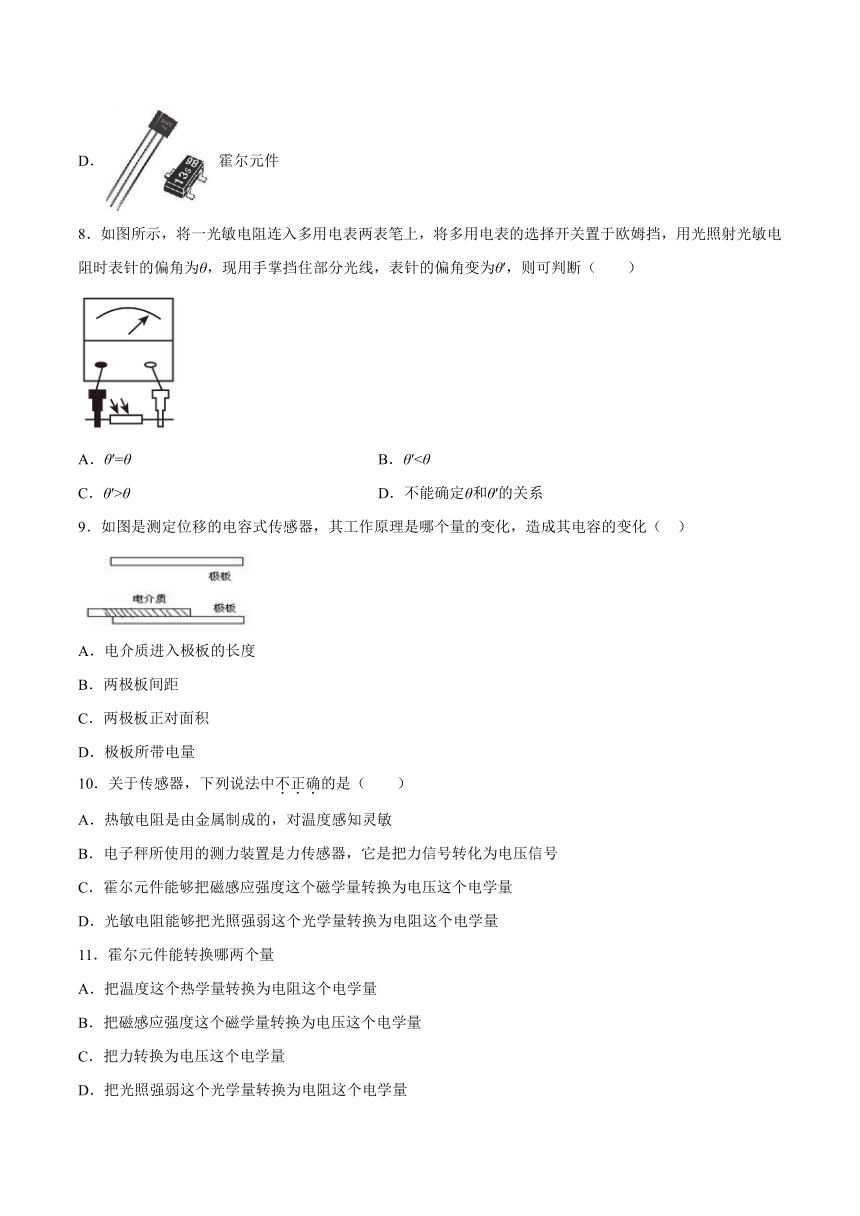

8．如图所示，将一光敏电阻连入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断（　　）
A．θ′=θ B．θ′<θ
C．θ′>θ D．不能确定θ和θ′的关系
9．如图是测定位移的电容式传感器，其工作原理是哪个量的变化，造成其电容的变化（ ）
A．电介质进入极板的长度
B．两极板间距
C．两极板正对面积
D．极板所带电量
10．关于传感器，下列说法中不正确的是（　　）
A．热敏电阻是由金属制成的，对温度感知灵敏
B．电子秤所使用的测力装置是力传感器，它是把力信号转化为电压信号
C．霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量
11．霍尔元件能转换哪两个量
A．把温度这个热学量转换为电阻这个电学量
B．把磁感应强度这个磁学量转换为电压这个电学量
C．把力转换为电压这个电学量
D．把光照强弱这个光学量转换为电阻这个电学量

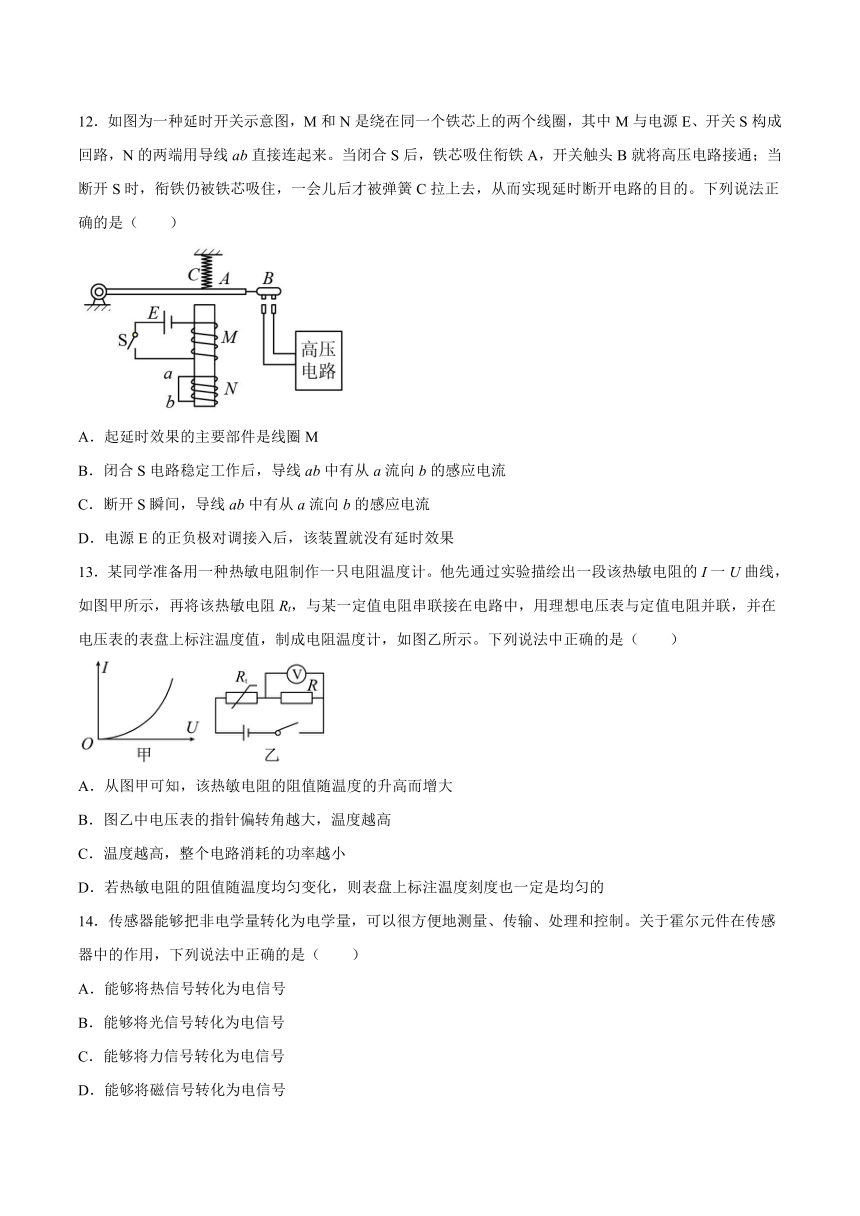

12．如图为一种延时开关示意图，M和N是绕在同一个铁芯上的两个线圈，其中M与电源E、开关S构成回路，N的两端用导线ab直接连起来。当闭合S后，铁芯吸住衔铁A，开关触头B就将高压电路接通；当断开S时，衔铁仍被铁芯吸住，一会儿后才被弹簧C拉上去，从而实现延时断开电路的目的。下列说法正确的是（　　）
A．起延时效果的主要部件是线圈M
B．闭合S电路稳定工作后，导线ab中有从a流向b的感应电流
C．断开S瞬间，导线ab中有从a流向b的感应电流
D．电源E的正负极对调接入后，该装置就没有延时效果
13．某同学准备用一种热敏电阻制作一只电阻温度计。他先通过实验描绘出一段该热敏电阻的I一U曲线，如图甲所示，再将该热敏电阻Rt，与某一定值电阻串联接在电路中，用理想电压表与定值电阻并联，并在电压表的表盘上标注温度值，制成电阻温度计，如图乙所示。下列说法中正确的是（　　）
A．从图甲可知，该热敏电阻的阻值随温度的升高而增大
B．图乙中电压表的指针偏转角越大，温度越高
C．温度越高，整个电路消耗的功率越小
D．若热敏电阻的阻值随温度均匀变化，则表盘上标注温度刻度也一定是均匀的
14．传感器能够把非电学量转化为电学量，可以很方便地测量、传输、处理和控制。关于霍尔元件在传感器中的作用，下列说法中正确的是（　　）
A．能够将热信号转化为电信号
B．能够将光信号转化为电信号
C．能够将力信号转化为电信号
D．能够将磁信号转化为电信号
15．下列器件可作为传感器的有（ ）
A．热电阻 B．干电池
C．电键 D．二极管
二、填空题（共4题）
16．如图所示电路是利用DIS实验来测定电动机的效率，图中方框内的实验仪器分别是A：_______、B：_______、C：_______。
17．传感器及其工作原理
（1）传感器的定义：能够感受诸如力、温度、光、声、化学成分等被测量，并能把它们按照一定的规律转换为便于传送和处理的可用信号输出。通常转换成的可用信号是电压、电流等_____，或转换为电路的_____。
（2）非电学量转换为电学量的意义：把非电学量转换为电学量，可以很方便地进行测量、_____、处理和_____。
（3）传感器的组成：传感器的基本部分一般由_____、_____组成。
（4）传感器应用的一般模式
18．如图是“用DIS探究向心力与哪些因素有关”的实验仪器，该实验采用的方法是_______________；该实验中需要用到的传感器是__________________。
19．如图所示为光敏电阻自动计数器的示意图，其中是发光仪器，是传送带上物品，为光敏电阻，为定值电阻，此光电计数器的基本工作原理应是：当有光照射时，信号处理系统获得______，信号处理系统每获得一次______，就计数一次。（以上两空均选填“高电压”或“低电压”
三、综合题（共4题）
20．什么是传感器？它的作用是什么？简述一下你对传感器的认识和理解。
21．加速度计是测定物体加速度的仪器．在现代科技中，它已成为导弹、飞机、潜艇或宇宙飞船制导系统的信息源．如图所示为应变式加速度计．当系统加速时，加速度计中的敏感元件也处于加速状态．敏感元件由弹簧连接并架在光滑支架上，架与待测系统固定在一起，敏感元件下端可在滑动变阻器R上自由滑动．当系统加速运动时，敏感元件发生位移并转换为电信号输出，就可以根据输出电压的大小求出物体的加速度．
已知：敏感元件的质量为m，两侧弹簧的劲度系数均为k，电源电动势为E，电源内阻不计，滑动变阻器的总电阻值为R，有效长度为l，静态时，输出电压为U0，试写出加速度a随输出电压U变化的关系式．
22．酒后驾车危害极大，为此，新交规实施以来，鹤壁市交通警察重点查处酒后驾车．酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图所示．电源电压为6V恒定，当电流表的示数为0.3A时，表明该驾驶员没有酒驾，酒精气体传感器正常工作．R0为定值电阻，阻值为10Ω．请计算：
(1)酒精气体传感器正常工作的电阻R1；
(2)酒精气体传感器正常工作一天（24h），所消耗的电能．
23．参考“信息浏览”中所列的敏感元件，到电子元件市场调查有哪些敏感元件可以用来做传感器。观察各种敏感元件，了解它们的型号、价格和用途，写一份调查报告，并与同学交流。
参考答案
1．A
2．B
3．A
4．B
5．D
6．B
7．A
8．B
9．A
10．A
11．B
12．C
13．B
14．D
15．A
16．电流传感器 电压传感器 数据采集器
17．电学量 通断 传输 控制 敏感元件 转换电路
18．控制变量法 力传感器、光电传感器
19．低电压 高电压
20．
传感器是指能够将感受到的非电学量，按照一定规律转换成电学量输出的器件或装置，通常由敏感元件和转换元件组成，敏感元件和转化元件二合一的也很多。
传感器的种类很多，根据其利用的物质的特性不同可分为：物理传感器、化学传感器、生物传感器。
根据其被测量的不同可以分为：声、光、压力、位移、加速度、温度等传感器。
根据具体工作原理的不同可分为：电阻式、电容式、电感式、光电式、热电式、压电式、磁电式等传感器。
21．
22．(1)；(2)W=77760J
23．
敏感元器件是指它的特性会随着某种（某些）外部条件的变化而变化的元器件。敏感元器件分为两类，一类特性变化是非线性的，如压敏电阻，当电压小于敏感值时，电阻值很大，电压高于敏感值时，电阻很小，一般用在电源的保护电路中。另一类特性变化是接近线性的，用来测量相应的物理量，通常制造成产品，指标规范，参数稳定，称为传感器。如：对温度敏感的温度传感器，对压力敏感的压力传感器等等。
