第19章 生活用电
一、选择题

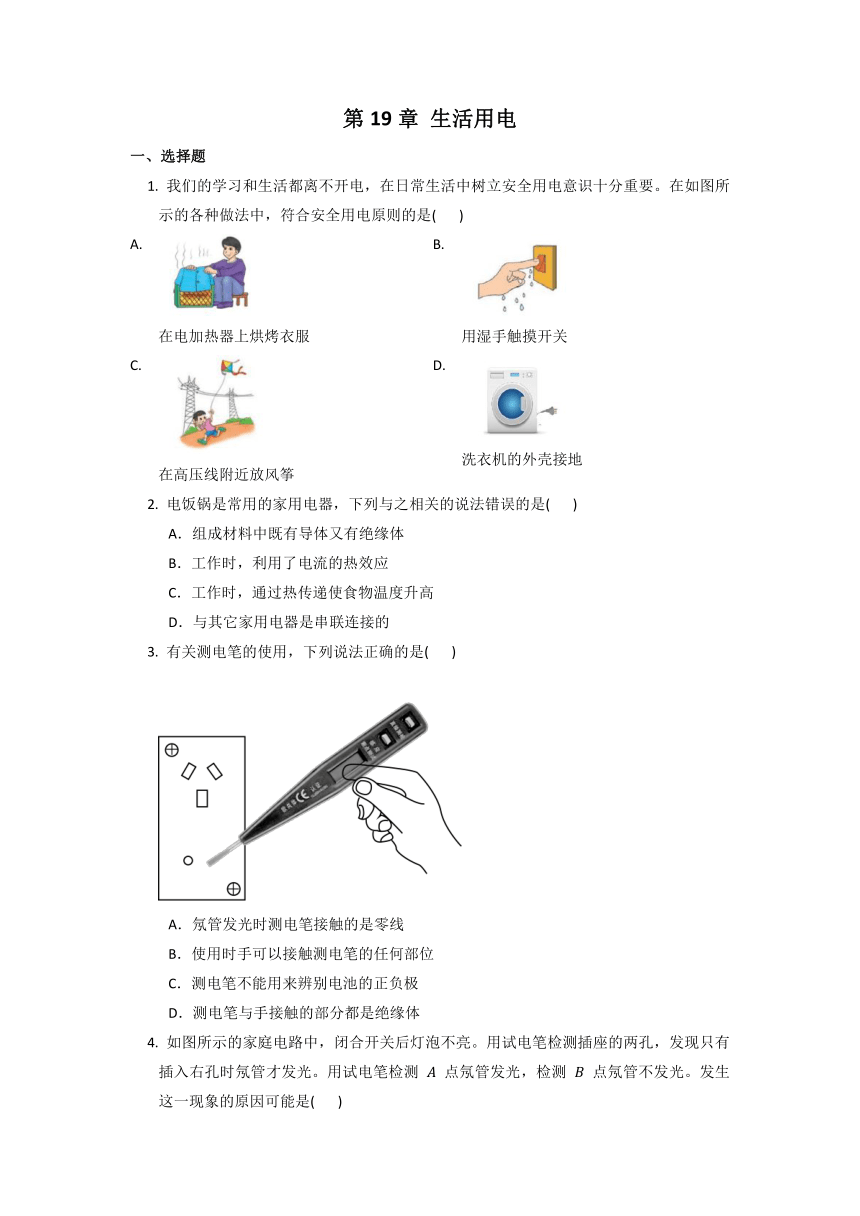

我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。在如图所示的各种做法中，符合安全用电原则的是( )
A. 在电加热器上烘烤衣服 B. 用湿手触摸开关
C. 在高压线附近放风筝 D. 洗衣机的外壳接地
电饭锅是常用的家用电器，下列与之相关的说法错误的是( )
A．组成材料中既有导体又有绝缘体
B．工作时，利用了电流的热效应
C．工作时，通过热传递使食物温度升高
D．与其它家用电器是串联连接的
有关测电笔的使用，下列说法正确的是( )
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极
D．测电笔与手接触的部分都是绝缘体

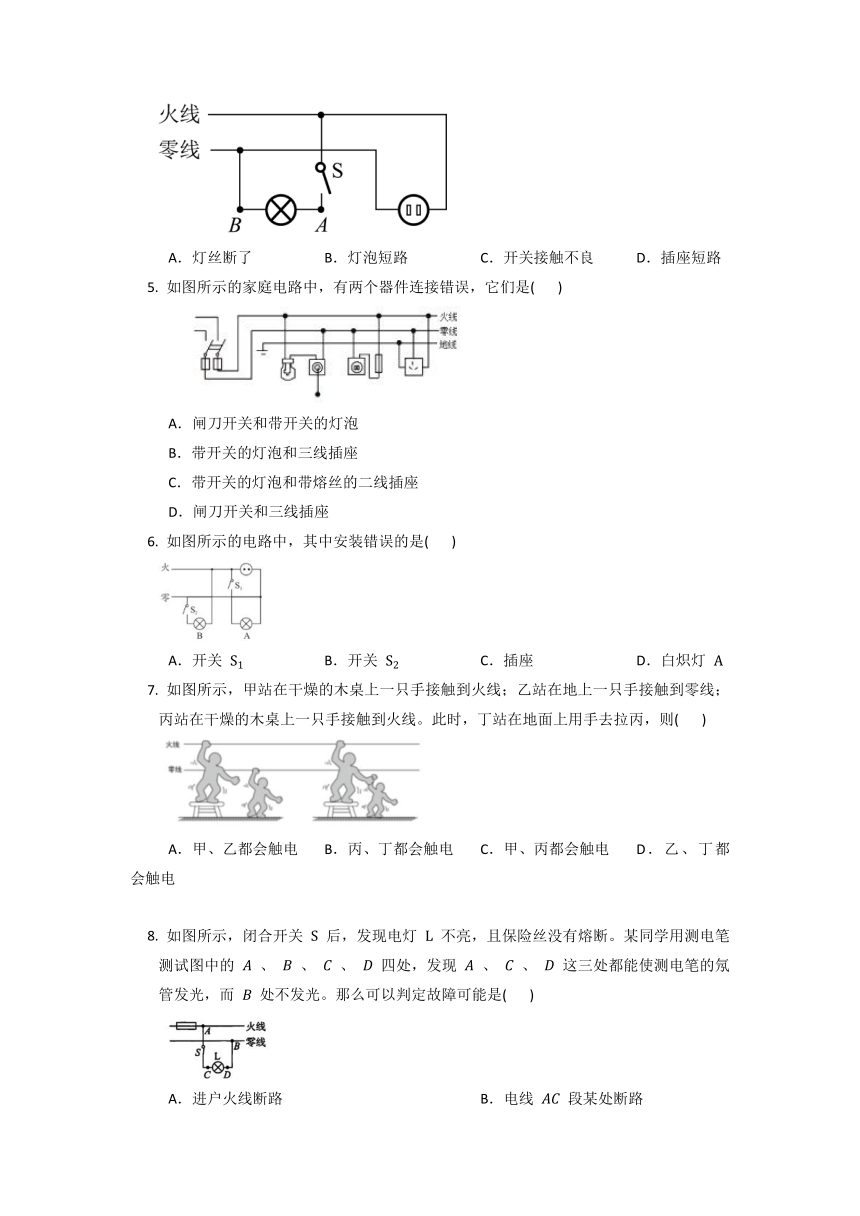

如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测 点氖管发光，检测 点氖管不发光。发生这一现象的原因可能是( )
A．灯丝断了 B．灯泡短路 C．开关接触不良 D．插座短路
如图所示的家庭电路中，有两个器件连接错误，它们是( )
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和三线插座
C．带开关的灯泡和带熔丝的二线插座
D．闸刀开关和三线插座
如图所示的电路中，其中安装错误的是( )
A．开关 B．开关 C．插座 D．白炽灯
如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙，则( )
A．甲、乙都会触电 B．丙、丁都会触电 C．甲、丙都会触电 D．乙、丁都会触电
如图所示，闭合开关 后，发现电灯 不亮，且保险丝没有熔断。某同学用测电笔测试图中的 、 、 、 四处，发现 、 、 这三处都能使测电笔的氖管发光，而 处不发光。那么可以判定故障可能是( )
A．进户火线断路 B．电线 段某处断路
C．电线 段某处断路 D．电灯 短路
在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是( )
控制灯的开关中两个线头相碰；
插座中分别与火线和零线连接的两个线头相碰；
电路中增加多个大功率的用电器；
插头与插座接熱不良。
A． 和 B． 和 C． 和 D． 和
电工师傅在帮某个家庭检修电路故障时，用一盏标有“”的完好灯泡 （检验灯泡）取代保险丝接入电路，如图所示。电工师傅将其它用电器都断开，只保留了 、 两个灯泡所在支路，并经过一系列的操作，确定了故障是 发生了短路。则下列所描述的现象与电工师傅操作时所观察到的现象不相符的是( )
A．只闭合开关 ， 正常发光
B．只闭合开关 、 时， 和 均发光，但都比正常发光暗
C．只闭合开关 、 时， 正常发光， 不发光
D．同时闭合三个开关， 正常发光， 和 均不发光
二、填空题
在图中，使用试电笔正确的方法是图 。（选填“甲”或“乙”）
为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，保险丝要用熔点比较低、电阻比较 （填“大”或“小”）的合金材料；家庭电路中，输电线进户后首先接到 （选填“电能表”、“总开关”或“保险装置”）上。
教室内的日光灯和电脑之间的连接方式是 。“创建平安和谐校园”是大家共同的心愿，必须注意用电安全。在校园用电安全检查过程中，发现某间教室的部分电路如图所示，该电路存在的安全隐患是 。
如图所示，闭合甲、乙两个电路中的开关后，都有一部分电线燃烧起来，产生这种现象的原因，甲是 ，乙是 。
小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框 和 应连入开关和电灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，电路中其他用电器都停止工作。用测电笔分别测试 、 、 点时，测电笔的氖管都发光，则电路的故障可能为 （选填“火线”或“零线”）断了。
如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中 、 两处的电流不相等（即发生漏电）时，会迅速切断电路。当维修人员站在地上不慎接触图中 处时，漏电保护器______（填“会”或“不会”）切断电路。若人体电阻为 ，触电时通过人体的电流为_________ 。
如图所示，在进户线的干路上串联一个标有“”的灯 ，只闭合开关 时发现 与 都发光。那么 将 （填“正常发光”或“发光较暗”）。若此时用测电笔接触 点，氖管 （填“会”或“不会”）发光。在干路上串联 后，电路的总功率 （填“变大”、“变小”或“不变”）。
三、作图题
将图中的三孔插座（带保险盒）正确的接入电路。
四、综合应用题
今年小滨家造了新房，电工师傅安装完成家庭电路，部分线路见下图。回答下列问题：
(1) 小滨根据所学知识，想借助测电笔验收安装是否正确。在使用测电笔时， （“甲”或“乙”）的使用方法是正确的。
(2) 检测时，首先只闭合开关 ，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因可能是 。
A.插座发生短路
B.进户的火线断路
C. 断路
D. 间断路
