(共19张PPT)
初识三维学建模
闽教版 五年级下

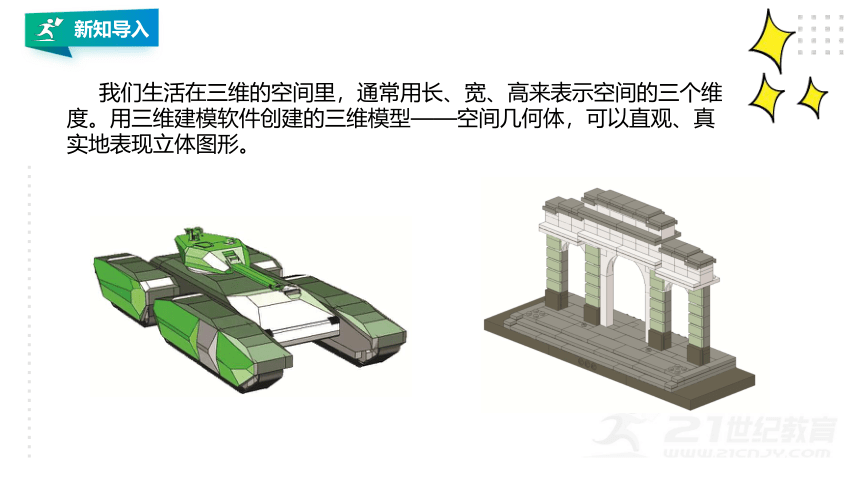

新知导入
我们生活在三维的空间里，通常用长、宽、高来表示空间的三个维度。用三维建模软件创建的三维模型——空间几何体，可以直观、真实地表现立体图形。
开阔视野
人们利用计算机设计出三维模型，再通过3D打印机直接打印出实物，下图中的物品就是这样制作出来的。
花瓶
烤瓷牙
水杯
探究活动
主题：认识三维建模软件
3D One是一款专门为初学者开发设计的三维建模软件。依托自主三维CAD核心技术，专门针对8-18岁青少年研发的创新教育三维创意设计软件。贴合启发青少年创新思维，简易的3D设计功能，让创意轻松实现，还能一键输入3D打印机。
新知讲解
3D One建模软件，窗口界面如下图所示。
标题栏
主菜单
命令工具栏
视图导航
平面网格
浮动工具栏
资源库
帮助
新知讲解
（1）平面网格
创建模型的工作区，可以借助平面内的网格快速捕捉模型的位置，每个小方格边长5mm，可大致了解模型的长度和宽度等。
平面网格
新知讲解
（2）命令工具栏
图标 名称 功能
基本实体 创建基本几何图形
草图绘制 创建平面图形
草图编辑 修改平面图形
特征造型 将水平图形转换为三维模型
基本编辑 编辑平面草图和三维模型
组合编辑 将不同的几何体进行组合
材质渲染 上色，增强观赏性
单击 按钮，默认前往左前视图；
在左前视图下单击 按钮，逆时针旋转当前视图角度；单击 按钮，顺时针旋转当前视图。
单击 或 按钮，垂直切换视图方向；单击 或 按钮，水平转换视图方向。
新知讲解
（3）视图导航
视图导航是一个具有26面的控制器，任意一个面都代表对应角度的视图，单击任意一个面，即可将模型直接定位到该位置，也可以单击控制器外的灰色图标，手动调节模型的显示角度。
新知讲解
（3）视图导航
以长方体为例，在不同视图下的效果。
默认左前视图
新知讲解
（3）视图导航
以长方体为例，在不同视图下的效果。
左前视图下逆时针旋转
新知讲解
（3）视图导航
以长方体为例，在不同视图下的效果。
左前视图下顺时针旋转
除了使用视图导航，我们还可以按住鼠标右键，移动鼠标来旋转视角。
鼠标滚轮可以放大和缩小视图。
按住滚轮，移动鼠标，可以移动平面网格在窗口的位置。
新知讲解
（4）资源库
资源库中的资源来自于本地磁盘、社区精选和云盘。其中，本地磁盘中有生活用品、机械结构、建筑结构、交通工具、地理资源五种生活模型可供选择。
新知讲解
在资源库中搜索喜欢的三维模型，将鼠标指针移动到模型图上，按住鼠标左键，鼠标指针变成抓手状。移动鼠标，将模型图拖到工作区，当鼠标指针由抓手状变为带加号的箭头时，松开鼠标，就可以将模型图直接加载到工作区。
课堂任务
课堂任务：导入模型
从资源库中到以下模型图并加载到工作区，再应用视图导航从各个方向观察模型。
课堂总结
制作三维模型的软件
导航视图
移动鼠标指针到资源库的模型图上，按住鼠标左键拖动模型图到工作区，松开鼠标就可以将模型图导入到工作区
板书设计
初识三维学建模
3D One
三维建模软件
窗口组成
平面网格（工作区）
命令工具栏
视图导航
资源库
浮动工具栏
活动评价
了解3D One软件的窗口界面布局 5分 4分 3分 2分 1分
能应用视图导航观察三维模型 5分 4分 3分 2分 1分
会将资源库中的三维模型导入到工作区 5分 4分 3分 2分 1分
遇到困难时的表现：
1.自己想办法 2.请教同学 3.请教老师 4.参考教材 5.小组讨论
今天你能得几分？
