一、选择题
1．一多量程多用电表的简化电路如图所示，该多用电表由一个小量程的电流表与若干元件组成，当转动选择旋钮S时，可实现不同的功能。下列关于多用电表的说法，正确的是（　　）
A．当S接通1或2时，为欧姆挡：当S接通3或4时，为电流挡，当S接通5或6时，为电压挡，接5时量程较大
B．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更低倍率挡
C．电阻刻度上的零刻度线与直流电流最大刻度线相对应，电阻的刻度线是均匀的
D．用多用电表测电流时，红表笔接电源负极一侧，黑表笔接电源正极一侧
2． 把一个量程为5mA的电流表改装成欧姆表R×1档，电流表的内阻是50Ω，电池的电动势是1.5V，经过调零之后测电阻，当欧姆表指针指到满偏的位置时，被测电阻的阻值是 （ ）
A．50Ω B．16.7Ω C．100Ω D．400Ω
3．如图是一个多用电表的简化电路，S为单刀多掷开关，通过操作开关，接线柱O可以接通1，也可以接通2、3、4、5或6。下列说法正确的是（　　）
A．当开关S分别接1和2时，测量的是电流，其中S接1时量程较大
B．当开关S分别接3和4时，测量的是电阻，其中A是黑表笔
C．当开关S分别接5和6时，测量的是电阻，其中A是红表笔
D．当开关S分别接5和6时，测量的是电压，其中S接5时量程较大

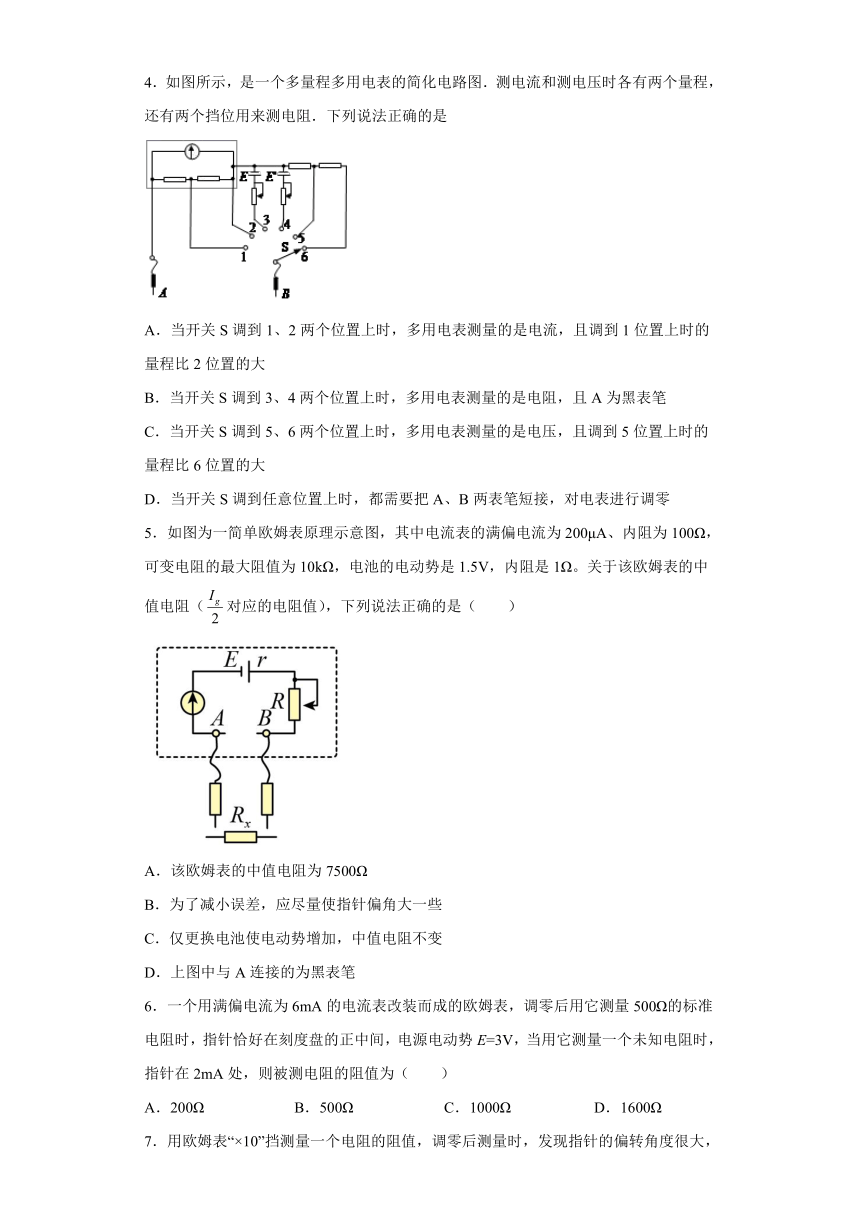

4．如图所示，是一个多量程多用电表的简化电路图．测电流和测电压时各有两个量程，还有两个挡位用来测电阻．下列说法正确的是
A．当开关S调到1、2两个位置上时，多用电表测量的是电流，且调到1位置上时的量程比2位置的大
B．当开关S调到3、4两个位置上时，多用电表测量的是电阻，且A为黑表笔
C．当开关S调到5、6两个位置上时，多用电表测量的是电压，且调到5位置上时的量程比6位置的大
D．当开关S调到任意位置上时，都需要把A、B两表笔短接，对电表进行调零
5．如图为一简单欧姆表原理示意图，其中电流表的满偏电流为200μA、内阻为100Ω，可变电阻的最大阻值为10kΩ，电池的电动势是1.5V，内阻是1Ω。关于该欧姆表的中值电阻（对应的电阻值），下列说法正确的是（　　）
A．该欧姆表的中值电阻为7500Ω
B．为了减小误差，应尽量使指针偏角大一些
C．仅更换电池使电动势增加，中值电阻不变
D．上图中与A连接的为黑表笔
6．一个用满偏电流为6mA的电流表改装而成的欧姆表，调零后用它测量500Ω的标准电阻时，指针恰好在刻度盘的正中间，电源电动势E=3V，当用它测量一个未知电阻时，指针在2mA处，则被测电阻的阻值为（　　）
A．200Ω B．500Ω C．1000Ω D．1600Ω
7．用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角度很大，下列说法正确的是（　　）
A．流过欧姆表电流过小
B．这个电阻值很大
C．为了把电阻测得更准确些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准确些，应换用“×100”挡，重新调零后再测量
8．一个用满偏电流为的电流表改装而成的欧姆表，调零后用它测的标准电阻时，指针恰好指在刻度盘的正中间，如果用它测量一个未知电阻时，指针指在处，则被测电阻的阻值为（　　）
A． B．
C． D．
9．用多用电表测直流电压U和电阻R时，若红表笔插入正(＋)插孔，则(　　)
A．前者(测电压U)电流从红表笔流入多用电表，后者(测电阻R)电流从红表笔流出多用电表
B．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表
C．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表
D．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表
10．在使用多用电表的欧姆挡测量电阻时，下列说法正确的是（　　）
A．双手提住两表笔金属杆，测量值将偏大
B．测时发现指针偏转角度过小，则必需减小倍率，重新调零后再进行测量
C．选择“”倍率测量时发现指针位于20与30正中间，则测量值小于
D．欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大

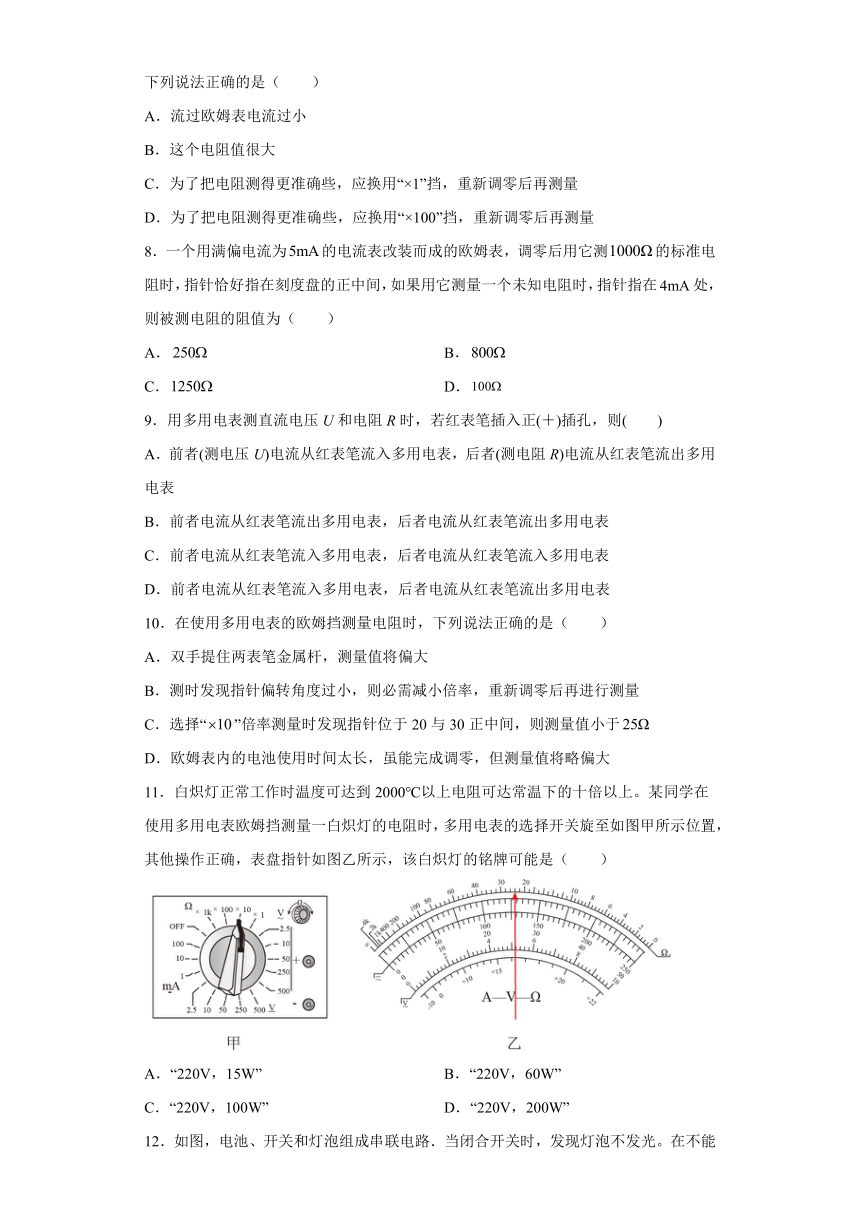

11．白炽灯正常工作时温度可达到2000℃以上电阻可达常温下的十倍以上。某同学在使用多用电表欧姆挡测量一白炽灯的电阻时，多用电表的选择开关旋至如图甲所示位置，其他操作正确，表盘指针如图乙所示，该白炽灯的铭牌可能是（　　）
A．“220V，15W” B．“220V，60W”
C．“220V，100W” D．“220V，200W”
12．如图，电池、开关和灯泡组成串联电路．当闭合开关时，发现灯泡不发光。在不能拆开电路的前提下，现使用一多用电表对故障电路进行检测：选择直流电压挡，闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为；断开开关S，选择欧姆挡，红、黑表笔分别同时接E、F，指针不偏转。则下列判断可能正确的是（　　）
A．灯泡短路 B．灯泡断路 C．导线断开 D．导线断开
13．某同学利用多用电表欧姆挡测某未知电阻的阻值，他将开关置于×1挡位，指针示数如图，若想更准确一些，下面操作正确的步骤顺序是 （ ）
E．将两表笔接未知电阻两端，待指针稳定后读数
A．将两表笔短接进行欧姆调零
B．将两表笔短接进行机械调零
C．将开关置于×1k挡
D．将开关置于×100挡
14．在如图所示的电路中，闭合开关S时，灯不亮，已经确定是灯泡断路或短路引起的，在不能拆开电路的情况下（开关可闭合，可断开），现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故障电路做了如下检查并做出判断（如下表所示）：
次序 操作步骤 现象和结论
1 闭合开关，选直流电压挡，红、黑表笔分别接a、b 指针偏转，灯断路；指针不偏转，灯短路
2 闭合开关，选欧姆挡，红、黑表笔分别接a、b 指针不动，灯断路；指针偏转，灯短路
3 断开开关，选欧姆挡，红、黑表笔分别接a、b 指针不动，灯断路；指针偏转最大，灯短路
以上操作和判断正确的是（　　）
A．1 B．2
C．3 D．都不正确
15．关于欧姆表，下列说法正确的是（ ）
A．欧姆表是根据闭合电路欧姆定律制成的
B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的
C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零
D．当换用不同量程的欧姆挡去测量电阻时，可不进行欧姆调零
二、实验题
16．欧姆表是在电流表的基础上改装而成的。为了使测量电阻时电流表指针能够偏转，表内应有电源。如图所示是一个简单的欧姆表电路。设电源的电动势为E，内阻为r，电流表的内电阻为，可变电阻为，电流表满偏电流为。
（1）当红、黑表笔之间接有待测电阻时，电流表指针指在处，则写出与之间函数关系（用表示），并详细描述欧姆表刻度盘上电阻值的刻度分布情况（指出零欧姆在刻度盘上的位置，刻度是否均匀，若不均匀，哪边密集）。
（2）现两表笔直接相连时，指针指在表盘刻度“5”上，两表笔之间接有的电阻时，指针指在刻度“1”上。求刻度“4”应标注的电阻值R。
17．用一欧姆表去测量某一阻值为400Ω的电阻时，指针指在最大偏角的3/4处，先用同一欧姆表在条件不变时去测另一电阻Rx，指针指在最大偏角1/4处，则被测电阻Rx的阻值多大？
参考答案
1．B
【详解】
A．当S接通1或2时，此时灵敏电流计与电阻并联，为电流档，当S接通3或4时，电路中有电源，为欧姆档，当S接通5或6时，为电压挡，总电压越大量程越大，接5时，整个电路的电阻比接6的时候要小，因此接5时量程较小，故A错误；
B．测电阻时，指针偏转至靠近刻度盘最右端，电阻越小，所以应换更低倍率挡，故B正确；
C．电阻刻度上的零刻度线与直流电流最大刻度线相对应，电阻的刻度是左密右疏，左大右小，故C错误；
D．用多用电表测电流时，红表笔为电流流入端，红表笔接电源正极一侧，黑表笔为电流流出端，黑表笔接电源负极一侧，故D错误。
故选B。
2．C
【详解】
欧姆表内阻
测电阻时
代入数据解得
R=100Ω
故选C。
【名师点睛】
本题考查了求被测电阻阻值，知道欧姆表的内部结构及工作原理、应用闭合电路的欧姆定律即可正确解题．
3．A
【详解】
A．其中1、2两档用来测电流，接1时分流电阻相对更小，故接1时电表的量程更大，第1档为大量程，那么S接2时量程较小，故A正确；
B．3、4档用来测电阻，其中黑表笔连接表内电池的正极，故B为黑表笔，A与电源的负极相连，A为红表笔，故B错误；
C．要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时，即5、6两档用来测电压。因为6档共用一个表头，所以测电压时外部电源的正极应该接在A表笔上，故A为红表笔，故C错误；
D．要测量电压，电流表应与电阻串联，由图可知当转换开关S旋到位置5、6时，即5、6两档用来测电压。测量电压，电流表所串联的电阻越大，所测量电压值越大，故当转换开关S旋到6的量程比旋到5的量程大，故D错误。
故选A。
4．A
【详解】
A．当开关S调到1、2两个位置上时，因有电阻与电流计并联，所以多用电表测量的是电流，因调到1位置上时有一个电阻与电流表并联，而调到2位置上时有两个电阻与电流表并联，故调到1位置上时的量程比2位置的大，选项A正确；
B．当开关S调到3、4两个位置上时，多用电表测量的是电阻，因黑表笔内部接电源的正极，故B为黑表笔，选项B错误；
C．当开关S调到5、6两个位置上时，多用电表测量的是电压，因调到5位置上时有一个电阻和电流表串联，而调到6位置时有两个电阻与电流表串联，所以调到5位置上时的量程比6位置的小，选项C错误；
D．当万用表使用欧姆档时才要进行两表笔短接调零，而电压档和电流档不需要短接调零，选项D错误；
故选A.。
5．A
【详解】
A．中值电阻阻值等于欧姆表内阻，该欧姆表中值电阻
故A正确；
B．为了减小误差，应尽量使指针指在表盘中部区域，不能偏大，也不能偏小，故B错误；
C．根据A选项分析可知，仅更换电池使电动势增加，中值电阻变大，故C错误；
D．上图中与A连接的时内部电源负极，为红表笔，故D错误。
故选A。
6．C
【详解】
当调零时，可知
当指中间时
当测量一个未知电阻时
由上式联立可求得
故选C。
7．C
【详解】
用欧姆表测电阻时为了减小误差，应使指针指在表盘中央附近，调零后测量时发现指针的偏转角度很大，因此为了使偏角减小，应缩小其倍率值，故应选用“×1”挡，重新调零后再测量。
故选C。
8．A
【详解】
当电流达到满偏电流的一半时，所测电阻与内部电阻相同，为中值电阻
中值电阻为
则
再由
解得
故选A。
9．C
【详解】
用多用表测量电阻时，流经多用表的电流由内电路提供，红表笔与内部电源的负极相连；用多用电表测电压时，电流由外部电源提供，总之无论是测电压U还是测电阻R，电流都是从红表笔流入多用电表，从黑表笔流出多用电流表。
故选C。
10．D
【详解】
A．双手提住两表笔金属杆，相当于在待测电阻两端并联了一个电阻，则测量值将偏小，故A错误；
B．测时发现指针偏转角度过小，说明待测电阻阻值对于所选倍率偏大，则必需增大倍率，重新调零后再进行测量，故B错误；
C．选择“”倍率测量时发现指针位于20与30正中间，由于欧姆挡表盘是左密右疏，所以此时的测量值应小于250Ω，但一定大于200Ω，故C错误；
D．多用电表欧姆挡的原理是通过测量待测电阻Rx的电流值来间接反应阻值，当电池正常时，通过待测电阻Rx的电流为
电池用旧后，电动势减小，内阻增大，由于电表还能进行欧姆调零，即把R内调小，使表头满偏，所以有
此时通过待测电阻Rx的电流为
根据以上三式可知，，所以测得的阻值比实际值偏大，故D正确。
故选D。
11．A
【详解】
用多用电表测电阻时，需要把待测电阻与外电路断开，故结合图甲及图乙，可知该电阻常温下阻值为
依题意，则该电阻正常工作时的电阻阻值最小约为
该电阻正常工作时消耗的电功率最大约为
选项A铭牌比较接近，故选A。
12．B
【详解】
“闭合开关S，红、黑表笔分别接在接线柱E、F上，电压表示数为”说明从电源正极到接线柱E是没有断路，从电源负极到接线柱F没有断路；“断开开关S，选择欧姆挡，红、黑表笔分别同时接E、F，指针不偏转”说明接线柱E、接线柱F之间也就是小灯泡电阻无穷大，是断路，如果灯泡短路，指针应该有明显地偏转。故B正确，ACD错误；
故选B。
13．ADE
【详解】
试题分析：明确当欧姆表的指针偏角过小说明待测电阻阻值较大，所选的倍率较小，应换较大的倍率；换档后应进行欧姆调零．
解：由图示表盘可知，欧姆表的指针偏角过小说明待测电阻阻值较大，应换较大的倍率×100，调零以后再进行测量，故ADE正确；
故选ADE．
【点评】本题考查了用欧姆表测电阻的步骤，用欧姆表测电阻应选择合适的挡位，使指针指在中央刻度线附近，欧姆表换挡后要进行欧姆调零．
14．AC
【详解】
选直流电压挡时，红、黑表笔分别接高、低电势点，若指针偏转，说明a、b两点有电压，其他地方完好而a、b之间有断路；若指针不偏转，说明a、b两点电势相等，a、b之间必短路，1正确；选欧姆挡时，已启用欧姆表内电源，必须将外电路电源断开，故2是错误的；而3显然正确，A、C正确。
故选AC。
15．AC
【详解】
A．欧姆表的原理为闭合电路欧姆定律，故A正确。
B．欧姆表原理为闭合电路欧姆定律，由
可知电流和被测阻值不成反比，即欧姆表刻度不均匀，故B错误；
CD．当换不同挡位测电阻时，需重新欧姆调零，将表笔短接，使指针指在电阻挡零刻度线处，故C正确，D错误。
故选AC。
16．（1）；（2）
【详解】
（1）根据闭合电路的欧姆定律有
零欧姆在刻度盘的最右端，刻度不均匀，越靠近左端越密集；
（2）两表笔直接相连时，由闭合电路欧姆定律得
两表笔之间接有的电阻时，由闭合电路欧姆定律得
指针指在刻度“3”上时，由闭合电路欧姆定律得
联立解得
17．Rx＝3.6KΩ
【详解】
设满偏电流为I，中值电阻为R内，则根据欧姆定律原理可知：
指针满偏时：
指针指在处时：
指针指在处时：
联立解得：Rx＝3.6KΩ
【点睛】明确欧姆表的原理，知道欧姆表是利用闭合电路欧姆定律原理进行分析的，要注意掌握根据闭合电路欧姆定律将电阻转换为电流进行分析求解的方法．
