第15 章 电功和电热 单元检测卷 2021-2022学年苏科版物理九年级下册

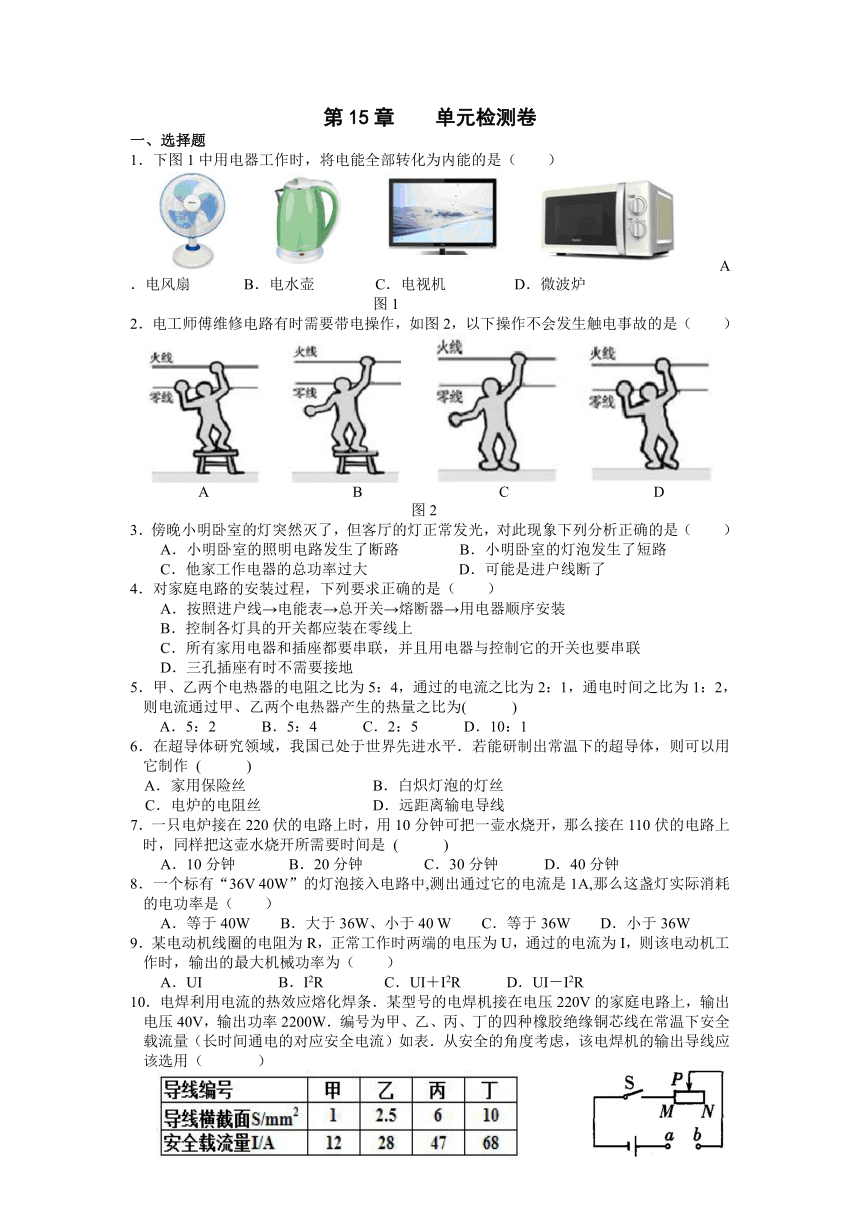

第15章 单元检测卷
一、选择题
1．下图1中用电器工作时，将电能全部转化为内能的是（　　）
A．电风扇 B．电水壶 C．电视机 D．微波炉
图1
2．电工师傅维修电路有时需要带电操作，如图2，以下操作不会发生触电事故的是（　　）
A B C D
图2
3．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（　　）
A．小明卧室的照明电路发生了断路 B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大 D．可能是进户线断了
4．对家庭电路的安装过程，下列要求正确的是（　　）
A．按照进户线→电能表→总开关→熔断器→用电器顺序安装
B．控制各灯具的开关都应装在零线上
C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联
D．三孔插座有时不需要接地
5．甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5：2 B．5：4 C．2：5 D．10：1
6．在超导体研究领域，我国已处于世界先进水平．若能研制出常温下的超导体，则可以用它制作 ( )
A．家用保险丝 B．白炽灯泡的灯丝
C．电炉的电阻丝 D．远距离输电导线
7．一只电炉接在220伏的电路上时，用10分钟可把一壶水烧开，那么接在110伏的电路上时，同样把这壶水烧开所需要时间是 ( )
A．10分钟 B．20分钟 C．30分钟 D．40分钟
8．一个标有“36V 40W”的灯泡接入电路中,测出通过它的电流是1A,那么这盏灯实际消耗的电功率是（　　）
A．等于40W B．大于36W、小于40 W C．等于36W D．小于36W
9．某电动机线圈的电阻为R，正常工作时两端的电压为U，通过的电流为I，则该电动机工作时，输出的最大机械功率为（　　）
A．UI　　　　　B．I2R　　　　C．UI＋I2R D．UI－I2R
10．电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的对应安全电流）如表．从安全的角度考虑，该电焊机的输出导线应该选用（　 　）
A．甲 B．乙 C．丙 D．丁 图3

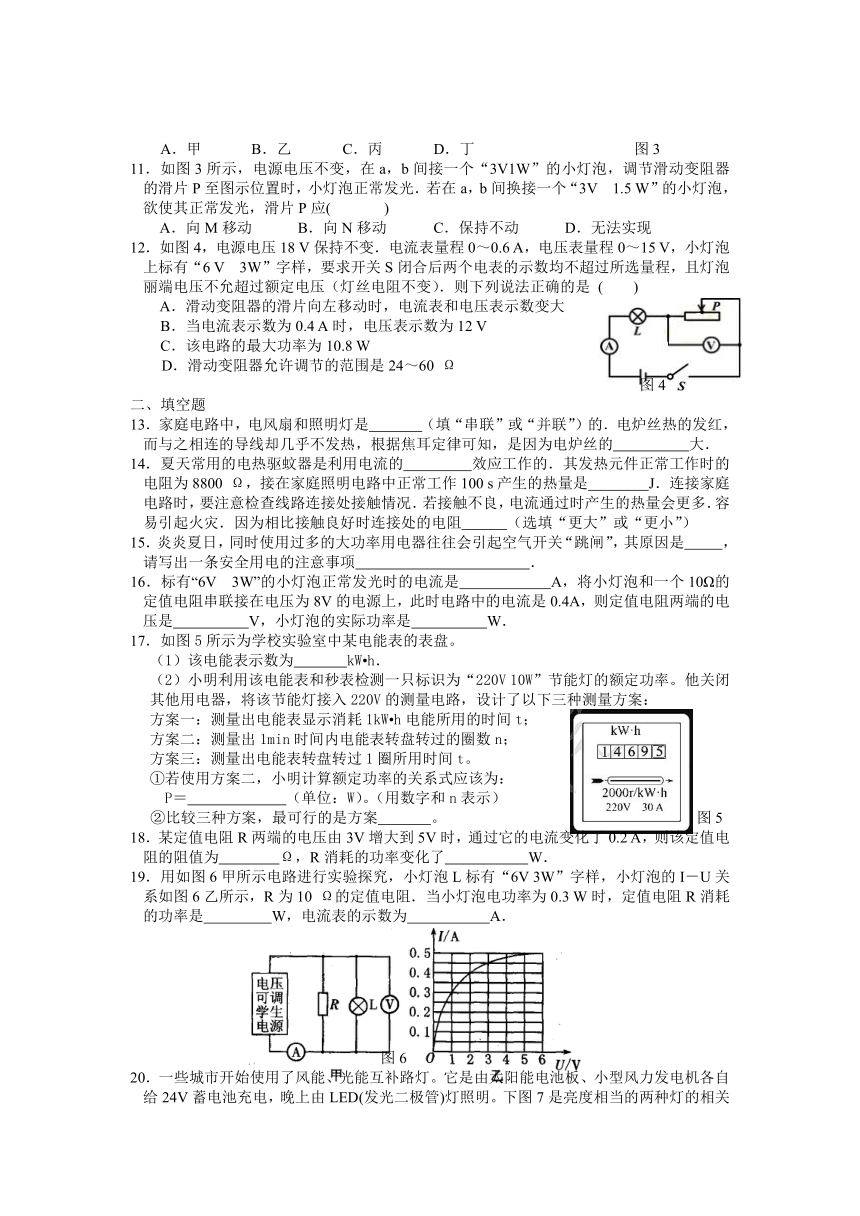

11．如图3所示，电源电压不变，在a，b间接一个“3V1W”的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5 W”的小灯泡，欲使其正常发光，滑片P应( )
A．向M移动 B．向N移动 C．保持不动 D．无法实现
12．如图4，电源电压18 V保持不变．电流表量程0～0.6 A，电压表量程0～15 V，小灯泡上标有“6 V 3W”字样，要求开关S闭合后两个电表的示数均不超过所选量程，且灯泡丽端电压不允超过额定电压（灯丝电阻不变）．则下列说法正确的是 ( )
A．滑动变阻器的滑片向左移动时，电流表和电压表示数变大
B．当电流表示数为0.4 A时，电压表示数为12 V
C．该电路的最大功率为10.8 W
D．滑动变阻器允许调节的范围是24～60 Ω
图4
二、填空题
13．家庭电路中，电风扇和照明灯是　 　（填“串联”或“并联”）的．电炉丝热的发红，而与之相连的导线却几乎不发热，根据焦耳定律可知，是因为电炉丝的　 　大．
14．夏天常用的电热驱蚊器是利用电流的 效应工作的．其发热元件正常工作时的电阻为8800 Ω，接在家庭照明电路中正常工作100 s产生的热量是 J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻　 （选填“更大”或“更小”）
15．炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是　 　，请写出一条安全用电的注意事项　 　．
16．标有“6V 3W”的小灯泡正常发光时的电流是 A，将小灯泡和一个10Ω的定值电阻串联接在电压为8V的电源上，此时电路中的电流是0.4A，则定值电阻两端的电压是 V，小灯泡的实际功率是 W．
17．如图5所示为学校实验室中某电能表的表盘。
（1）该电能表示数为　 　kW h．
（2）小明利用该电能表和秒表检测一只标识为“220V 10W”节能灯的额定功率。他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：
方案一：测量出电能表显示消耗1kW h电能所用的时间t；
方案二：测量出1min时间内电能表转盘转过的圈数n；
方案三：测量出电能表转盘转过1圈所用时间t。
①若使用方案二，小明计算额定功率的关系式应该为：
P＝　 　（单位：W）。（用数字和n表示）
②比较三种方案，最可行的是方案　 　。 图5
18．某定值电阻R两端的电压由3V增大到5V时，通过它的电流变化了0.2 A，则该定值电阻的阻值为 Ω，R消耗的功率变化了 W．
19．用如图6甲所示电路进行实验探究，小灯泡L标有“6V 3W”字样，小灯泡的I－U关系如图6乙所示，R为10 Ω的定值电阻．当小灯泡电功率为0.3 W时，定值电阻R消耗的功率是 W，电流表的示数为 A．
图6
20．一些城市开始使用了风能、光能互补路灯。它是由太阳能电池板、小型风力发电机各自给24V蓄电池充电，晚上由LED(发光二极管)灯照明。下图7是亮度相当的两种灯的相关数据。要使该路灯总发光效果相当于500W白炽灯，它应由 只LED灯 联而成。原来是用500W白炽灯，若每晚供电10小时，一个月(30天)，消耗了 kw·h的电能。
图7 图8
21．如图8为某型号电烤箱内部电路简化图，其中R1、R2为电热丝，阻值分别为22Ω；88Ω。分析电路可知当开关S断开时，电烤箱处于 档（选填“高温”或“低温”），此时电路的功率为 W；当开关S闭合，通电5min产生的热量为 J。
三、解答题
22．请在图9中用笔画出代替导线将三线插座、电灯和开关分别接入电路．
图9 图10
23．如图10所示电路中，电源电压6V，灯泡L规格为“6V 3W”。其电流与电压的关系如图10乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
（1）求灯泡L的额定电流；
（2）求定值电阻R1的阻值；
（3）断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
24．市场上有一种电热饮水机，如图11乙是饮水机的简化电路图，S是温控开关，R1是调节电阻，其阻值为176Ω，R2是供加热的电阻丝，饮水机的铭牌参数如图11甲所示．求：
（1）若饮水机正常工作的加热效率为90%，现将质量为1.5kg，初温为20℃的水在一标准大气压下烧开需要吸收的热量是多少？需加热多长时间？（时间计算结果保留整数）已知C水=4.2×103J/（kg ℃）．
（2）当饮水机处于保温状态时，他的保温功率是多少？
图11
25．用如图12所示的实验装置探究“电流通过导体产生的热量与电阻的关系”。
(1)实验中通过观察 来比较
电流产生的热量的多少。
(2)为了便于比较两种电阻丝通过电流后产生热量的
多少，甲乙两瓶中要装入 、
的同种液体。
(3)为达到实验目的，选用的两电阻丝的阻值不
能 。
(4)该实验装置还可以研究通电时间一定时导体产生
的热量与 的关系。
(5)小靖同学提议利用该装置改装成“比较食用油和 图12
煤油的吸热能力”的实验。若保持甲的器材不变时，他们除了把乙的煤油换成食用油外，还需更换乙的 。并必须满足 。
26．如图13，一小灯泡标有5.0V字样，要测定它的额定功率．已知小灯泡正常发光时的电阻值约10Ω，电源电压为6V．
图13
（1）请你用笔画线代替导线，连接完成实验电路．
（2）闭合开关前，滑动变阻器滑片应该在　 　端（选填“a”或 “b”）．
（3）某次连接线路后，闭合开关灯不亮，电流表有示数，电压表没有示数，猜想以下3种故障，其中可能的是　 　
A．可能是灯丝断了 B．可能是开关接线处断路 C．可能是小灯泡的灯座短路
为避免出现上述故障时损坏电流表，选择的滑动变阻器的最大阻值应不小于　 　Ω．
（4）排除故障后，移动变阻器滑片，观察当　 　表示数为　 　时，再记录另一个电表。
参考答案
一、选择题
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 B B A A A D D D D D A D
二、填空题
13．并联 电阻
14．热 550 更大
15．总功率过大 不要同时使用大功率用电器
16．0.5 4 1.6
17．（1）1469.5 （2）①30n ②方案三
18．10 1.6
19．0.1 0.4
20．5 并联 150
21．低温 440 6.6×105
三、解答题
22．略
23．（1）0.5A （2）12Ω （3）16Ω
24．（1）5.04×105J 509s （2）44W
25．（1）温度计示数变化 （2）质量相同、初温相同 （3）相同
（4）电流大小 （5）电阻丝；电阻丝阻值相等，甲、乙质量和初温相同。
26．（1）如下图所示 （2）a （3）C 10 （4）电压 5V
