第十九章 生活用电 单元测试训练卷 2021-2022学年人教版九年级物理（word版含答案）

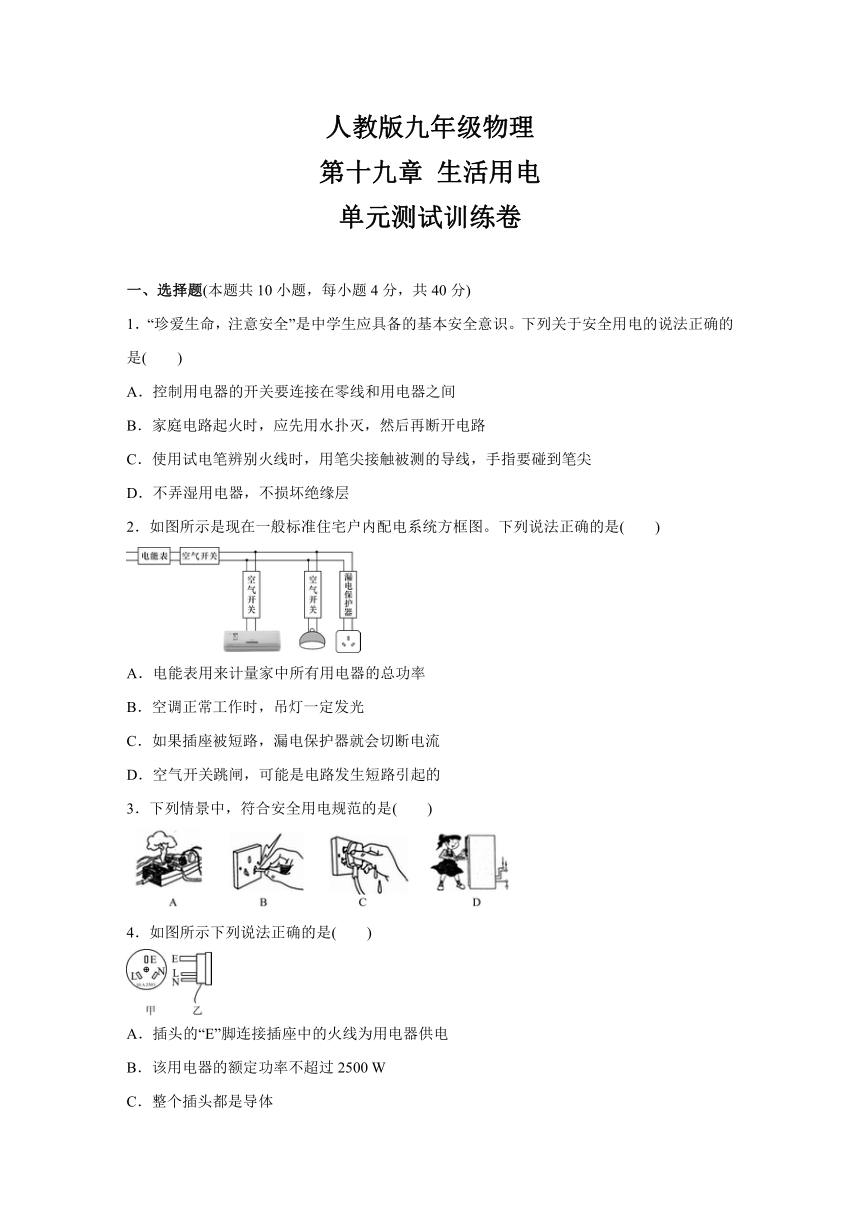

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．“珍爱生命，注意安全”是中学生应具备的基本安全意识。下列关于安全用电的说法正确的是(　　)
A．控制用电器的开关要连接在零线和用电器之间
B．家庭电路起火时，应先用水扑灭，然后再断开电路
C．使用试电笔辨别火线时，用笔尖接触被测的导线，手指要碰到笔尖
D．不弄湿用电器，不损坏绝缘层
2．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是(　　)
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，漏电保护器就会切断电流
D．空气开关跳闸，可能是电路发生短路引起的
3．下列情景中，符合安全用电规范的是(　　)
4．如图所示下列说法正确的是(　　)
A．插头的“E”脚连接插座中的火线为用电器供电
B．该用电器的额定功率不超过2500 W
C．整个插头都是导体

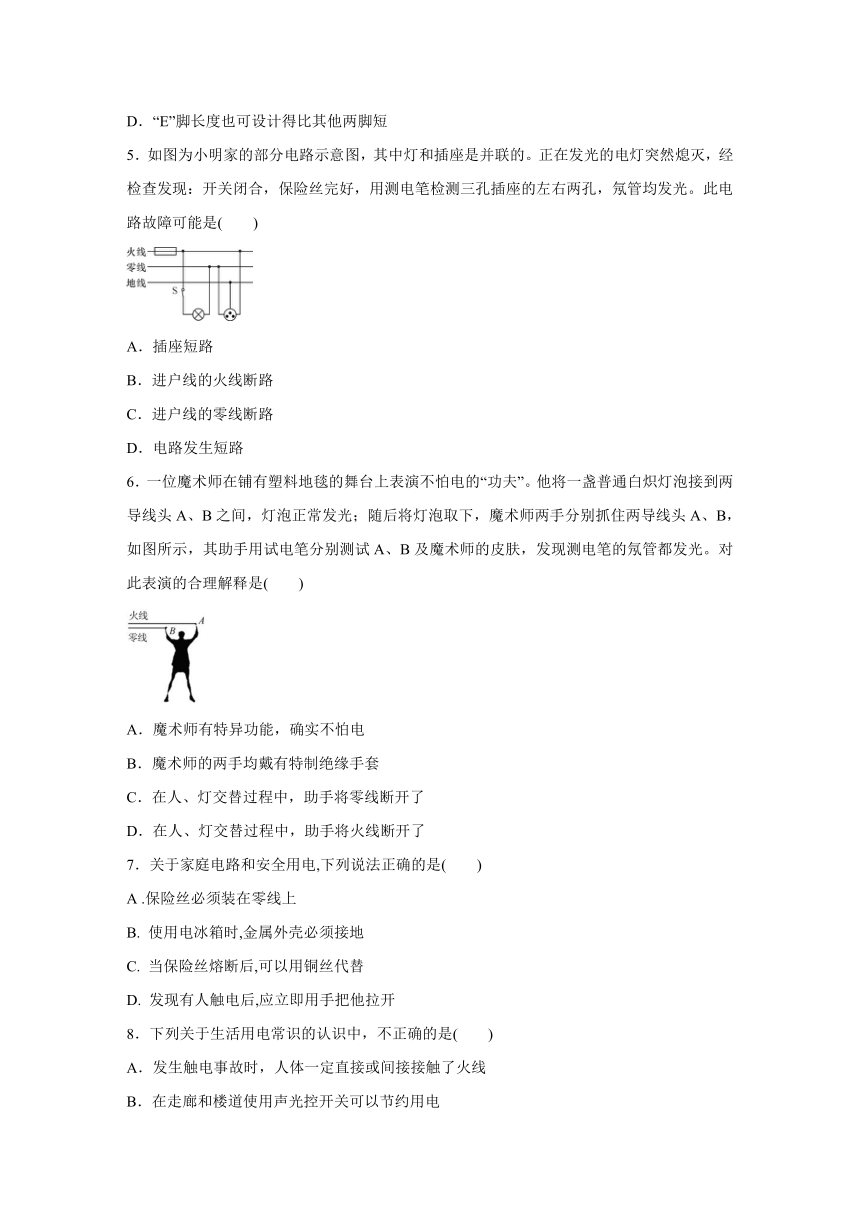

D．“E”脚长度也可设计得比其他两脚短
5．如图为小明家的部分电路示意图，其中灯和插座是并联的。正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测三孔插座的左右两孔，氖管均发光。此电路故障可能是(　　)
A．插座短路
B．进户线的火线断路
C．进户线的零线断路
D．电路发生短路
6．一位魔术师在铺有塑料地毯的舞台上表演不怕电的“功夫”。他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，魔术师两手分别抓住两导线头A、B，如图所示，其助手用试电笔分别测试A、B及魔术师的皮肤，发现测电笔的氖管都发光。对此表演的合理解释是( )
A．魔术师有特异功能，确实不怕电
B．魔术师的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
7．关于家庭电路和安全用电,下列说法正确的是(　　)
A .保险丝必须装在零线上
B. 使用电冰箱时,金属外壳必须接地
C. 当保险丝熔断后,可以用铜丝代替
D. 发现有人触电后,应立即用手把他拉开
8．下列关于生活用电常识的认识中，不正确的是(　　)
A．发生触电事故时，人体一定直接或间接接触了火线
B．在走廊和楼道使用声光控开关可以节约用电

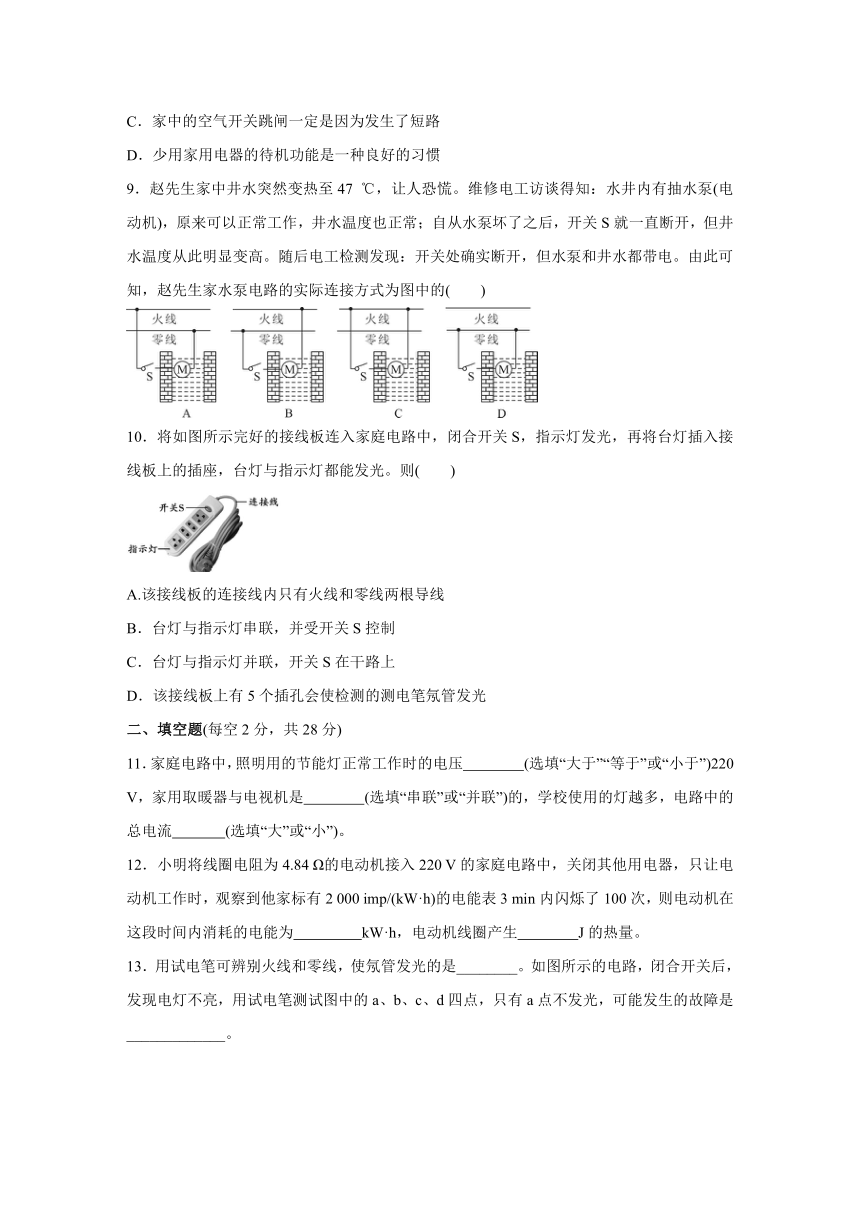

C．家中的空气开关跳闸一定是因为发生了短路
D．少用家用电器的待机功能是一种良好的习惯
9．赵先生家中井水突然变热至47 ℃，让人恐慌。维修电工访谈得知：水井内有抽水泵(电动机)，原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高。随后电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知，赵先生家水泵电路的实际连接方式为图中的( )
10．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光，再将台灯插入接线板上的插座，台灯与指示灯都能发光。则( )
A.该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
二、填空题(每空2分，共28分)
11．家庭电路中，照明用的节能灯正常工作时的电压 (选填“大于”“等于”或“小于”)220 V，家用取暖器与电视机是 (选填“串联”或“并联”)的，学校使用的灯越多，电路中的总电流 (选填“大”或“小”)。
12．小明将线圈电阻为4.84 Ω的电动机接入220 V的家庭电路中，关闭其他用电器，只让电动机工作时，观察到他家标有2 000 imp/(kW·h)的电能表3 min内闪烁了100次，则电动机在这段时间内消耗的电能为 kW·h，电动机线圈产生 J的热量。

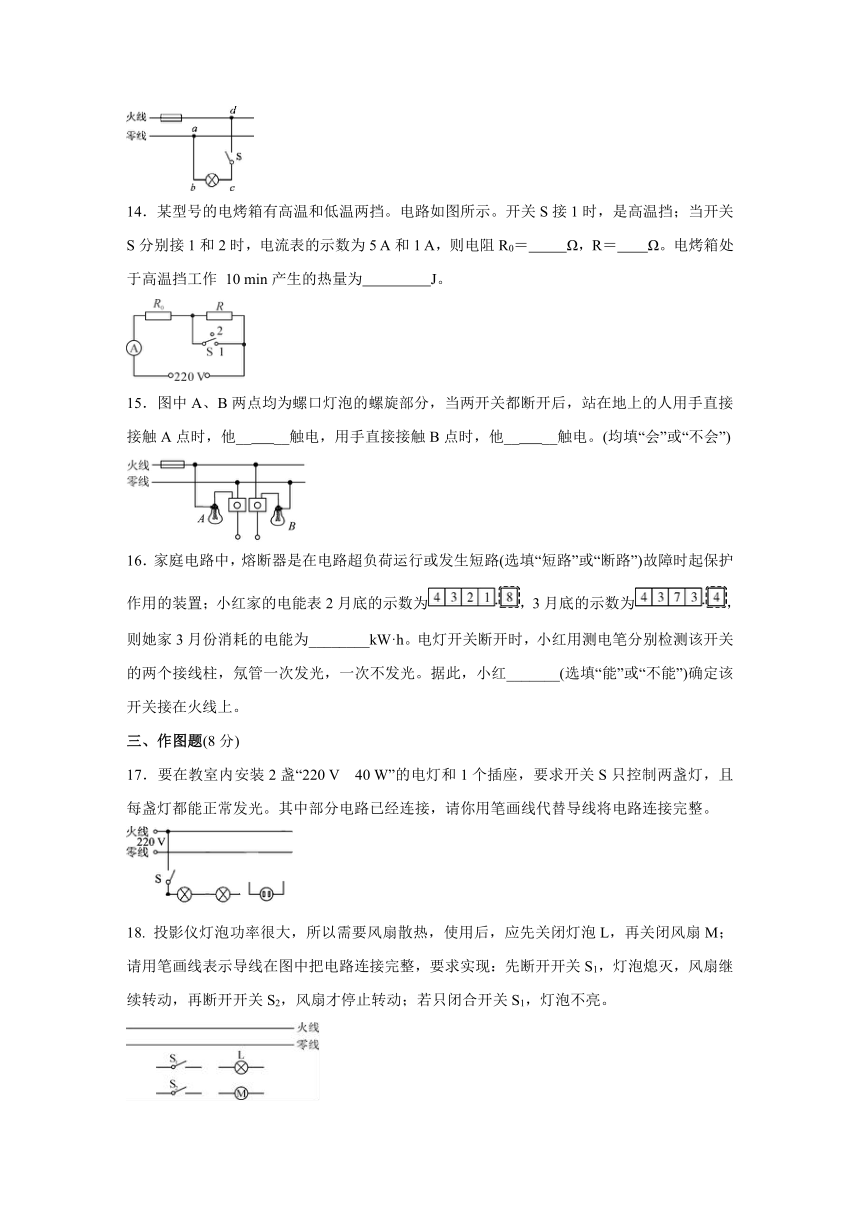

13．用试电笔可辨别火线和零线，使氖管发光的是________。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____________。
14．某型号的电烤箱有高温和低温两挡。电路如图所示。开关S接1时，是高温挡；当开关S分别接1和2时，电流表的示数为5 A和1 A，则电阻R0＝ Ω，R＝ Ω。电烤箱处于高温挡工作 10 min产生的热量为 J。
15．图中A、B两点均为螺口灯泡的螺旋部分，当两开关都断开后，站在地上的人用手直接接触A点时，他__ __触电，用手直接接触B点时，他__ __触电。(均填“会”或“不会”)
16．家庭电路中，熔断器是在电路超负荷运行或发生短路(选填“短路”或“断路”)故障时起保护作用的装置；小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为________kW·h。电灯开关断开时，小红用测电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红_______(选填“能”或“不能”)确定该开关接在火线上。
三、作图题(8分)
17．要在教室内安装2盏“220 V　40 W”的电灯和1个插座，要求开关S只控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
18. 投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
四、实验探究题(每空2分，共10分)
19．小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．
(1)实验中，必须取________(填“质量”或“体积”)相等的甲、乙两种液体．
(2)实验中，用________(填序号)间接反映液体吸收热量的多少；通过比较________(填序号)来判断液体吸热能力的强弱．
A．通电时间 　B．温度计示数的变化
(3)下表是某次的实验数据，分析可知，液体________(填“甲”或“乙”)的吸热能力较强．
物质 质量/g 初始温度/℃ 加热时间/min 最终温度/℃
液体甲 150 20 3 45
液体乙 150 20 3 68
(4)若在甲、乙两烧瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与________的关系．
五、综合应用题(14分)
20. 如图甲是家用插线板。
(1)在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220 V电压。
(2)把“220 V　1 100 W”的电暖器插入插座，在额定电压下工作：①流过电暖器的电流多大？
②电暖器的电阻多大？③电暖器多少小时消耗2.2 kW·h的电能？④电暖器通过导线连到电路，为什么电暖器工作时放出大量热，而与其连接的导线却几乎不发热？
(3)该插线板允许通过最大电流为10 A，通过计算分析，插线板能否让“220 V　750 W”电吹风与上述电暖器同时工作？
参考答案
一、选择题
1-6DDDBC 7-12CBCBC
二、填空题
11．等于 并联 越大
12．0.05 1.8×104
13．火线 a、b之间断路
14. 44 176 6.6×105
15. 会 不会
16. 51.6 不能
三、作图题
17. 解：如图所示
18. 解：如图所示
四、实验探究题
19. (1)质量　(2)A B　(3)甲　(4)电阻
五、综合应用题
20. 解：(1)如图所示
(2)①因为P＝UI，则流过电暖器的电流：I＝＝＝5 A；②电暖器的电阻：R＝＝＝44 Ω；③消耗2.2 kW·h电能的时间：t＝＝＝2 h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。
(3)电吹风正常工作时的电流：I＝＝≈3.4 A，电吹风和电暖器并联，因此总电流：I总＝5 A＋3.4 A＝8.4 A＜10 A，所以，可以让电吹风和电暖器同时工作。
