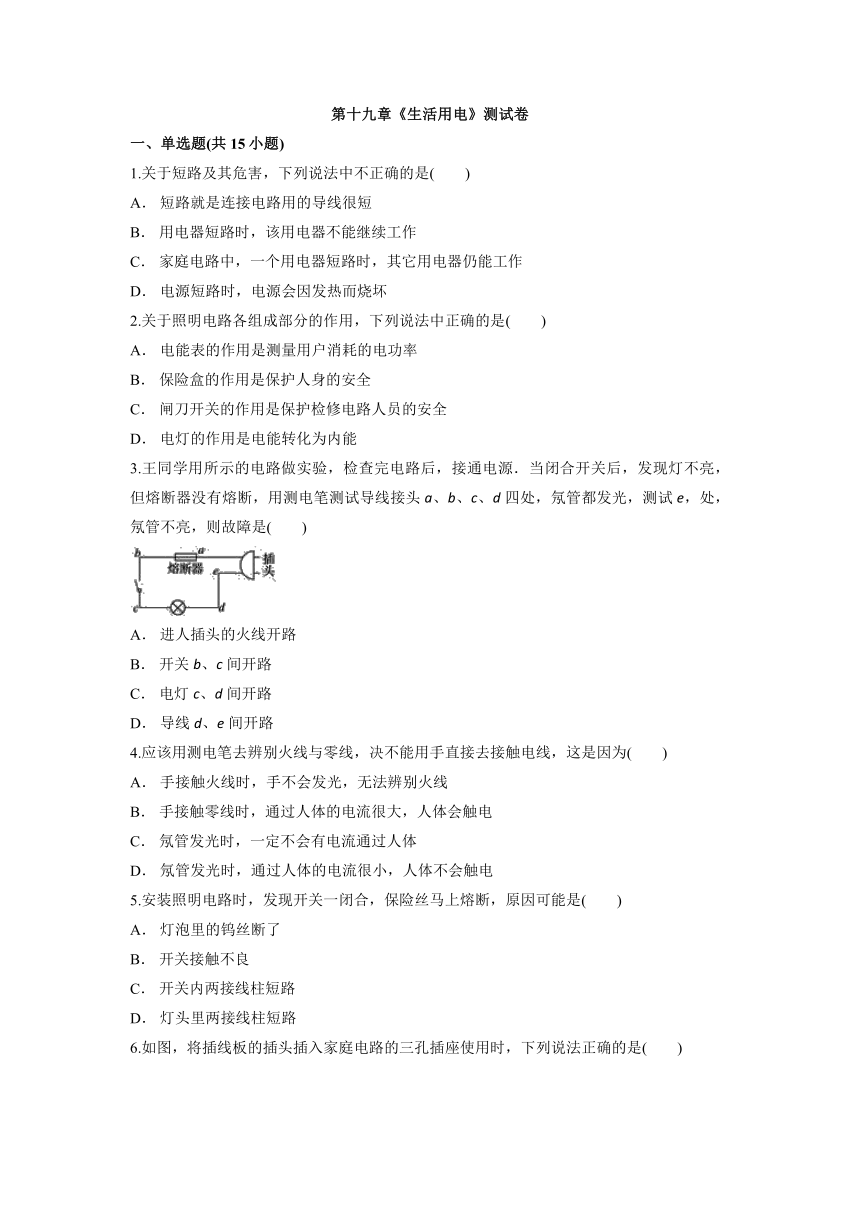

第十九章《生活用电》测试卷
一、单选题(共15小题)
1.关于短路及其危害,下列说法中不正确的是(  )
A. 短路就是连接电路用的导线很短
B. 用电器短路时,该用电器不能继续工作
C. 家庭电路中,一个用电器短路时,其它用电器仍能工作
D. 电源短路时,电源会因发热而烧坏
2.关于照明电路各组成部分的作用,下列说法中正确的是(  )
A. 电能表的作用是测量用户消耗的电功率
B. 保险盒的作用是保护人身的安全
C. 闸刀开关的作用是保护检修电路人员的安全
D. 电灯的作用是电能转化为内能
3.王同学用所示的电路做实验,检查完电路后,接通电源.当闭合开关后,发现灯不亮,但熔断器没有熔断,用测电笔测试导线接头a、b、c、d四处,氖管都发光,测试e,处,氖管不亮,则故障是(  )
A. 进人插头的火线开路
B. 开关b、c间开路
C. 电灯c、d间开路
D. 导线d、e间开路
4.应该用测电笔去辨别火线与零线,决不能用手直接去接触电线,这是因为(  )
A. 手接触火线时,手不会发光,无法辨别火线
B. 手接触零线时,通过人体的电流很大,人体会触电
C. 氖管发光时,一定不会有电流通过人体
D. 氖管发光时,通过人体的电流很小,人体不会触电
5.安装照明电路时,发现开关一闭合,保险丝马上熔断,原因可能是(  )
A. 灯泡里的钨丝断了
B. 开关接触不良
C. 开关内两接线柱短路
D. 灯头里两接线柱短路

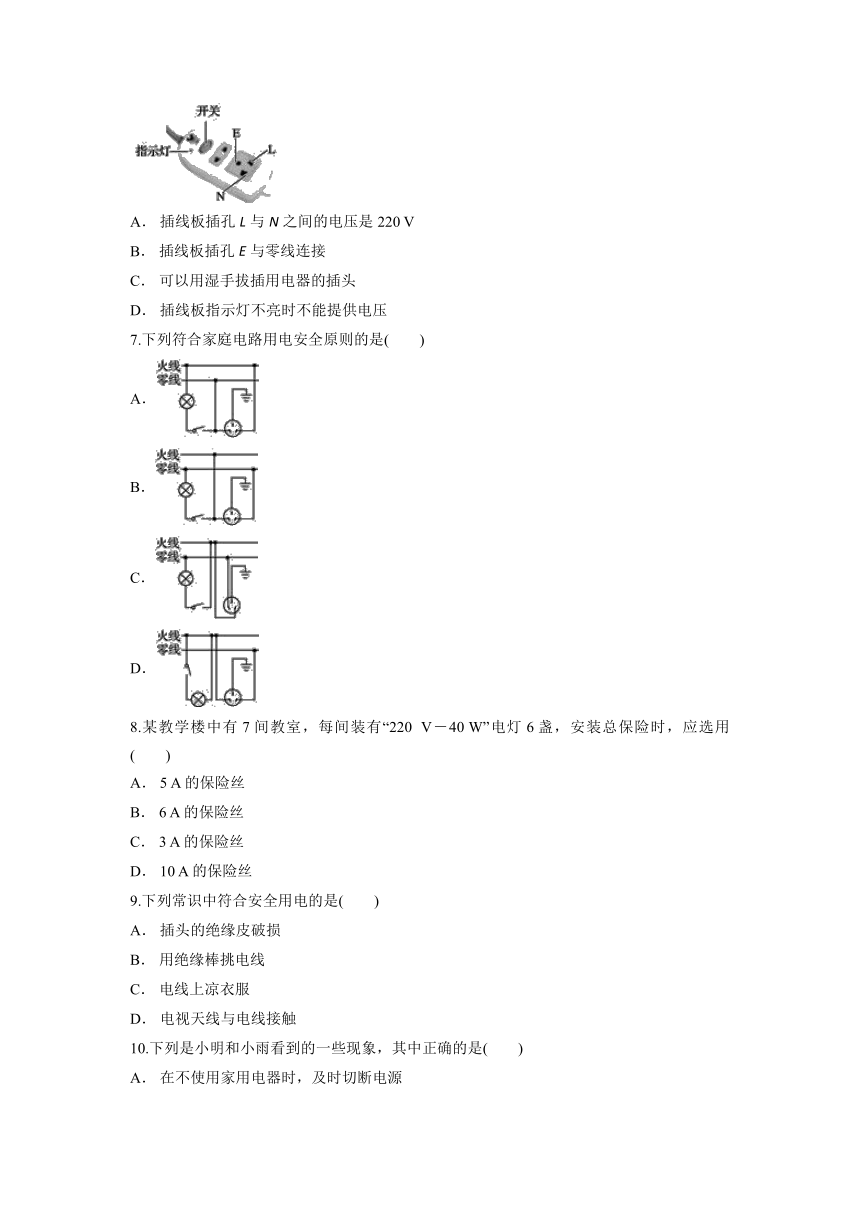

6.如图,将插线板的插头插入家庭电路的三孔插座使用时,下列说法正确的是(  )
A. 插线板插孔L与N之间的电压是220 V
B. 插线板插孔E与零线连接
C. 可以用湿手拔插用电器的插头
D. 插线板指示灯不亮时不能提供电压
7.下列符合家庭电路用电安全原则的是(  )
A.
B.
C.
D.
8.某教学楼中有7间教室,每间装有“220 V-40 W”电灯6盏,安装总保险时,应选用(  )
A. 5 A的保险丝
B. 6 A的保险丝
C. 3 A的保险丝
D. 10 A的保险丝
9.下列常识中符合安全用电的是(  )
A. 插头的绝缘皮破损
B. 用绝缘棒挑电线
C. 电线上凉衣服
D. 电视天线与电线接触
10.下列是小明和小雨看到的一些现象,其中正确的是(  )
A. 在不使用家用电器时,及时切断电源
B. 用湿手触摸用电器
C. 在高压电线附近玩耍
D. 夏天离开家时不关空调

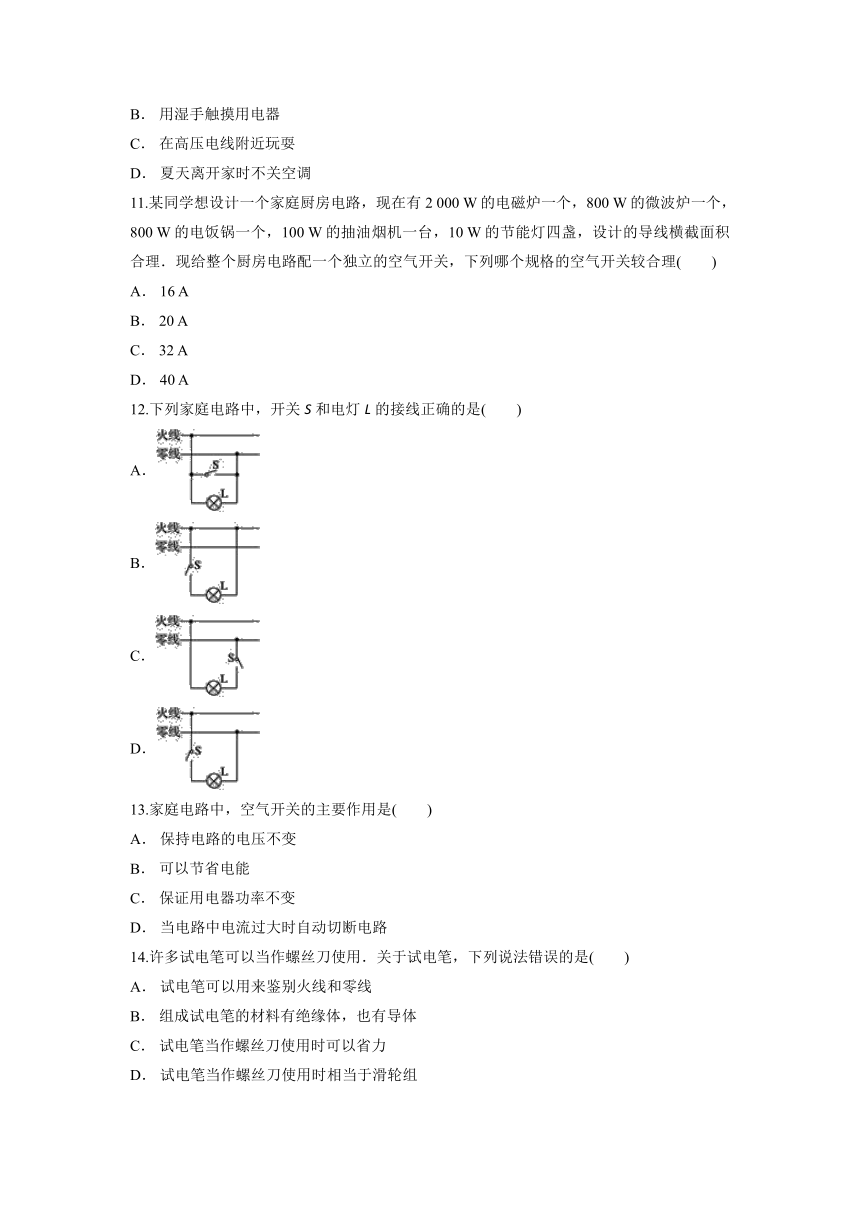

11.某同学想设计一个家庭厨房电路,现在有2 000 W的电磁炉一个,800 W的微波炉一个,800 W的电饭锅一个,100 W的抽油烟机一台,10 W的节能灯四盏,设计的导线横截面积合理.现给整个厨房电路配一个独立的空气开关,下列哪个规格的空气开关较合理(  )
A. 16 A
B. 20 A
C. 32 A
D. 40 A
12.下列家庭电路中,开关S和电灯L的接线正确的是(  )
A.
B.
C.
D.
13.家庭电路中,空气开关的主要作用是(  )
A. 保持电路的电压不变
B. 可以节省电能
C. 保证用电器功率不变
D. 当电路中电流过大时自动切断电路
14.许多试电笔可以当作螺丝刀使用.关于试电笔,下列说法错误的是(  )
A. 试电笔可以用来鉴别火线和零线
B. 组成试电笔的材料有绝缘体,也有导体
C. 试电笔当作螺丝刀使用时可以省力
D. 试电笔当作螺丝刀使用时相当于滑轮组
15.现要安装“220 V 25 W”灯泡25只,应选择的保险丝规格是(  )
A. 熔断电流为3 A的保险丝
B. 额定电流为3 A的保险丝
C. 熔断电流为5 A的保险丝
D. 额定电流为5 A的保险丝
二、填空题(共3小题)
16.为防止触电造成人身伤害,在新建的楼房里,连接各用户的总开关上大多装有________保护器;为避免雷电灾害的发生,高大建筑物的顶端都必须安装________,且通过很粗的金属线与大地相连.雷雨天千万不要在大树下避雨.
17.家庭电路中千万不要用________或________代替保险丝.
18.检修家庭电路时,某电灯不亮,但灯丝完好,开关也已接通,现用测电笔分别接触灯座的两接线柱时:若两次氖管都不发光,说明________线出现开路;若两次氖管都发光,则说明________线出现开路.
三、实验题(共1小题)
19.认识短路的危害
设计实验
目的:认识短路的危害
器材:低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、
导线、电流表(演示电流表,0~5 A档)
进行实验
(1)在图中,CD间接上一段保险丝,AB间接入电流表,其它部分按图所示连接好电路.
(2)当开关闭合时,灯泡________(填“发光”或“不发光”),电流表________(填“有”或“无”)示数.
(3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到________
A.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断
B.电流表的指针无示数,保险丝不会熔断
C.电流表读数稳定不变,灯泡正常发光
D.电流表读数稳定不变,灯泡不亮
分析论证
B、D间接入铜丝时,灯泡被短路.根据欧姆定律知道,闭合开关的瞬间,线路中的电流________,通过保险丝和导线的电流________,但是保险丝的电阻比导线大很多,在电流相同时,导体的电功率跟电阻成________比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的________效应.

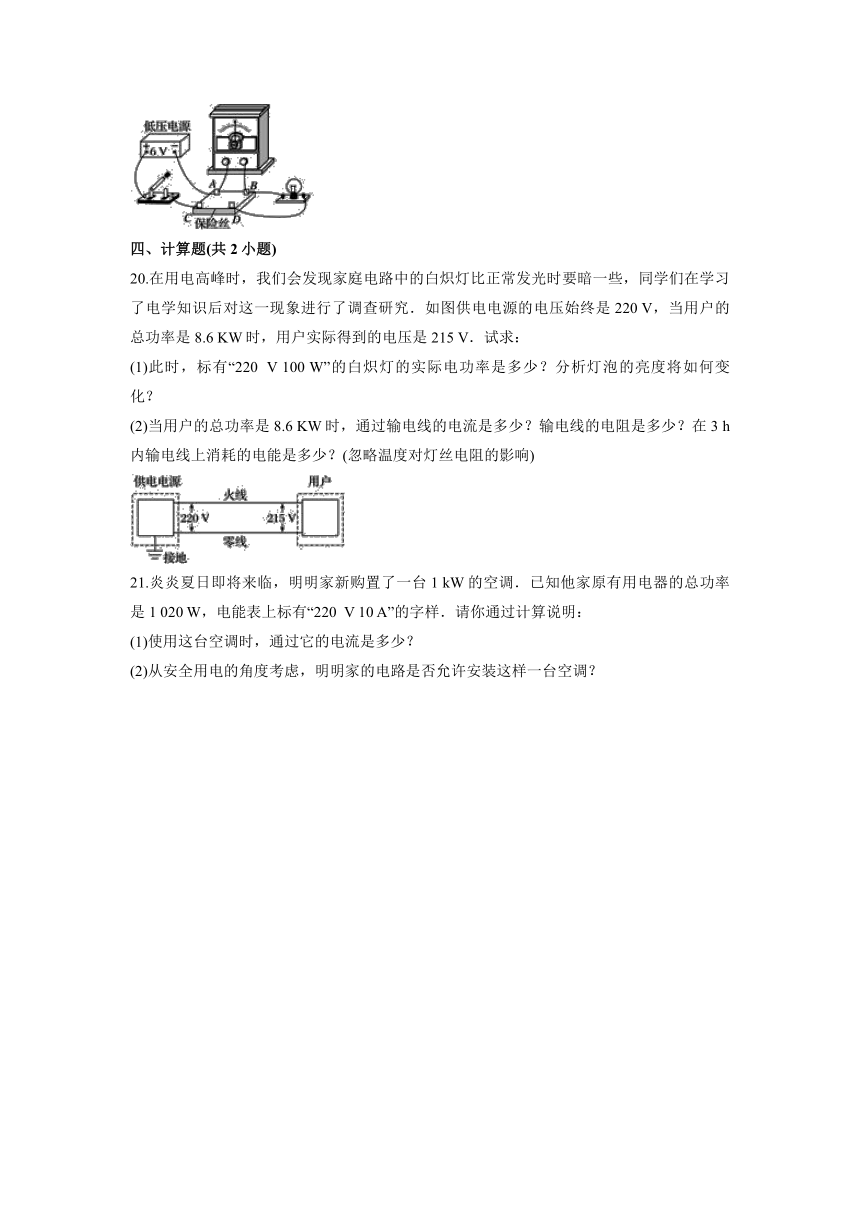

四、计算题(共2小题)
20.在用电高峰时,我们会发现家庭电路中的白炽灯比正常发光时要暗一些,同学们在学习了电学知识后对这一现象进行了调查研究.如图供电电源的电压始终是220 V,当用户的总功率是8.6 KW时,用户实际得到的电压是215 V.试求:
(1)此时,标有“220 V 100 W”的白炽灯的实际电功率是多少?分析灯泡的亮度将如何变化?
(2)当用户的总功率是8.6 KW时,通过输电线的电流是多少?输电线的电阻是多少?在3 h内输电线上消耗的电能是多少?(忽略温度对灯丝电阻的影响)
21.炎炎夏日即将来临,明明家新购置了一台1 kW的空调.已知他家原有用电器的总功率是1 020 W,电能表上标有“220 V 10 A”的字样.请你通过计算说明:
(1)使用这台空调时,通过它的电流是多少?
(2)从安全用电的角度考虑,明明家的电路是否允许安装这样一台空调?
答案解析
1.【答案】A
【解析】A、短路是指导线将用电器两端或电源两极直接连接在一起的电路,故A错误;
B、用电器短路时,改用电器中没有电流通过,该用电器不能继续工作,故B正确;
C、家庭电路中,各用电器并联连接,因此一个用电器短路时,其它用电器仍能工作,故C正确;
D、电源短路时,电路中电流很大,电源会因发热而烧坏,故D正确.
2.【答案】C
【解析】A、电能表是来测量家庭电路消耗电能的仪表;故A错误;
B、保险丝是防止电流过大烧毁电源或导线,起保护电路的作用,故B错误;
C、闸刀开关是来控制电路的通与断,可以保护检修电路人员的安全,故C正确;
D、电灯工作时,将电能转化为了光能和内能,故D错误.
3.【答案】D
【解析】由题意可知,测电笔测a、b、c、d四处,氖管都发光,测试e处,氖管不亮,这说明a、b、c、d四处与火线是连通的是,而e处与火线没有连通,所以在d、e之间有断的地方.
4.【答案】D
【解析】A、当手接触火线时,由于火线与大地之间的电压为220 V,而人体安全的电压是不高于36 V,因此手直接接触火线,人会有生命危险;
B、手只接触零线时,由于零线与大地之间的电压为0,不会有电流通过人体;
CD、用测电笔测量火线时,加在测电笔和人之间的电压是220 V,测电笔和人是串联的,串联的电阻起分担电压的作用,电阻越大,分担的电压越大,测电笔的电阻很大,分担的电压很大,人分担的电压很小电流很小,电压不高于36 V,不会对人造成危害.
5.【答案】D
【解析】A、灯泡里的钨丝断了属于电路断路,电路中没有电流,保险丝不会熔断;
B、开关接触不良属于电路断路,电路中没有电流,保险丝不会熔断;
C、开关短路相当于开关闭合,保险丝不会熔断.
D、灯座短路,会造成电路电流过大,保险丝熔断.
6.【答案】A
【解析】A、因为插线板N接零线,L接火线,所以插孔L与N之间的电压是220 V,故A正确;
B、插线板插孔E与地线连接,而不是与零线连接,故B错误;
C、用湿手拔插用电器的插头容易造成触电事故,故C错误;
D、插线板指示灯与插孔间是并联的,互不影响,因此指示灯不亮时也能提供电压,故D错误.
7.【答案】C
【解析】首先辨别上面三根线地线、火线、零线.
(1)灯泡接法:火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套,这样在断开开关能切断火线,接触灯泡不会发生触电事故.既能控制灯泡,又能更安全.
(2)三孔插座的接法:上孔接地线;左孔接零线;右孔接火线.
A图开关接在零线上了,错误;
B图开关接在火线上了,但三孔插座的接法错误;
C图灯泡和三孔插座的接法正确;
D图开关接在零线上了,三孔插座的接法错误.
8.【答案】D
【解析】一盏电灯的电流是:I==≈0.18 A;
总共是42盏灯,故总电流是:I=0.18 A×42≈7.64 A;所以分析四选项可知,D选项符合题意.
9.【答案】B
【解析】A、绝缘皮破损后,会使导线外露,会发生触电事故.不合题意.
B、有人触电,千万不能用手将触电人拉开,这是非常危险的,应立即切断电源或用绝缘棒将导线挑开,使接触者尽快脱离电源.符合题意.
C、湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故.不合题意.
D、电视天线与电线接触,容易发生触电.不合题意.
10.【答案】A
【解析】A、在不使用家用电器时,应时切断电源,这样既可以节约电能,也可以保证电路安全,故A正确;
B、生活用水是导体,用湿手触摸用电器容易造成触电事故,故B错误;
C、在高压电线附近玩耍容易造成高压电弧触电,故C错误;
D、夏天离开家时不关空调会造成电能的浪费,同时也不利于用电安全,故D错误.
11.【答案】B
【解析】家庭所有用电器的总功率P总=2 000 W+800 W+800 W+100 W+10 W×4=4 100 W;
由公式P=UI得,
这些用电器同时工作时,电路中的电流:I==≈18.6 A,
所选择空气开关允许的最大电流应略大于这一数值,且不宜太大,故只有B选项的20 A最合适.
12.【答案】D
【解析】A、开关与灯泡并联,闭合开关后会造成电源短路,故A错误;
B、开关与灯泡都串联在了火线上,无法形成电流回路,故B错误;
C、开关接在了灯泡与零线之间,断开开关时,灯泡处仍带电,这样不安全,故C错误;
D、开关与灯泡串联,且开关要接在火线与灯泡之间,故D正确.
13.【答案】D
【解析】家庭电路中空气开关的作用是保护电路,当电路中发生短路或总功率过大导致电流过大时会引起空气开关跳闸.
14.【答案】D
【解析】A、试电笔可以用来鉴别火线和零线,能使氖管发光的是火线,不能使氖管发光的是零线,故A正确;
B、组成试电笔的材料有绝缘体,也有导体,其中外壳是绝缘体,笔尖、笔尾和里面都有导体,故B正确;
C、试电笔当作螺丝刀使用时相当于轮轴,可以省力,故C正确;
D、试电笔当作螺丝刀使用时相当于轮轴,而不是滑轮组,故D错误.
15.【答案】B
【解析】各用电器总功率:P总=nP=25×25 W=625 W,由公式P=UI变形计算电路中电流,I总==≈2.84 A,
根据电流来选择保险丝.可选用额定电流为3 A的保险丝.
16.【答案】漏电 避雷针
【解析】在新建的楼房里,各用户的电路连接和用电器的安装,可能会出现导线误接,用电器漏电或触电现象,为避免因这些现象造成触电,发生人身伤害,所以连接各用户的总开关上大多装有漏电保护器;
避雷针通常架设在建筑物的顶端,连接在建筑物内部,一直通到地下,埋在地底.因为是金属材质,且又是在顶端高处,这样就可以吸引雷电从避雷针将电引到地底下释放掉,从而避免雷电直接击中建筑物,导致建筑物损毁.
17.【答案】铜丝 铁丝
【解析】保险丝用电阻率大、熔点低的铅锑合金制成,在其他条件相同的情况下,铜丝或铁丝的电阻较小,产生的热量较少,同时铜或铁的熔点又较高,所以在电路出现电流过大的故障时不易熔断,起不到及时切断电路的保护作用.所以,家庭电路中千万不要用铜丝或铁丝代替保险丝.
18.【答案】火 零
【解析】(1)电灯熄灭但灯丝完好,说明电路中干路上有断路,当用测电笔测量两接线柱时,两次氖管都不发光,说明灯中接线柱没有与火线连通,故火线断路了.
(2)试电笔分别接触灯头的两接线柱时,若两次氖管都发光,说明电灯与火线是连通的,故只可能是零线断了.
19.【答案】(2)发光  有 (3)A  很大 相同 正 热
【解析】解:进行实验
(2)当开关闭合时,由图可知,这是一个正常连接的电路,灯泡与保险丝串联,所以灯泡发光,电流表有示数.
(3)断开开关,在B、D间接一根粗铜丝,此时灯泡被短路,电流通过保险丝后,直接经电流表回到电源负极,所以当闭合开关的瞬间,将会观察到电流表的指针迅速摆动较大的幅度,保险丝也随即熔断,灯泡不发光.故只有A符合题意;
分析论证
当B、D间接入铜丝时,灯泡被短路.根据欧姆定律I=可知,闭合开关的瞬间,线路中的电流很大,通过保险丝和导线的电流相同,但是保险丝的电阻比导线大很多,由公式P=I2R可知,在电流相同时,导体的电功率跟电阻成正比,所以保险丝的电功率比铜丝的电功率大得多,使保险丝的温度升高,这实际是我们学过的电流的热效应.
故答案为:
20.【答案】解:(1)灯泡的电阻为R===484 Ω,
灯泡的实际功率为P实===95.5 W,
因为P实<P额
所以灯泡亮度将变暗.
(2)通过输电线的电流为I===40 A,
由于输电线与用户是串联,所以电流相等,
输电线两端的电压为U线=220 V-215 V=5 V,
输电线的电阻为R线===0.125 Ω,
输电线上消耗的电能为W线=U线It=5 V×40 A×3×3 600 s=2.16×106J.
答:灯的实际功率95.5 W,灯泡亮度将变暗;输电线的电流40 A,电阻0.125 Ω,消耗的电能2.16×106J.
【解析】(1)已知灯泡的额定电压和额定功率,根据R=求出灯泡的电阻,再根据P=求出灯泡的实际功率,根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化.
(2)根据I=求出通过输电线的电流,根据串联电路电压特点求出输电线分得的电压,再根据欧姆定律求出输电线的电阻,最后根据W=UIt求出在3 h内输电线上消耗的电能.
21.【答案】解:(1)由P=UI可得,使用这台空调时通过的电流:
I1==≈4.55 A;
(2)电能表允许家用电器同时工作的最大功率
P=UI=220 V×10 A=2 200 W,
因P>P1+P2=1×103W+1 020 W=2 020 W,
所有,明明家的电路允许安装这样一台空调.
答:(1)使用这台空调时,通过它的电流是4.55 A;
(2)从安全用电的角度考虑,明明家的电路允许安装这样一台空调.
【解析】(1)根据P=UI求出空调使用时通过的电流;
(2)由电能表的参数可知正常工作电压和允许通过的最大电流,根据P=UI求出允许家用电器同时工作的最大功率,然后与所有家用电器的总功率相比较,然后得出答案.
