第十九章 生活用电 单元测试训练卷2021-2022学年人教版九年级物理全一册（Word版含答案）

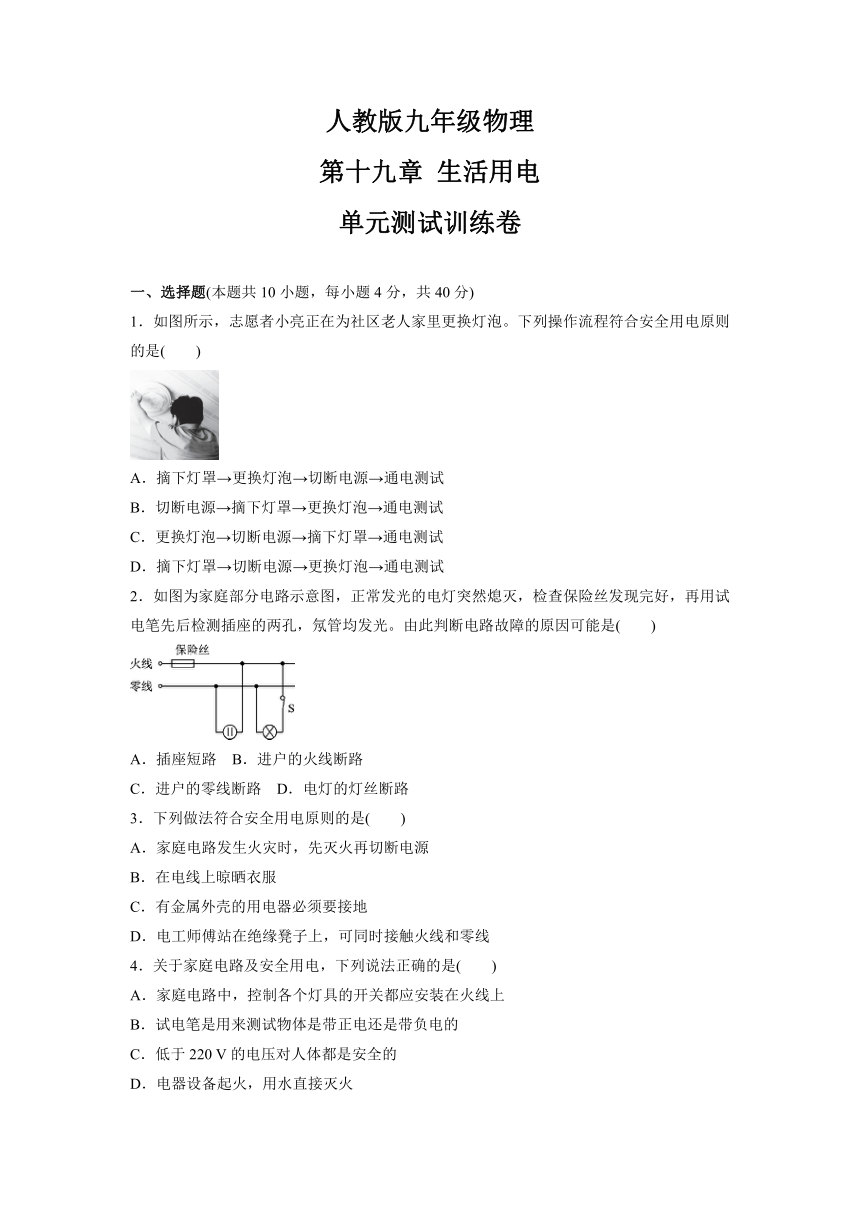

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．如图所示，志愿者小亮正在为社区老人家里更换灯泡。下列操作流程符合安全用电原则的是(　　)
A．摘下灯罩→更换灯泡→切断电源→通电测试
B．切断电源→摘下灯罩→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
2．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是(　　)
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
3．下列做法符合安全用电原则的是(　　)
A．家庭电路发生火灾时，先灭火再切断电源
B．在电线上晾晒衣服
C．有金属外壳的用电器必须要接地
D．电工师傅站在绝缘凳子上，可同时接触火线和零线
4．关于家庭电路及安全用电，下列说法正确的是(　　)
A．家庭电路中，控制各个灯具的开关都应安装在火线上
B．试电笔是用来测试物体是带正电还是带负电的
C．低于220 V的电压对人体都是安全的
D．电器设备起火，用水直接灭火

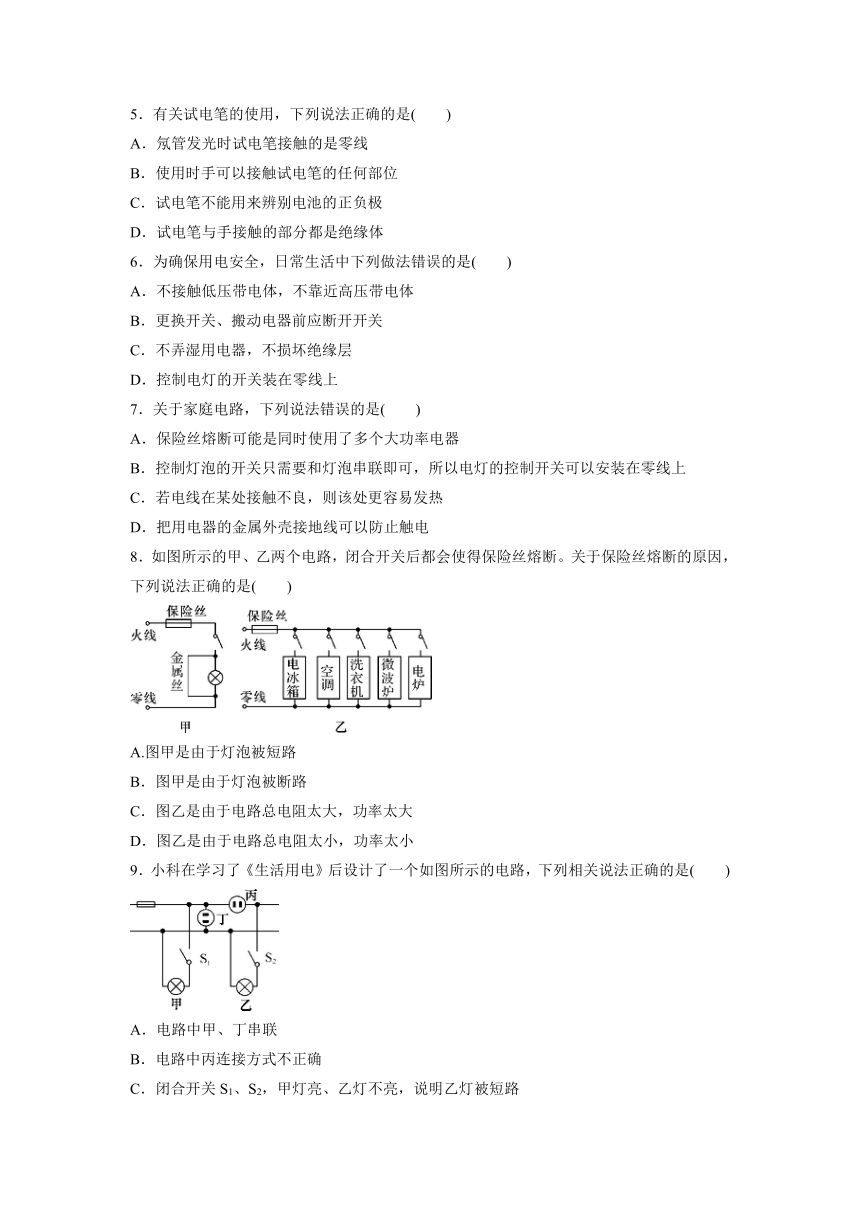

5．有关试电笔的使用，下列说法正确的是(　　)
A．氖管发光时试电笔接触的是零线
B．使用时手可以接触试电笔的任何部位
C．试电笔不能用来辨别电池的正负极
D．试电笔与手接触的部分都是绝缘体
6．为确保用电安全，日常生活中下列做法错误的是(　　)
A．不接触低压带电体，不靠近高压带电体
B．更换开关、搬动电器前应断开开关
C．不弄湿用电器，不损坏绝缘层
D．控制电灯的开关装在零线上
7．关于家庭电路，下列说法错误的是( )
A．保险丝熔断可能是同时使用了多个大功率电器
B．控制灯泡的开关只需要和灯泡串联即可，所以电灯的控制开关可以安装在零线上
C．若电线在某处接触不良，则该处更容易发热
D．把用电器的金属外壳接地线可以防止触电
8．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是(　　)
A.图甲是由于灯泡被短路
B．图甲是由于灯泡被断路
C．图乙是由于电路总电阻太大，功率太大
D．图乙是由于电路总电阻太小，功率太小
9．小科在学习了《生活用电》后设计了一个如图所示的电路，下列相关说法正确的是(　　)
A．电路中甲、丁串联
B．电路中丙连接方式不正确
C．闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路

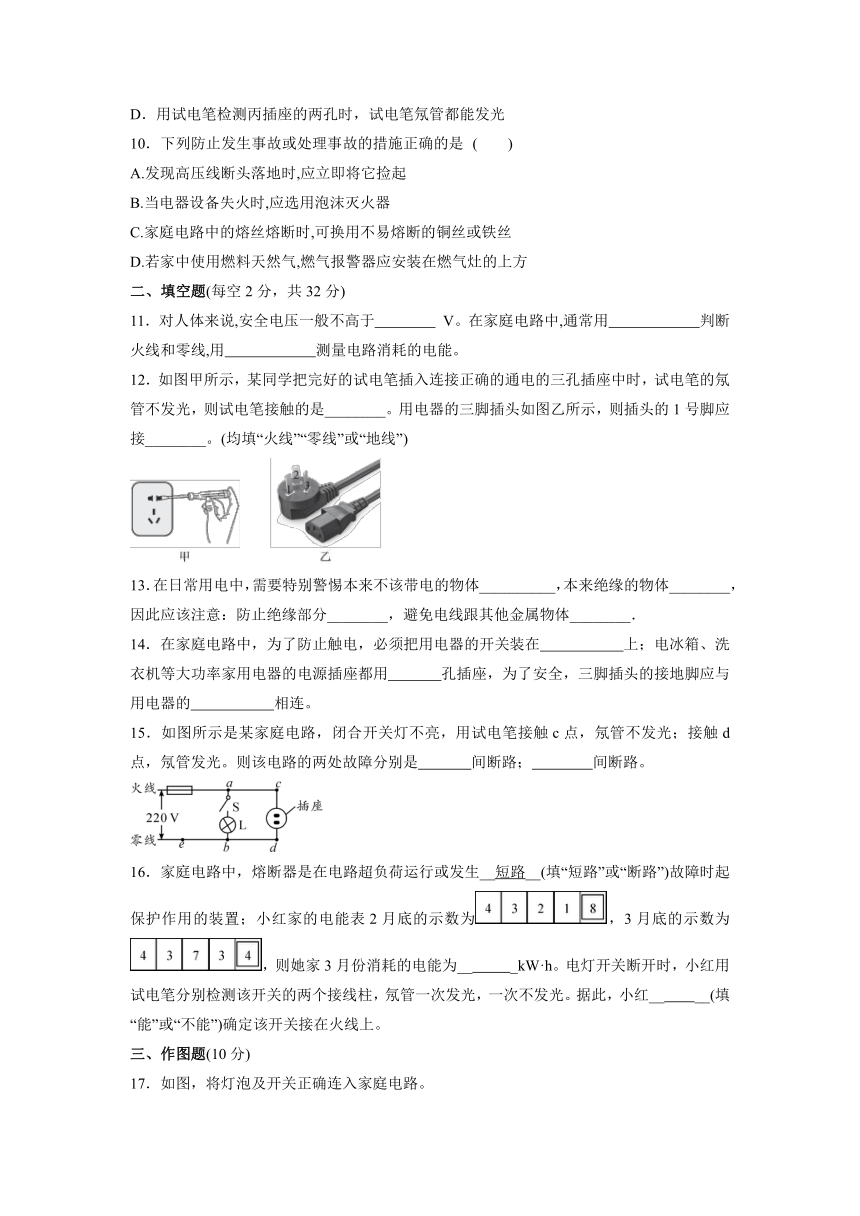

D．用试电笔检测丙插座的两孔时，试电笔氖管都能发光
10．下列防止发生事故或处理事故的措施正确的是 (　　)
A.发现高压线断头落地时,应立即将它捡起
B.当电器设备失火时,应选用泡沫灭火器
C.家庭电路中的熔丝熔断时,可换用不易熔断的铜丝或铁丝
D.若家中使用燃料天然气,燃气报警器应安装在燃气灶的上方
二、填空题(每空2分，共32分)
11．对人体来说,安全电压一般不高于　　　　 V。在家庭电路中,通常用　　　　　　判断火线和零线,用　　　　　　测量电路消耗的电能。
12．如图甲所示，某同学把完好的试电笔插入连接正确的通电的三孔插座中时，试电笔的氖管不发光，则试电笔接触的是________。用电器的三脚插头如图乙所示，则插头的1号脚应接________。(均填“火线”“零线”或“地线”)
13．在日常用电中，需要特别警惕本来不该带电的物体__________，本来绝缘的物体________，因此应该注意：防止绝缘部分________，避免电线跟其他金属物体________．
14．在家庭电路中，为了防止触电，必须把用电器的开关装在 上；电冰箱、洗衣机等大功率家用电器的电源插座都用 孔插座，为了安全，三脚插头的接地脚应与用电器的 相连。
15．如图所示是某家庭电路，闭合开关灯不亮，用试电笔接触c点，氖管不发光；接触d点，氖管发光。则该电路的两处故障分别是 间断路； 间断路。
16．家庭电路中，熔断器是在电路超负荷运行或发生__短路__(填“短路”或“断路”)故障时起保护作用的装置；小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__ _kW·h。电灯开关断开时，小红用试电笔分别检测该开关的两个接线柱，氖管一次发光，一次不发光。据此，小红__ __(填“能”或“不能”)确定该开关接在火线上。
三、作图题(10分)
17．如图，将灯泡及开关正确连入家庭电路。
18. 图中带开关的三孔插座正确接入家庭电路。
四、实验探究题(每空3分，共9分)
19．星期天天气很热，小明和小华在开着空调的书房内认真地复习功课。傍晚时分，小明打开灯泡上标有“PZ220—40”字样的台灯时，发现台灯发光较昨天暗了。
小明猜想：主要是灯丝的升华造成的，依据是：由于灯丝升华，灯丝的横截面积变小，电阻变大，而台灯两端电压不变，由公式可知功率变小，因此灯变暗了；
小华猜想：主要是电路的负荷增大造成的，依据是：由于许多家庭开了空调，电路的负荷增大了，总电流变大，输电线上有电阻，导致台灯两端的电压降低，而灯丝电阻不变，由公式可知功率变小，因此灯变暗了。
(1)小明为了验证自己的猜想，他在爸爸的指导下用新的相同规格的灯泡替代原来的灯泡，观察到新的灯泡亮度与原来的那只灯泡亮度基本一样，说明小明的猜想是__ __(填“正确”或“错误”)的；
(2)请你设计一个方案，验证小华的猜想是否正确。
简要做法：__ __；
如何判断：__ ___________
____________________________________________________________。
五、综合应用题(9分)
20. 小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V　0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少？此时，电路消耗的总功率为多少？
(2)从安全用电考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与 之间。
(3)不管照明灯关闭还是打开，该电路都要消粍电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的 处。
参考答案
一、选择题
1-5BCCAC 6-10DBABD
二、填空题
11. 36　 试电笔　 电能表
12．零线 地线
13．带了电　 导了电 　破损　 接触
14．火线 三 金属外壳
15．ac eb
16. 51.6 不能
三、作图题
17. 解：如图所示。
18. 解：如图所示
四、实验探究题
19. (1)错误
(2)关闭家里空调等大功率用电器，观察台灯亮度是否变化 若台灯亮度变亮，则小华的猜想是正确的；若台灯亮度不变，则小华的猜想是错误的
五、综合应用题
20. 解：(1)二极管D正常工作时，D与R串联，由串联电路中总电压等于各电阻两端电压之和可知，定值电阻R两端的电压：UR＝U－UD＝220 V－2.2 V＝217.8 V，由串联电路中各处的电流相等可知，电路中的电流：I＝ID＝0.01 A，由I＝可得，定值电阻：R＝＝＝21 780 Ω；总功率：P＝UI＝220 V×0.01 A＝2.2 W。
(2)b
(3)火线
