一、选择题（共14题）
1．用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（－）插孔，则（　　）
A．测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表
B．测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表
C．测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表
D．测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表
2．下列实验中采用控制变量法研究的实验是（　　）
A．探究加速度与物体受力、物体质量的关系
B．验证机械能守恒定律
C．用多用电表测量电学中的物理量
3．关于多用电表，下列说法正确的是（　　）
A．多用表是电压表、电流表、欧姆表共用三个表头组装而成的
B．用多用表无论是测电压、电流还是测电阻，红表笔的电势都要高于黑表笔的电势
C．多用表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用表测电压、电流和测电阻时，电流都是从红表笔流入的
4．如图所示，有一个表头，满偏电流，内阻，把它改装为有和两种量程的电流表，则的阻值为（　　）
A． B． C． D．
5．如图所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为3mA，内阻r=100Ω，调零电阻的最大值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，内阻r=1Ω，用它测量电阻Rx，能准确测量的阻值范围是（　　）
A．30kΩ~80kΩ
B．3kΩ~8kΩ
C．300Ω~800Ω
D．30Ω~80Ω

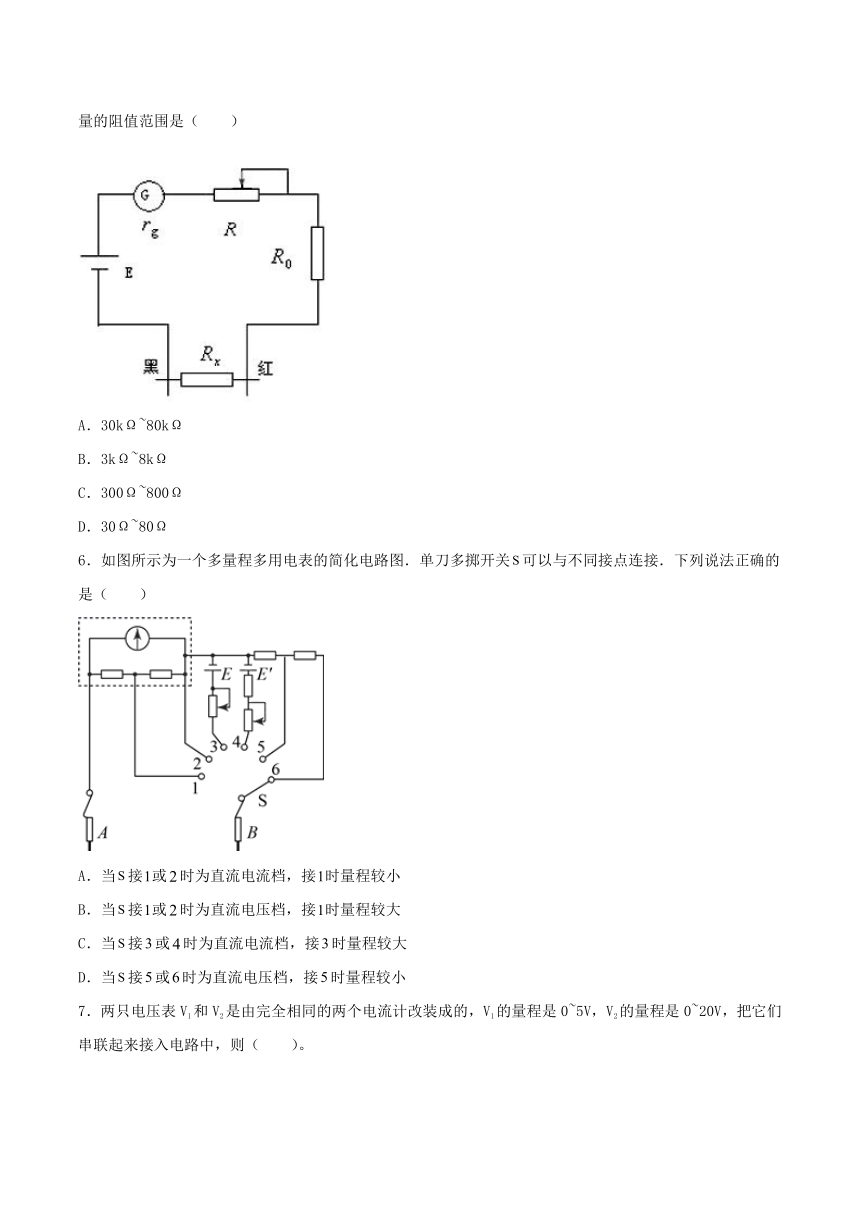

6．如图所示为一个多量程多用电表的简化电路图．单刀多掷开关可以与不同接点连接．下列说法正确的是（ ）
A．当接或时为直流电流档，接时量程较小
B．当接或时为直流电压档，接时量程较大
C．当接或时为直流电流档，接时量程较大
D．当接或时为直流电压档，接时量程较小
7．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1的量程是0~5V，V2的量程是0~20V，把它们串联起来接入电路中，则（　　）。
A．它们的示数相等，指针偏转角度也相等
B．它们的示数之比为1∶4，指针偏转角度相等
C．它们的示数相等，指针偏转角度之比为1∶4
D．它们的示数之比、指针偏转角度之比均为1∶4
8．在“用多用电表测电阻”的实验中，选择“×10”挡测电阻时，指针停留在如图所示位置。下面的操作选项最合适的是（ ）
A．无需换挡，直接读数
B．应选择“×1”挡，重新测量
C．应选择“×100”挡，重新测量
D．应选择“×1k”挡，重新测量
9．某个多用电表的面板如图所示，若表头满偏电流为，内阻为，所用电池的电动势为，内阻为，使用欧姆挡，若把多用电表的红黑表笔短接时，表针恰好指在电流满刻度处。若、、、、平分表示刻度的那段圆弧，则测电阻时，刻度处对应的电阻阻值是（　　）
A． B． C． D．
10．如图所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表，下列说法中正确的是（　　）
A．当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔
B．当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔
C．当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔
D．当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔
11．使用多用电表欧姆挡测电阻时，下列说法错误的是（　　）
A．测量前必须进行欧姆调零，且每一次换挡后都要重新调零
B．测量大电阻时，为了使测量精确，应用两手将表笔和待测电阻两端捏紧
C．测量电路中的电阻时，要将待测电阻与其他元件断开
D．多用电表使用完毕，应将选择开关旋到“OFF”或交流电压最高挡
12．关于欧姆表，下列说法中正确的是（　　）
A．红表笔与欧姆表内部电源的正极相接
B．测量电阻时，若两只手分别将两个表笔与电阻紧紧在捏在一起，则测量值偏小
C．测量电阻前，必须欧姆调零，而且每测一次电阻都要重新调零
D．测量电阻时，若指针偏角过小，应换倍率较小的档进行测量
13．如图是一个多用表欧姆档内部电路示意图。电流表满偏电流0.5mA．内阻10Ω；电池电动势1.5V。内阻1Ω；滑动变阻器R0阻值范围为0~5000Ω。该欧姆表的刻度值是按电池电动势为1.5V刻度的，当电池的电动势下降到1.45V。内阻增大到4Ω时仍可调零。若测得某电阻阻值为600Ω，则这个电阻的真实值是（　　）
A． B． C． D．
14．某同学把电流表、电池和一个定值电阻串联后，两端连接两支测量表笔，做成了一个测量电阻的装置，如图所示。两支表笔直接接触时，电流表的读数为5.00mA；两支表笔与300的电阻相连时，电流表的读数为2.00mA。下列选项正确的是（　　）
A．若将电流表表盘刻度改为相应的电阻值，刻度仍然是均匀的
B．用这个装置可以粗测电路中正常发光的小灯泡的阻值
C．由题中数据可以求得这个装置的内阻为300
D．用这个装置测量600的电阻时，电流表的示数为1.25mA
二、填空题（共4题）
15．如图所示，是一种多用电表的量程选择开关，V是测量______，mA是测量______，Ω是测量______。可以看出该表能直接测的直流电压最高不能超过______；测量一节干电池的电压应选用______量程，测量我国照明用电的电压应选用______量程。
16．用多用电表的欧姆档测二极管的反向电阻，应将多用电表的黑表笔接二极管的________极。（填“正”或“负”）
17．在信息技术高速发展、电子计算机广泛应用的今天，担负着信息采集任务的传感器在自动控制、信息处理技术中发挥着越来越重要的作用．其中热电传感器是利用热敏电阻将热信号转换成电信号的元件．某学习小组的同学在用多用电表研究热敏特性实验中，安装好如上图所示装置．
（1）多用电表的选择开关应置于_________挡．
（2）向杯内加入冷水，温度计的示数为 20 ℃ ，多用电表选择适当的倍率，读出热敏电阻的阻值R 1 ，然后向杯内加入热水，温度计的示数为 600 ℃ ，发现多用电表的指针偏转角度较大，为了较准确地读出此温度下热敏电阻的阻值R 2 ，多用电表的倍率应________．
18．（1）某同学用多用电表测量一个定值电阻的阻值，选择开关位置如图甲所示，发现指针偏角过小，则应换用___________（或）档进行测量，经过规范操作后，指针位置如图乙所示，则此定值电阻的阻值为___________。
（2）某小组同学在实验室测一节干电池电动势和内电阻，
①在该次实验中可选的器材除电池、开关、电流表、导线外，还应选用___________（填“电阻箱”或“滑动变阻器”）。
②在答卷上相应位置用笔画线代替导线完实物连线___________。
③完成实验操作和数据记录后，应当选择___________为横坐标、___________为纵坐标，通过描点、连线拟合图线根据图像来求电池的电动势和内电阻。
三、综合题（共4题）
19．小明同学想用满偏电流为Ig=1mA，电阻Rg=100Ω的表头G改装成欧姆表。他还选用了如下器材：电源：电动势为E=1.5V，内阻r=0.5Ω；定值电阻：R0=1kΩ；滑动变阻器R：最大值为Rm=1kΩ；红表笔和黑表笔各一支。
（1）请用小明选择的器材帮他设计改装欧姆表的电路图（用题中所给器材符号表示）。
（2）用此欧姆表进行欧姆调零时，滑动变阻器R的阻值是多少？
（3）用此欧姆表测电阻时，表头的电流为0.6mA，则测得的电阻Rx是多少？
20．如图是欧姆表的工作原理图。若表头的满偏电流为，干电池的电动势为。
（1）灵敏电流表的电流刻度值对应的欧姆表电阻值是多少？
（2）表针偏转到满刻度的时，待测电阻为多少？
（3）表针偏转到满刻度的时，待测电阻为多少。
21．将一个满偏电流为Ig＝100A，内阻rg＝100的灵敏电流表改装为欧姆表，滑动变阻器电阻最大值R＝20k，电源电动势E＝1.5V，内阻r未知．求：
（1）电流表的0处和满偏电流处刻上多大电阻值？中间刻度处应刻上多大电阻值？
（2）在表上满偏电流的和处应刻上多大电阻值？
（3）请将上面的结果在图中相应位置标上电阻值，并说明欧姆表的刻度与电流表刻度相比有什么特点？
22．某同学按图所示的电路图进行实验。连接电路元件后，闭合开关，发现两个灯都不亮。该同学用多用电表的直流电压挡来检测电路哪个位置发生了故障。他在闭合开关的情况下把多用电表的一个表笔始终接在电路的点上，用另一个表笔依次接触电路中的、、、、等点，很快就找到了故障所在位置。
（1）应该用红表笔还是黑表笔始终接触点？
（2）请说明：怎样根据多用电表的读数检查出故障所在的位置？
参考答案
1．C
2．A
3．D
4．A
5．C
6．D
7．B
8．C
9．B
10．A
11．B
12．B
13．C
14．D
15．直流电压 直流电流 电阻 500V 直流2.5V 交流250V
16．负
17．欧姆 减小
18． 电阻箱 R
19．（1）；（2）；（3）
20．（1）；（2）；（3）
21．（1）∞，0，15k；（2）45k，5kΩ；（3） ，电流表、电压表的刻度是均匀的，但欧姆表的刻度是不均匀的
22．(1)应该用红表笔始终接触A点；
(2)用黑表笔接触电路中的B点，如果电压接近1.5V，则电池是好的，再用黑表笔接触电路中的C点，如果电压接近1.5V，则AFEDC间断路，然后再用黑表笔接电路中的D点，如果电压接近1.5V，则AFE问断路，然后雨用黑表笔接熊电路中的E点，如果电压接近1.5V，则AFE间断路，然后再用黑表笔接触电路中的F点，如果电压接近1.5V，则S断路。
