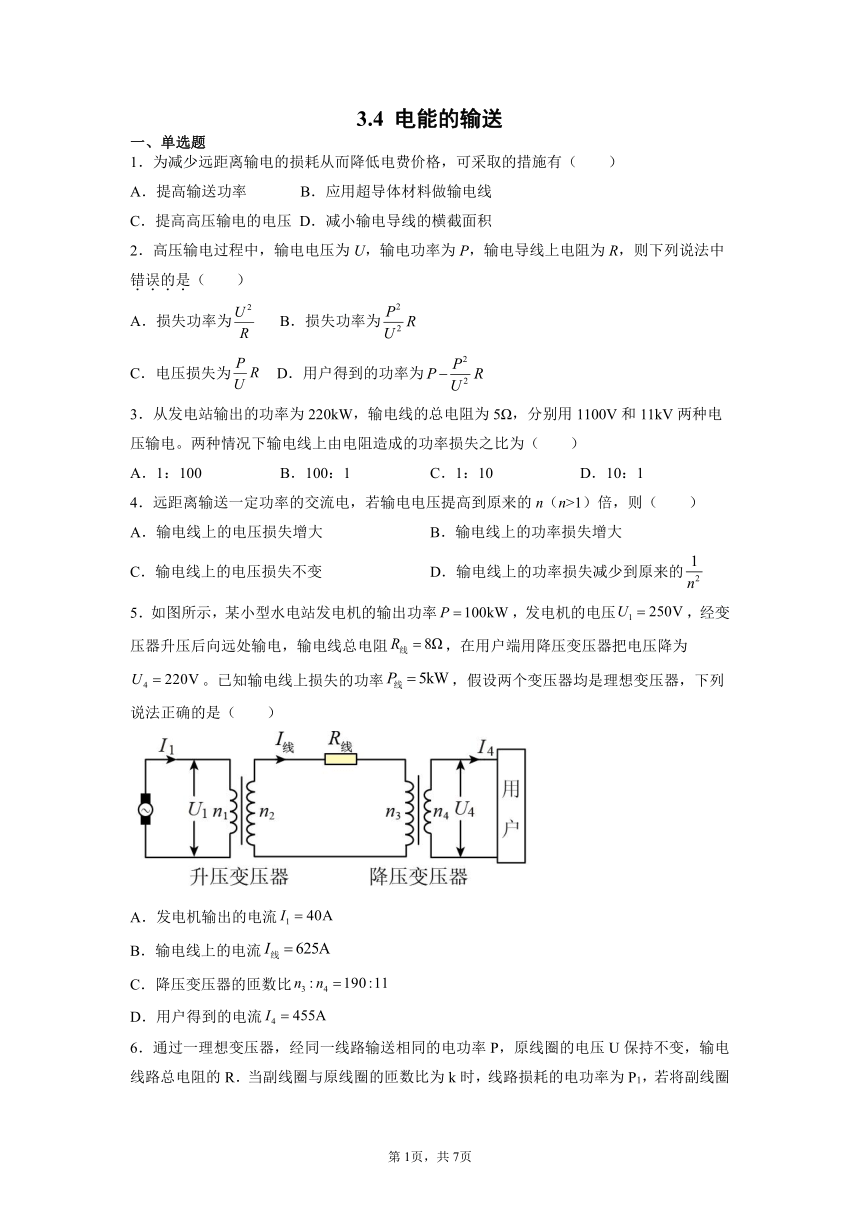

3.4 电能的输送
一、单选题
1．为减少远距离输电的损耗从而降低电费价格，可采取的措施有（　　）
A．提高输送功率 B．应用超导体材料做输电线
C．提高高压输电的电压 D．减小输电导线的横截面积
2．高压输电过程中，输电电压为U，输电功率为P，输电导线上电阻为R，则下列说法中错误的是（　　）
A．损失功率为 B．损失功率为
C．电压损失为 D．用户得到的功率为
3．从发电站输出的功率为220kW，输电线的总电阻为5Ω，分别用1100V和11kV两种电压输电。两种情况下输电线上由电阻造成的功率损失之比为（　　）
A．1：100 B．100：1 C．1：10 D．10：1
4．远距离输送一定功率的交流电，若输电电压提高到原来的n（n>1）倍，则（　　）
A．输电线上的电压损失增大 B．输电线上的功率损失增大
C．输电线上的电压损失不变 D．输电线上的功率损失减少到原来的
5．如图所示，某小型水电站发电机的输出功率，发电机的电压，经变压器升压后向远处输电，输电线总电阻，在用户端用降压变压器把电压降为。已知输电线上损失的功率，假设两个变压器均是理想变压器，下列说法正确的是（　　）
A．发电机输出的电流
B．输电线上的电流
C．降压变压器的匝数比
D．用户得到的电流
6．通过一理想变压器，经同一线路输送相同的电功率P，原线圈的电压U保持不变，输电线路总电阻的R．当副线圈与原线圈的匝数比为k时，线路损耗的电功率为P1，若将副线圈与原线圈的匝数比提高到nk，线路损耗的电功率为P2，则P1，和
A．， B．R， C．， D．R，

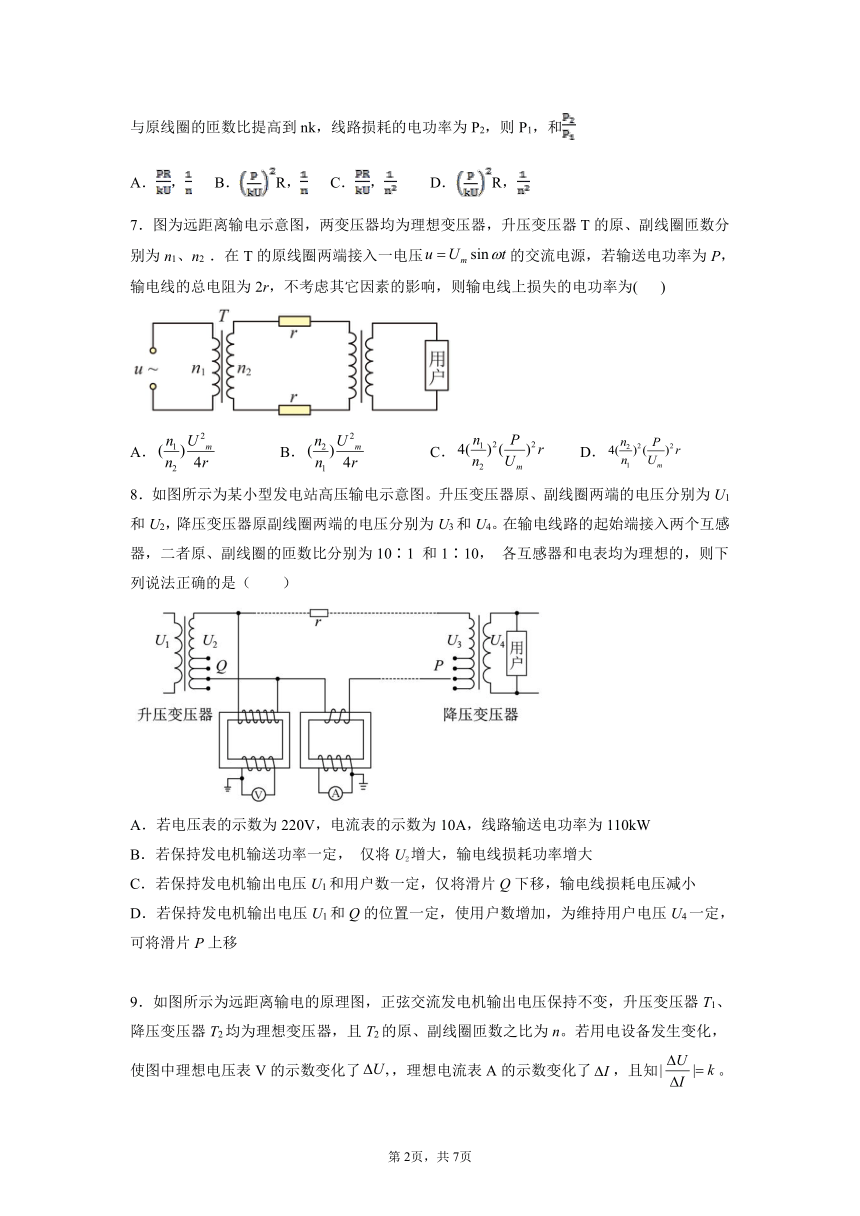

7．图为远距离输电示意图，两变压器均为理想变压器，升压变压器T的原、副线圈匝数分别为n1、n2 ．在T的原线圈两端接入一电压的交流电源，若输送电功率为P，输电线的总电阻为2r，不考虑其它因素的影响，则输电线上损失的电功率为( )
A． B． C． D．
8．如图所示为某小型发电站高压输电示意图。升压变压器原、副线圈两端的电压分别为U1和U2，降压变压器原副线圈两端的电压分别为U3和U4。在输电线路的起始端接入两个互感器，二者原、副线圈的匝数比分别为10∶1 和1∶10， 各互感器和电表均为理想的，则下列说法正确的是（　　）
A．若电压表的示数为220V，电流表的示数为10A，线路输送电功率为110kW
B．若保持发电机输送功率一定， 仅将U2增大，输电线损耗功率增大
C．若保持发电机输出电压U1和用户数一定，仅将滑片Q下移，输电线损耗电压减小
D．若保持发电机输出电压U1和Q的位置一定，使用户数增加，为维持用户电压U4一定，可将滑片P上移

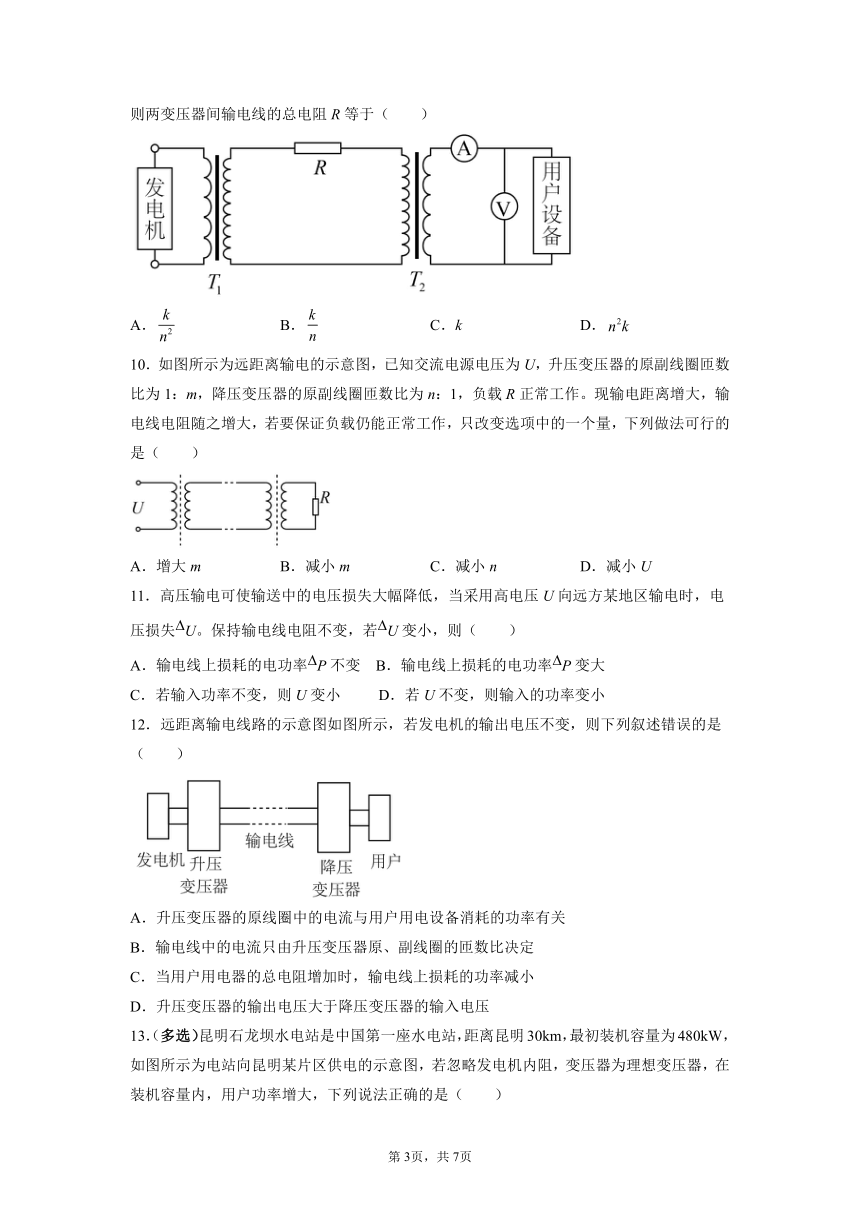

9．如图所示为远距离输电的原理图，正弦交流发电机输出电压保持不变，升压变压器T1、降压变压器T2均为理想变压器，且T2的原、副线圈匝数之比为n。若用电设备发生变化，使图中理想电压表V的示数变化了，理想电流表A的示数变化了，且知。则两变压器间输电线的总电阻R等于（　　）
A． B． C．k D．
10．如图所示为远距离输电的示意图，已知交流电源电压为U，升压变压器的原副线圈匝数比为1：m，降压变压器的原副线圈匝数比为n：1，负载R正常工作。现输电距离增大，输电线电阻随之增大，若要保证负载仍能正常工作，只改变选项中的一个量，下列做法可行的是（　　）
A．增大m B．减小m C．减小n D．减小U
11．高压输电可使输送中的电压损失大幅降低，当采用高电压U向远方某地区输电时，电压损失U。保持输电线电阻不变，若U变小，则（　　）
A．输电线上损耗的电功率P不变 B．输电线上损耗的电功率P变大
C．若输入功率不变，则U变小 D．若U不变，则输入的功率变小
12．远距离输电线路的示意图如图所示，若发电机的输出电压不变，则下列叙述错误的是（　　）
A．升压变压器的原线圈中的电流与用户用电设备消耗的功率有关
B．输电线中的电流只由升压变压器原、副线圈的匝数比决定
C．当用户用电器的总电阻增加时，输电线上损耗的功率减小
D．升压变压器的输出电压大于降压变压器的输入电压
13．（多选）昆明石龙坝水电站是中国第一座水电站，距离昆明30km，最初装机容量为480kW，如图所示为电站向昆明某片区供电的示意图，若忽略发电机内阻，变压器为理想变压器，在装机容量内，用户功率增大，下列说法正确的是（　　）
A．输电电压增大 B．输电效率增大
C．发电厂的输出功率增大 D．输电线路损失功率增大
14．（多选）输电能耗演示电路如图所示。左侧变压器原、副线圈匝数比为1∶3，输入电压为的正弦交流电。连接两理想变压器的导线总电阻为r，负载R的阻值为。开关S接1时，右侧变压器原、副线圈匝数比为2∶1，R上的功率为；接2时，匝数比为1∶2，R上的功率为P。以下判断正确的是（　　）
A． B．
C． D．
15．（多选）特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为 P，到达B处时电压下降了 U。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为 P′，到达B处时电压下降了 U′。不考虑其他因素的影响，则（　　）
A． P′= P B． P′= P C． U′= U D． U′= U
16．（多选）如图所示，导线框绕垂直于磁场的轴匀速转动，产生的交变电动势。导线框与理想升压变压器相连进行远距离输电，理想降压变压器的原、副线圈匝数之比为25︰11，降压变压器副线圈接入一台电动机，电动机恰好正常工作，且电动机两端的电压为220V，输入功率为1100W，输电线路总电阻，电动机内阻，导线框及其余导线电阻不计，电表均为理想电表，则（　　）
A．电动机的机械效率为80%
B．电流表的示数为11A
C．输电线路损失的电功率为200W
D．升压变压器原、副线圈匝数之比为1︰10
二、填空题
17．判断下列说法的正误．
（1）输电线上电功率的损失，与输电线的电阻成正比，与输电线电流的平方成正比。（____）
（2）由P＝ 可知，输电电压越小，输电线上电功率的损失就越小。（____）
（3）使用变压器进行远距离输电，用户得到的电压可以高于发电机输出的电压。（____）
（4）远距离输电时，若升压变压器匝数比为1∶n，降压变压器匝数比为n∶1，则升压变压器的输入电压和降压变压器的输出电压相等。（____）
18．变压器线圈中的电流较大，所用的导线应当较粗。升压变压器的原线圈的漆包线比副线圈的漆包线________（填“粗”或“细”）。远距离输电时，采用升压变压器使输送电压升高为原来的n倍，当输送电功率一定时，输电线路上因发热损耗的电功率将减少为原来的_________。
三、解答题
19．某小型实验水电站输出功率是20kW，输电线路总电阻是6Ω．
（1）若采用380V输电，求输电线路损耗的功率．
（2）若改用5000高压输电，用户端利用n1:n2＝22：1的变压器降压，求用户得到的电压．
20．有一台内阻为1 Ω的发电机，供给一学校照明用电，如图所示。升压变压器原、副线圈匝数比为1∶4，降压变压器原、副线圈匝数比为4∶1，输电线的总电阻为4 Ω。全校共有22个班，每班有“220 V 40 W”灯6盏，若保证全部电灯正常发光，则
（1）发电机的输出功率多大？
（2）发电机的电动势多大？
（3）输电效率为多少？
21．某个小型水电站发电机的输出功率为，发电机的电压为。通过升压变压器升压后向远处输电，输电线的双线总电阻为，在用户端用降压变压器把电压降为。要求输电效率（即用户得到的功率与发电机发出的功率之比）达到96%，也就是说在输电线上损失的功率控制在4kW，用户得到的功率为96kW。为此需要设计两个变压器的匝数比。请你计算：
（1）升压变压器输入的电流为多少？输电线上通过的电流是多少？
（2）从升压变压器的输出端到降压变压器的输入端，输电线损失的电压为多少？
（3）两个变压器的匝数比各应等于多少？
、
22．风能将成为21世纪大规模开发的一种可再生清洁能源。风力发电机是将风能（气流的功能）转化为电能的装置，其主要部件包括风轮机、齿轮箱，发电机等。如图所示。
（1）利用总电阻R=10Ω的线路向外输送风力发电机产生的电能。输送功率P0=300kW，输电电压U=10kV，求导线上损失的功率与输送功率的比值；
（2）风轮机叶片旋转所扫过的面积为风力发电机可接受风能的面积．设空气密度为ρ，气流速度为v，风轮机叶片长度为r。求单位时间内流向风轮机的最大风能Pm；在风速和叶片数确定的情况下，要提高风轮机单位时间接受的风能，简述可采取的措施；
（3）已知风力发电机的输出电功率P与Pm成正比。某风力发电机的风速v1=9m/s时能够输出电功率P1=540kW。我国某地区风速不低于v2=6m/s的时间每年约为5000小时，试估算这台风力发电机在该地区的最小年发电量是多少千瓦时。
参考答案
1．C 2．A 3．B 4．D 5．C 6．D 7．C 8．D 9．D 10．A 11．D 12．B 13．CD 14．BD
15．AD 16．AB
17．正确 错误 正确 错误
18．粗
19．（1）16.62kW（2）226.18V
20．（1）5 424 W；（2）250 V；（3）97.3%
21．（1）400A，20A；（2）；（3），
22．（1）0.03；（2）；（3）8×105kW·h。第8页，共1页
