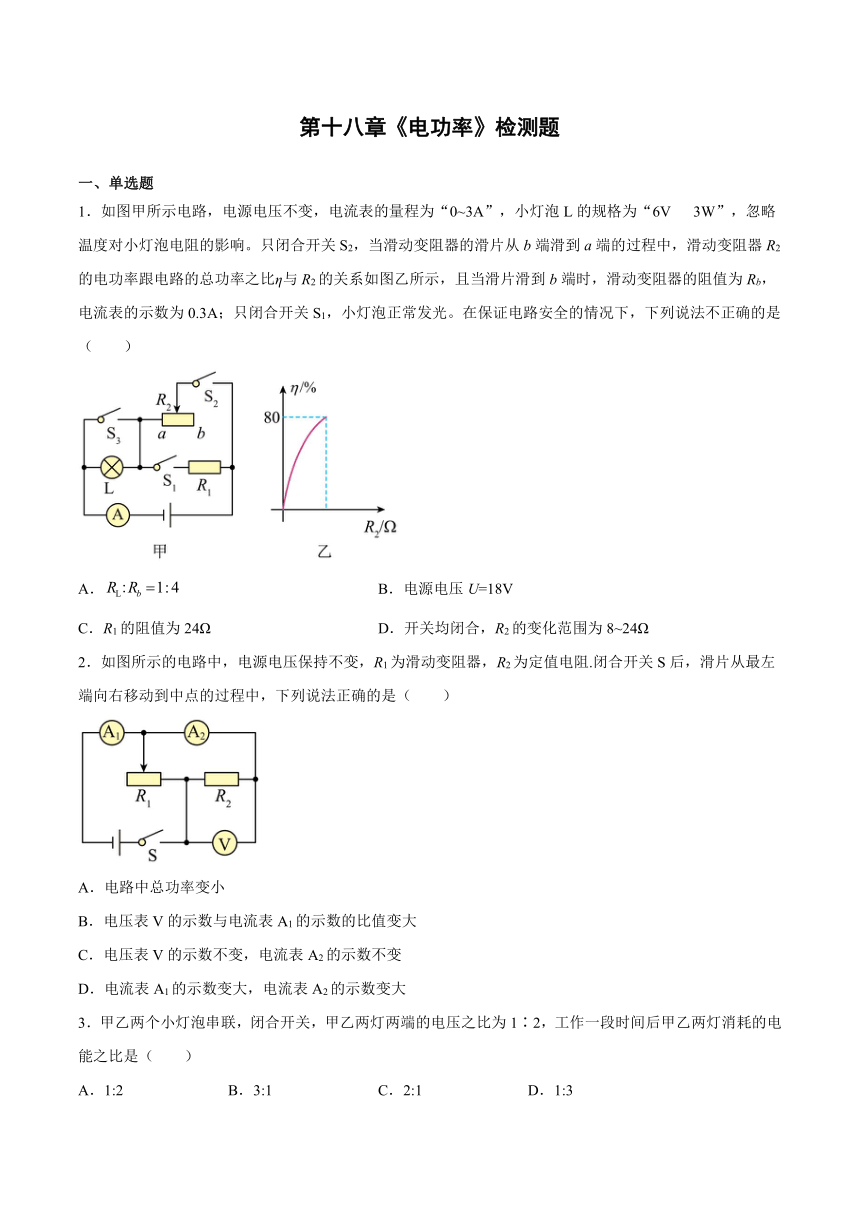

第十八章《电功率》检测题
一、单选题
1．如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V 3W”，忽略温度对小灯泡电阻的影响。只闭合开关S2，当滑动变阻器的滑片从b端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。在保证电路安全的情况下，下列说法不正确的是（　　）
A． B．电源电压U=18V
C．R1的阻值为24Ω D．开关均闭合，R2的变化范围为8~24Ω
2．如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻.闭合开关S后，滑片从最左端向右移动到中点的过程中，下列说法正确的是（　　）
A．电路中总功率变小
B．电压表V的示数与电流表A1的示数的比值变大
C．电压表V的示数不变，电流表A2的示数不变
D．电流表A1的示数变大，电流表A2的示数变大
3．甲乙两个小灯泡串联，闭合开关，甲乙两灯两端的电压之比为1∶2，工作一段时间后甲乙两灯消耗的电能之比是（　　）
A．1:2 B．3:1 C．2:1 D．1:3

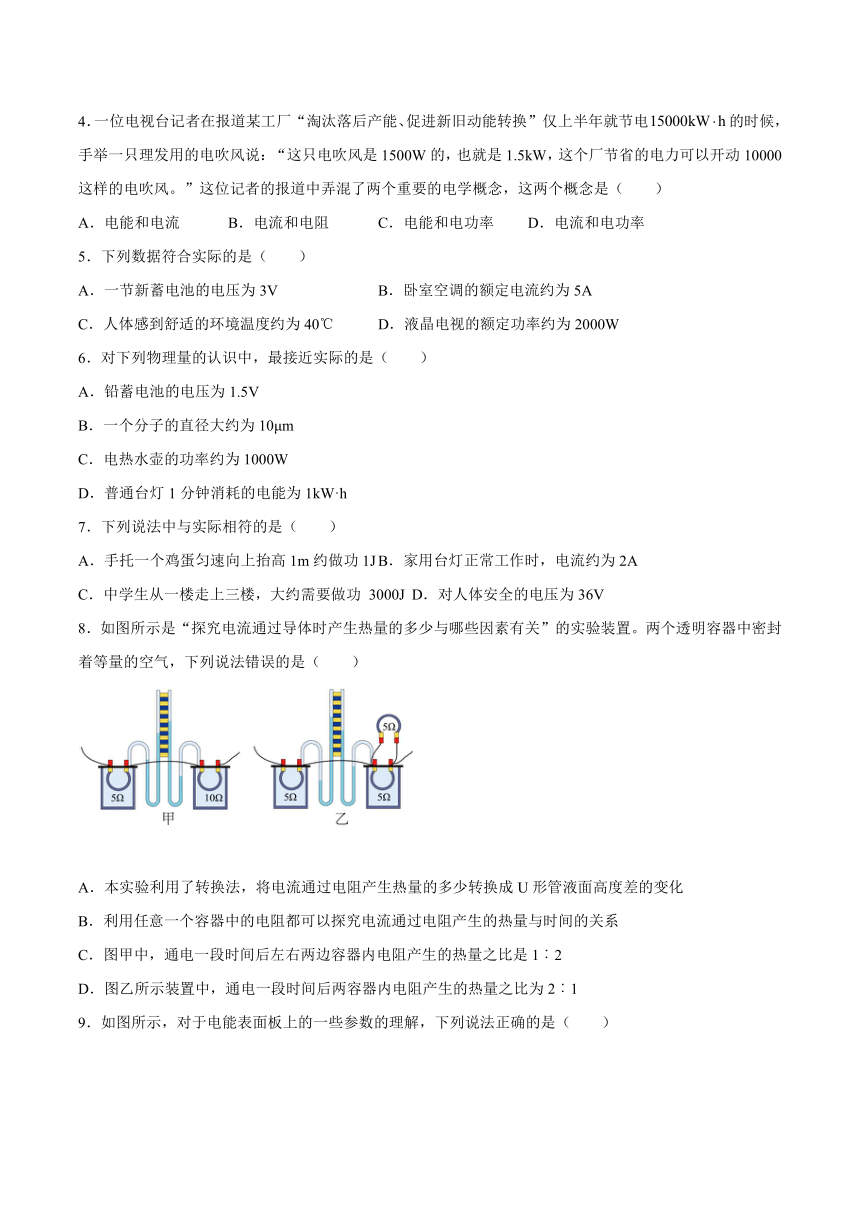

4．一位电视台记者在报道某工厂“淘汰落后产能、促进新旧动能转换”仅上半年就节电的时候，手举一只理发用的电吹风说：“这只电吹风是1500W的，也就是1.5kW，这个厂节省的电力可以开动10000这样的电吹风。”这位记者的报道中弄混了两个重要的电学概念，这两个概念是（　　）
A．电能和电流 B．电流和电阻 C．电能和电功率 D．电流和电功率
5．下列数据符合实际的是（　　）
A．一节新蓄电池的电压为3V B．卧室空调的额定电流约为5A
C．人体感到舒适的环境温度约为40℃ D．液晶电视的额定功率约为2000W
6．对下列物理量的认识中，最接近实际的是（　　）
A．铅蓄电池的电压为1.5V
B．一个分子的直径大约为10μm
C．电热水壶的功率约为1000W
D．普通台灯1分钟消耗的电能为1kW·h
7．下列说法中与实际相符的是（　　）
A．手托一个鸡蛋匀速向上抬高1m约做功1J B．家用台灯正常工作时，电流约为2A
C．中学生从一楼走上三楼，大约需要做功 3000J D．对人体安全的电压为36V
8．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是（　　）
A．本实验利用了转换法，将电流通过电阻产生热量的多少转换成U形管液面高度差的变化
B．利用任意一个容器中的电阻都可以探究电流通过电阻产生的热量与时间的关系
C．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1︰2
D．图乙所示装置中，通电一段时间后两容器内电阻产生的热量之比为2︰1

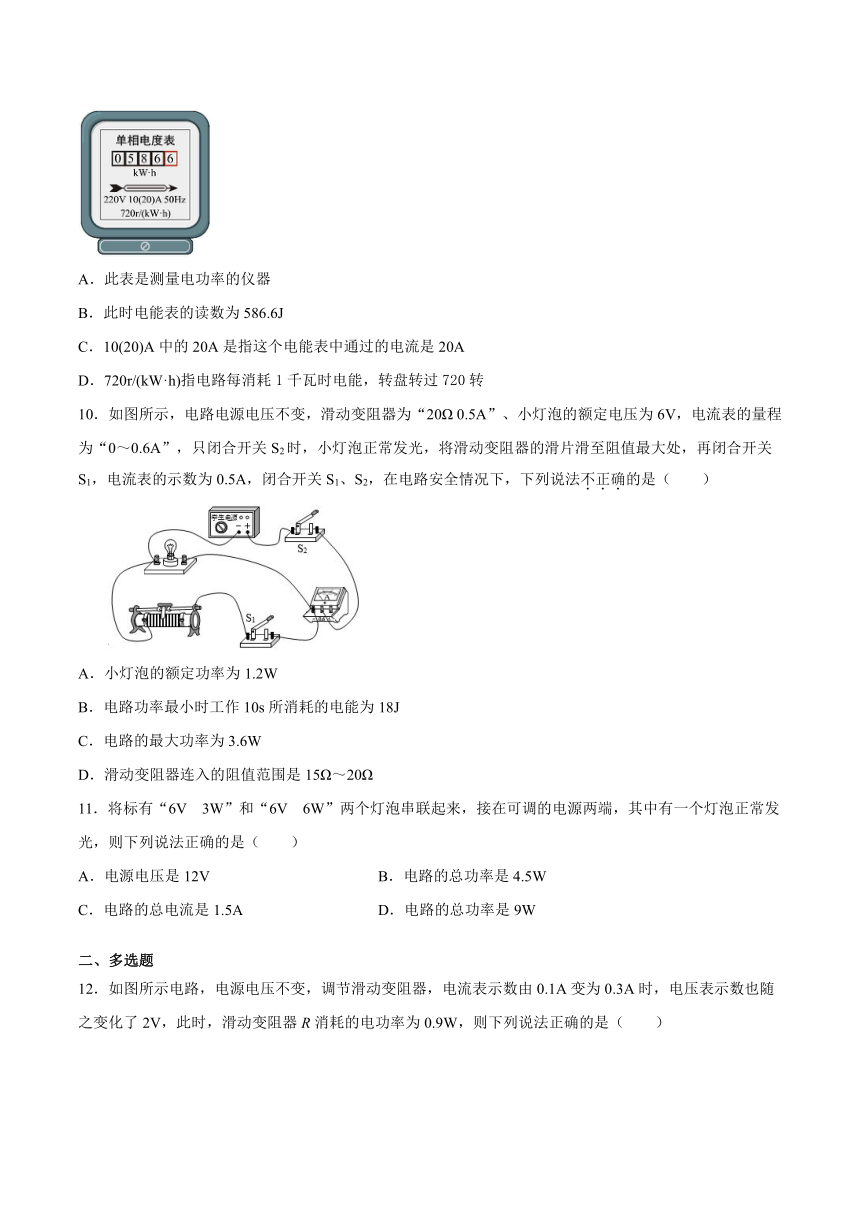

9．如图所示，对于电能表面板上的一些参数的理解，下列说法正确的是（　　）
A．此表是测量电功率的仪器
B．此时电能表的读数为586.6J
C．10(20)A中的20A是指这个电能表中通过的电流是20A
D．720r/(kW·h)指电路每消耗1千瓦时电能，转盘转过720转
10．如图所示，电路电源电压不变，滑动变阻器为“20Ω 0.5A”、小灯泡的额定电压为6V，电流表的量程为“0～0.6A”，只闭合开关S2时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.5A，闭合开关S1、S2，在电路安全情况下，下列说法不正确的是（　　）
A．小灯泡的额定功率为1.2W
B．电路功率最小时工作10s所消耗的电能为18J
C．电路的最大功率为3.6W
D．滑动变阻器连入的阻值范围是15Ω～20Ω
11．将标有“6V 3W”和“6V 6W”两个灯泡串联起来，接在可调的电源两端，其中有一个灯泡正常发光，则下列说法正确的是（　　）
A．电源电压是12V B．电路的总功率是4.5W
C．电路的总电流是1.5A D．电路的总功率是9W
二、多选题

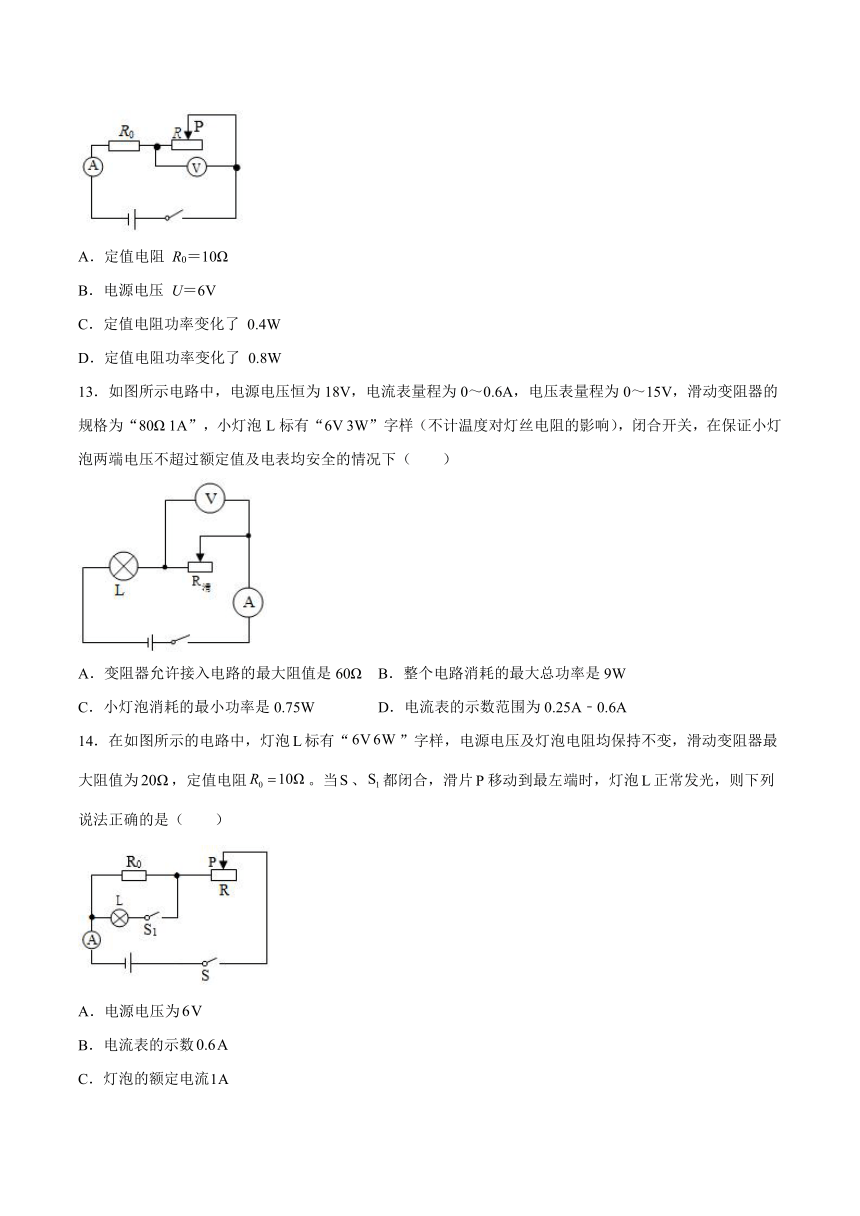

12．如图所示电路，电源电压不变，调节滑动变阻器，电流表示数由0.1A变为0.3A时，电压表示数也随之变化了2V，此时，滑动变阻器R消耗的电功率为0.9W，则下列说法正确的是（　　）
A．定值电阻 R0＝10Ω
B．电源电压 U＝6V
C．定值电阻功率变化了 0.4W
D．定值电阻功率变化了 0.8W
13．如图所示电路中，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V，滑动变阻器的规格为“80Ω 1A”，小灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响），闭合开关，在保证小灯泡两端电压不超过额定值及电表均安全的情况下（　　）
A．变阻器允许接入电路的最大阻值是60Ω B．整个电路消耗的最大总功率是9W
C．小灯泡消耗的最小功率是0.75W D．电流表的示数范围为0.25A﹣0.6A
14．在如图所示的电路中，灯泡标有“”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为，定值电阻。当、都闭合，滑片移动到最左端时，灯泡正常发光，则下列说法正确的是（　　）
A．电源电压为
B．电流表的示数
C．灯泡的额定电流
D．当闭合、断开，且滑片移动到最右端，通电电路产生的总热量
15．如图所示，电源电压及灯丝电阻保持不变。闭合开关，当滑动变阻器的滑片从中点向端滑动过程中，下列说法正确的是（　　）
A．灯亮度不变
B．电路总功率变大
C．电压表与电流表比值变大
D．电流表示数变化量等于滑动变阻器电流的变化量
16．如图所示电路，电源电压不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内滑动变阻器R产生的热量为60J。则下列结果不正确的是（　　）
A．电源电压为12V
B．R1的阻值为6
C．滑动变阻器R的最大阻值为9
D．R1先后两次消耗的电功率之比为25∶16
三、填空题
17．如图是关于电阻A、B的I-U图象。由图象可知，阻值较大的是电阻________（选填“A”或“B”）。若将A、B两电阻并联后接在电压为3V的电源两端，则干路中的电流是________A；若把两个电阻串联接在电路中，A、B两电阻的电功率之比是________。
四、实验题
18．如图所示，两个密闭容器中接入电热丝R1、R2，右边容器上方接入电热丝R3，在通电时间相同的情况下，观察两个U形管中液面高度的变化。本实验是根据______（选填“气体”、“液体”）的热胀冷缩来反映电流产生的热量多少，已知R1=5Ω，R3=3Ω，为了研究电流产生的热量与电流的关系，则R2=______Ω。若将R3和R2并联接入右边密闭容器中，则可研究电流产生的热量与________的关系。
19．在“探究电流产生的热量与哪些因素有关”的实验中：实验装置如图所示，两烧瓶中煤油的质量和初温相同，电阻丝R1＞R2。
（1）烧瓶中用煤油而不用水，因为______；
（2）实验装置中，两电阻丝是______联的；实验目的是探究电流产生的热量与______的关系；
（3）闭合开关，通电一会儿，观察到甲瓶中的温度计的示数较乙的高，说明电阻丝______（选填“R1”或“R2”）产生的热量较多，此步骤用到的实验方法是______；
（4）本实验的结论是：在______和通电时间相同时，导体电阻越大，电流产生的热量______。
五、计算题
20．如图甲所示，是小一同学设计的一款称重仪，电源电压为4.5V保持不变，，电压表量程为0~3V，滑片P只能在长为30cm的粗细均匀的电阻丝上自由滑动，不计摩擦；阻值不计的金属弹簧伸长量与挂钩受到的拉力大小的关系如图乙所示，当挂钩上未挂物体时滑片P在的最上端；小一在挂钩处挂上一个置于水平地面上的重力为20N的物块M，闭合开关S，经过测算把电压表盘改装为重力显示表盘。求：
（1）当挂钩上未挂物体时，求电路中的电流；
（2）当电压表示数为1.5V时，求电阻的功率；
（3）当M被吊离地面时，电压表的示数为3V，在电路安全情况下要使称重仪达到最大称量，若只能更换，求的最小阻值。
21．插电式电热饭盒（如图甲）其内部电路原理如乙图所示。R1、R2均为阻值不变的加热电阻，S2是能分别与a、b两触点相连的单刀双掷开关，通过改变开关S1、S2的状态可实现“高温档”“中温档”和“低温档”三个档位的自由切换。已知电热饭盒工作时的额定电压为220V，中温档功率为484W，低温档功率为242W，求：
（1）利用中温档加热时电流的大小；
（2）高温档的电功率大小；
（3）小开在午间用电高峰期时用电热饭盒的高温档对冷粥进行加热，将质量为0.5kg 的冷粥从10°C加热到60°C实际用时2分钟，已知粥的比热容c粥=3.84×103J/（kg·°C），不计热量损失，求午间用电高峰期电路中的实际电压大小。
22．如图所示的电路中，已知电阻R1的阻值为20Ω，电源电压保持不变。只闭合开关S时电流表的示数为0.2A，开关S和S1均闭合时电流表的示数为0.6A。
（1）求电源电压的大小；
（2）1分钟内电流通过R2做的电功。
参考答案
1．D 2．C 3．A 4．C 5．B 6．C 7．C 8．D 9．D 10．B 11．B 12．ABD 13．ABC 14．ACD 15．ACD 16．BD
17．B 0.9 1∶2
18．气体 5 电阻
19．煤油的比热容较小（或水的比热容较大） 串 电阻 R1 转换法 电流 越多
20．（1）0.15A；（2）0.15W；（3）45Ω
21．（1）2.2A；（2）968W；（3）200V
22．（1）4V；（2）96J
