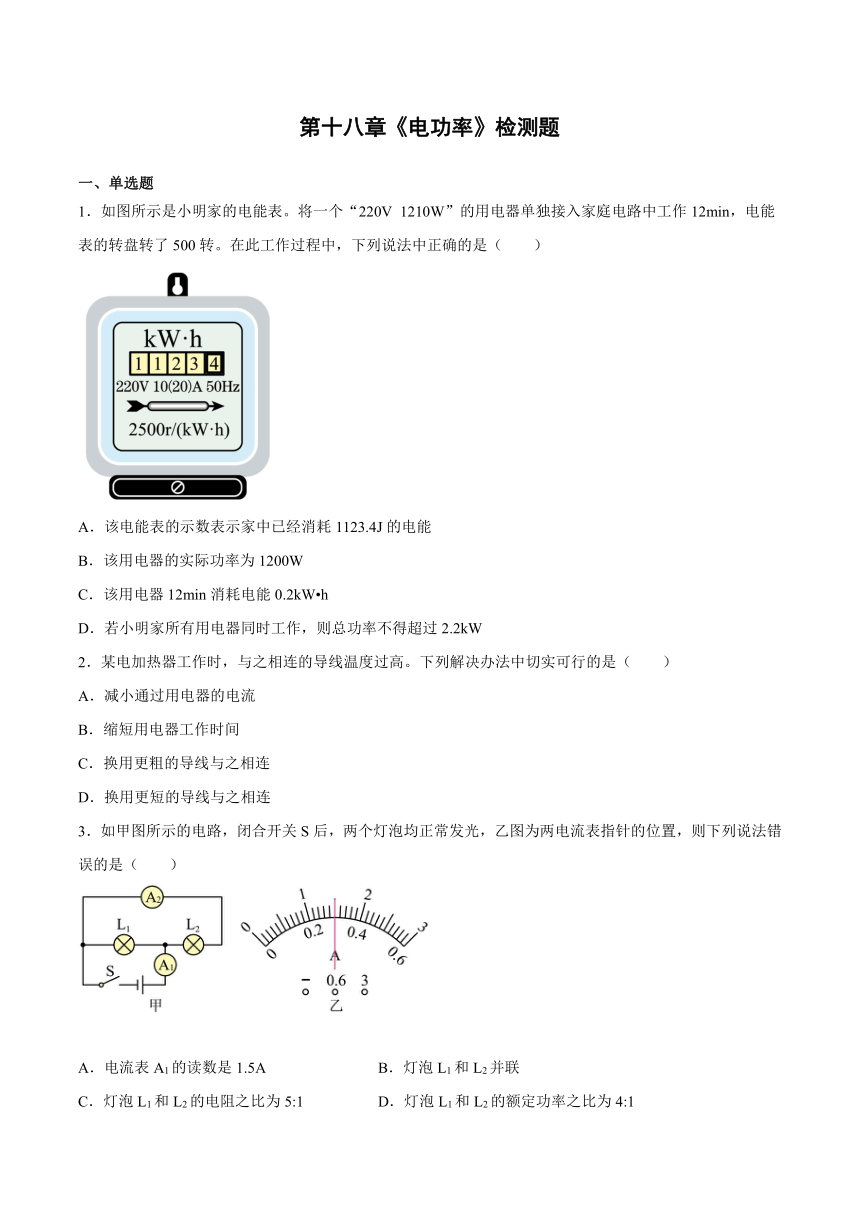

第十八章《电功率》检测题
一、单选题
1．如图所示是小明家的电能表。将一个“220V 1210W”的用电器单独接入家庭电路中工作12min，电能表的转盘转了500转。在此工作过程中，下列说法中正确的是（　　）
A．该电能表的示数表示家中已经消耗1123.4J的电能
B．该用电器的实际功率为1200W
C．该用电器12min消耗电能0.2kW h
D．若小明家所有用电器同时工作，则总功率不得超过2.2kW
2．某电加热器工作时，与之相连的导线温度过高。下列解决办法中切实可行的是（　　）
A．减小通过用电器的电流
B．缩短用电器工作时间
C．换用更粗的导线与之相连
D．换用更短的导线与之相连
3．如甲图所示的电路，闭合开关S后，两个灯泡均正常发光，乙图为两电流表指针的位置，则下列说法错误的是（　　）
A．电流表A1的读数是1.5A B．灯泡L1和L2并联
C．灯泡L1和L2的电阻之比为5:1 D．灯泡L1和L2的额定功率之比为4:1

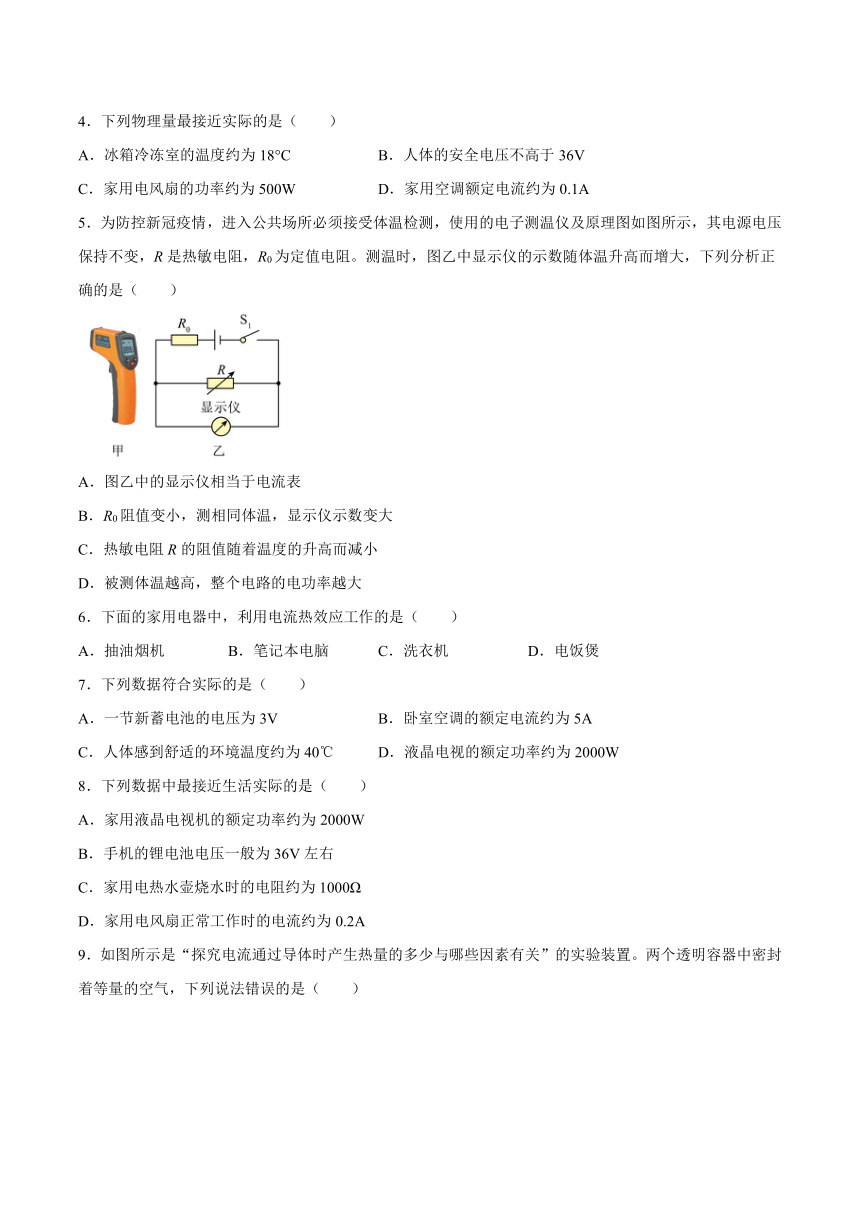

4．下列物理量最接近实际的是（　　）
A．冰箱冷冻室的温度约为18°C B．人体的安全电压不高于36V
C．家用电风扇的功率约为500W D．家用空调额定电流约为0.1A
5．为防控新冠疫情，进入公共场所必须接受体温检测，使用的电子测温仪及原理图如图所示，其电源电压保持不变，R是热敏电阻，R0为定值电阻。测温时，图乙中显示仪的示数随体温升高而增大，下列分析正确的是（　　）
A．图乙中的显示仪相当于电流表
B．R0阻值变小，测相同体温，显示仪示数变大
C．热敏电阻R的阻值随着温度的升高而减小
D．被测体温越高，整个电路的电功率越大
6．下面的家用电器中，利用电流热效应工作的是（　　）
A．抽油烟机 B．笔记本电脑 C．洗衣机 D．电饭煲
7．下列数据符合实际的是（　　）
A．一节新蓄电池的电压为3V B．卧室空调的额定电流约为5A
C．人体感到舒适的环境温度约为40℃ D．液晶电视的额定功率约为2000W
8．下列数据中最接近生活实际的是（　　）
A．家用液晶电视机的额定功率约为2000W
B．手机的锂电池电压一般为36V左右
C．家用电热水壶烧水时的电阻约为1000Ω
D．家用电风扇正常工作时的电流约为0.2A

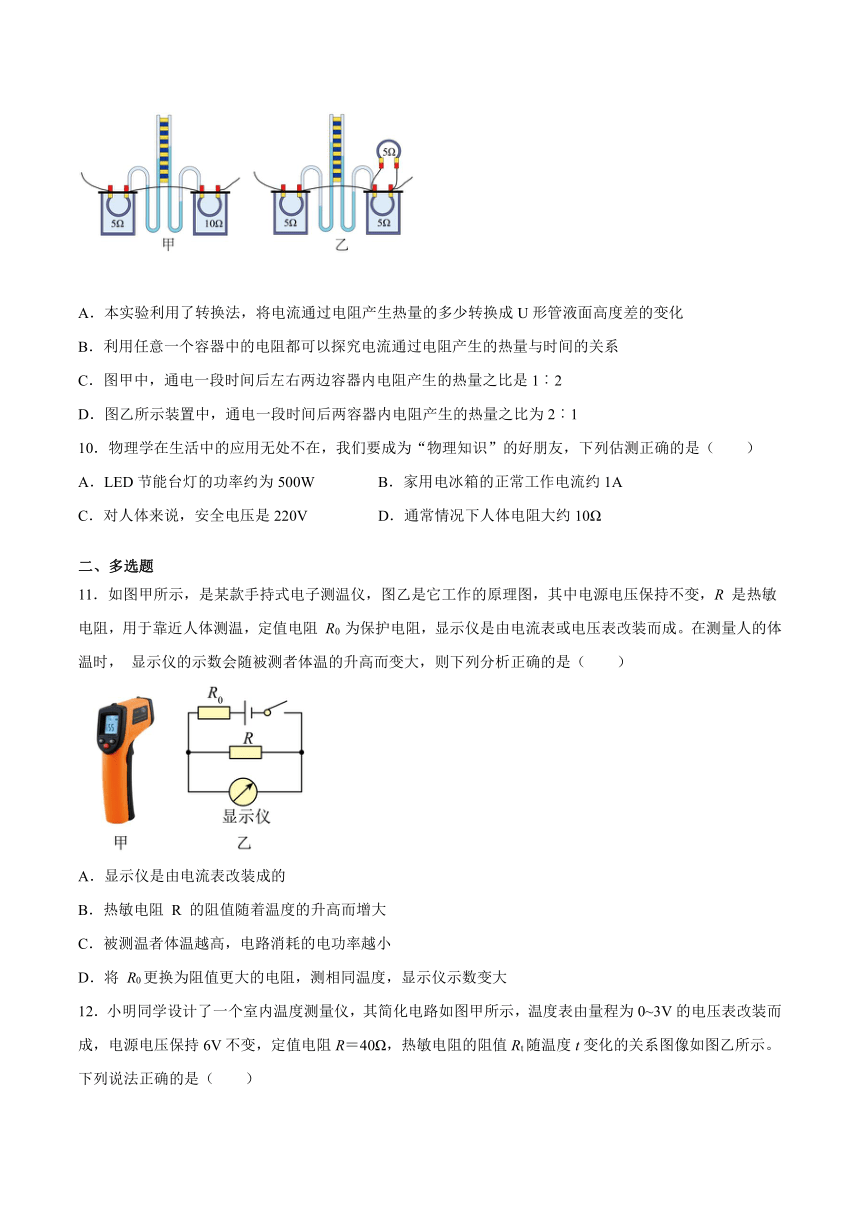

9．如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是（　　）
A．本实验利用了转换法，将电流通过电阻产生热量的多少转换成U形管液面高度差的变化
B．利用任意一个容器中的电阻都可以探究电流通过电阻产生的热量与时间的关系
C．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1︰2
D．图乙所示装置中，通电一段时间后两容器内电阻产生的热量之比为2︰1
10．物理学在生活中的应用无处不在，我们要成为“物理知识”的好朋友，下列估测正确的是（　　）
A．LED节能台灯的功率约为500W B．家用电冰箱的正常工作电流约1A
C．对人体来说，安全电压是220V D．通常情况下人体电阻大约10Ω
二、多选题
11．如图甲所示，是某款手持式电子测温仪，图乙是它工作的原理图，其中电源电压保持不变，R 是热敏电阻，用于靠近人体测温，定值电阻 R0 为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时， 显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．热敏电阻 R 的阻值随着温度的升高而增大
C．被测温者体温越高，电路消耗的电功率越小
D．将 R0更换为阻值更大的电阻，测相同温度，显示仪示数变大

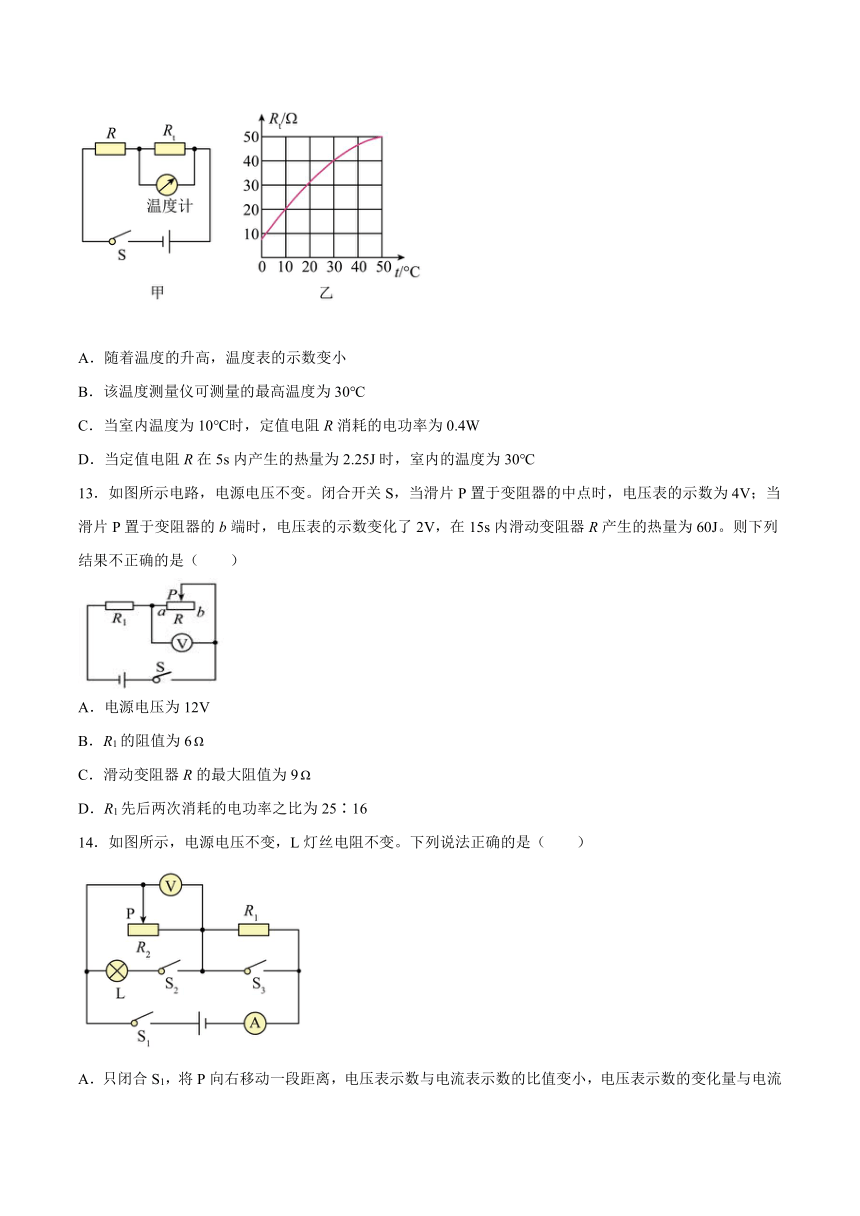

12．小明同学设计了一个室内温度测量仪，其简化电路如图甲所示，温度表由量程为0~3V的电压表改装而成，电源电压保持6V不变，定值电阻R＝40Ω，热敏电阻的阻值Rt随温度t变化的关系图像如图乙所示。下列说法正确的是（　　）
A．随着温度的升高，温度表的示数变小
B．该温度测量仪可测量的最高温度为30℃
C．当室内温度为10℃时，定值电阻R消耗的电功率为0.4W
D．当定值电阻R在5s内产生的热量为2.25J时，室内的温度为30℃
13．如图所示电路，电源电压不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内滑动变阻器R产生的热量为60J。则下列结果不正确的是（　　）
A．电源电压为12V
B．R1的阻值为6
C．滑动变阻器R的最大阻值为9
D．R1先后两次消耗的电功率之比为25∶16
14．如图所示，电源电压不变，L灯丝电阻不变。下列说法正确的是（　　）
A．只闭合S1，将P向右移动一段距离，电压表示数与电流表示数的比值变小，电压表示数的变化量与电流表示数的变化量的比值也变小
B．只闭合S1，将P向右移动，R1消耗的功率增加
C．开关S1、S2闭合，S3断开，将P向左移动，电压表示数变大，L的亮度变大，电流表示数变小
D．开关都闭合，将P向右移动，L消耗的功率不变，R2消耗的功率变大
15．如图所示，电源电压不变，Rx是未知阻值的定值电阻，R0是已知阻值的定值电阻。当开关S、S1闭合，S2断开时，电流表的示数是I1，当开关S、S2闭合，S1断开时，电流表示数为I2，下列说法正确的是（　　）
A．当开关S、S2闭合，S1断开时，Rx被短接
B．Rx与R0功率之比是
C．R0消耗功率为
D．未知电阻Rx的阻值为
三、填空题
16．电能表是测量_______的仪表。小易家上次查看电能表示数为，本次查看时电能表读数如图所示，他家在这段时间内消耗的电能为_______kW h。
17．在“怎样使两个灯泡都亮起来”的活动中，小明采用图甲方法连接，两个灯泡都亮了。这时两灯的连接方式是______。若电源电压为3V，灯泡的规格均为“3V 0.6A”，若通过它的电流随两端电压的变化关系如图乙所示，则每个灯泡的实际功率是______W。
四、实验题
18．测额定电压是3.8V小灯泡的额定功率和正常发光时的电阻的实验中：
①按实验要求，把下左图中所给实物连接图补充完整____。
②开关S闭合前，滑动变阻器的滑片P应放在______端。（左、右）
③实验时，调节滑动变阻器接入电路的阻值，使电压表的示数为_____V。此时电流表示数如下图所示，则通过小灯泡的电流是_____A，小灯泡的额定功率是________W，小灯泡正常发光时的电阻是________Ω。
19．小明做“测定小灯泡电阻”的实验设计如图所示，连接的实物电路如图甲，电源电压为3V，小灯泡的额定电压为2.5V。
（1）用笔画线替代导线添加一根导线，将实物电路连接完整______；
（2）在连接电路时，开关必须______；为了保护电路的安全，滑动变阻器的滑片应移至最______端（选填“左”或“右”）。
（3）他将测得的数据绘制成了图乙所示的图像，由图像可知小灯泡正常发光时的电阻是______ Ω，且小灯泡的电阻是变化的，这是因为小灯泡的电阻受______的影响造成；
（4）小明受老师的提醒，也可以来探究小灯泡的实际功率与其实际电压的关系。请结合乙图中的信息回答以下问题：
①小灯泡的额定功率是______W；
②小灯泡的实际功率随着它两端实际电压的增大而______。
五、计算题
20．如图所示电路，电源电压为6V不变，R0=10Ω，小灯泡L标有“12V　6W”（忽略灯丝电阻的变化），求：
（1）小灯泡L的电阻RL；
（2）当S、S1都闭合时，电流表示数；
（3）当S、S1都闭合时，电阻R0每分钟产生的热量。
21．在如图所示的电路中，电阻R1的阻值为10 Ω，滑动变阻器R2标有“50 Ω 2 A”字样，电流表的量程选择“0～3 A”。只闭合开关S1，电流表的示数为0.8 A；再闭合S2，电流表的示数为1.2 A。求：
（1）电源电压；
（2）电阻R2接入电路的阻值；
（3）该电路的最大电功率。
参考答案
1．C 2．C 3．C 4．B 5．B 6．D 7．B 8．D 9．D 10．B 11．BCD 12．BCD 13．BD 14．BCD 15．BCD
16．电能 90.3
17．串联 0.75
18． 右 3.8 0.38 1.444
19． 断开 右 12.5 温度 0.5 增大
20．（1）；（2）0.85A；（3）216J
21．（1）8V；（2）20Ω；（3）22.4 W
