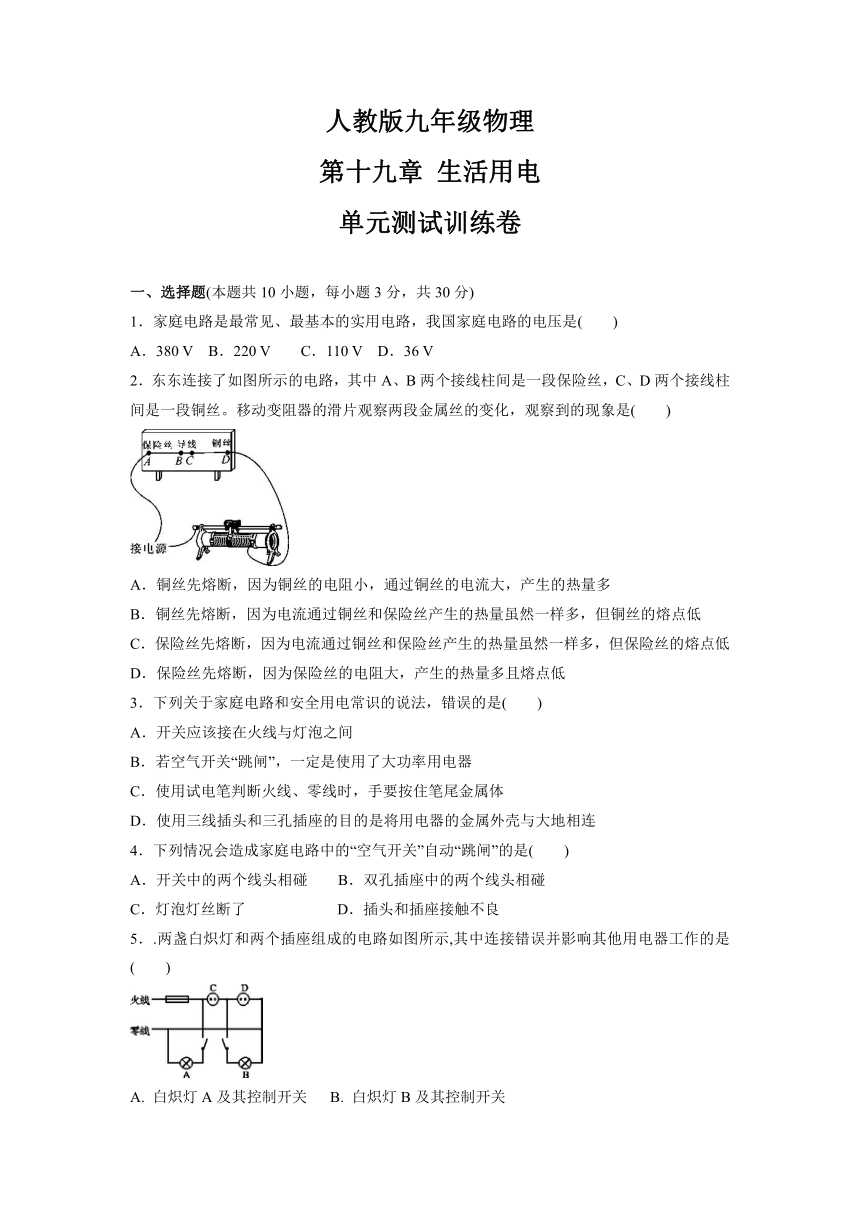

第十九章 生活用电 单元测试训练卷 2021-2022学年人教版九年级物理全一册（有答案）

人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题3分，共30分)
1．家庭电路是最常见、最基本的实用电路，我国家庭电路的电压是(　　)
A．380 V B．220 V C．110 V D．36 V
2．东东连接了如图所示的电路，其中A、B两个接线柱间是一段保险丝，C、D两个接线柱间是一段铜丝。移动变阻器的滑片观察两段金属丝的变化，观察到的现象是( )
A．铜丝先熔断，因为铜丝的电阻小，通过铜丝的电流大，产生的热量多
B．铜丝先熔断，因为电流通过铜丝和保险丝产生的热量虽然一样多，但铜丝的熔点低
C．保险丝先熔断，因为电流通过铜丝和保险丝产生的热量虽然一样多，但保险丝的熔点低
D．保险丝先熔断，因为保险丝的电阻大，产生的热量多且熔点低
3．下列关于家庭电路和安全用电常识的说法，错误的是(　　)
A．开关应该接在火线与灯泡之间
B．若空气开关“跳闸”，一定是使用了大功率用电器
C．使用试电笔判断火线、零线时，手要按住笔尾金属体
D．使用三线插头和三孔插座的目的是将用电器的金属外壳与大地相连
4．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是(　　)
A．开关中的两个线头相碰 B．双孔插座中的两个线头相碰
C．灯泡灯丝断了 D．插头和插座接触不良
5．.两盏白炽灯和两个插座组成的电路如图所示,其中连接错误并影响其他用电器工作的是(　　)
A. 白炽灯A及其控制开关 B. 白炽灯B及其控制开关
C. 插座C D. 插座D
6．某同学想设计一个家庭厨房电路，现在有2 000 W的电磁炉一个，800 W的微波炉一个，800 W的电饭锅一个，100 W的抽油烟机一台，10 W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理(　　)
A． 16 A B． 20 A C． 32 A D． 40 A
7．如图是人们在生活用电中的几种做法，其中正确的是(　　)
　　　　　　　　
　　　　
　　　　　　
　　　
8．如图所示是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试三孔插座的左、右孔，氖管均发光。若电路中只有一处故障，则( )
A．电热水壶所在电路的b、c间断路
B．插座的接地线断路
C．电路的c、d间导线断路
D．电路的a、b间导线断路
9．如图是某家庭电路的一部分，下列说法正确的是( )
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用测电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路

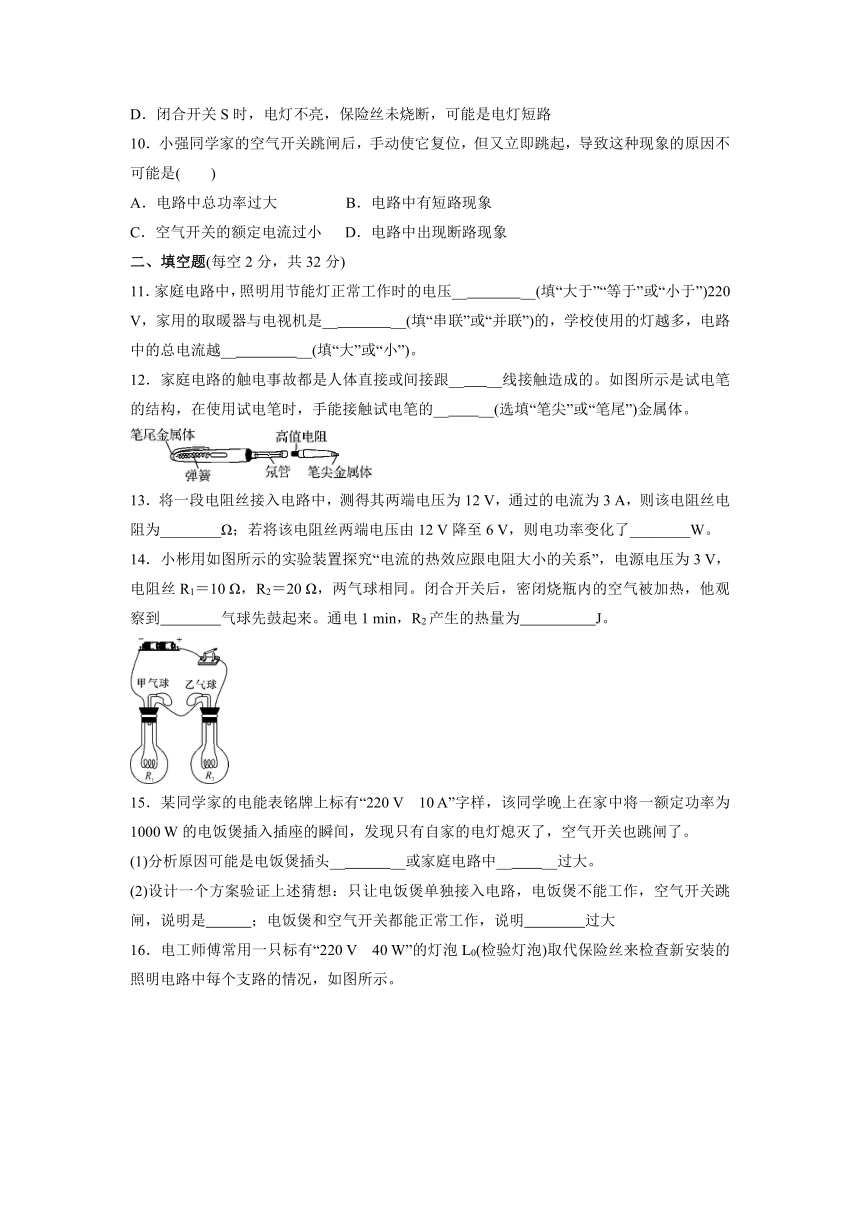

10．小强同学家的空气开关跳闸后，手动使它复位，但又立即跳起，导致这种现象的原因不可能是( )
A．电路中总功率过大 B．电路中有短路现象
C．空气开关的额定电流过小 D．电路中出现断路现象
二、填空题(每空2分，共32分)
11．家庭电路中，照明用节能灯正常工作时的电压__ __(填“大于”“等于”或“小于”)220 V，家用的取暖器与电视机是__ __(填“串联”或“并联”)的，学校使用的灯越多，电路中的总电流越__ __(填“大”或“小”)。
12．家庭电路的触电事故都是人体直接或间接跟__ __线接触造成的。如图所示是试电笔的结构，在使用试电笔时，手能接触试电笔的__ __(选填“笔尖”或“笔尾”)金属体。
13．将一段电阻丝接入电路中，测得其两端电压为12 V，通过的电流为3 A，则该电阻丝电阻为________Ω；若将该电阻丝两端电压由12 V降至6 V，则电功率变化了________W。
14．小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3 V，电阻丝R1＝10 Ω，R2＝20 Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到 气球先鼓起来。通电1 min，R2产生的热量为 J。
15．某同学家的电能表铭牌上标有“220 V　10 A”字样，该同学晚上在家中将一额定功率为1000 W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了。
(1)分析原因可能是电饭煲插头__ __或家庭电路中__ __过大。
(2)设计一个方案验证上述猜想：只让电饭煲单独接入电路，电饭煲不能工作，空气开关跳闸，说明是 ；电饭煲和空气开关都能正常工作，说明 过大
16．电工师傅常用一只标有“220 V　40 W”的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
(1)如果要检查L1支路，则要同时闭合的开关是__ __。
(2)如果L2支路完好无损，则在只闭合S、S2时，L0的发光情况是__ __(填“比正常发光时亮”“正常发光”或“比正常发光时暗”)。
(3)当只闭合S、S3时，L0正常发光，则L3所在的支路__ __。
三、作图题(12分)
17．请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。
　　　　　
18．如图所示，两根电阻丝规格相同且电阻不变，旋钮开关S转动至断开位置，电路不工作；开关S转动至低挡位置，电路处于低功率工作状态，仅有一根电阻丝发热；开关S转动至高挡位置，电路处于高功率工作状态，两根电阻丝都发热。请以笔画线代替导线完成电路连接。
四、综合应用题(26分)
19. 超导限流器是一种短路故障限制装置，它的电阻R随电流I的变化关系如图甲所示，现将它接入如图乙所示的照明电路中，X为用电器，照明电压为220 V。
(1)当电路中的电流为5 A时，用电器X消耗的电功率是多大？
(2)为使用电器X被短路后电路能保持稳定状态，超导限流器的阻值应满足什么条件？
(3)在超导限流器的阻值满足的条件下，有人把超导限流器称为“不断电熔丝”，请你说明理由。
20. 如图所示，在某电子产品的电路中，A为一根5 A的保险丝，B、C均为3 A的保险丝。R1＝21 Ω，R2＝18 Ω。当S1闭合S2断开时，通过R1的电流为2.4 A。问当S1、S2都闭合时，
(1)流过A保险丝的电流为多少A
(2)哪根保险丝有可能熔断？该根保险丝应该选用下表中的直径为多大的保险丝？
参考答案
一、选择题
1-5BDBBC 6-10BBCBD
二、填空题
11．等于 并联 大
12．火 笔尾
13．4 27
14. 乙 12
15. (1)短路 总功率 (2)短路 总功率
16. (1)S和S1 (2)比正常发光时暗 (3)短路
三、作图题
17. 解：如图所示
18. 解：如图所示
四、综合应用题
19. 解：(1)I＝5 A时，限流器电阻为0，
用电器X消耗的电功率P＝UI＝220 V×5 A＝1 100 W。
(2)X被短路后，为使电路保持稳定状态，限流器电阻不能为0，I′≥20 A，故有R＝≤＝11 Ω，所以0(3)当电路中的电流小于某一电流值(20 A)时，限流器电阻为0，电路正常工作；当电路短路时，限流器电阻为一定值，此时电路中的电流减小，处于稳定状态，电路中仍有电流，电路没有被切断。
20. 解：(1)仅S1闭合时，电阻R1单独接入电路，由I＝可知，电源电压：U＝U1＝I1R1＝2.4 A×21 Ω＝50.4 V，当S1，S2都闭合时，电阻R1与电阻R2并联，通过R2的电流：I2＝＝＝2.8 A，因为并联电路干路总电流等于各支路的电流之和，所以通过保险丝A的电流：I＝I1＋I2＝2.4 A＋2.8 A＝5.2 A。
(2)根据表中数据和上述计算结果可知：I＞5 A，I1＜3 A，I2＜3 A，所以保险丝A会熔断，应选择直径为1.26 mm的保险丝。
