4.5变阻器的使用(1)

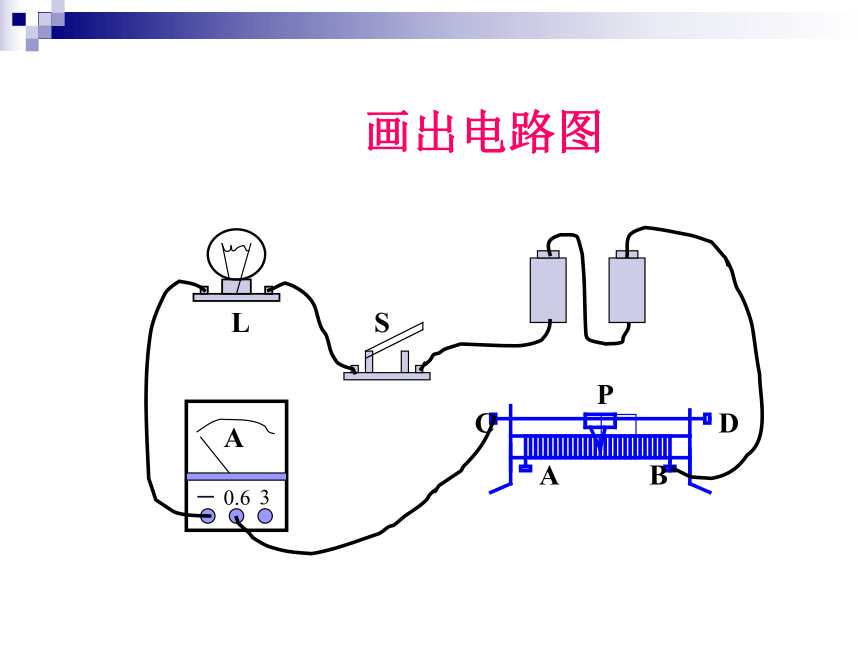

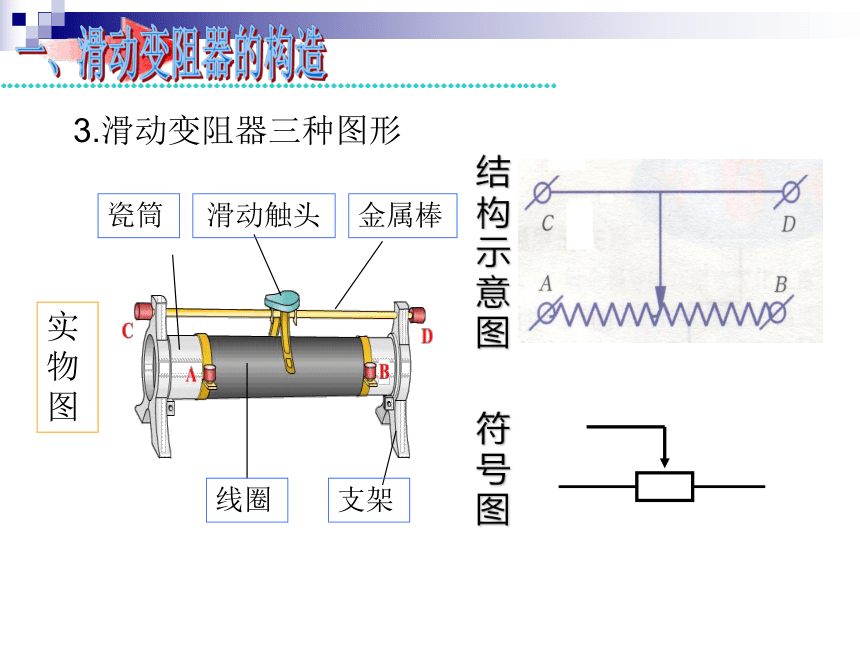

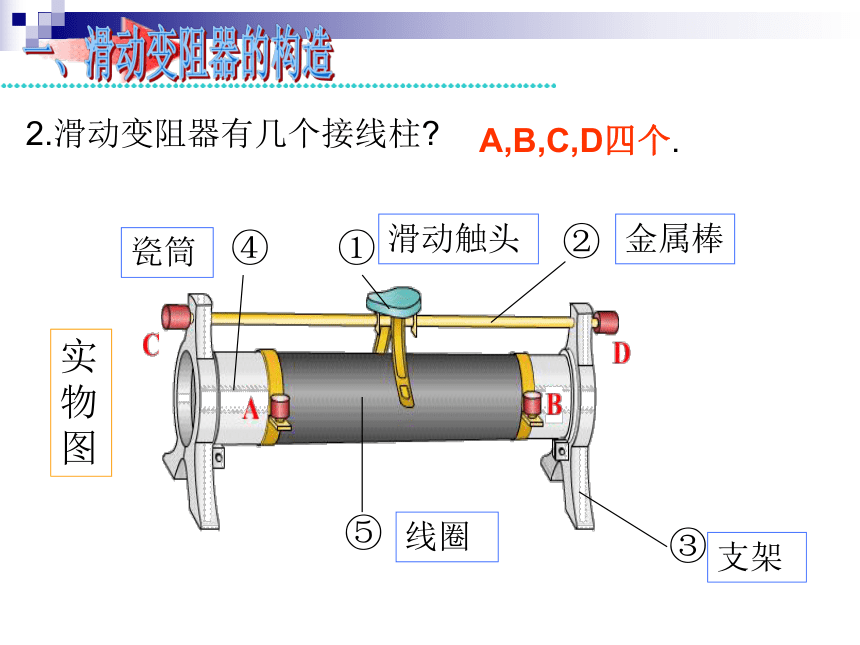

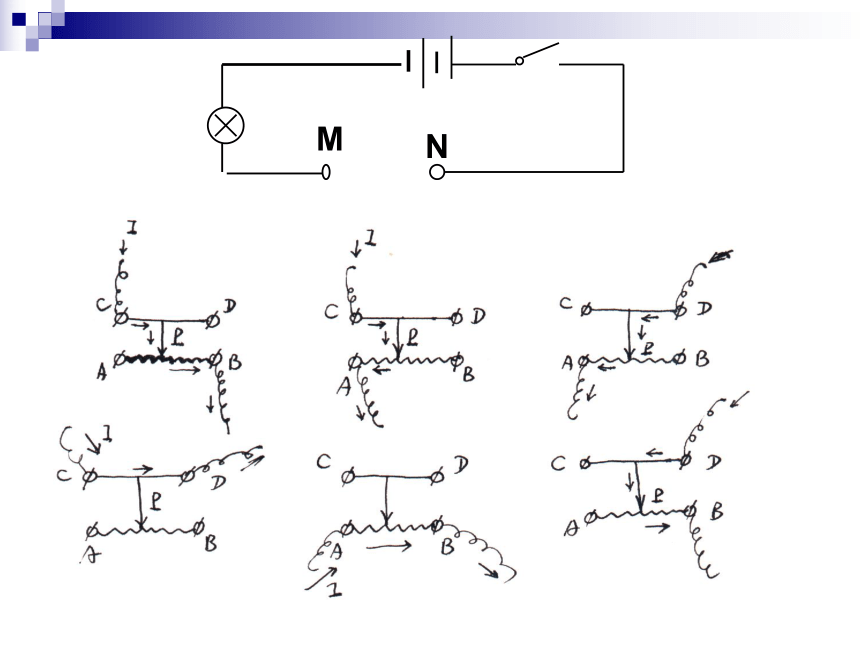

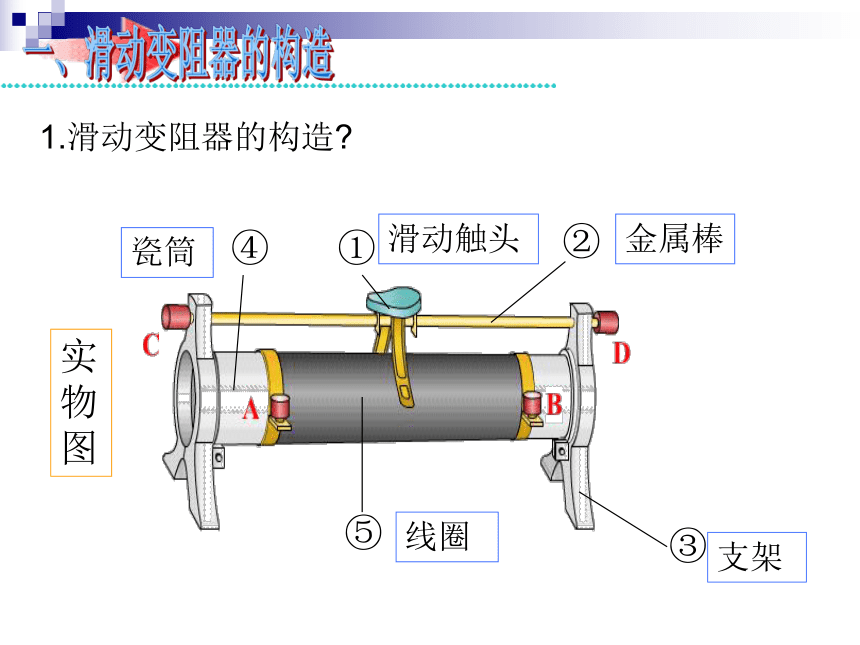

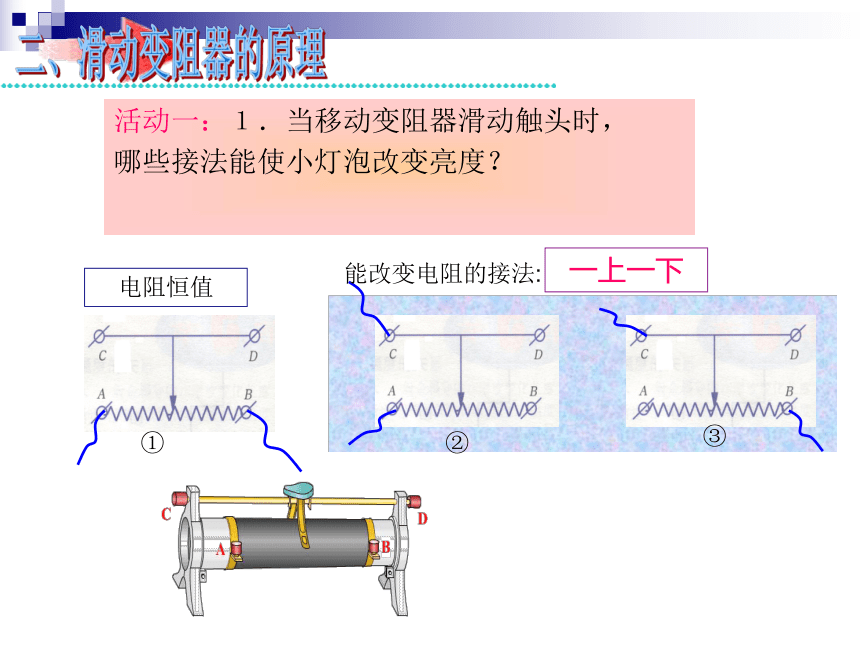

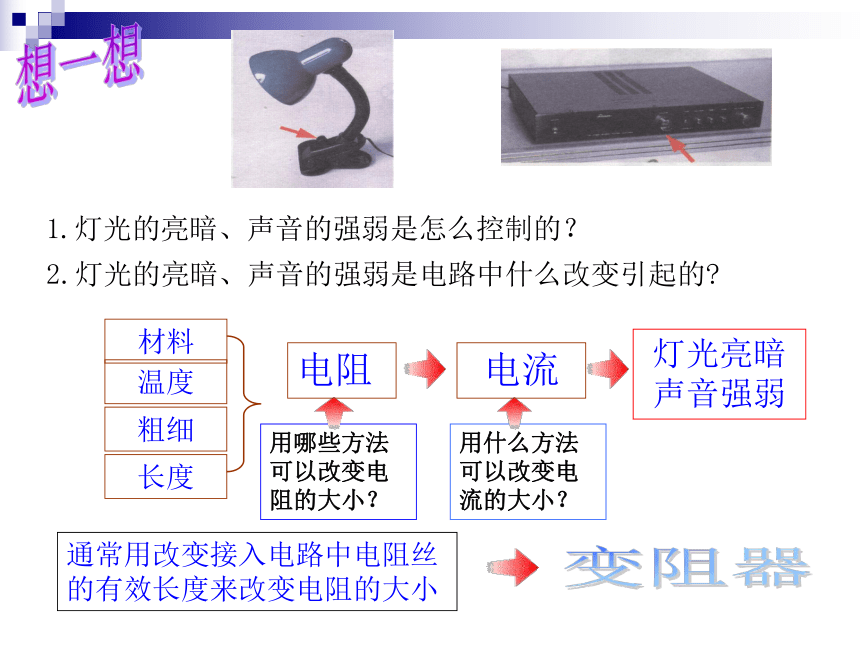

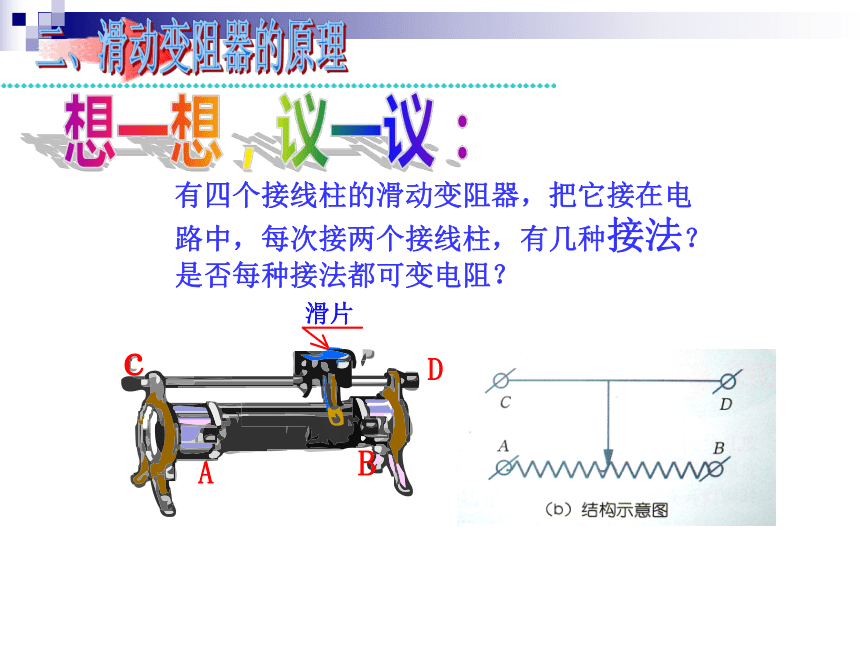

课件22张PPT。变阻器的使用第四章　第五节林加伟1.灯光的亮暗、声音的强弱是怎么控制的？用什么方法可以改变电流的大小？电流灯光亮暗声音强弱用哪些方法可以改变电阻的大小？电阻长度材料温度粗细通常用改变接入电路中电阻丝的有效长度来改变电阻的大小变阻器想一想1.滑动变阻器的构造?①②④⑤滑动触头金属棒支架瓷筒线圈实物图③一、滑动变阻器的构造①②④⑤滑动触头金属棒支架瓷筒线圈2.滑动变阻器有几个接线柱?A,B,C,D四个.实物图③一、滑动变阻器的构造3.滑动变阻器三种图形滑动触头金属棒支架瓷筒线圈实物图结构示意图符号图一、滑动变阻器的构造二、滑动变阻器的原理想一想，议一议：有四个接线柱的滑动变阻器，把它接在电路中，每次接两个接线柱，有几种接法？是否每种接法都可变电阻？MN画出电路图能改变电阻的接法:一上一下①③②电阻恒值二、滑动变阻器的原理活动一：１．当移动变阻器滑动触头时，
哪些接法能使小灯泡改变亮度？滑动变阻器的使用滑动变阻器的使用滑动变阻器的使用2. 将滑动变阻器用导线连接,开关合上前,滑动变阻器的滑动触头应在什么位置?为什么?思考1.滑动变阻器上的“20Ω 1A”表示什么意思? 该滑动变阻器的最大电阻值为20欧姆；该滑动变阻器所允许通过的最大电流为1安培3.滑动变阻器的使用原理改变电阻丝的有效长度电阻大小电流大小二、滑动变阻器的原理(1)串联在电路中.
(2)接线柱连接:一上一下.
(3)闭合开关前，滑片P应移到阻值最大处位置.
(4)不超过允许通过的最大电流值。滑动变阻器的使用方法其他变阻器 --旋钮型变阻器实物与图片展示 该变阻器是如何接入电路的?,它的有效电阻是哪段?ＡＢＣ三、滑动变阻器的应用各式各样的变阻器三、滑动变阻器的应用 1.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.小大右练一练三、滑动变阻器的应用
2.滑动变阻器的铭牌上标有“20Ω，1A”字样其中
20Ω表示_____________，
　1A表示____________________. D4、根据电路图将图各元件用导线连接起来。开关合上前，滑动变阻器的滑动触头应滑在什么位置?为什么?本节你学了什么?2.滑动变阻器的二种有效连接方法1.滑动变阻器的构造3.滑动变阻器使用原理改变电阻丝的有效长度电阻大小电流大小本节总结1.书上课后练习
2.作业本课外作业：课后巩固 制作一盏亮度可调
的台灯,并与市场的台
灯进行比较.谢谢
