5.2传感器的应用基础巩固（word含答案）

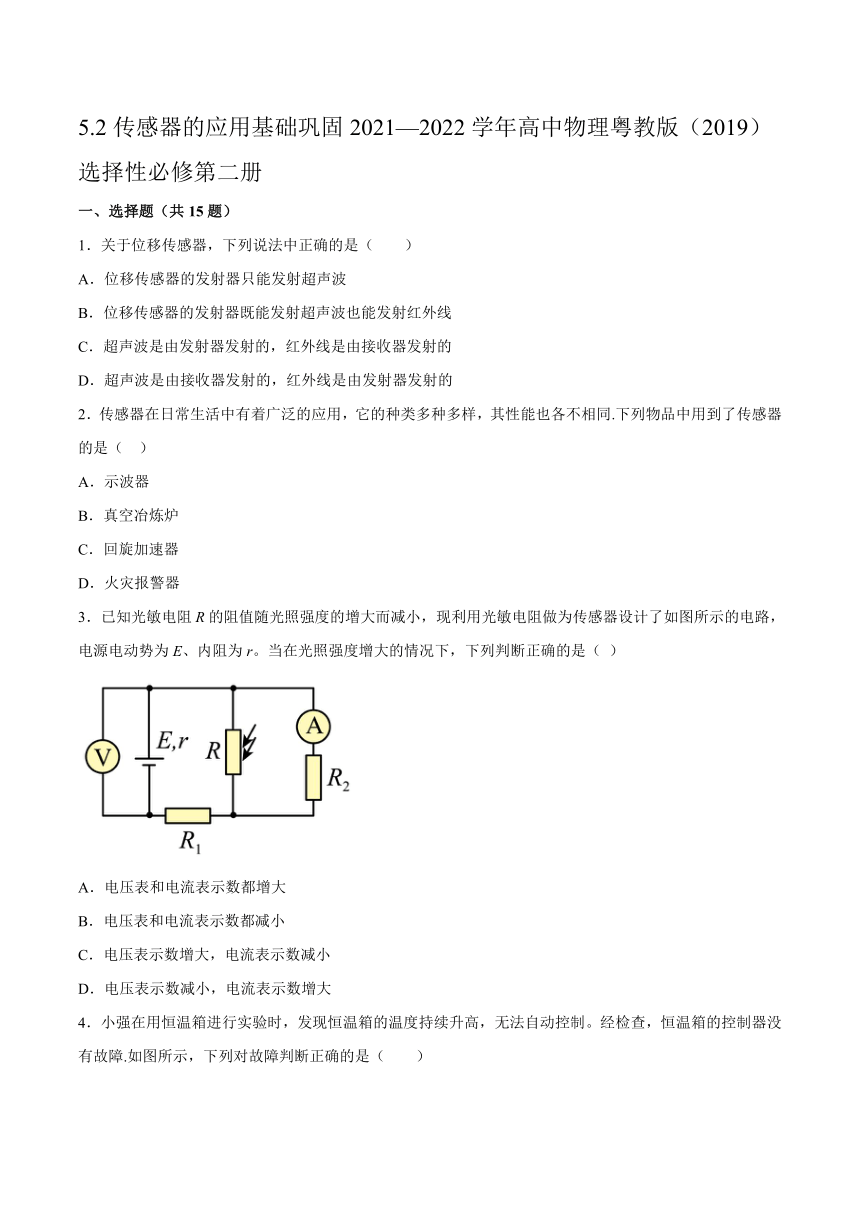

5.2传感器的应用基础巩固2021—2022学年高中物理粤教版（2019）选择性必修第二册
一、选择题（共15题）
1．关于位移传感器，下列说法中正确的是（　　）
A．位移传感器的发射器只能发射超声波
B．位移传感器的发射器既能发射超声波也能发射红外线
C．超声波是由发射器发射的，红外线是由接收器发射的
D．超声波是由接收器发射的，红外线是由发射器发射的
2．传感器在日常生活中有着广泛的应用，它的种类多种多样，其性能也各不相同.下列物品中用到了传感器的是（ ）
A．示波器
B．真空冶炼炉
C．回旋加速器
D．火灾报警器
3．已知光敏电阻R的阻值随光照强度的增大而减小，现利用光敏电阻做为传感器设计了如图所示的电路，电源电动势为E、内阻为r。当在光照强度增大的情况下，下列判断正确的是（ ）
A．电压表和电流表示数都增大
B．电压表和电流表示数都减小
C．电压表示数增大，电流表示数减小
D．电压表示数减小，电流表示数增大

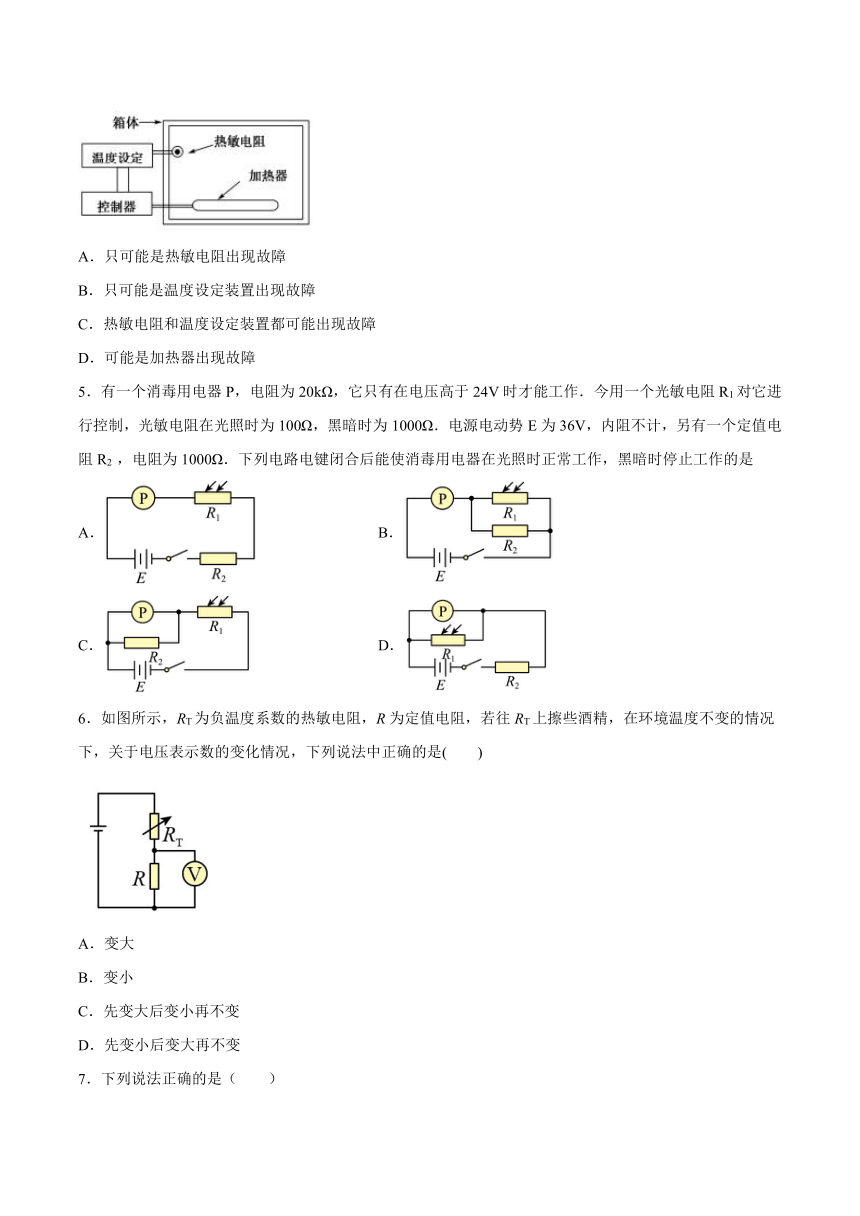

4．小强在用恒温箱进行实验时，发现恒温箱的温度持续升高，无法自动控制。经检查，恒温箱的控制器没有故障.如图所示，下列对故障判断正确的是（　　）
A．只可能是热敏电阻出现故障
B．只可能是温度设定装置出现故障
C．热敏电阻和温度设定装置都可能出现故障
D．可能是加热器出现故障
5．有一个消毒用电器P，电阻为20kΩ，它只有在电压高于24V时才能工作．今用一个光敏电阻R1对它进行控制，光敏电阻在光照时为100Ω，黑暗时为1000Ω．电源电动势E为36V，内阻不计，另有一个定值电阻R2 ，电阻为1000Ω．下列电路电键闭合后能使消毒用电器在光照时正常工作，黑暗时停止工作的是
A． B．
C． D．
6．如图所示，RT为负温度系数的热敏电阻，R为定值电阻，若往RT上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是(　　)
A．变大
B．变小
C．先变大后变小再不变
D．先变小后变大再不变

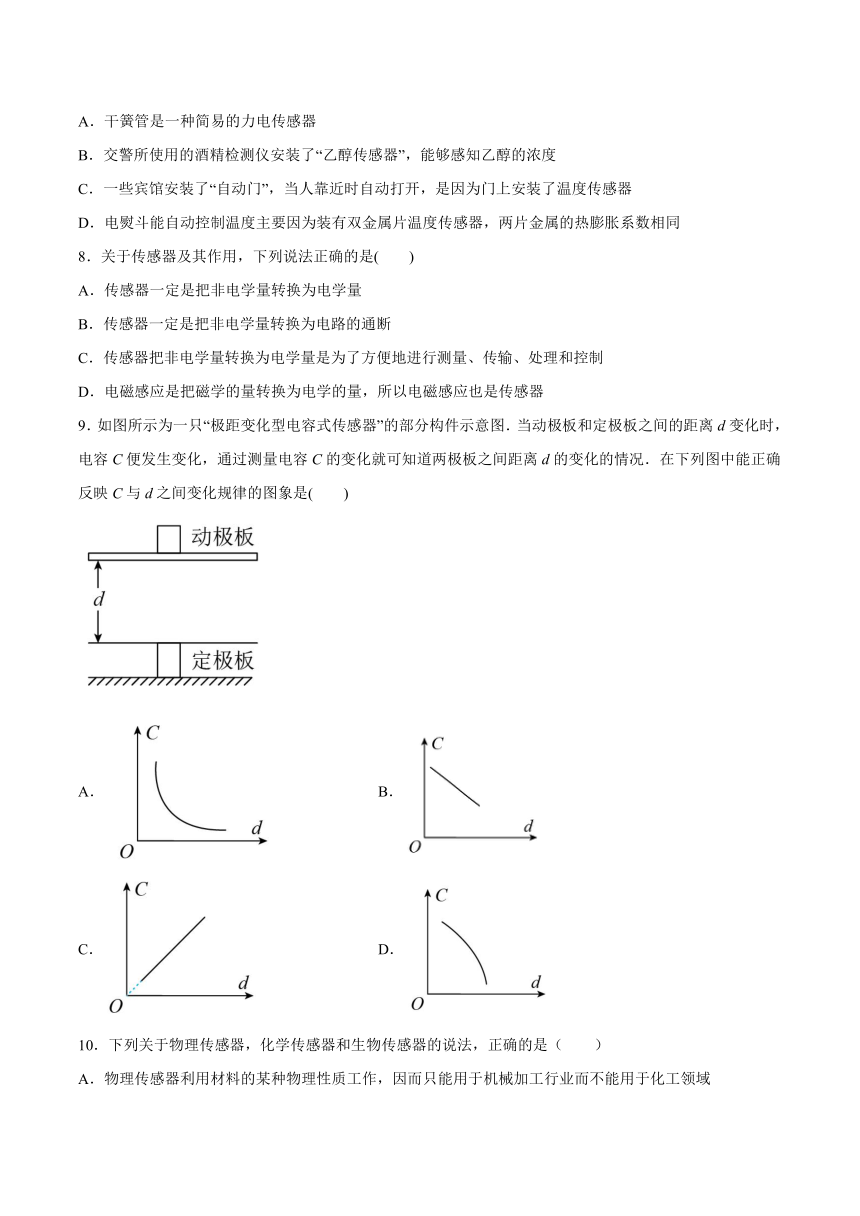

7．下列说法正确的是（　　）
A．干簧管是一种简易的力电传感器
B．交警所使用的酒精检测仪安装了“乙醇传感器”，能够感知乙醇的浓度
C．一些宾馆安装了“自动门”，当人靠近时自动打开，是因为门上安装了温度传感器
D．电熨斗能自动控制温度主要因为装有双金属片温度传感器，两片金属的热膨胀系数相同
8．关于传感器及其作用，下列说法正确的是(　　)
A．传感器一定是把非电学量转换为电学量
B．传感器一定是把非电学量转换为电路的通断
C．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制
D．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器
9．如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化的情况．在下列图中能正确反映C与d之间变化规律的图象是(　　)
A． B．
C． D．
10．下列关于物理传感器，化学传感器和生物传感器的说法，正确的是（　　）
A．物理传感器利用材料的某种物理性质工作，因而只能用于机械加工行业而不能用于化工领域
B．化学传感器是利用某种化学反应来工作的，因而只能输出某种化学物质而不能输出电学量
C．生物传感器的适用范围广，可在任意温度下工作
D．生物传感器由于含有生命物质，因而对使用传感器的环境有一定要求
11．如图是应用光敏电阻设计的实验电路。闭合开关后，用光照向光敏电阻，发现光照强度增加时，灯变得更亮，下列分析正确的有（　　）
A．光敏电阻的阻值随光照强度增加而增大
B．光敏电阻的阻值不随光照强度的变化而变化
C．灯变得更亮，说明电路中的总电阻变小
D．灯变得更亮，说明电路中的总电阻变大
12．如图所示为包含某逻辑电路的一个简单电路图，L为小灯泡。光照射光敏电阻时，其阻值将变得远小于R，则下列说法正确的是（ ）
A．其中的逻辑电路是非门电路；当光敏电阻受到光照时，小灯泡L不发光
B．其中的逻辑电路是非门电路；当光敏电阻受到光照时，小灯泡L发光
C．其中的逻辑电路是与门电路；当光敏电阻受到光照时，小灯泡L不发光
D．其中的逻辑电路是或门电路；当光敏电阻受到光照时，小灯泡L发光
13．电子眼系统通过路面下埋设的感应线来感知汽车的压力。感应线是一个压电薄膜传感器，压电薄膜在受压时两端产生电压，电压随压力变化而变化，压力越大电压越大，压力不变，电压一定。压电薄膜与电容器C、电阻R组成图甲所示的回路。红灯亮时，如果汽车的前、后轮先后经过感应线，回路中会产生两个脉冲电流，如图乙所示，即视为“闯红灯”，电子眼自动拍照记录。则红灯亮时（　　）
A．车轮停在感应线上时电阻R上有恒定电流
B．车轮经过感应线的过程中，电容器先放电后充电
C．车轮经过感应线的过程中，电阻R上的电流一直增大
D．汽车前轮刚越过感应线，又倒回到线内，会被电子眼拍照
14．下列关于几种传感器的说法不正确的是（　　）
A．电子秤所使用的测力装置是力传感器
B．电饭锅常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起
C．电熨斗需要较高温度熨烫时，要调节温度旋钮，使升降螺丝上移并推动弹性铜片上移
D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量
15．如图甲所示的电路中，理想变压器原、副线圈匝数比为10：1，原线圈接入图乙所示的正弦脉冲电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，R0为定值电阻，R为半导体热敏电阻，其阻值随温度的升高而减小。下列说法中正确的是（　　）
A．图乙中电压的有效值为220V B．电压表的示数为11V
C．R处出现火警时电流表示数变小 D．R处出现火警时电阻R0消耗的电功率减小
二、填空题（共4题）
16．与金属不同的是，有些半导体的导电能力随温度的升高而________，故可以用半导体材料制作________。
17．与热敏电阻相比，金属热电阻的______________好，测温范围______，但________较差。
18．如图所示，为定值电阻，为负温度系数热敏电阻，L为小灯泡、当温度降低时，两端的电压______，电流表的示数______，小灯泡的亮度变______。
19．已知一热敏电阻当温度从升至时阻值从几千欧姆降至几百欧姆，某同学利用伏安法测量其阻值随温度的变化关系。所用器材：电源E、开关S、滑动变阻器R（最大阻值为）、电压表（可视为理想电表）和毫安表（内阻约为），设计电路如图（a）。
(1)实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值。若某次测量中电压表和毫安表的示数分别为5.5V和3.0mA，则此时热敏电阻的阻值为________（保留2位有效数字）。实验中得到的该热敏电阻阻值R随温度t变化的曲线如图（b）所示；
(2)将热敏电阻从温控室取出置于室温下，得达到热平衡后热敏电阻的阻值为。由图（b）求得，此时室温为__________（保留3位有效数字）；
(3)利用实验中的热敏电阻可以制作温控报警器，其电路的一部分如图（c）所示。图中，E为直流电源（电动势为9V内阻可忽略）；当环境温度过高图中的输出电压达到或超过6.0V时，触发报警器（图中未画出）报警。若要求开始报警时环境温度为，则图中________（填“R1”或“R2”）应使用热敏电阻，另一固定电阻的阻值应为________（保留2位有效数字）。
三、综合题（共4题）
20．调查学校和你居住的社区里有哪些地方用到了传感器。在老师的指导下，了解其物理原理。
21．如图（a）所示是反射式光纤位移传感器的工作原理图，由恒定光强的光源发出的光进入入射光纤，并从入射光纤的出射端射向被测物体，使被测物体反射的光部分被接收光纤接收。由图（b）可知，光纤探头的光照与发射光和接收光的重合面积有关，试讨论光纤探头的光照随物体距离的变化情况。
22．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随着温度变化的特性来工作的。如图（a）所示，电源的电动势E=9.0V，内阻不计；G为灵敏电流计，内阻Rg保持不变；RT为热敏电阻，其电阻阻值与温度的变化关系如图（b）所示。闭合开关S，当R的温度等20℃时，电流表示数I1=2mA；当电流表的示I2=3.6mA时，热敏电阻的温度是多少？
23．如图，电磁继电器和热敏电阻R1等元件组成了恒温箱控制电路，R1处于恒温箱内。电源电动势E=6V，内阻不计，继电器线圈的电阻R0=100Ω。下右图为热敏电阻的R1－t图象，且已知在50～150范围内，热敏电阻的阻值随温度的变化规律是：R1t=常数，电阻R2是可变电阻。当线圈中的电流增加到20mA时，继电器的衔铁被吸合，已知此时可变电阻R2=125Ω，恒温箱保持60恒温。左图中的“电源”是恒温箱加热器的电源。
(1)60时，热敏电阻R1的阻值是多少？
(2)应该把恒温箱的加热器接在A、B端还是C、D端？
(3)如果要使恒温箱内的温度保持100，可变电阻R2的阻值应调为多少？
(4)欲将恒温箱的温度调高一些，应将R2的阻值调大还是调小？
参考答案
1．B
2．D
3．B
4．C
5．C
6．D
7．B
8．C
9．A
10．D
11．C
12．B
13．D
14．C
15．B
16．增强 热敏电阻
17．化学稳定性 大 灵敏度
18．减小 减小 亮
19．1.8 28.0（27.8~282） R1 1.6
20．
楼道应用了声电传感器，将声音转换成电信号，可以控制灯泡的通断。
自动开关门应用了红外线传感器，当人靠近时，探测到人发出的红外线，从而转换为电信号，控制门的开启与关闭。
21．
当物体距探头越远，即d越大时，入射光锥和接收光锥的重合面积B′越大，因此进入接收光纤的光越多，所以光纤探头的光照随物体距离的增大而增大。
22．120℃
23．(1)；(2)AB；(3)；(4)调大
