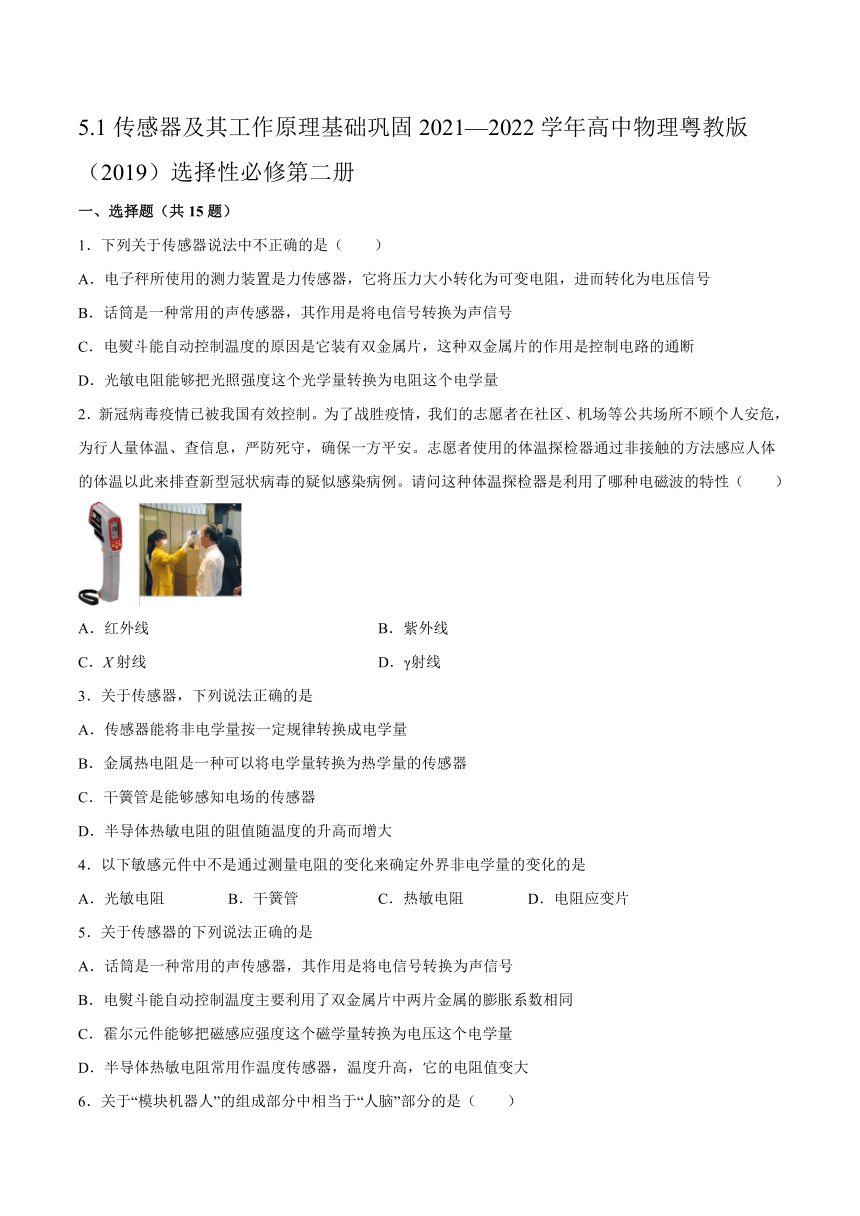

5.1传感器及其工作原理基础巩固2021—2022学年高中物理粤教版(2019)选择性必修第二册
一、选择题(共15题)
1.下列关于传感器说法中不正确的是(  )
A.电子秤所使用的测力装置是力传感器,它将压力大小转化为可变电阻,进而转化为电压信号
B.话筒是一种常用的声传感器,其作用是将电信号转换为声信号
C.电熨斗能自动控制温度的原因是它装有双金属片,这种双金属片的作用是控制电路的通断
D.光敏电阻能够把光照强度这个光学量转换为电阻这个电学量
2.新冠病毒疫情已被我国有效控制。为了战胜疫情,我们的志愿者在社区、机场等公共场所不顾个人安危,为行人量体温、查信息,严防死守,确保一方平安。志愿者使用的体温探检器通过非接触的方法感应人体的体温以此来排查新型冠状病毒的疑似感染病例。请问这种体温探检器是利用了哪种电磁波的特性(  )
A.红外线 B.紫外线
C.X射线 D.γ射线
3.关于传感器,下列说法正确的是
A.传感器能将非电学量按一定规律转换成电学量
B.金属热电阻是一种可以将电学量转换为热学量的传感器
C.干簧管是能够感知电场的传感器
D.半导体热敏电阻的阻值随温度的升高而增大
4.以下敏感元件中不是通过测量电阻的变化来确定外界非电学量的变化的是
A.光敏电阻 B.干簧管 C.热敏电阻 D.电阻应变片
5.关于传感器的下列说法正确的是
A.话筒是一种常用的声传感器,其作用是将电信号转换为声信号
B.电熨斗能自动控制温度主要利用了双金属片中两片金属的膨胀系数相同
C.霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量
D.半导体热敏电阻常用作温度传感器,温度升高,它的电阻值变大
6.关于“模块机器人”的组成部分中相当于“人脑”部分的是( )
A.执行器 B.传感器 C.控制器 D.敏感元件
7.关于传感器,下列说法正确的是(  )
A.传感器能将电学量按一定规律转换成非电学量
B.干簧管是能够感知电场的传感器
C.半导体热敏电阻的阻值一定随温度的升高而减小
D.金属热电阻一般选用线性好,温度系数较大的材料制成

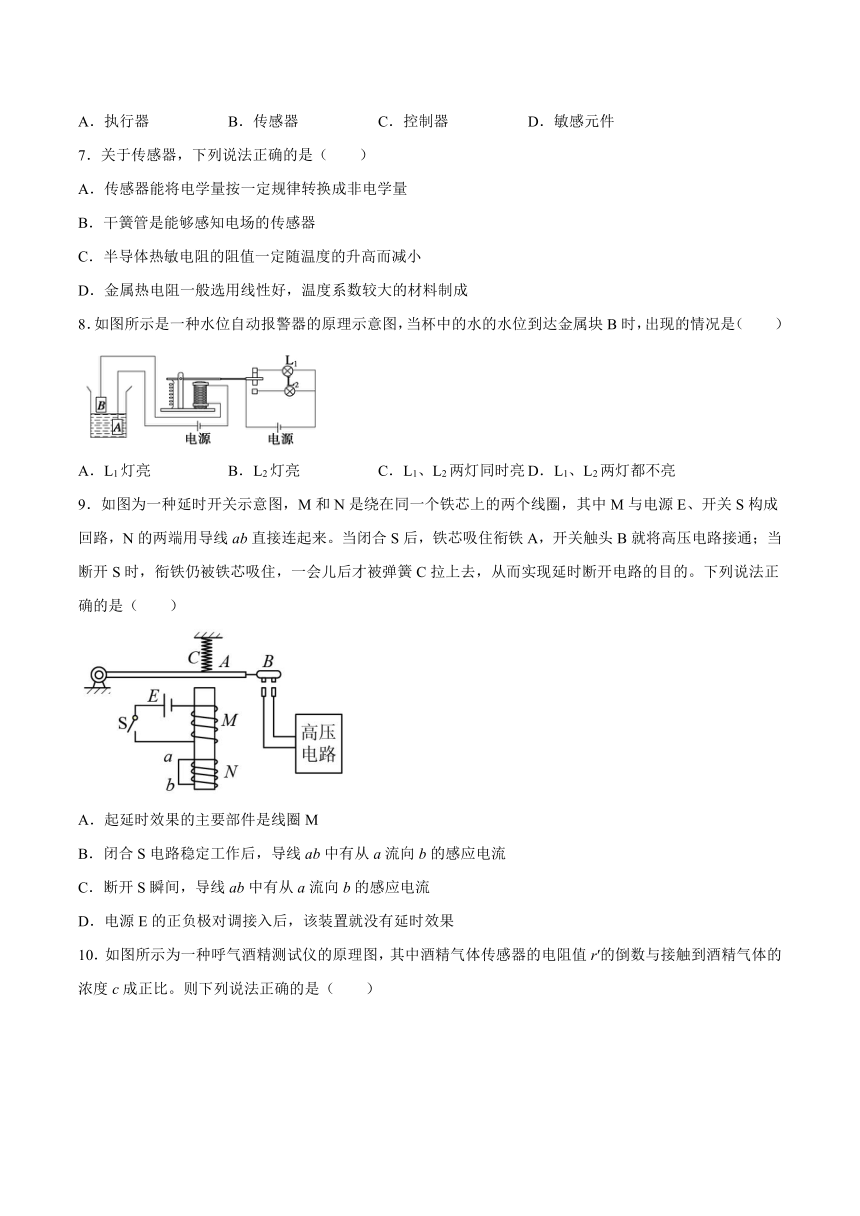

8.如图所示是一种水位自动报警器的原理示意图,当杯中的水的水位到达金属块B时,出现的情况是(  )
A.L1灯亮 B.L2灯亮 C.L1、L2两灯同时亮 D.L1、L2两灯都不亮
9.如图为一种延时开关示意图,M和N是绕在同一个铁芯上的两个线圈,其中M与电源E、开关S构成回路,N的两端用导线ab直接连起来。当闭合S后,铁芯吸住衔铁A,开关触头B就将高压电路接通;当断开S时,衔铁仍被铁芯吸住,一会儿后才被弹簧C拉上去,从而实现延时断开电路的目的。下列说法正确的是(  )
A.起延时效果的主要部件是线圈M
B.闭合S电路稳定工作后,导线ab中有从a流向b的感应电流
C.断开S瞬间,导线ab中有从a流向b的感应电流
D.电源E的正负极对调接入后,该装置就没有延时效果

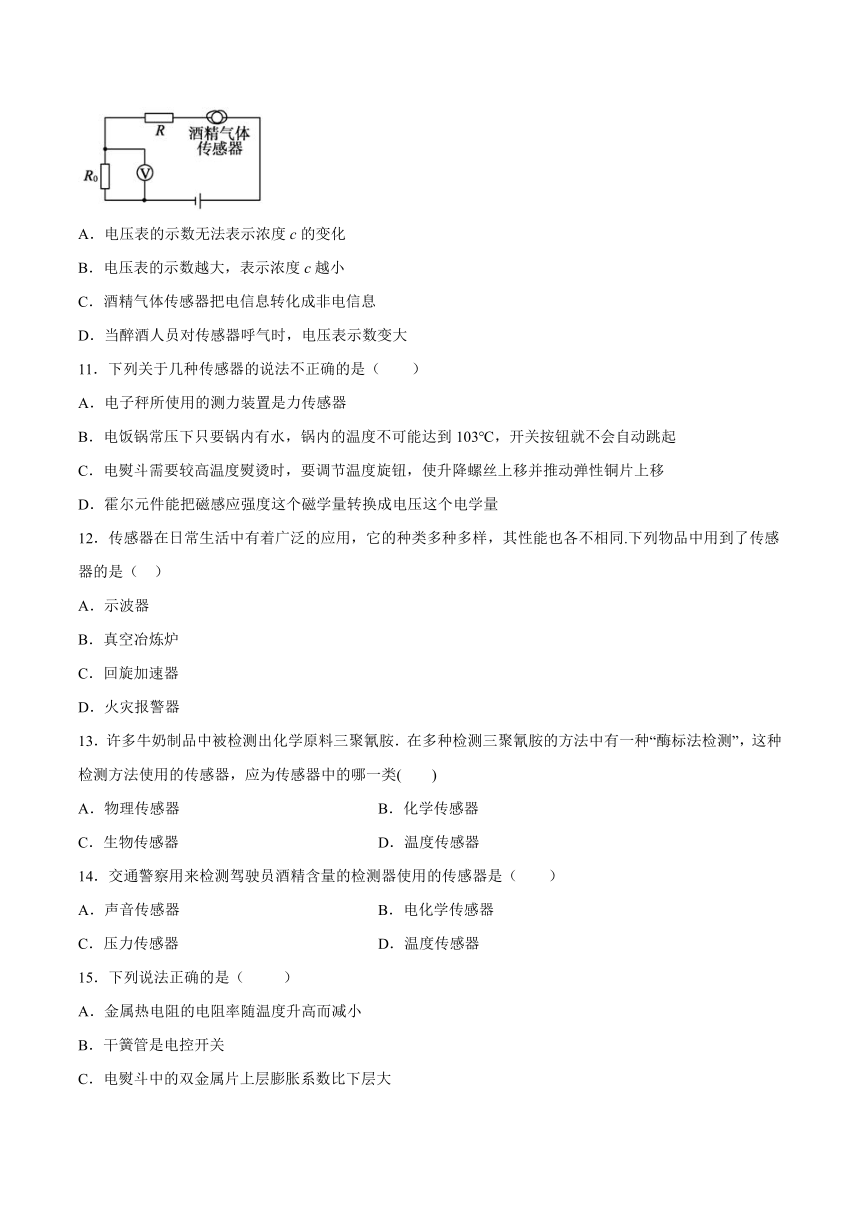

10.如图所示为一种呼气酒精测试仪的原理图,其中酒精气体传感器的电阻值r′的倒数与接触到酒精气体的浓度c成正比。则下列说法正确的是(  )
A.电压表的示数无法表示浓度c的变化
B.电压表的示数越大,表示浓度c越小
C.酒精气体传感器把电信息转化成非电信息
D.当醉酒人员对传感器呼气时,电压表示数变大
11.下列关于几种传感器的说法不正确的是(  )
A.电子秤所使用的测力装置是力传感器
B.电饭锅常压下只要锅内有水,锅内的温度不可能达到103℃,开关按钮就不会自动跳起
C.电熨斗需要较高温度熨烫时,要调节温度旋钮,使升降螺丝上移并推动弹性铜片上移
D.霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量
12.传感器在日常生活中有着广泛的应用,它的种类多种多样,其性能也各不相同.下列物品中用到了传感器的是( )
A.示波器
B.真空冶炼炉
C.回旋加速器
D.火灾报警器
13.许多牛奶制品中被检测出化学原料三聚氰胺.在多种检测三聚氰胺的方法中有一种“酶标法检测”,这种检测方法使用的传感器,应为传感器中的哪一类(  )
A.物理传感器 B.化学传感器
C.生物传感器 D.温度传感器
14.交通警察用来检测驾驶员酒精含量的检测器使用的传感器是(  )
A.声音传感器 B.电化学传感器
C.压力传感器 D.温度传感器
15.下列说法正确的是( )
A.金属热电阻的电阻率随温度升高而减小
B.干簧管是电控开关
C.电熨斗中的双金属片上层膨胀系数比下层大
D.光敏电阻导电性能随光强增强而减小
二、填空题(共4题)

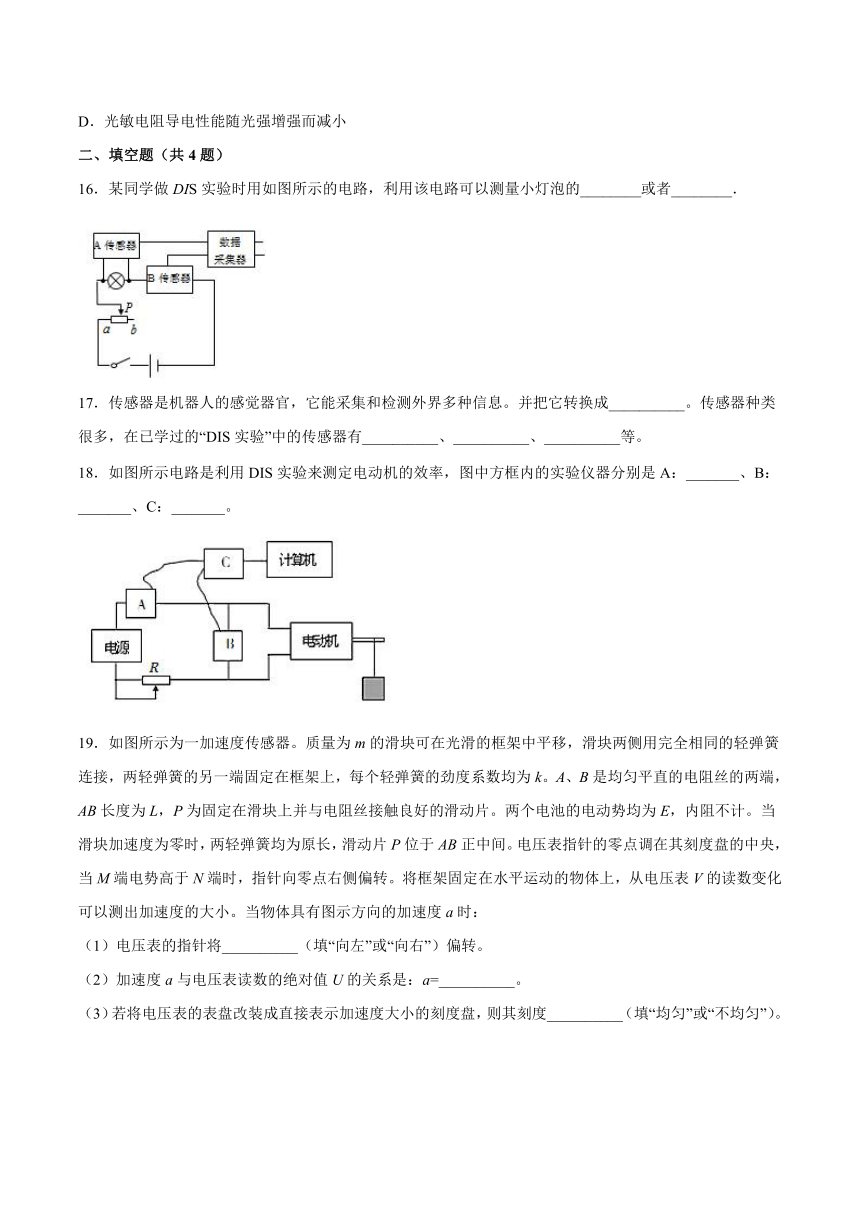

16.某同学做DIS实验时用如图所示的电路,利用该电路可以测量小灯泡的________或者________.
17.传感器是机器人的感觉器官,它能采集和检测外界多种信息。并把它转换成__________。传感器种类很多,在已学过的“DIS实验”中的传感器有__________、__________、__________等。
18.如图所示电路是利用DIS实验来测定电动机的效率,图中方框内的实验仪器分别是A:_______、B:_______、C:_______。
19.如图所示为一加速度传感器。质量为m的滑块可在光滑的框架中平移,滑块两侧用完全相同的轻弹簧连接,两轻弹簧的另一端固定在框架上,每个轻弹簧的劲度系数均为k。A、B是均匀平直的电阻丝的两端,AB长度为L,P为固定在滑块上并与电阻丝接触良好的滑动片。两个电池的电动势均为E,内阻不计。当滑块加速度为零时,两轻弹簧均为原长,滑动片P位于AB正中间。电压表指针的零点调在其刻度盘的中央,当M端电势高于N端时,指针向零点右侧偏转。将框架固定在水平运动的物体上,从电压表V的读数变化可以测出加速度的大小。当物体具有图示方向的加速度a时:
(1)电压表的指针将__________(填“向左”或“向右”)偏转。
(2)加速度a与电压表读数的绝对值U的关系是:a=__________。
(3)若将电压表的表盘改装成直接表示加速度大小的刻度盘,则其刻度__________(填“均匀”或“不均匀”)。
三、综合题(共4题)
20.霍尔元件是一种能将磁感应强度这一磁学量转换成电压这一电学量的传感器,其基本结构如图所示,M为半导体薄片(砷化镓),B为外加与薄片垂直的磁场,a、b、c、d为霍尔电极。若在ab方向通以恒定电流I,请简要分析霍尔电势的形成过程及方向。
21.有三个失去标记的元件,分别是定值电阻、热敏电阻和光敏电阻.为识别它们,可将这三个元件分别接入如图所示电路中的A、B两点间。用黑纸包住元件或者把元件置入热水中,观察欧姆表的示数变化,这样就可将它们区分开来。请简述其中的原理。
22.图是一种电感式微小位移传感器的原理图。1是待测位移的物体,3是空心线圈,软铁芯2插在线圈3中并且可以随着物体1在线圈中左右平移。这种传感器可以把被测物体位移的大小转换为线圈自感系数的大小,请定性说明它的工作原理,并尝试设计与线圈3相连的电路。
23.当前大量使用的磁敏器件是霍尔元件与集成电路制作在一起的磁传感器,它有以下两种。
(1)一种是“线性”的。它是将霍尔元件和放大器集成在一个芯片内,其输出的电压与感受到的磁感应强度成正比地连续变化。请你提出一种方案,利用它来测量电流的大小。
(2)另一种叫作“开关型”的。当磁场增强到一定程度时它才会输出高电势,而在磁场弱到一定程度时输出低电势,它只能像开关一样在高、低电势之间跃变。请你提出一种方案,利用它来测量物体的转速。
参考答案
1.B
2.A
3.A
4.B
5.C
6.C
7.C
8.B
9.C
10.D
11.C
12.D
13.C
14.B
15.C
16.功率 电阻
17.电信号 力传感器 电流传感器 电压传感器
18.电流传感器 电压传感器 数据采集器
19.向左 均匀
20.
根据左手定则知,自由电子向d电极偏转,所以d电极这一侧聚集负电荷,另一端聚集正电荷,所以d点的电势低于c点的电势,cd两点间形成电势差,方向在半导体外部由c指向d。
21.
当用墨纸包住元件时,光线被挡住,光敏电阻阻值变化,其它两个电阻阻值不变,所以欧姆表示数变化较大的是光敏电阻,欧姆表示数不变化的是定值电阻和热敏电阻;当把元件放入热水中时,温度升高,热敏电阻阻值变化,其它两个电阻阻值不变,所以欧姆表的示数变化较大的是热敏电阻,欧姆表示数不变化的是定值电阻和光敏电阻。
22.
线圈3中通入正弦变化的交流电,电路的电流不断变化,则线圈3内的磁场在不断变化,当软铁芯2插在线圈3中,导致磁场增强,从而通过电流的变化量来确定插入线圈的位移大小,当待测物体向左平移,因自感系数的增加,导致增加的磁场会阻碍线圈3的电流变化,则电流表的示数将减小。由以上分析可知,3中电路应接入交流电源和电流表,电路如图所示
23.
(1)在软铁芯上绕制线圈2,磁传感器3置入铁芯的间隙中,并与数字电压表4相连,线圈2中通入的待测电流I越强,铁芯间隙中的磁感应强度就越大,则磁传感器输出的电压也越大。电路如图
