4.1电磁振荡基础巩固（word 含答案）

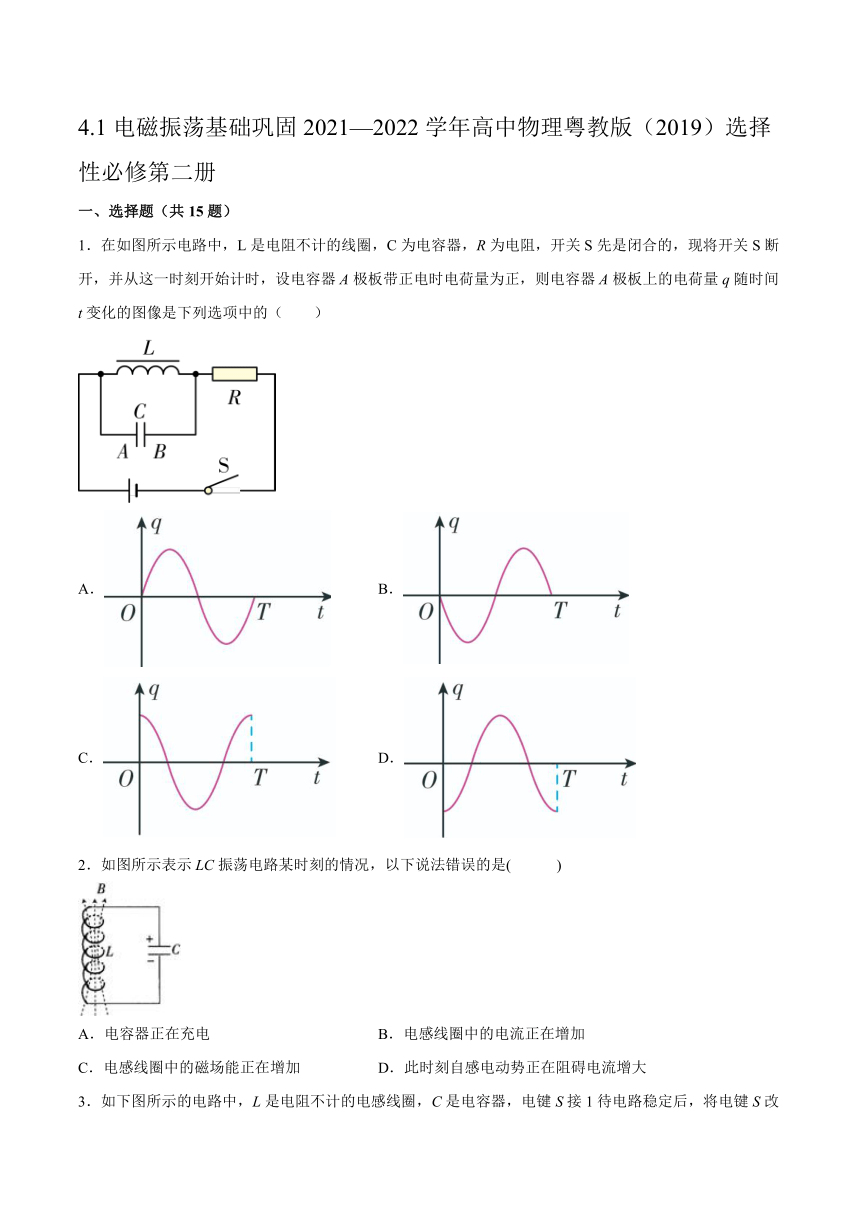

4.1电磁振荡基础巩固2021—2022学年高中物理粤教版（2019）选择性必修第二册
一、选择题（共15题）
1．在如图所示电路中，L是电阻不计的线圈，C为电容器，R为电阻，开关S先是闭合的，现将开关S断开，并从这一时刻开始计时，设电容器A极板带正电时电荷量为正，则电容器A极板上的电荷量q随时间t变化的图像是下列选项中的（　　）
A． B．
C． D．
2．如图所示表示LC振荡电路某时刻的情况，以下说法错误的是( )
A．电容器正在充电 B．电感线圈中的电流正在增加
C．电感线圈中的磁场能正在增加 D．此时刻自感电动势正在阻碍电流增大

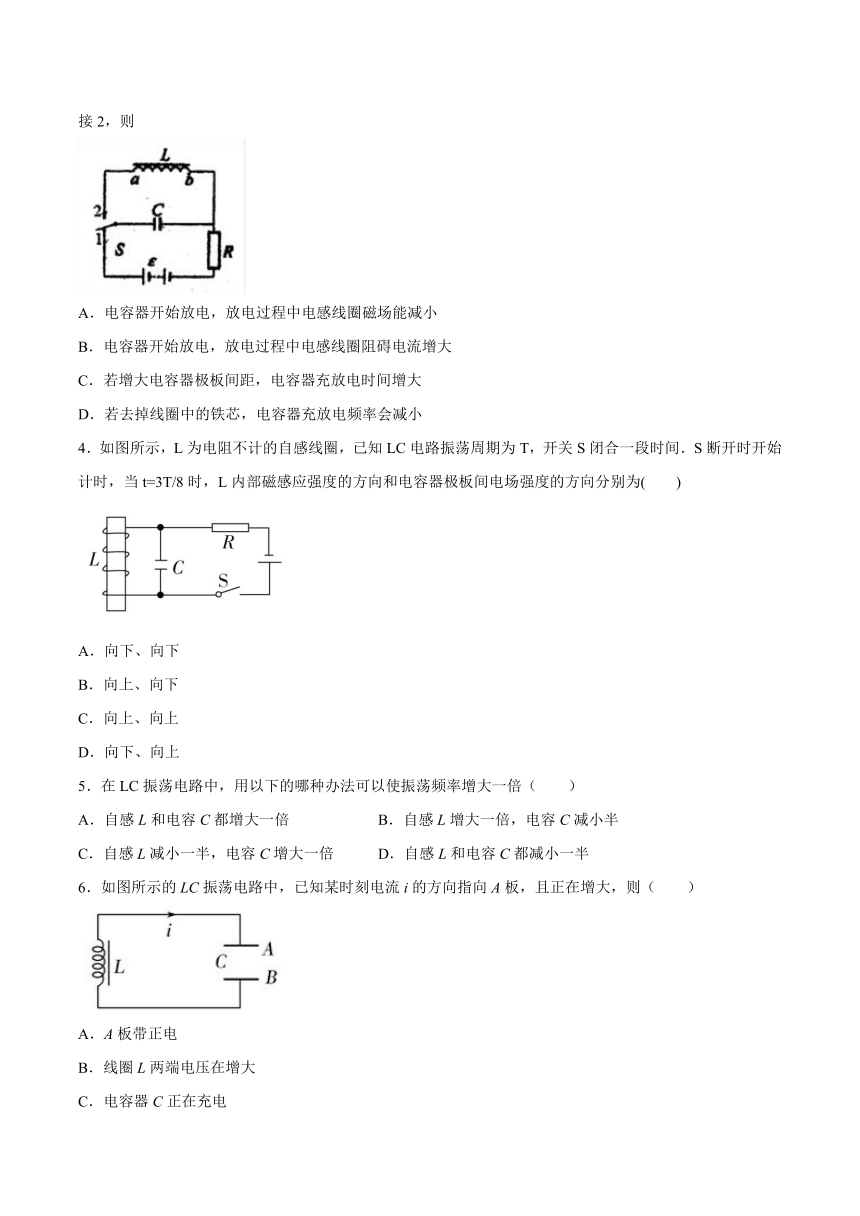

3．如下图所示的电路中，L是电阻不计的电感线圈，C是电容器，电键S接1待电路稳定后，将电键S改接2，则
A．电容器开始放电，放电过程中电感线圈磁场能减小
B．电容器开始放电，放电过程中电感线圈阻碍电流增大
C．若增大电容器极板间距，电容器充放电时间增大
D．若去掉线圈中的铁芯，电容器充放电频率会减小
4．如图所示，L为电阻不计的自感线圈，已知LC电路振荡周期为T，开关S闭合一段时间．S断开时开始计时，当t=3T/8时，L内部磁感应强度的方向和电容器极板间电场强度的方向分别为(　　)
A．向下、向下
B．向上、向下
C．向上、向上
D．向下、向上
5．在LC振荡电路中，用以下的哪种办法可以使振荡频率增大一倍（　　）
A．自感L和电容C都增大一倍 B．自感L增大一倍，电容C减小半
C．自感L减小一半，电容C增大一倍 D．自感L和电容C都减小一半
6．如图所示的LC振荡电路中，已知某时刻电流i的方向指向A板，且正在增大，则（ ）
A．A板带正电
B．线圈L两端电压在增大
C．电容器C正在充电
D．电场能正在转化为磁场能

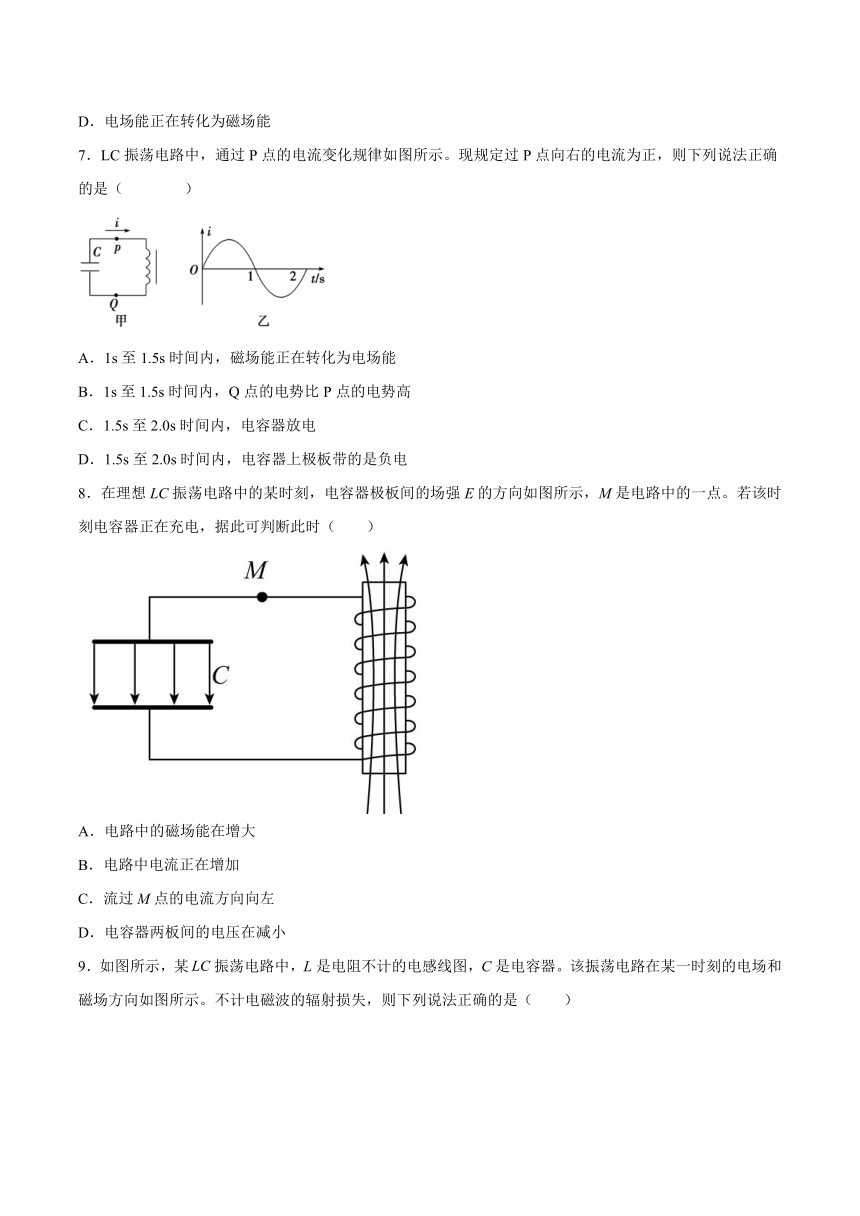

7．LC振荡电路中，通过P点的电流变化规律如图所示。现规定过P点向右的电流为正，则下列说法正确的是（ ）
A．1s至1.5s时间内，磁场能正在转化为电场能
B．1s至1.5s时间内，Q点的电势比P点的电势高
C．1.5s至2.0s时间内，电容器放电
D．1.5s至2.0s时间内，电容器上极板带的是负电
8．在理想LC振荡电路中的某时刻，电容器极板间的场强E的方向如图所示，M是电路中的一点。若该时刻电容器正在充电，据此可判断此时（　　）
A．电路中的磁场能在增大
B．电路中电流正在增加
C．流过M点的电流方向向左
D．电容器两板间的电压在减小
9．如图所示，某振荡电路中，L是电阻不计的电感线图，C是电容器。该振荡电路在某一时刻的电场和磁场方向如图所示。不计电磁波的辐射损失，则下列说法正确的是（　　）
A．该时刻电容器正在充电
B．该时刻电路中电流正在减小
C．该时刻电场能正在向磁场能转化
D．该振荡电路磁场能量变化的周期为
10．如图所示的LC振荡电路中，某时刻电流i的方向为顺时针，则以下判断正确的是
A．若A板带正电，则电流i在增大
B．若电容器在放电，则电流i在减小
C．若电流i减小，则线圈两端电压减小
D．若只减小电容C，则振荡电流周期变小
11．某时刻振荡电路的自感线圈L中的电流产生的磁场的磁感应强度方向如图所示．下列说法正确的是（　　）
A．若电容器上极板带正电，则电容器正在放电
B．若电容器上极板带负电，则线圈中的电流正在增大
C．若磁场正在增强，则电容器两极板间的电场强度正在增大
D．若磁场正在减弱，则线圈的自感电动势正在减小
12．如图所示，一回路的线圈电感，电容器电容，电容器两板最大电压为。在电容器开始放电时设为零时刻，上极板带正电，下极板带负电，则（　　）
A．此振荡电路的周期为
B．前内的平均电流约为
C．当时，电路中磁场能最大
D．当时，电容器上板带正电荷
13．在LC振荡电路的电容器两极板距离减小后与某一外来电磁波发生电谐振，那么LC振荡电路原来的周期T1与外来的电磁波的周期T2的关系是(　　)
A．T1＞T2 B．T1＜T2
C．T1＝T2 D．都有可能
14．如图所示的LC振荡电路中，某时刻电容器上下极板带电情况和线圈L中的磁场方向如图所示，则此时（　　）
A．线圈中的自感电动势在增大
B．电容器两端电压正在增大
C．磁场能正在转化为电场能
D．增大电容器的电容，可以减弱振荡电路向外界辐射能量的本领
15．如图所示，LC电路中，电容C为0.4μF，电感L为1mH。已充电的平行板电容器两极板水平放置。开关S断开时，极板间有一带电灰尘恰好处于静止状态。当开关S闭合时，灰尘开始在电容器内运动（设灰尘未与极板相碰），此时开始计时，在一个振荡周期内，下列说法正确的是（　　）
A．时，回路中电流变化最快
B．时，灰尘的速度最大
C．时，灰尘的加速度最大
D．时，线圈中磁场能最大
二、填空题（共4题）
16．（1）电磁振荡的周期T：电磁振荡完成一次______需要的时间；
（2）电磁振荡的频率f：周期的倒数，数值等于单位时间内完成的______的次数．
如果振荡电路没有能量损失，也不受其他外界条件影响，这时的周期和频率分别叫作振荡电路的______周期和______频率．
（3）LC电路的周期和频率公式：______，______，其中：周期T、频率f、电感L、电容C的单位分别是秒(s)、赫兹(Hz)、亨利(H)、法拉(F)。
17．在LC振荡电路中，t1时刻和t2时刻电感线圈中的磁感线和电容器中极板的带电情况分别如图所示，则在t1时刻电容器正在_______，t2时刻电容器正在_______。（填“充电”或“放电”）
18．一电容为C的电容器两极板间的电压为U，断开电源，让其通过一个自感系数为L的电感线圈放电，在第一次放电完毕的过程中，流过电路的平均电流是____________。
19．在LC振荡电路中，如果已知电容C，并测得电路的固有振荡周期为T，即可求得电感L为了提高测量精度，需多次改变C值并测得相应的T值，现将测得的六组数据标示在以C为横坐标，为纵坐标的坐标纸上，如图中用“×”表示的点。
(1)T、L、C的关系为______；
(2)根据图中给出的数据点作出与C的关系图线______；
(3)求得L的值是______。
三、综合题（共4题）
20．中央人民广播电台是9套无线广播节目综合名称，九套节目对不同地区的频率不同。比如第一套节目“中国之声”，北京地区调频106.1兆赫。已知真空中的光速c=3×108m/s。则（计算结果保留两位有效数字）
（1）求“中国之声”电台发出的电磁波波长；
（2）如果收音机的接收装置是由LC电路组成，该接收装置里的线圈自感系数L=4mH，此时产生电谐振的电容多大？
21．如图所示，L为一电阻可忽略的线圈，D为一灯泡，C为电容器，开关S处于闭合状态，灯D正常发光，现突然断开S，并开始计时，画出反映电容器a极板上电荷量q随时间变化的图像（q为正值表示a极板带正电）。
22．在收音机接收中波段时其LC振荡电路的电感L是固定的，当可变电容器电容为时，可接收频率为535kHz的电磁波，当可变电容器的电容为时，可接收频率为1605kHz的电磁波，求电容之比以及两列电磁波的波长之比。
23．图中正弦曲线表示LC振荡电路中电流随时间表化的图像，若以回路中顺时针方向为电流正方向，以电容器上方极板带正电时极板上电压为正，请在图中坐标中画出电容器极板上电压变化曲线的示意图．
参考答案
1．B
2．A
3．B
4．B
5．D
6．D
7．B
8．C
9．C
10．D
11．A
12．B
13．B
14．D
15．C
16．周期性变化 周期性变化 固有 固有
17．放电 充电
18．
19． （都算对）
20．（1）2.83m；（2）5.6×10-16F
21．
22．；
23．如图;
