2.5涡流现象及其应用基础巩固（word 含答案）

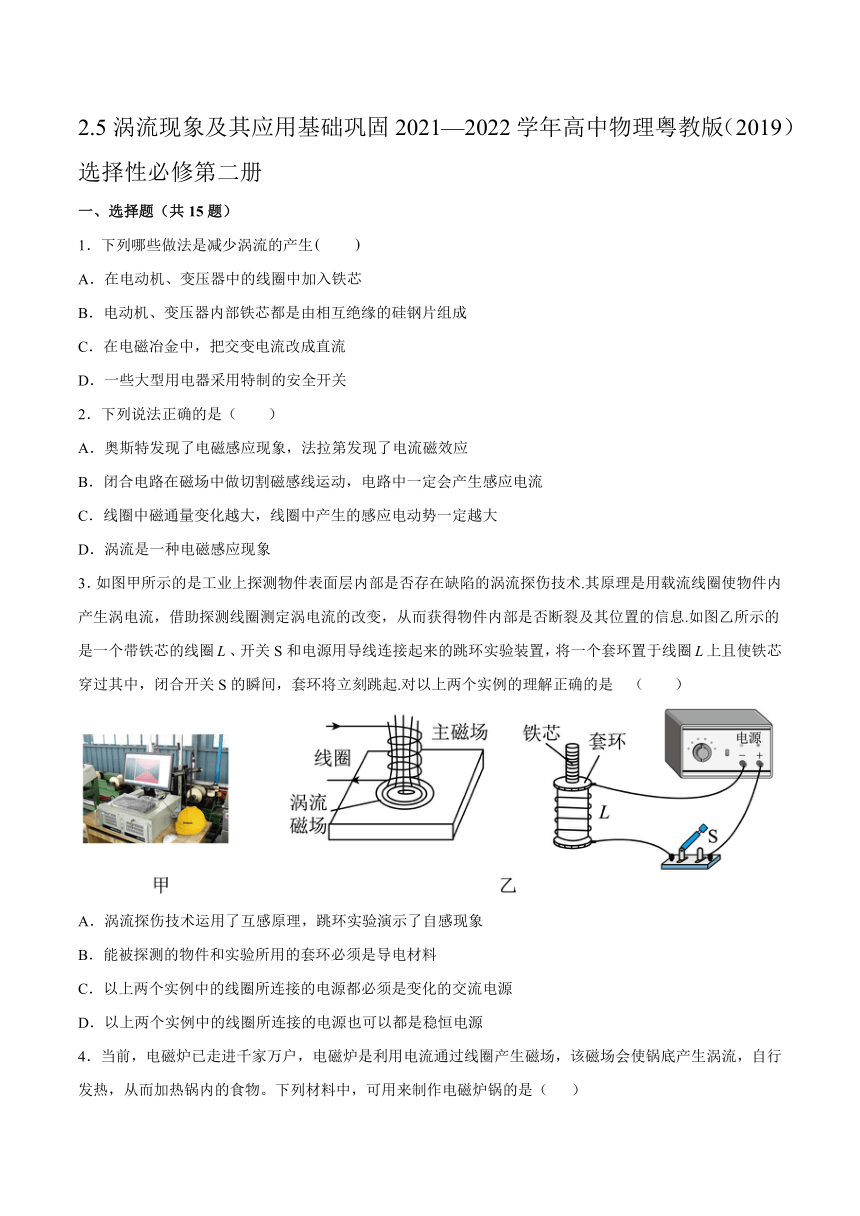

2.5涡流现象及其应用基础巩固2021—2022学年高中物理粤教版（2019）选择性必修第二册
一、选择题（共15题）
1．下列哪些做法是减少涡流的产生　　
A．在电动机、变压器中的线圈中加入铁芯
B．电动机、变压器内部铁芯都是由相互绝缘的硅钢片组成
C．在电磁冶金中，把交变电流改成直流
D．一些大型用电器采用特制的安全开关
2．下列说法正确的是（　　）
A．奥斯特发现了电磁感应现象，法拉第发现了电流磁效应
B．闭合电路在磁场中做切割磁感线运动，电路中一定会产生感应电流
C．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
D．涡流是一种电磁感应现象
3．如图甲所示的是工业上探测物件表面层内部是否存在缺陷的涡流探伤技术.其原理是用载流线圈使物件内产生涡电流，借助探测线圈测定涡电流的改变，从而获得物件内部是否断裂及其位置的信息.如图乙所示的是一个带铁芯的线圈、开关S和电源用导线连接起来的跳环实验装置，将一个套环置于线圈上且使铁芯穿过其中，闭合开关S的瞬间，套环将立刻跳起.对以上两个实例的理解正确的是 （ ）
A．涡流探伤技术运用了互感原理，跳环实验演示了自感现象
B．能被探测的物件和实验所用的套环必须是导电材料
C．以上两个实例中的线圈所连接的电源都必须是变化的交流电源
D．以上两个实例中的线圈所连接的电源也可以都是稳恒电源
4．当前，电磁炉已走进千家万户，电磁炉是利用电流通过线圈产生磁场，该磁场会使锅底产生涡流，自行发热，从而加热锅内的食物。下列材料中，可用来制作电磁炉锅的是（ ）
A．陶瓷 B．大理石 C．玻璃 D．不锈钢

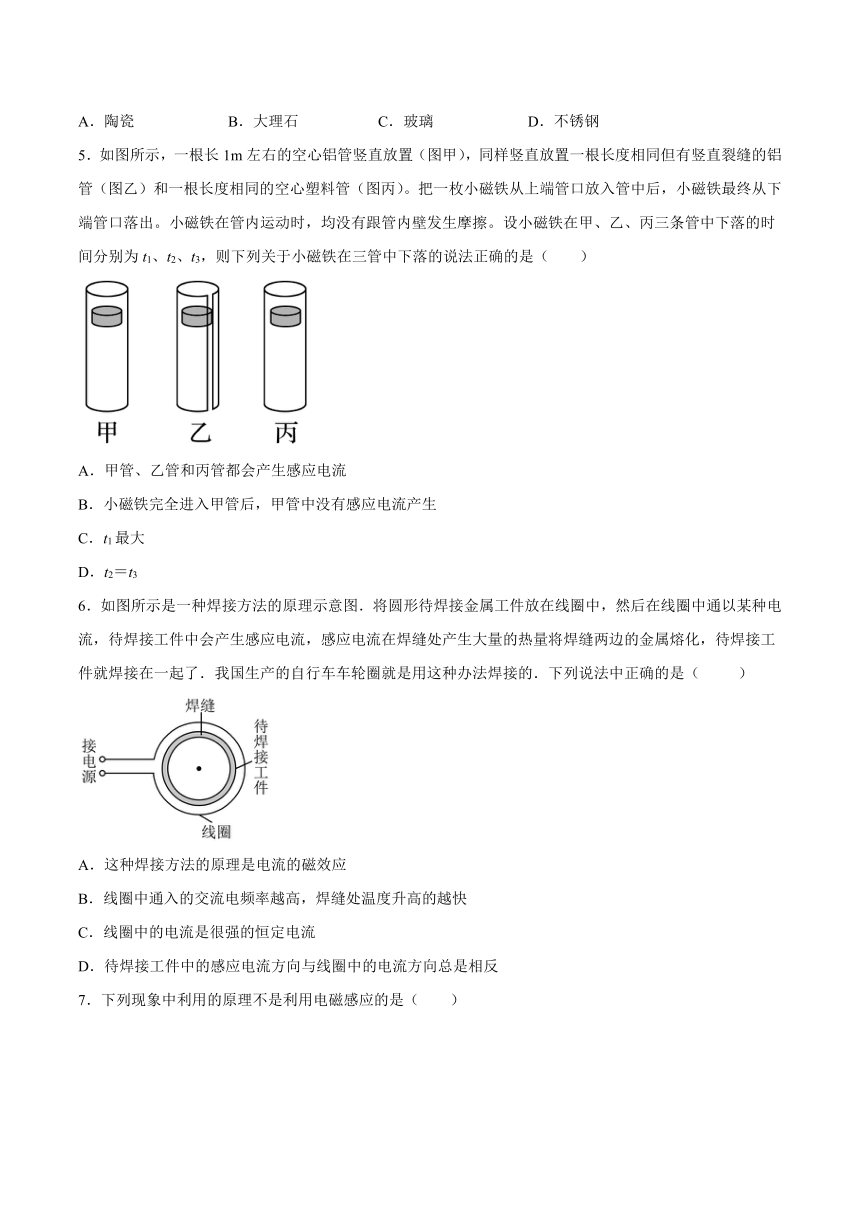

5．如图所示，一根长1m左右的空心铝管竖直放置（图甲），同样竖直放置一根长度相同但有竖直裂缝的铝管（图乙）和一根长度相同的空心塑料管（图丙）。把一枚小磁铁从上端管口放入管中后，小磁铁最终从下端管口落出。小磁铁在管内运动时，均没有跟管内壁发生摩擦。设小磁铁在甲、乙、丙三条管中下落的时间分别为t1、t2、t3，则下列关于小磁铁在三管中下落的说法正确的是（　　）
A．甲管、乙管和丙管都会产生感应电流
B．小磁铁完全进入甲管后，甲管中没有感应电流产生
C．t1最大
D．t2＝t3
6．如图所示是一种焊接方法的原理示意图．将圆形待焊接金属工件放在线圈中，然后在线圈中通以某种电流，待焊接工件中会产生感应电流，感应电流在焊缝处产生大量的热量将焊缝两边的金属熔化，待焊接工件就焊接在一起了．我国生产的自行车车轮圈就是用这种办法焊接的．下列说法中正确的是（ ）
A．这种焊接方法的原理是电流的磁效应
B．线圈中通入的交流电频率越高，焊缝处温度升高的越快
C．线圈中的电流是很强的恒定电流
D．待焊接工件中的感应电流方向与线圈中的电流方向总是相反

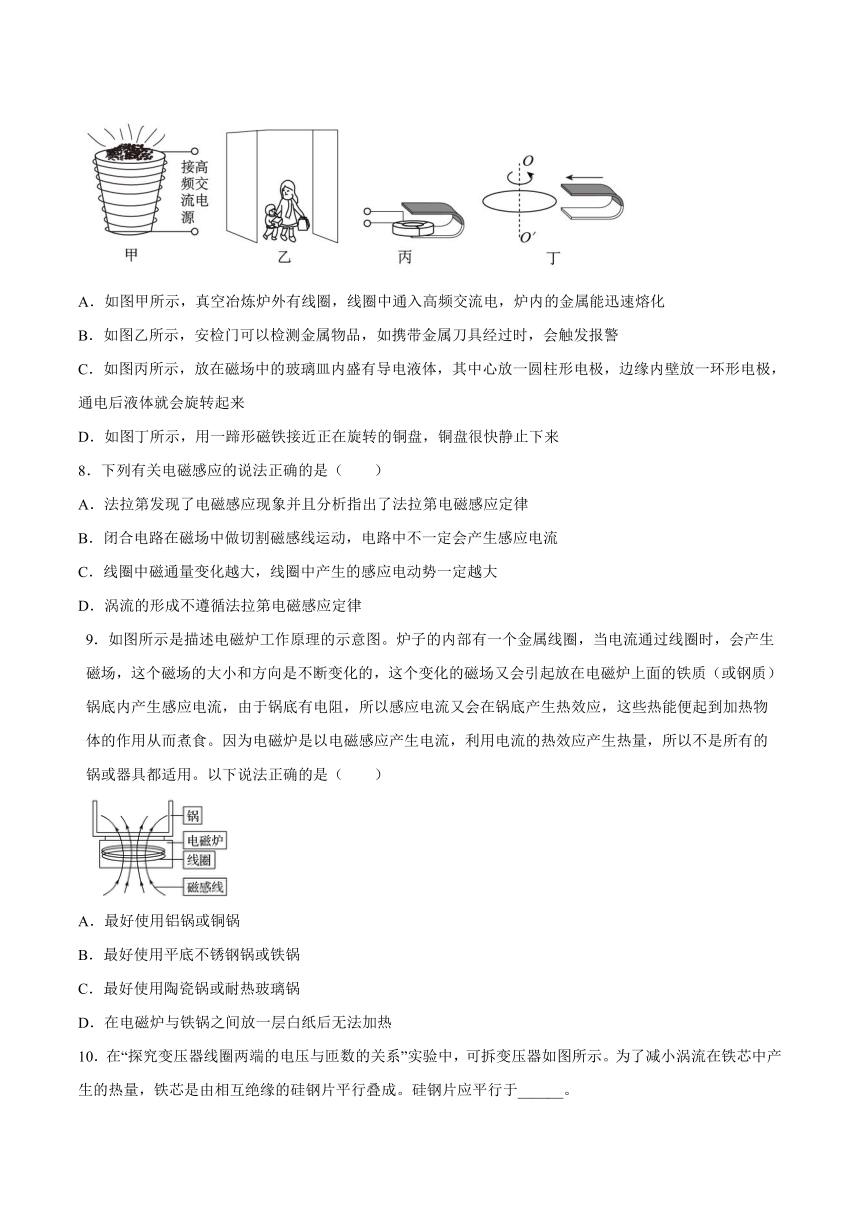

7．下列现象中利用的原理不是利用电磁感应的是（　　）
A．如图甲所示，真空冶炼炉外有线圈，线圈中通入高频交流电，炉内的金属能迅速熔化
B．如图乙所示，安检门可以检测金属物品，如携带金属刀具经过时，会触发报警
C．如图丙所示，放在磁场中的玻璃皿内盛有导电液体，其中心放一圆柱形电极，边缘内壁放一环形电极，通电后液体就会旋转起来
D．如图丁所示，用一蹄形磁铁接近正在旋转的铜盘，铜盘很快静止下来
8．下列有关电磁感应的说法正确的是（　　）
A．法拉第发现了电磁感应现象并且分析指出了法拉第电磁感应定律
B．闭合电路在磁场中做切割磁感线运动，电路中不一定会产生感应电流
C．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
D．涡流的形成不遵循法拉第电磁感应定律
9．如图所示是描述电磁炉工作原理的示意图。炉子的内部有一个金属线圈，当电流通过线圈时，会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场又会引起放在电磁炉上面的铁质（或钢质）锅底内产生感应电流，由于锅底有电阻，所以感应电流又会在锅底产生热效应，这些热能便起到加热物体的作用从而煮食。因为电磁炉是以电磁感应产生电流，利用电流的热效应产生热量，所以不是所有的锅或器具都适用。以下说法正确的是（　　）
A．最好使用铝锅或铜锅
B．最好使用平底不锈钢锅或铁锅
C．最好使用陶瓷锅或耐热玻璃锅
D．在电磁炉与铁锅之间放一层白纸后无法加热

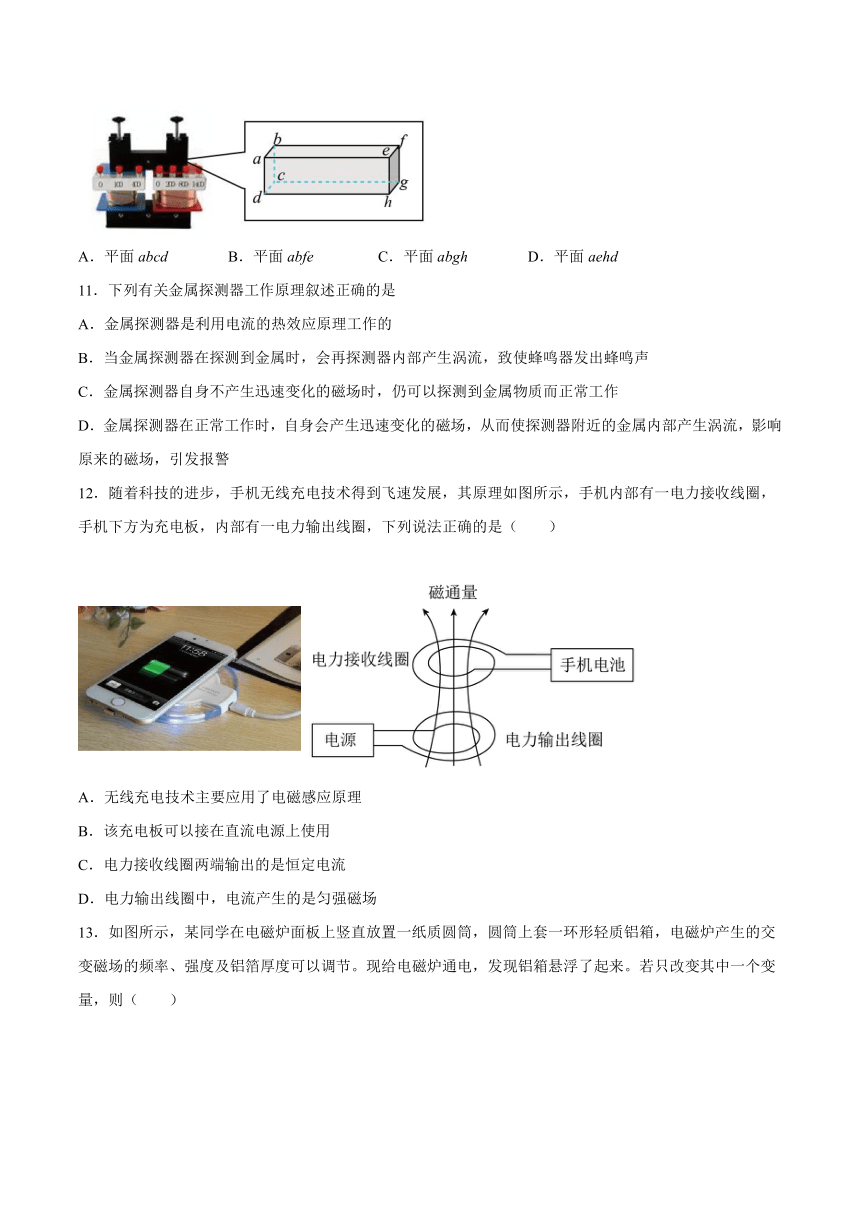

10．在“探究变压器线圈两端的电压与匝数的关系”实验中，可拆变压器如图所示。为了减小涡流在铁芯中产生的热量，铁芯是由相互绝缘的硅钢片平行叠成。硅钢片应平行于______。
A．平面abcd B．平面abfe C．平面abgh D．平面aehd
11．下列有关金属探测器工作原理叙述正确的是
A．金属探测器是利用电流的热效应原理工作的
B．当金属探测器在探测到金属时，会再探测器内部产生涡流，致使蜂鸣器发出蜂鸣声
C．金属探测器自身不产生迅速变化的磁场时，仍可以探测到金属物质而正常工作
D．金属探测器在正常工作时，自身会产生迅速变化的磁场，从而使探测器附近的金属内部产生涡流，影响原来的磁场，引发报警
12．随着科技的进步，手机无线充电技术得到飞速发展，其原理如图所示，手机内部有一电力接收线圈，手机下方为充电板，内部有一电力输出线圈，下列说法正确的是（　　）
A．无线充电技术主要应用了电磁感应原理
B．该充电板可以接在直流电源上使用
C．电力接收线圈两端输出的是恒定电流
D．电力输出线圈中，电流产生的是匀强磁场

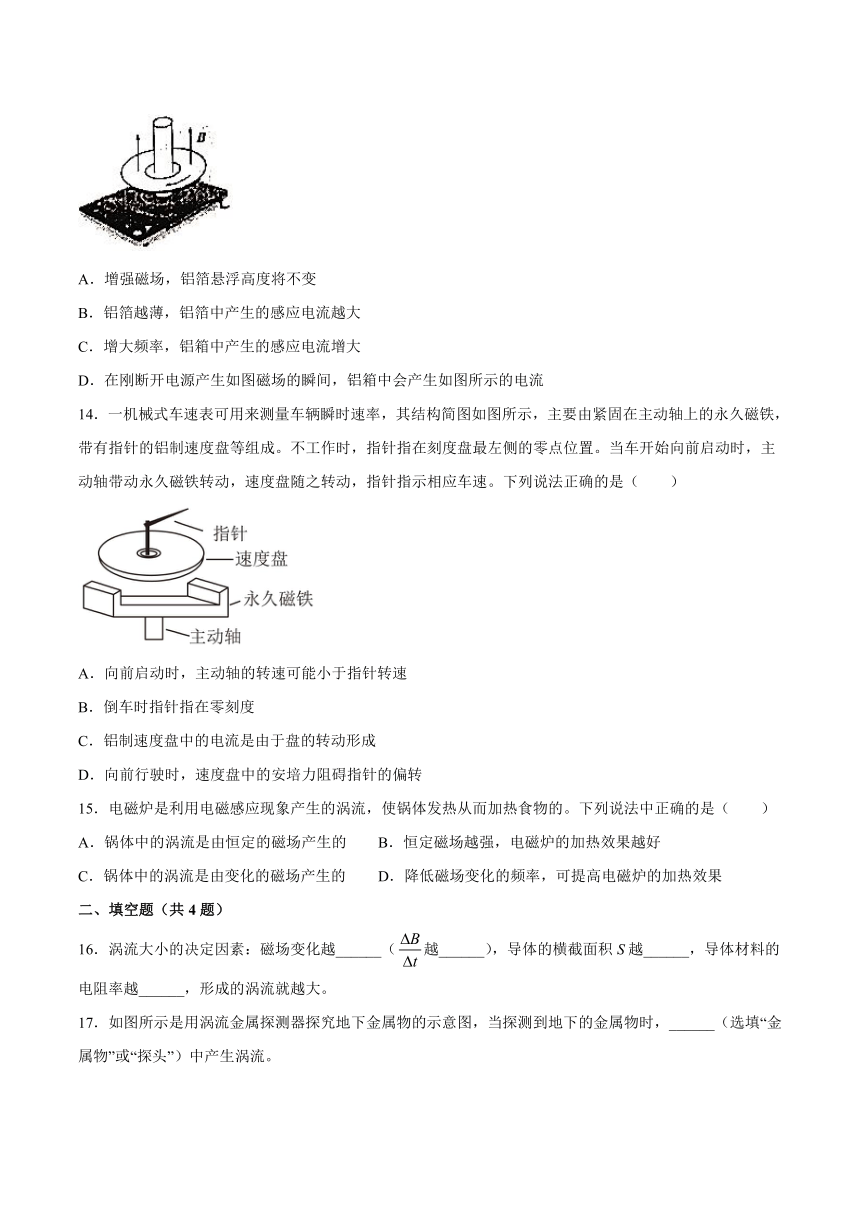

13．如图所示，某同学在电磁炉面板上竖直放置一纸质圆筒，圆筒上套一环形轻质铝箱，电磁炉产生的交变磁场的频率、强度及铝箔厚度可以调节。现给电磁炉通电，发现铝箱悬浮了起来。若只改变其中一个变量，则（　　）
A．增强磁场，铝箔悬浮高度将不变
B．铝箔越薄，铝箔中产生的感应电流越大
C．增大频率，铝箱中产生的感应电流增大
D．在刚断开电源产生如图磁场的瞬间，铝箱中会产生如图所示的电流
14．一机械式车速表可用来测量车辆瞬时速率，其结构简图如图所示，主要由紧固在主动轴上的永久磁铁，带有指针的铝制速度盘等组成。不工作时，指针指在刻度盘最左侧的零点位置。当车开始向前启动时，主动轴带动永久磁铁转动，速度盘随之转动，指针指示相应车速。下列说法正确的是（　　）
A．向前启动时，主动轴的转速可能小于指针转速
B．倒车时指针指在零刻度
C．铝制速度盘中的电流是由于盘的转动形成
D．向前行驶时，速度盘中的安培力阻碍指针的偏转
15．电磁炉是利用电磁感应现象产生的涡流，使锅体发热从而加热食物的。下列说法中正确的是（　　）
A．锅体中的涡流是由恒定的磁场产生的 B．恒定磁场越强，电磁炉的加热效果越好
C．锅体中的涡流是由变化的磁场产生的 D．降低磁场变化的频率，可提高电磁炉的加热效果
二、填空题（共4题）
16．涡流大小的决定因素：磁场变化越______（越______），导体的横截面积S越______，导体材料的电阻率越______，形成的涡流就越大。
17．如图所示是用涡流金属探测器探究地下金属物的示意图，当探测到地下的金属物时，______（选填“金属物”或“探头”）中产生涡流。
18．手机是利用_______传送信号的；电磁炉是利用________加热的；医院里常用的CT检查是利用_________来成像的．
19．（1）在“研究电磁感应现象”的实验中，首先要按图（甲）接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图（乙）将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路。在图（甲）中，当闭合S时，观察到电流表指针向左偏（不通电时指针停在正中央）在图（乙）中，
①将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将___________（填“向左”“向右”或“不发生”，下同）偏转；
②螺线管A放在B中不动，电流表的指针将___________偏转；
③螺线管A放在B中不动，将滑动变阻器的滑动触片向右滑动时，电流表的指针将___________偏转；
④螺线管A放在B中不动，突然切断开关S时，电流表的指针将___________偏转。
（2）给金属块缠上线圈，线圈中通入反复变化的电流，金属块中产生如图1中虚线所示的感应电流，这样的电流称为___________，真空冶炼炉就是利用它产生的热量使金属熔化。变压器和镇流器的铁心通常用涂有绝缘漆的薄硅钢片叠压制成，而不是用一整块铁制成，其原因是为了___________，减少铁心发热损失。
（3）如图2所示的交变电流的有效值I=___________A（其中每个周期的后半周期的图像为半个周期的正弦曲线）
三、综合题（共4题）
20．强大的涡电流在金属内流动时，会释放大量的热能。工业上利用这种热效应，制成高频电磁感应电炉来冶炼金属，其结构原理图如图所示。请分析它的工作原理。
21．涡流产生的热会使变压器的铁芯温度升高，降低工作效率。为此，变压器中常用电阻率较大的硅钢作为铁芯材料，如图所示，并把整块金属的铁芯替换成由许多互相绝缘的薄硅钢片叠成的铁芯。请结合相关知识说明上述改进措施的原理。
22．如图为电磁炉，是采用磁场感应涡流原理，它利用高频的电流通过环形线圈，从而产生无数封闭磁感线，当磁感线通过导磁(如：铁质锅)的底部，而底部可看做由无数个导体圆环构成，当穿过圆环的磁通量发生变化时，圆环上就产生感应电流，即小涡流(一种交变电流，家用电磁炉使用的是15～30 kHz的高频电流)．它和普通电流一样要放出焦耳热，会使锅体本身自行高速发热，然后再加热锅内食物．
（1）为什么锅体必须是导磁性材料？
（2）如图所示为小天鹅电磁炉的结构示意图．电磁灶是根据涡流原理给锅加热的，调查研究电磁灶与一般烹饪灶具比较具有哪些优点？(写出两条即可)
23．如图所示，一狭长的铜片能绕O点在纸面平面内摆动，有界的磁场其方向垂直纸面向里，铜片在摆动时受到较强的阻尼作用，很快就停止摆动，如果在铜片上开几个长缝，铜片可以在磁场中摆动较多的次数后才停止摆动，这是为什么。
参考答案
1．B
2．D
3．B
4．D
5．C
6．B
7．C
8．B
9．B
10．D
11．D
12．A
13．C
14．B
15．C
16．快 大 大 小
17．金属物
18．电磁波； 涡流； X射线
19．向右 不发生 向右 向左 涡流 减少涡流
20．
使用高频电磁感应电炉冶炼金属时，在炉外的线圈中通入高频交变电流，从而产生交变磁场，交变磁场进而使炉内的金属中产生涡流，涡流产生的热量最终使金属熔化。
21．
变压器的铁芯，在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象，要损耗能量，把整块的硅钢铁芯替换成由许多互相绝缘的薄硅钢片叠成的铁芯，其目的是增大电阻，从而为了减小涡流，减小发热量，提高变压器的效率。
22．（1）由于非导磁性材料不能有效汇聚磁感线，几乎不能形成涡流，所以基本上不加热；另外，导电能力特别差的磁性材料由于其电阻率太高，产生的涡流电流也很小，也不能很好地产生热量．所以，电磁炉使用的锅体材料导电性能相对较好，一般采用铁磁性材料的金属或者合金以及它们的复合体，一般采用的锅有：铸造铁锅、生铁锅、不锈铁锅．纯不锈铁锅材料由于其导磁性能非常低，所以在电磁炉上并不能正常工作．
（2）①热效率高．由于电磁灶是通过涡流而使磁性锅体发热的，它不存在热量再传导或辐射的过程，也就减少了传导和辐射过程中的热量损耗，热效率较高．一般电炉的热效率为50%，煤气灶的热效率为40%，而电磁灶的热效应可达80%.
②控温准确．电磁灶能方便而准确地根据用户的要求控制发热功率及烹调温度，热惯性小，断电即断磁，也就不再发热，而且使锅内温度分布均匀，烹调效果好．
③安全可靠．由于电磁灶使用时不产生明火，再加上灶台本身不发热，并且又附有多种自动保护功能，因此使用时，不会发生烫伤事故，也不会引起火灾、爆炸、中毒等事故．
④清洁卫生．由于电磁灶无明火，无烟，不会产生有害气体污染空气，还能保持锅体和灶台清洁，由于灶台面板为结晶陶瓷玻璃制成，即使食物溢出也不会焦糊，如有污物很容易擦净．
⑤使用方便．电磁灶体积小，重量轻，操作简单，一目了然，可随意搬动，便于携带，可以作为外出旅游之用，也可以放在餐桌上使用．
23．
没有开长缝的铜片绕O点在纸面内摆动时，由于磁场有圆形边界，通过铜片的磁通量会发生变化，在铜片内产生较大的涡流，涡流在磁场中所受的安培力总是阻碍铜片的摆动，因此铜片很快就停止摆动；如果在铜片上开有多条长缝时，就可以把涡流限制在缝与缝之间的铜片上，较大地削弱了涡流，阻力随之减小，所以铜片就可以摆动较多的次数。
