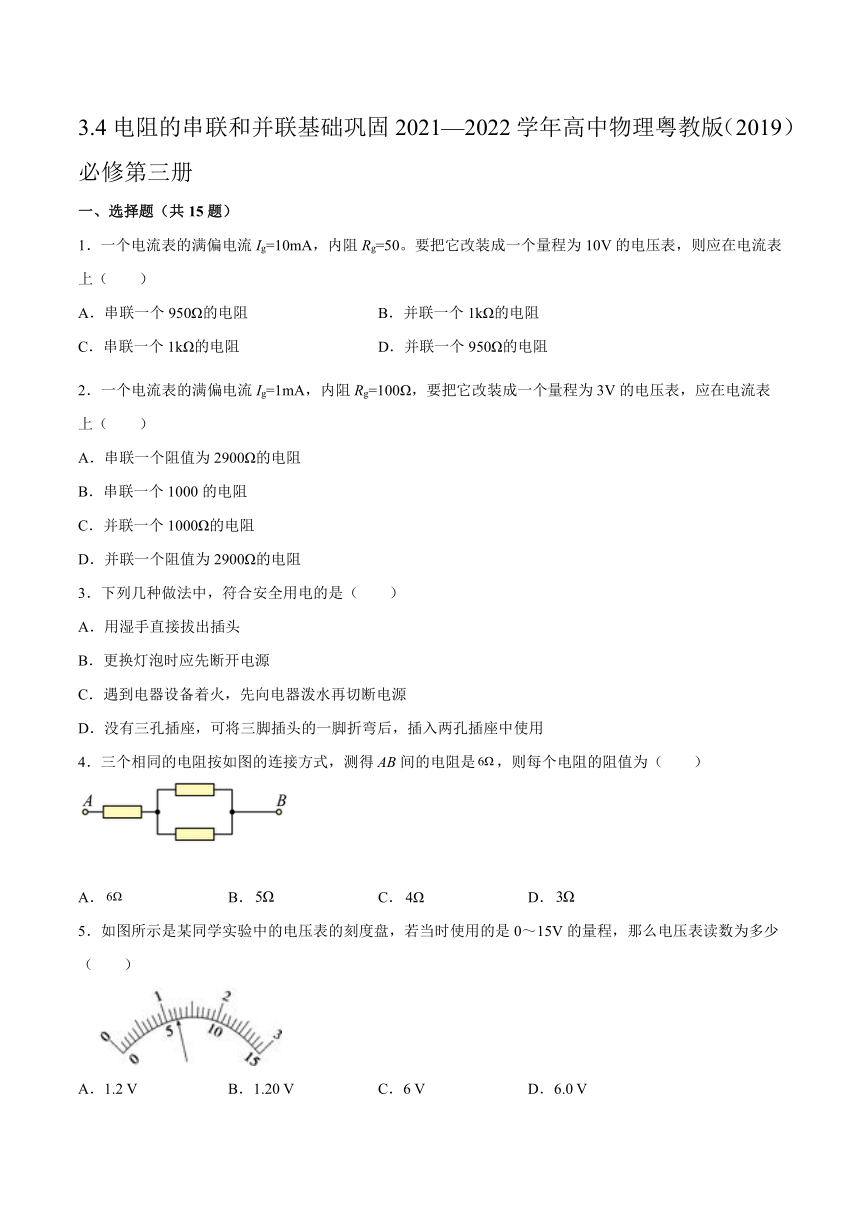

3.4电阻的串联和并联基础巩固-2021-2022学年高二上学期物理粤教版（2019）必修第三册（word 含答案）

3.4电阻的串联和并联基础巩固2021—2022学年高中物理粤教版（2019）必修第三册
一、选择题（共15题）
1．一个电流表的满偏电流Ig=10mA，内阻Rg=50。要把它改装成一个量程为10V的电压表，则应在电流表上（　　）
A．串联一个950Ω的电阻 B．并联一个1kΩ的电阻
C．串联一个1kΩ的电阻 D．并联一个950Ω的电阻
2．一个电流表的满偏电流Ig=1mA，内阻Rg=100Ω，要把它改装成一个量程为3V的电压表，应在电流表上（　　）
A．串联一个阻值为2900Ω的电阻
B．串联一个1000的电阻
C．并联一个1000Ω的电阻
D．并联一个阻值为2900Ω的电阻
3．下列几种做法中，符合安全用电的是（　　）
A．用湿手直接拔出插头
B．更换灯泡时应先断开电源
C．遇到电器设备着火，先向电器泼水再切断电源
D．没有三孔插座，可将三脚插头的一脚折弯后，插入两孔插座中使用
4．三个相同的电阻按如图的连接方式，测得AB间的电阻是，则每个电阻的阻值为（　　）
A． B． C． D．
5．如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V的量程，那么电压表读数为多少（　　）
A．1.2 V B．1.20 V C．6 V D．6.0 V

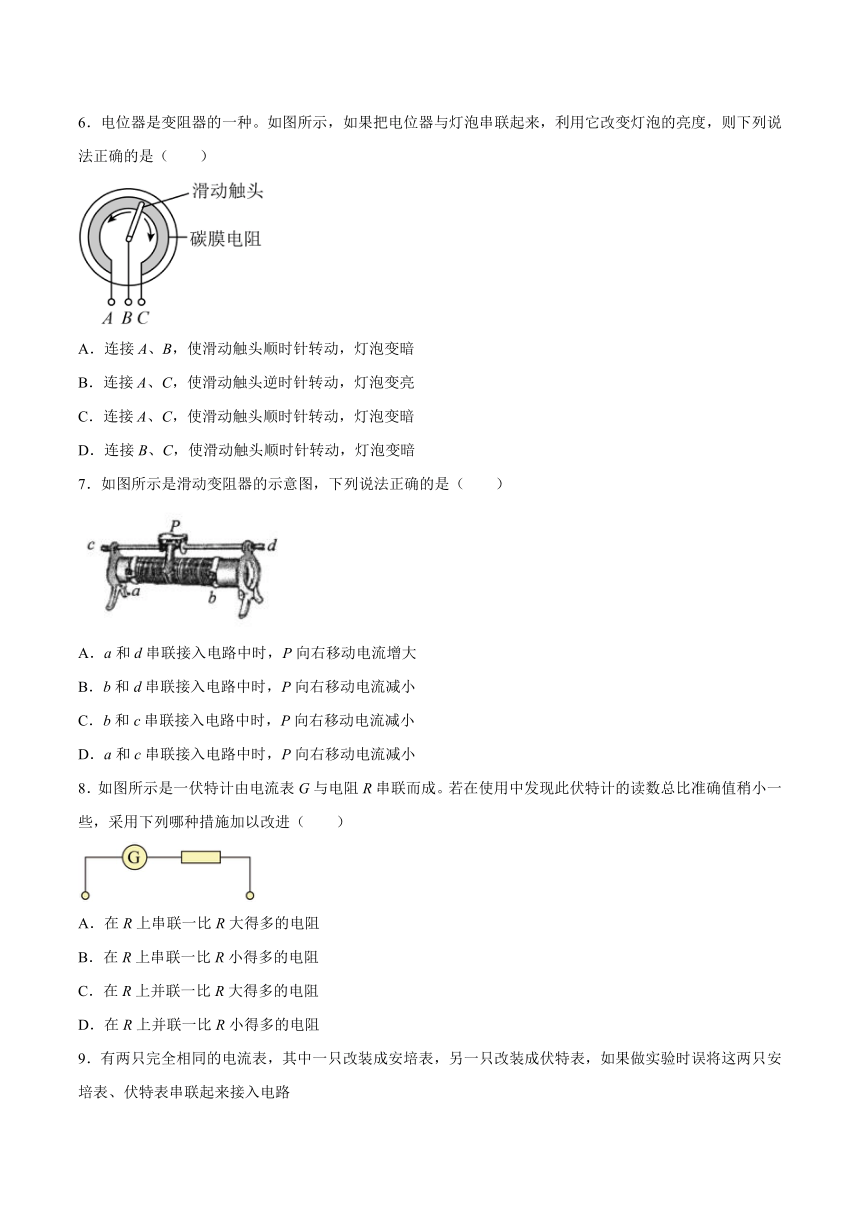

6．电位器是变阻器的一种。如图所示，如果把电位器与灯泡串联起来，利用它改变灯泡的亮度，则下列说法正确的是（　　）
A．连接A、B，使滑动触头顺时针转动，灯泡变暗
B．连接A、C，使滑动触头逆时针转动，灯泡变亮
C．连接A、C，使滑动触头顺时针转动，灯泡变暗
D．连接B、C，使滑动触头顺时针转动，灯泡变暗
7．如图所示是滑动变阻器的示意图，下列说法正确的是（　　）
A．a和d串联接入电路中时，P向右移动电流增大
B．b和d串联接入电路中时，P向右移动电流减小
C．b和c串联接入电路中时，P向右移动电流减小
D．a和c串联接入电路中时，P向右移动电流减小
8．如图所示是一伏特计由电流表G与电阻R串联而成。若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施加以改进（　　）
A．在R上串联一比R大得多的电阻
B．在R上串联一比R小得多的电阻
C．在R上并联一比R大得多的电阻
D．在R上并联一比R小得多的电阻

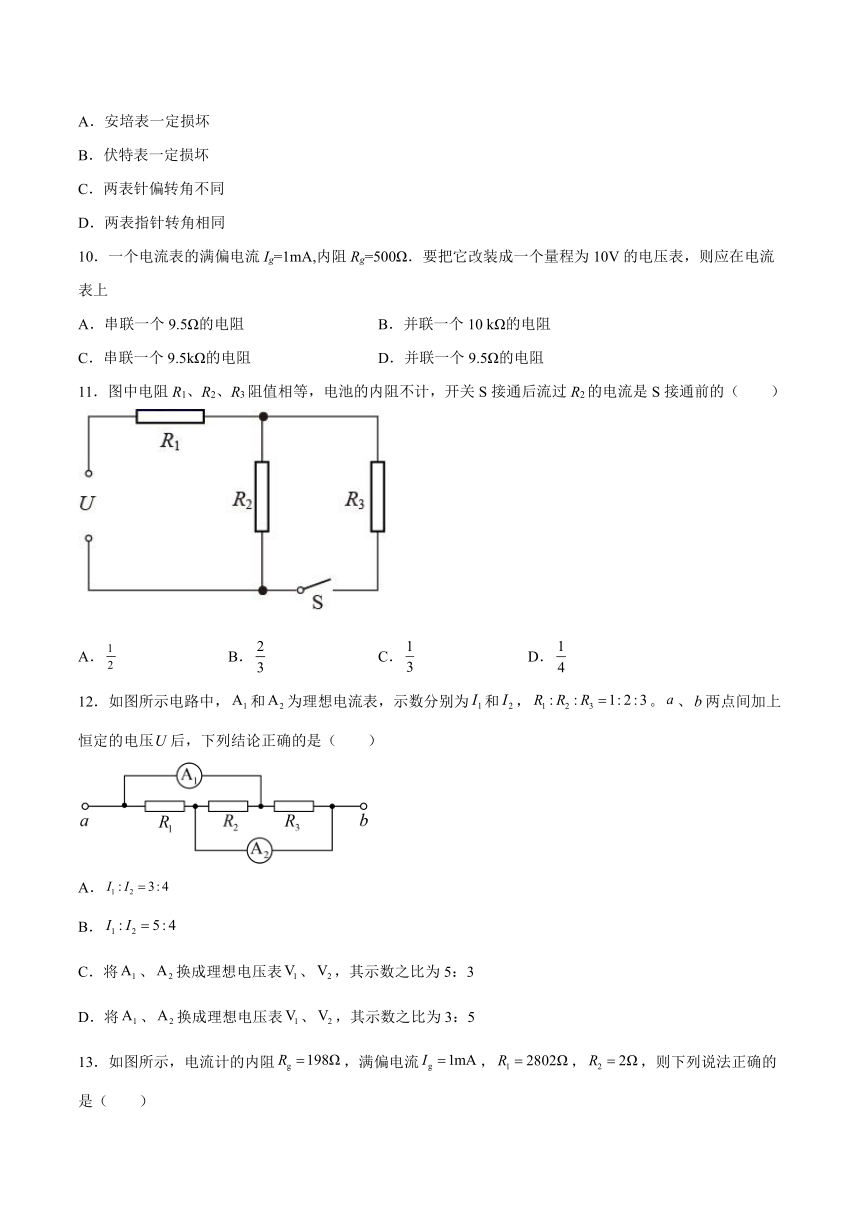

9．有两只完全相同的电流表，其中一只改装成安培表，另一只改装成伏特表，如果做实验时误将这两只安培表、伏特表串联起来接入电路
A．安培表一定损坏
B．伏特表一定损坏
C．两表针偏转角不同
D．两表指针转角相同
10．一个电流表的满偏电流Ig=1mA,内阻Rg=500Ω．要把它改装成一个量程为10V的电压表，则应在电流表上
A．串联一个9.5Ω的电阻 B．并联一个10 kΩ的电阻
C．串联一个9.5kΩ的电阻 D．并联一个9.5Ω的电阻
11．图中电阻R1、R2、R3阻值相等，电池的内阻不计，开关S接通后流过R2的电流是S接通前的（　　）
A． B． C． D．
12．如图所示电路中，和为理想电流表，示数分别为和，。、两点间加上恒定的电压后，下列结论正确的是（　　）
A．
B．
C．将、换成理想电压表、，其示数之比为5：3
D．将、换成理想电压表、，其示数之比为3：5

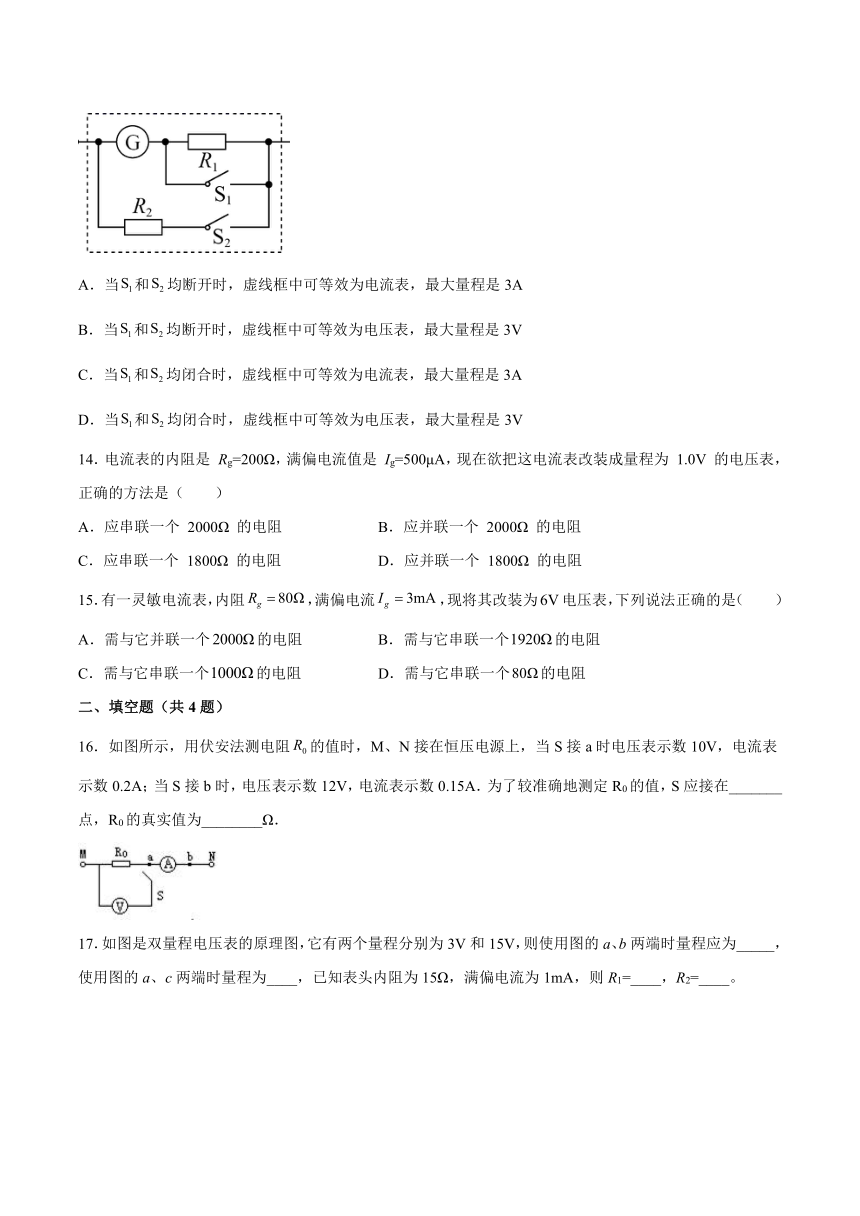

13．如图所示，电流计的内阻，满偏电流，，，则下列说法正确的是（　　）
A．当和均断开时，虚线框中可等效为电流表，最大量程是3A
B．当和均断开时，虚线框中可等效为电压表，最大量程是3V
C．当和均闭合时，虚线框中可等效为电流表，最大量程是3A
D．当和均闭合时，虚线框中可等效为电压表，最大量程是3V
14．电流表的内阻是 Rg=200Ω，满偏电流值是 Ig=500μA，现在欲把这电流表改装成量程为 1.0V 的电压表，正确的方法是（　　）
A．应串联一个 2000Ω 的电阻 B．应并联一个 2000Ω 的电阻
C．应串联一个 1800Ω 的电阻 D．应并联一个 1800Ω 的电阻
15．有一灵敏电流表，内阻，满偏电流，现将其改装为电压表，下列说法正确的是（　　）
A．需与它并联一个的电阻 B．需与它串联一个的电阻
C．需与它串联一个的电阻 D．需与它串联一个的电阻
二、填空题（共4题）
16．如图所示，用伏安法测电阻的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A．为了较准确地测定R0的值，S应接在_______点，R0的真实值为________Ω．
17．如图是双量程电压表的原理图，它有两个量程分别为3V和15V，则使用图的a、b两端时量程应为_____，使用图的a、c两端时量程为____，已知表头内阻为15Ω，满偏电流为1mA，则R1=____，R2=____。
18．如图是有两个量程的电压表，当使用a、b两个端点时，量程为0~10V，当使用a、c两个端点时，量程为0~100 V。已知电流表的内阻Rg为500Ω，满偏电流Ig为1 mA，则R1＝________Ω，R2＝________Ω 。
19．一毫安表头的满偏电流为，内阻约为。要求将此毫安表头改装成量程为的电流表，其电路原理如图所示。图中另一个电流表是量程为的标准电流表，为电阻箱，为滑动变阻器，为开关，为电源。
(1)完善下列实验步骤：
①将虚线框内的实物图按电路原理图连接完整________；
②滑动变阻器的滑动头调至________（选填“”或“”）端，电阻箱的阻值调至零；
③合上开关；
④调节滑动变阻器的滑动头，增大回路中的电流，使标准电流表读数为；
⑤调节电阻箱的阻值使毫安表指针接近满偏，此时标准电流表的读数会________（选填“增大”“减小”或“不变”）；
⑥多次重复步骤④⑤，直至标准电流表的读数为________，同时毫安表指针满偏。
(2)回答下列问题：（结果均保留三位有效数字）
①在完成全部实验步骤后，电阻箱使用阻值的读数为。由此可知毫安表头的内阻为________。
②用改装成的电流表测量某一电路中的电流，电流表指针半偏，此时流过电阻箱的电流为________ 。
三、综合题（共4题）
20．如图甲所示的电路中，小量程电流表的内阻Rg＝100 Ω，满偏电流Ig＝1 mA，R1＝1900 Ω，R2＝ Ω．则：
（1）当S1和S2均断开时，改装成的是什么表？量程多大？
（2）当S1和S2均闭合时，改装成的是什么表？量程多大？
（3）利用改装后的电压表对图乙的电路进行故障分析．接通S后，将电压表并联在A、C两点时，电压表有读数；当并联在A、B两点时，电压表读数为零，请写出存在故障的可能情况．
21．有一个电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。求：
（1）要把它改装为量程0-3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？
（2）要把它改装为量程0-15mA的电流表，要并联多大的电阻？改装后电流表的内阻是多大？
22．如图所示为实验室常用的两个量程的电压表原理图。当使用、A两接线柱时，量程为；当使用、两接线柱时，量程为。已知电流表的内阻，满偏电流。试求分压电阻和的阻值。
23．某电路由电源、两只小灯泡和两个开关组成，当接通开关S1，断开S2，两只灯泡都不太亮；当接通开关S1和S2，一只灯泡很亮，另一只灯泡不亮；当断开开关S1，两只灯泡都不亮。请画出该电路图。
参考答案
1．A
2．A
3．B
4．C
5．D
6．A
7．D
8．C
9．C
10．C
11．B
12．D
13．B
14．C
15．B
16．b 70
17．3V 15V 2985Ω 12000Ω
18．9500Ω 9000Ω
19． 减小 310 0.495
20．（1）改装为电压表，其量程为（2）改装为电流表，其量程为（3）段断路或段短路或两种情况均存在。
21．（1）990Ω，1000Ω；（2）2.5Ω，2Ω
22．，
23．
如图所示
