第十八章 第3节 测量小灯泡的电功率2021-2022学年人教版物理九年级全一册（word版含答案）

第十八章 第3节 测量小灯泡的电功率

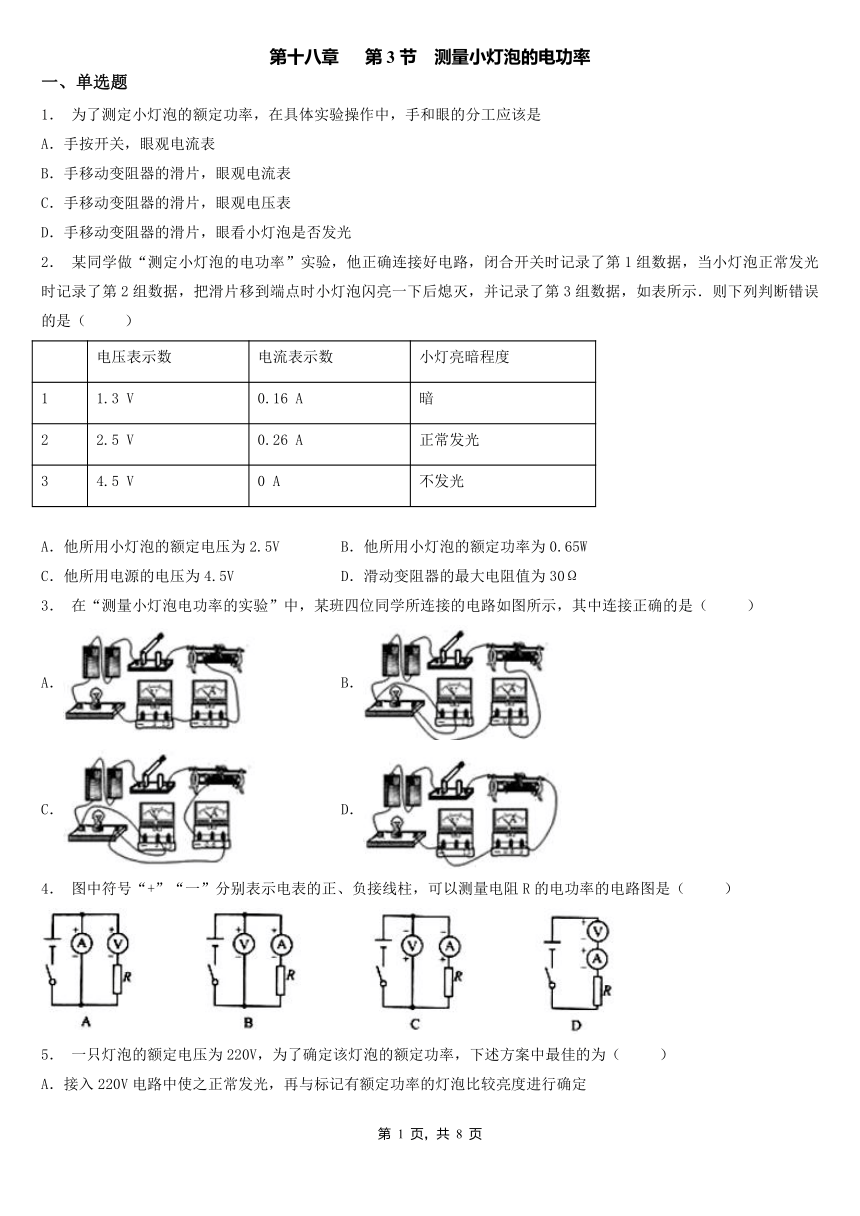

一、单选题
1． 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
2． 某同学做“测定小灯泡的电功率”实验，他正确连接好电路，闭合开关时记录了第1组数据，当小灯泡正常发光时记录了第2组数据，把滑片移到端点时小灯泡闪亮一下后熄灭，并记录了第3组数据，如表所示．则下列判断错误的是（ ）
电压表示数 电流表示数 小灯亮暗程度
1 1.3 V 0.16 A 暗
2 2.5 V 0.26 A 正常发光
3 4.5 V 0 A 不发光
A．他所用小灯泡的额定电压为2.5V B．他所用小灯泡的额定功率为0.65W
C．他所用电源的电压为4.5V D．滑动变阻器的最大电阻值为30Ω
3． 在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（ ）
A． B．
C． D．
4． 图中符号“+”“一”分别表示电表的正、负接线柱，可以测量电阻R的电功率的电路图是（ ）
5． 一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
6． 将一个标有“6 V 9 W”字样的灯泡(灯丝电阻不变)接入某电路，测得灯泡两端的电压是2 V，那么这个灯泡的实际功率等于
A．9 W B．3 W C．6 W D．1 W
7． 甲灯标有“36V 40W”的字样，乙灯标有“220V 40W”的字样，两灯均正常工作时
A．甲灯比乙灯亮 B．乙灯比甲灯亮 C．两盏灯一样亮 D．无法比较亮度

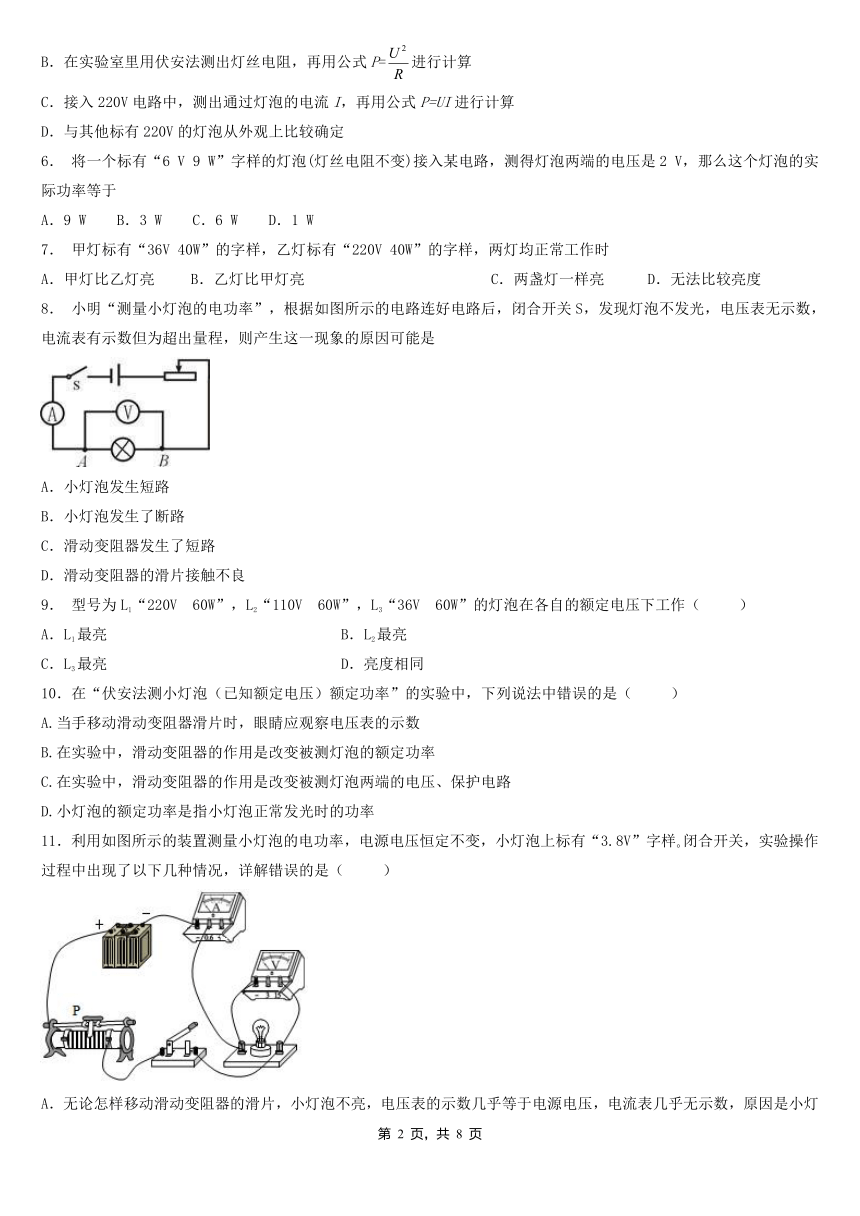

8． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
9． 型号为L1“220V 60W”，L2“110V 60W”，L3“36V 60W”的灯泡在各自的额定电压下工作（ ）
A．L1最亮 B．L2最亮
C．L3最亮 D．亮度相同
10．在“伏安法测小灯泡（已知额定电压）额定功率”的实验中，下列说法中错误的是（ ）
A.当手移动滑动变阻器滑片时，眼睛应观察电压表的示数
B.在实验中，滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中，滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率
11．利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样 闭合开关，实验操作过程中出现了以下几种情况，详解错误的是（ ）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路

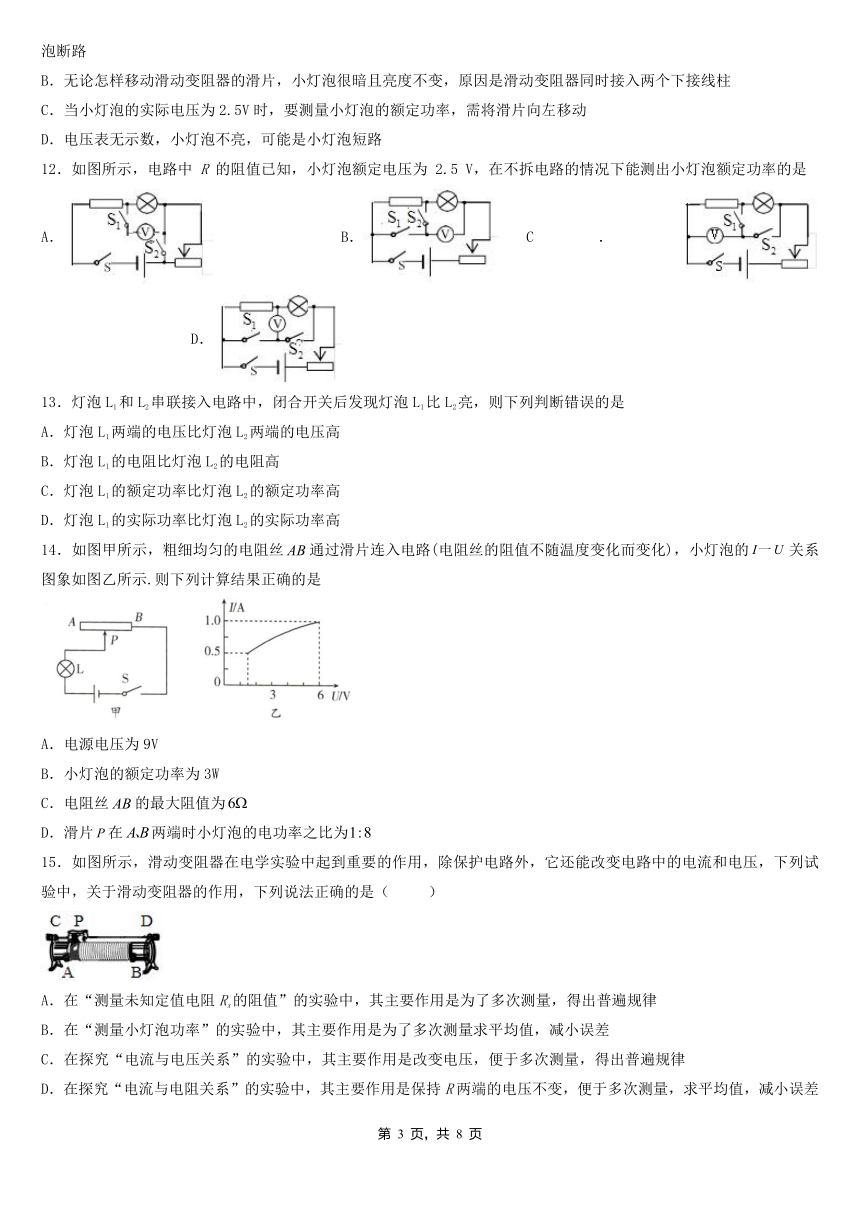

12．如图所示，电路中 R 的阻值已知，小灯泡额定电压为 2.5 V，在不拆电路的情况下能测出小灯泡额定功率的是
A． B． C． D．
13．灯泡L1和L2串联接入电路中，闭合开关后发现灯泡L1比L2亮，则下列判断错误的是
A．灯泡L1两端的电压比灯泡L2两端的电压高
B．灯泡L1的电阻比灯泡L2的电阻高
C．灯泡L1的额定功率比灯泡L2的额定功率高
D．灯泡L1的实际功率比灯泡L2的实际功率高
14．如图甲所示，粗细均匀的电阻丝通过滑片连入电路(电阻丝的阻值不随温度变化而变化)，小灯泡的关系图象如图乙所示.则下列计算结果正确的是
A．电源电压为9V
B．小灯泡的额定功率为3W
C．电阻丝的最大阻值为
D．滑片在两端时小灯泡的电功率之比为
15．如图所示，滑动变阻器在电学实验中起到重要的作用，除保护电路外，它还能改变电路中的电流和电压，下列试验中，关于滑动变阻器的作用，下列说法正确的是（ ）
A．在“测量未知定值电阻Rx的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律
B．在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差
C．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律
D．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，求平均值，减小误差
二、填空题

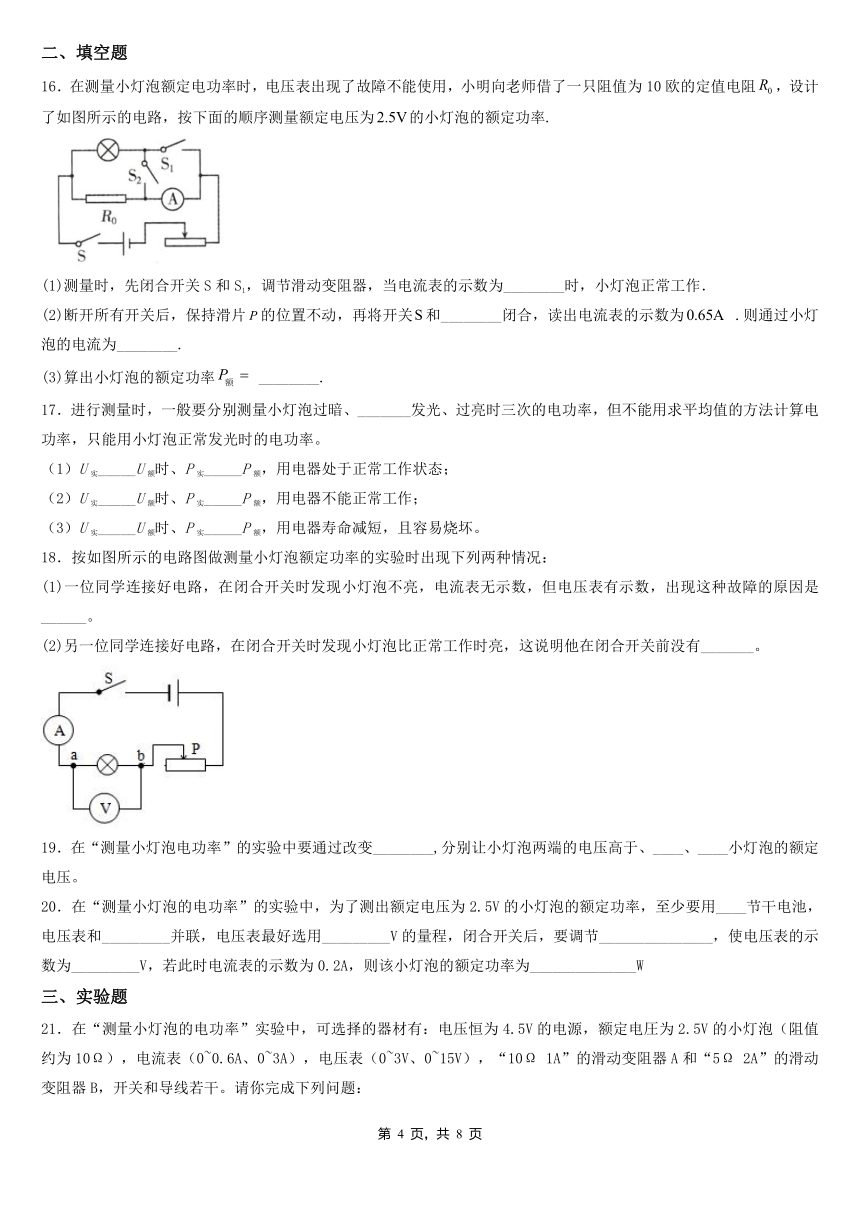

16．在测量小灯泡额定电功率时，电压表出现了故障不能使用，小明向老师借了一只阻值为10欧的定值电阻，设计了如图所示的电路，按下面的顺序测量额定电压为的小灯泡的额定功率.
(1)测量时，先闭合开关S和S1，调节滑动变阻器，当电流表的示数为________时，小灯泡正常工作．
(2)断开所有开关后，保持滑片的位置不动，再将开关和________闭合，读出电流表的示数为 .则通过小灯泡的电流为________.
(3)算出小灯泡的额定功率 ________.
17．进行测量时，一般要分别测量小灯泡过暗、_______发光、过亮时三次的电功率，但不能用求平均值的方法计算电功率，只能用小灯泡正常发光时的电功率。
（1）U实_____U额时、P实_____P额，用电器处于正常工作状态；
（2）U实_____U额时、P实_____P额，用电器不能正常工作；
（3）U实_____U额时、P实_____P额，用电器寿命减短，且容易烧坏。
18．按如图所示的电路图做测量小灯泡额定功率的实验时出现下列两种情况：
(1)一位同学连接好电路，在闭合开关时发现小灯泡不亮，电流表无示数，但电压表有示数，出现这种故障的原因是______。
(2)另一位同学连接好电路，在闭合开关时发现小灯泡比正常工作时亮，这说明他在闭合开关前没有_______。
19．在“测量小灯泡电功率”的实验中要通过改变________,分别让小灯泡两端的电压高于、____、____小灯泡的额定电压。
20．在“测量小灯泡的电功率”的实验中，为了测出额定电压为2.5V的小灯泡的额定功率，至少要用____节干电池，电压表和_________并联，电压表最好选用_________V的量程，闭合开关后，要调节_______________，使电压表的示数为_________V，若此时电流表的示数为0.2A，则该小灯泡的额定功率为______________W
三、实验题
21．在“测量小灯泡的电功率”实验中，可选择的器材有：电压恒为4.5V的电源，额定电圧为2.5V的小灯泡（阻值约为10Ω），电流表（0~0.6A、0~3A），电压表（0~3V、0~15V），“10Ω 1A”的滑动变阻器A和“5Ω 2A”的滑动变阻器B，开关和导线若干。请你完成下列问题：
（1）实验中电流表应选择 的量程，电压表应选择 的量程。
（2）请用笔画线代替导线将图甲中的电路连接完整，使滑片向右移动时小灯泡变亮。
（3）闭合开关，移动滑片，使小灯泡两端的电压等于额定电压，观察小灯泡的亮度，同时读出电流表的示数（如图乙所示），则小灯泡的额定功率为 W。
（4）接下来，向 移动滑片，使小灯泡两端的电压低于额定电压，观察到小灯泡的亮度要比正常发光时 一些。
（5）本实验中选择的滑动变阻器是 （选填“A”或“B”）。
22．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。
（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用___________；
A．“10Ω0.5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整。（_______）
（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其小灯泡不发光原因是___________。
（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为___________V。要测小灯泡的额定功率，应将滑片P向___________（选填“A”或“B”）端移动，使电压表示数为2.5V。
（5）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图像，设计出了一个测未知定值电阻的电路，如图丁所示。根据电路图写出了其中一次测量的实验步骤：
①开关S1闭合，S2断开，此时灯泡与电阻并联，它们两端电压相等，调节滑动变阻器，当电流表的示数为0.25A时，灯泡正常发光，灯泡两端电压等于2.5V。
②保持滑片位置不动，断开开关S1，闭合开关S2，此时电流表测干路电流，记下电流表的读数为I。表达式：Rx=___________。
（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B C D C D D D D B
题号 11 12 13 14 15
答案 D C D B C
二、填空题
16．0.25 A S2 0.4A 1W
17．正常 等于 等于 小于 小于 大于 大于
18．ab段电路发生了断路 将滑动变阻器的阻值放在最大
19.滑动变阻器滑片的位置等于低于
20．2 小灯泡 0 3 滑动变阻器 2.5 0.5
三、实验题
21．（1）0~0.6A；0~3V
（2）
（3）0.75 （4）左；暗（5）A
22．B 变阻器连入电路中的电阻最大 1.8 A
