人教版九年级物理
第十九章 生活用电
单元测试训练卷
一、选择题(本题共10小题，每小题4分，共40分)
1．2022年1月17日1青海门源发生5.8级地震。地震发生时，选择正确的逃生和自救措施非常重要，下列措施中正确的是(　　)
A．室外的跑到楼内躲避
B．迅速进入室内抢运物品
C．迅速远离高压电线和陡坡
D．高楼层的人们应立刻乘电梯撤离
2．关于安全用电，下列说法或做法正确的是(　　)
A．人只要不接触带电体就不会发生触电事故
B．用湿手拔用电器的插头
C．有金属外壳的用电器一般使用两脚插头
D．发现有人触电时立即断开电源
3．下列生活实例中，属于节约用电的是(　　)
A．电视机音量开得很大
B．夏天空调温度调得很低
C．离开教室随手关灯
D．经常开关电冰箱门
4．关于安全用电，下列做法符合要求的是(　　)
A．选用插座时，最好使用两孔插座
B．家用电器检修时，不用断开电源开关
C．有人触电时，应先切断电源
D．用试电笔检验时，手指不能接触笔尾金属体
5．下列做法中，符合安全用电原则的是(　　)
A．用湿抹布擦拭插座
B．高层建筑上安装避雷针
C．搬动正在通电的电器
D．使用绝缘皮破损的导线

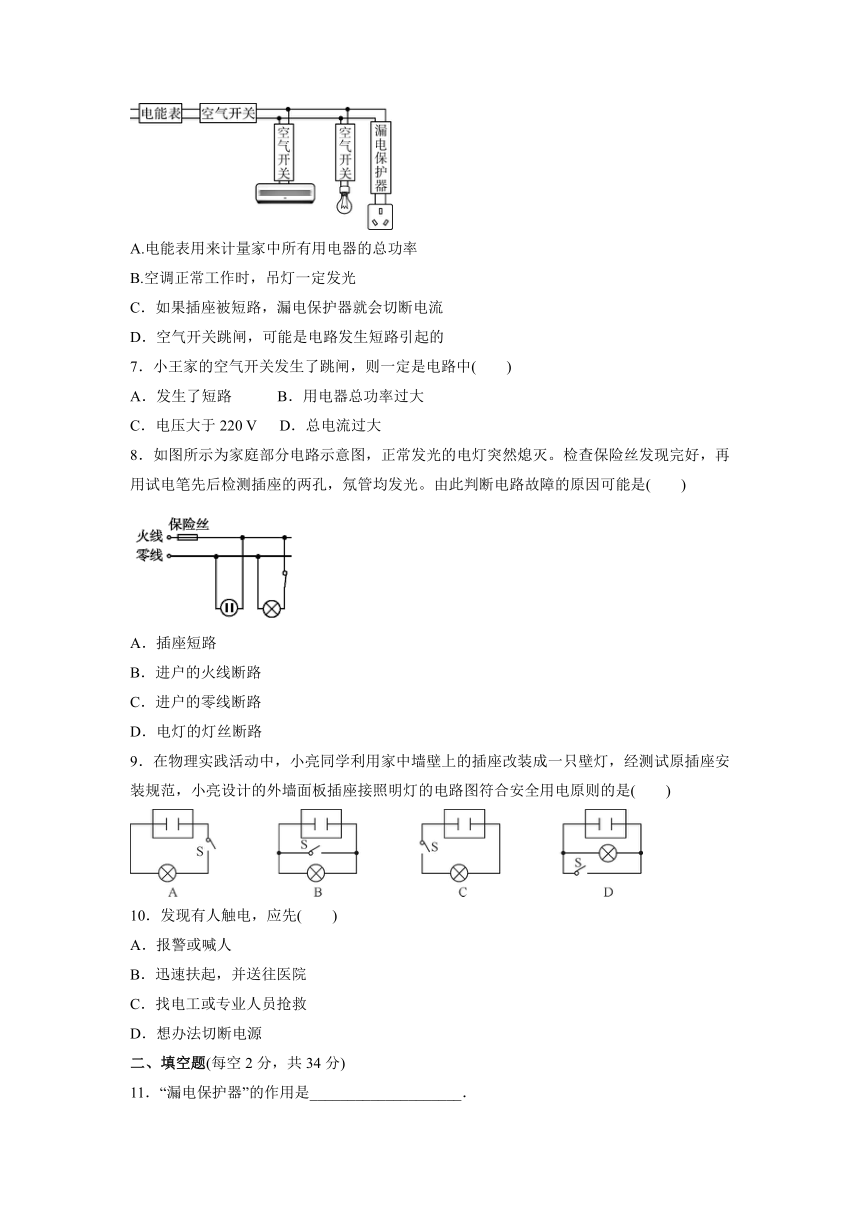

6．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是( )
A.电能表用来计量家中所有用电器的总功率
B.空调正常工作时，吊灯一定发光
C．如果插座被短路，漏电保护器就会切断电流
D．空气开关跳闸，可能是电路发生短路引起的
7．小王家的空气开关发生了跳闸，则一定是电路中(　　)
A．发生了短路 B．用电器总功率过大
C．电压大于220 V D．总电流过大
8．如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是(　　)
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
9．在物理实践活动中，小亮同学利用家中墙壁上的插座改装成一只壁灯，经测试原插座安装规范，小亮设计的外墙面板插座接照明灯的电路图符合安全用电原则的是( )
10．发现有人触电，应先(　　)
A．报警或喊人
B．迅速扶起，并送往医院
C．找电工或专业人员抢救
D．想办法切断电源
二、填空题(每空2分，共34分)
11．“漏电保护器”的作用是____________________．
12．在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会__ __；当发现家用电器或电线失火时，必须先__ __，然后再救火。
13．在家庭电路中，保险丝熔断的原因是 或用电器的 过大；串联在电路中的保险丝，电阻比较 ，熔点低，当电流过大时，迅速升温 ，切断电路。
14．如图甲所示，小丽把完好的试电笔插入连接正确的有电三孔插座中时，操作规范但试电笔的氖管不发光，是因为试电笔接触 。小丽家电脑的三脚插头如图乙所示，请判断插头的3号脚应接 。(均选填“火线”“零线”或“地线”)
15．学习了家庭电路的相关知识，某同学发现在如图所示的电路中，当开关S闭合后，电灯L不亮，用试电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路出现的可能情况：
(1)试电笔只在a、d点发光：________________。
(2)试电笔只在b点不发光：___________________。
(3)试电笔在a、b、c、d点都发光：_________________。
16．分析下面两幅图片。
(1)图甲中，触电的原因是人体靠近____带电体产生电弧，与大地连通形成通路，造成触电。
(2)图乙中，触电的原因是站在大地上的人体接触火线，通过____使得____和大地连通形成通路，造成触电。
(3)根据图示，可知常见触电的实质是人体直接或间接与____连通，并通过大地或零线形成通路。总结出防止触电的措施是避免接触____或靠近高压线。
三、作图题(8分)
17．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
18. 如图所示是家中常见的带开关的二孔插座、三孔插座的插线板。请用笔画线代替导线把它接入家庭电路，要求开关断开时两个插座都不带电。
四、实验探究题(每空2分，共10分)
19．小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．
(1)实验中，必须取________(填“质量”或“体积”)相等的甲、乙两种液体．
(2)实验中，用________(填序号)间接反映液体吸收热量的多少；通过比较________(填序号)来判断液体吸热能力的强弱．
A．通电时间 　B．温度计示数的变化
(3)下表是某次的实验数据，分析可知，液体________(填“甲”或“乙”)的吸热能力较强．
物质 质量/g 初始温度/℃ 加热时间/min 最终温度/℃
液体甲 150 20 3 45
液体乙 150 20 3 68
(4)若在甲、乙两烧瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与________的关系．
五、综合应用题(8分)
20. 小伟是一个科学迷，在课余时间他利用一个规格为“2.2 V　0.01 A”的发光二极管设计了如图甲所示的电路。晚间关闭照明灯L后，利用二极管D发出的光指示开关所在的位置。S为单刀双掷开关、R为限流电阻。
(1)关闭照明灯后，为使二极管D正常工作，限流电阻R的阻值为多少欧？此时，电路消耗的总功率为多少瓦？
(2)从安全用电角度考虑，该电路存在安全隐患，应将单刀双掷开关S接在照明灯L与________间。
(3)不管照明灯关闭还是打开，该电路都要消耗电能。为节约电能，可以再接入一个光控开关(光照弱时自动闭合，光照强时自动断开)，你认为应将光控开关接在图乙中a、b、c三处的________处。
参考答案
一、选择题
1-5CDCCB 6-10DDCAD
二、填空题
11．电流对人体造成伤害时，自动切断电路，对人起保护作用
12．熔断 断开电源
13．短路 总功率 大 熔断
14．零线 火线
15．(1)灯泡L断路 (2)b、c间断路 (3)进户的零线断了
16. (1)高压 (2)人体 火线 (3)火线 火线
三、作图题
17. 解：如图所示
18. 解：如图所示
四、实验探究题
19. (1)质量　(2)A B　(3)甲　(4)电阻
五、综合应用题
20. 解：(1)UR＝U－UD＝220 V－2.2 V＝217.8 V，
IR＝ID＝0.01 A，
R＝＝＝21 780 Ω。
P＝UI＝220 V×0.01 A＝2.2 W。
(2)火线　
(3)b
