人教版九年级物理全一册第十九章《生活用电》单元测试(word版含答案)

人教版九年级物理全一册第十九章《生活用电》单元测试
一、填空题（每空1分，共14分）
1.在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路发生________；②电路中用电器的________．
2.夏季为避免遭受雷击，一定要在高大建筑上安装________．如何防雷再举一例________
3.如图为小娟家洗手间的部分电路，白炽灯L上标有“220 V 40 W”字样，L正常工作时电阻为______Ω。该电路存在的安全隐患是______________________。小娟改进电路后，想到家人常忘记关灯，便把标有“220 V 60 W”的白炽灯L1与L串联接入A、B之间，则电路的总功率比原来________（选填“大”或“小”）。
4.在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个________接在干路上，房间里的电灯、电视等用电器是________联的．
5.家庭电路中，电视机与电灯是____(填“串联”或“并联”)的；电灯工作时消耗的是____能；额定功率为0.5千瓦的用电器正常工作3小时，耗____度电。
6.在家庭电路中，电热水器正常工作的电压为________V，它与家中的空调器是________(填“串联”或“并联”)连接的。
二、选择题（每题2分，共20分）
7.下列情况下，一定会发生触电事故的是（ ）
A．人站在地面上，一手接触火线 B．人站在地面上，一手接触零线
C．人站在木凳上，一手接触火线 D．人站在地面上，用手拉开电闸

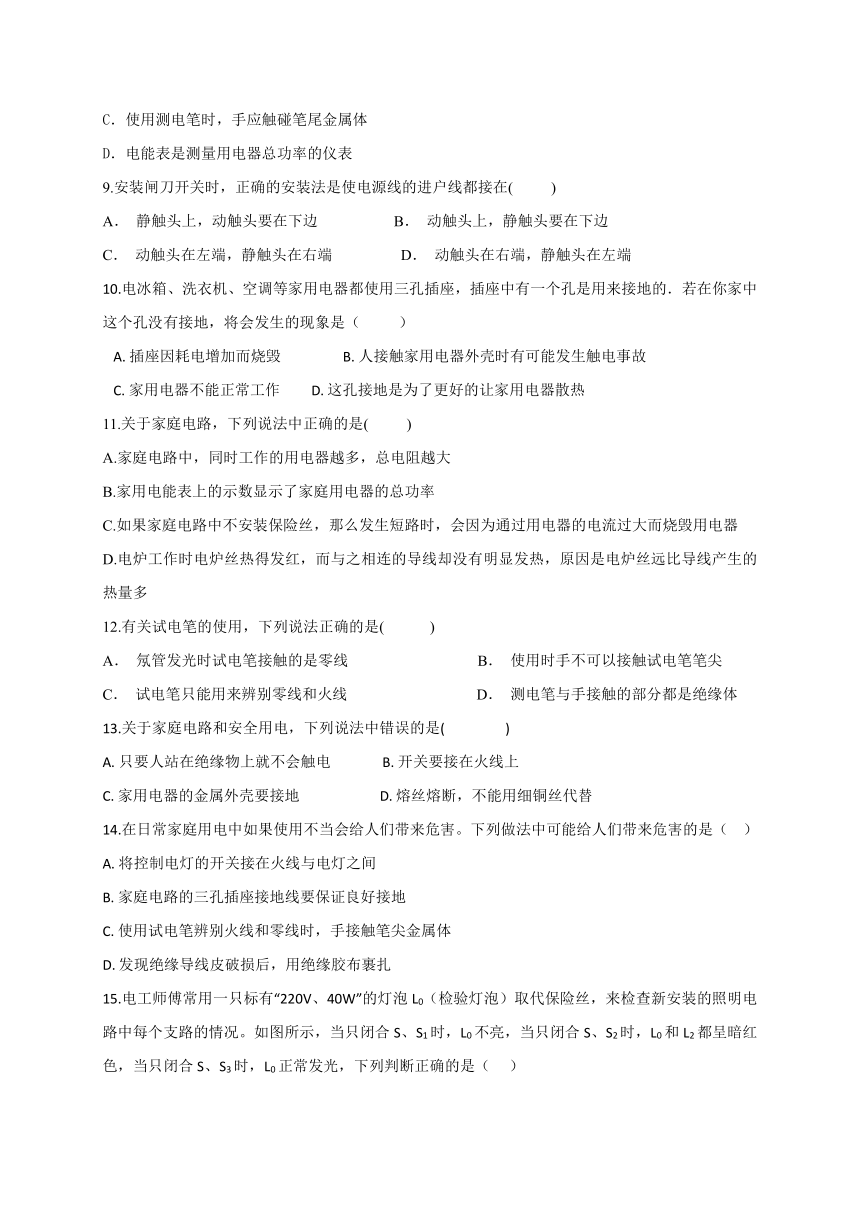

8.关于家庭电路，下列说法中正确的是( )
A．经验证明，只有36V的电压对人体才是安全的
B．在家庭电路中，各用电器之间是串联关系
C．使用测电笔时，手应触碰笔尾金属体
D．电能表是测量用电器总功率的仪表
9.安装闸刀开关时，正确的安装法是使电源线的进户线都接在(　 　)
A． 静触头上，动触头要在下边 B． 动触头上，静触头要在下边
C． 动触头在左端，静触头在右端 D． 动触头在右端，静触头在左端
10.电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（　 　）
A. 插座因耗电增加而烧毁 B. 人接触家用电器外壳时有可能发生触电事故
C. 家用电器不能正常工作 D. 这孔接地是为了更好的让家用电器散热
11.关于家庭电路，下列说法中正确的是(　 　)
A.家庭电路中，同时工作的用电器越多，总电阻越大
B.家用电能表上的示数显示了家庭用电器的总功率
C.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D.电炉工作时电炉丝热得发红，而与之相连的导线却没有明显发热，原因是电炉丝远比导线产生的热量多
12.有关试电笔的使用，下列说法正确的是(　　 )
A． 氖管发光时试电笔接触的是零线 B． 使用时手不可以接触试电笔笔尖
C． 试电笔只能用来辨别零线和火线 D． 测电笔与手接触的部分都是绝缘体
13.关于家庭电路和安全用电，下列说法中错误的是( )
A. 只要人站在绝缘物上就不会触电 B. 开关要接在火线上
C. 家用电器的金属外壳要接地 D. 熔丝熔断，不能用细铜丝代替
14.在日常家庭用电中如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是（ ）
A. 将控制电灯的开关接在火线与电灯之间
B. 家庭电路的三孔插座接地线要保证良好接地
C. 使用试电笔辨别火线和零线时，手接触笔尖金属体
D. 发现绝缘导线皮破损后，用绝缘胶布裹扎

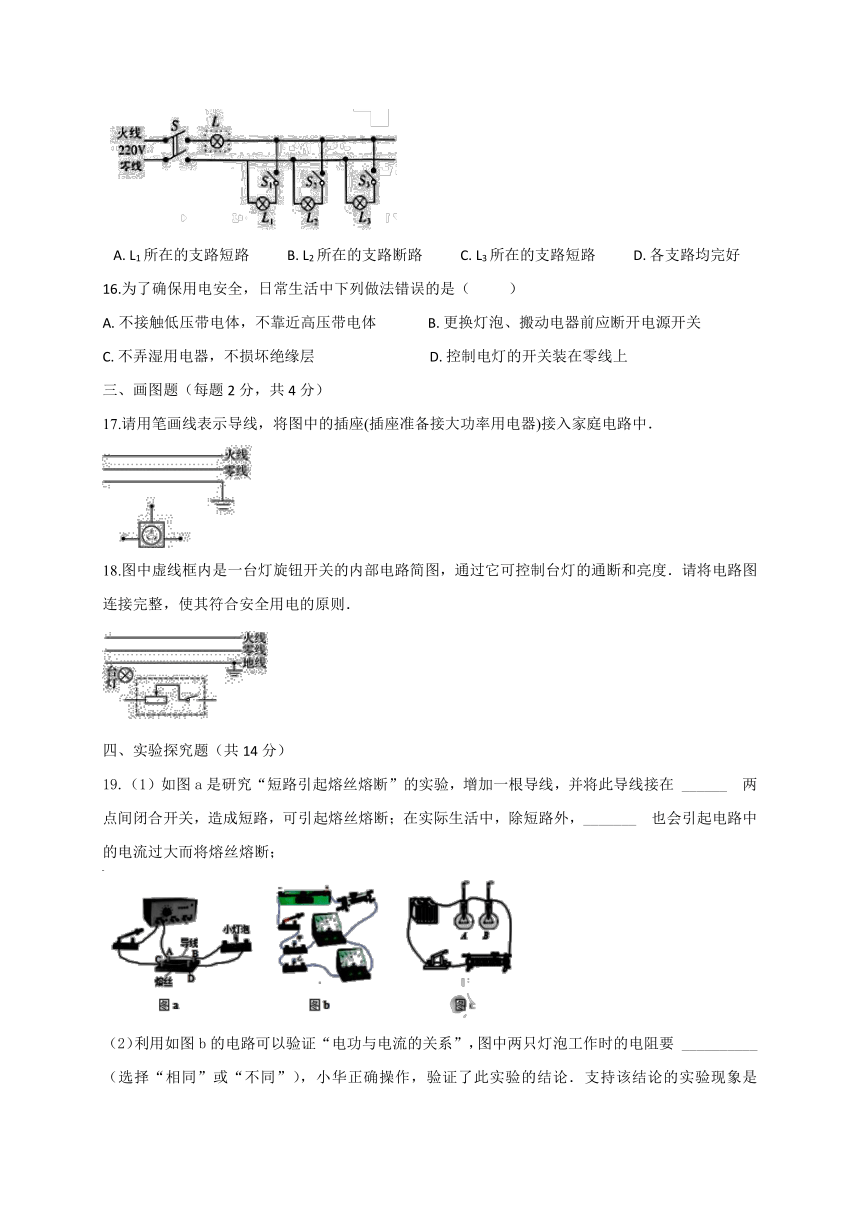

15.电工师傅常用一只标有“220V、40W”的灯泡L0（检验灯泡）取代保险丝，来检查新安装的照明电路中每个支路的情况。如图所示，当只闭合S、S1时，L0不亮，当只闭合S、S2时，L0和L2都呈暗红色，当只闭合S、S3时，L0正常发光，下列判断正确的是（ ）
A. L1所在的支路短路 B. L2所在的支路断路 C. L3所在的支路短路 D. 各支路均完好
16.为了确保用电安全，日常生活中下列做法错误的是（　 　）
A. 不接触低压带电体，不靠近高压带电体 B. 更换灯泡、搬动电器前应断开电源开关
C. 不弄湿用电器，不损坏绝缘层 D. 控制电灯的开关装在零线上
三、画图题（每题2分，共4分）
17.请用笔画线表示导线，将图中的插座(插座准备接大功率用电器)接入家庭电路中．
18.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．
四、实验探究题（共14分）
19.（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在 ______ 两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，_______ 也会引起电路中的电流过大而将熔丝熔断；
（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要 __________ （选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．
（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的 ______液体，两个烧瓶内的电阻丝的阻值应该_________ （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制_________相同。
20.（1）在家庭电路中，为了防止触电，必须把用电器的开关装在　 　（填“火”、“零”或“地”》线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是　 　
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V6A）、S2（250V16A），为了安全和实用。应选用开关　 　和图1中　 　（填“甲”或“乙”）插座。
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为　 　V，当开关S　 　（填“断开”或“闭合“）时就能模拟用电器漏电，此时通过A、B两处的电流IA　 　（填”＞”“＝“或“＜”）IB。
（4）电冰箱使用时外壳一定要　 　，以保证安全。夏天；为了节能，可将冰箱的设置温度适当调　 　（填“高”或“低”），有一台冰箱铭牌上标有“220V150W”字样，测得其一天消耗的电能为1.2kW h，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为　 　h。
五、综合计算题（每题2分，共18分）
21.洞庭湖区域盛产水稻，早稻收获期恰逢长江中下游梅雨季节。为解决早稻收获后稻谷霉变问题，某科技小组设计了一个稻谷烘干机。它的电路图如图甲所示，M为电动鼓风机，R为湿敏电阻，其阻值能根据相对湿度（水蒸气含量）的变化而改变，且能满足实际需要。R0为10Ω的定值发热电阻。
（1）若鼓风机的额定电压为220V，额定功率为440W，鼓风机正常工作的电流为多大？
（2）相对湿度在40%~80%范围内时，R的阻值随相对湿度变化的关系如图乙所示。当相对湿度为70%时，试求发热电阻R0的电功率为多大？
22.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：
(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？
(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)
答案
1.短路　总功率过大
2.避雷针　不在大树下避雨
3.1210 灯直接接在火线上 / 开关未接火线与灯之间 小
4.开关　并
5.并联 电 1.5
6.220 并联
7.A
8.C
9.A
10.B
11.D
12.D
13.A
14.C
15.C
16.D
17. 18.
19.BD 总功率过大（超负荷运行） 不同 电流表示数较大的支路灯泡亮 相同 不同 电流和通电时间
20.（1）火；总功率过大；（2）S2；甲；（3）220；闭合；＜；（4）接地；高；8。
21.（1）2A；（2）4000W
22.灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.
