第十九章 生活用电 单元测试 2021-2022学年人教版九年级物理全一册（有答案）

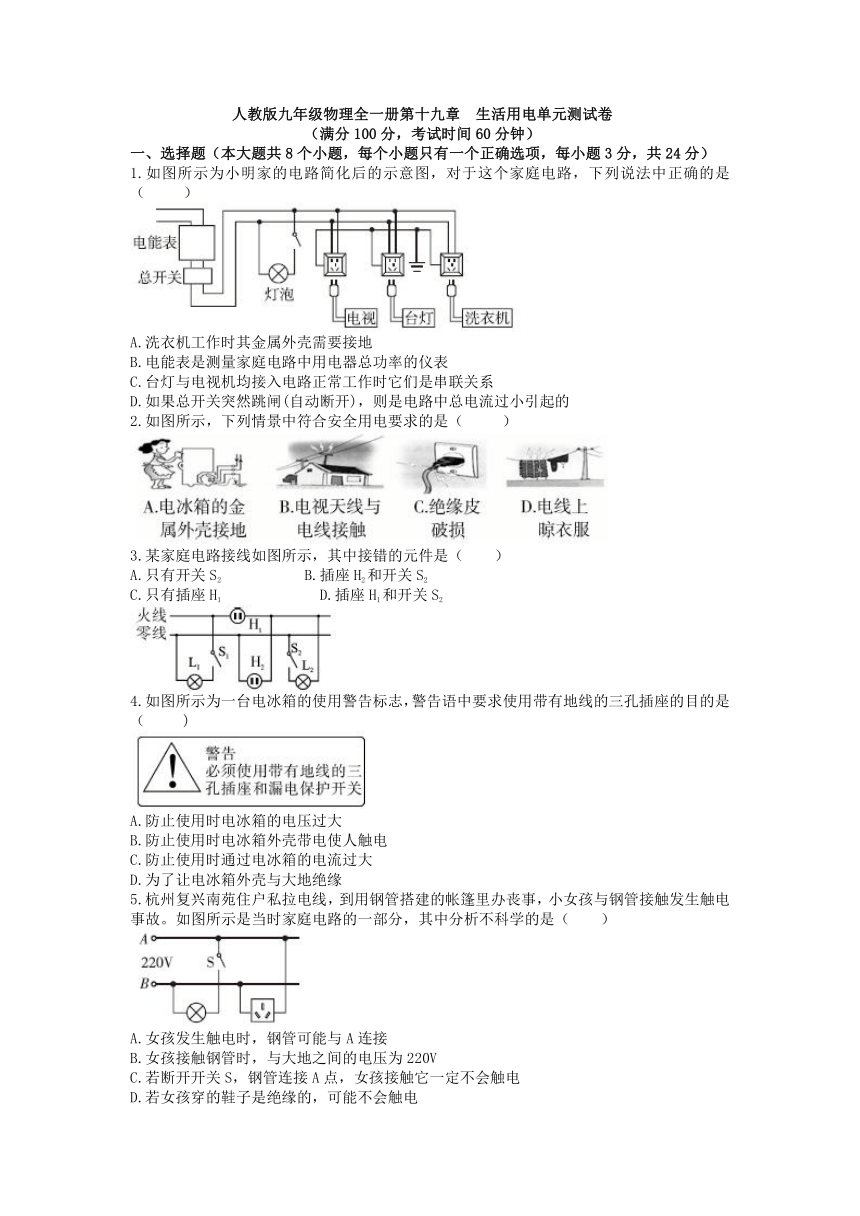

人教版九年级物理全一册第十九章 生活用电单元测试卷
（满分100分，考试时间60分钟）
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分）
1.如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（ ）
A.洗衣机工作时其金属外壳需要接地
B.电能表是测量家庭电路中用电器总功率的仪表
C.台灯与电视机均接入电路正常工作时它们是串联关系
D.如果总开关突然跳闸(自动断开)，则是电路中总电流过小引起的
2.如图所示，下列情景中符合安全用电要求的是（ ）
3.某家庭电路接线如图所示，其中接错的元件是（ ）
A.只有开关S2? B.插座H2和开关S2?
C.只有插座H1? D.插座H1和开关S2
4.如图所示为一台电冰箱的使用警告标志，警告语中要求使用带有地线的三孔插座的目的是（ )
A.防止使用时电冰箱的电压过大
B.防止使用时电冰箱外壳带电使人触电
C.防止使用时通过电冰箱的电流过大
D.为了让电冰箱外壳与大地绝缘
5.杭州复兴南苑住户私拉电线，到用钢管搭建的帐篷里办丧事，小女孩与钢管接触发生触电事故。如图所示是当时家庭电路的一部分，其中分析不科学的是（ ）
A.女孩发生触电时，钢管可能与A连接
B.女孩接触钢管时，与大地之间的电压为220V
C.若断开开关S，钢管连接A点，女孩接触它一定不会触电
D.若女孩穿的鞋子是绝缘的，可能不会触电

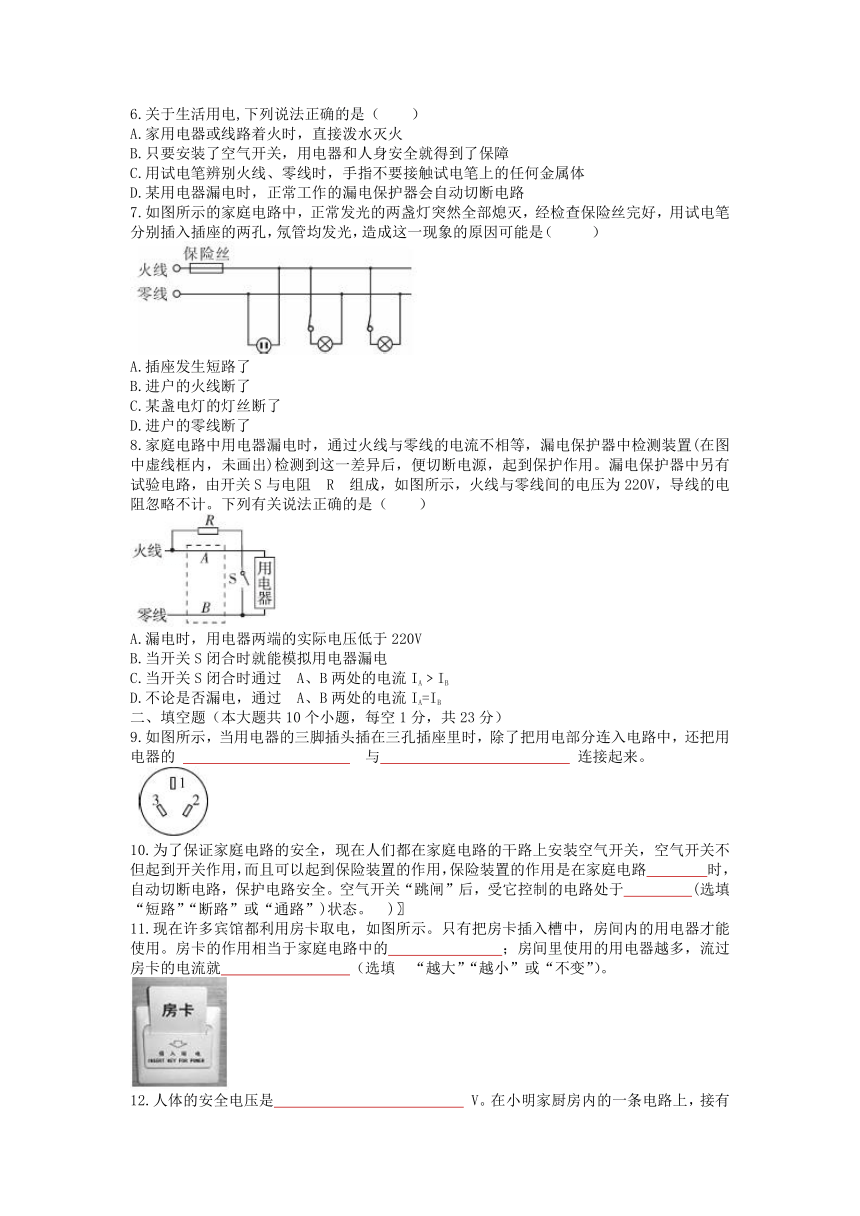

6.关于生活用电,下列说法正确的是（ ）
A.家用电器或线路着火时，直接泼水灭火
B.只要安装了空气开关，用电器和人身安全就得到了保障
C.用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
D.某用电器漏电时，正常工作的漏电保护器会自动切断电路
7.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（ ）
A.插座发生短路了
B.进户的火线断了
C.某盏电灯的灯丝断了
D.进户的零线断了
8.家庭电路中用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻?R?组成，如图所示，火线与零线间的电压为220V，导线的电阻忽略不计。下列有关说法正确的是（ ）
A.漏电时，用电器两端的实际电压低于220V
B.当开关S闭合时就能模拟用电器漏电
C.当开关S闭合时通过?A、B两处的电流IA﹥IB?
D.不论是否漏电，通过?A、B两处的电流IA=IB?
二、填空题（本大题共10个小题，每空1分，共23分）
9.如图所示，当用电器的三脚插头插在三孔插座里时，除了把用电部分连入电路中，还把用电器的 与 连接起来。
10.为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路 时，自动切断电路，保护电路安全。空气开关“跳闸”后，受它控制的电路处于 (选填“短路”“断路”或“通路”)状态。 )〗
11.现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ；房间里使用的用电器越多，流过房卡的电流就 （选填?“越大”“越小”或“不变”）。
12.人体的安全电压是 V。在小明家厨房内的一条电路上，接有电水壶（1800W）、电饭煲（600W）和油烟机（240W）各1个。为保障正常用电，该电路中熔丝的熔断电流应不小于 A。）

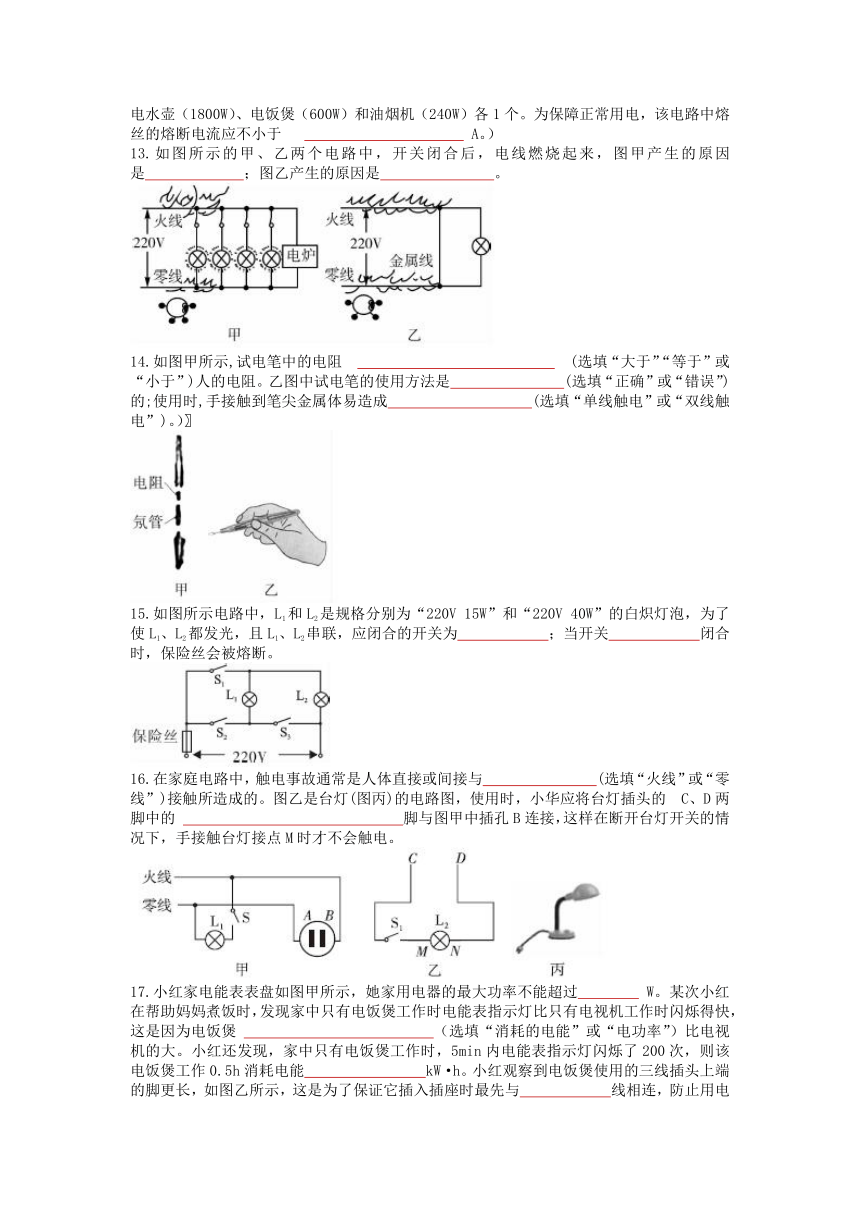

13.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，图甲产生的原因是 ；图乙产生的原因是 。
14.如图甲所示,试电笔中的电阻? ?(选填“大于”“等于”或“小于”)人的电阻。乙图中试电笔的使用方法是 (选填“正确”或“错误”)的;使用时,手接触到笔尖金属体易造成 (选填“单线触电”或“双线触电”)。）〗
15.如图所示电路中，L1和L2是规格分别为“220V 15W”和“220V 40W”的白炽灯泡，为了使L1、L2都发光，且L1、L2串联，应闭合的开关为 ；当开关 闭合时，保险丝会被熔断。
16.在家庭电路中，触电事故通常是人体直接或间接与 (选填“火线”或“零线”)接触所造成的。图乙是台灯(图丙)的电路图，使用时，小华应将台灯插头的?C、D两脚中的 脚与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯接点M时才不会触电。?

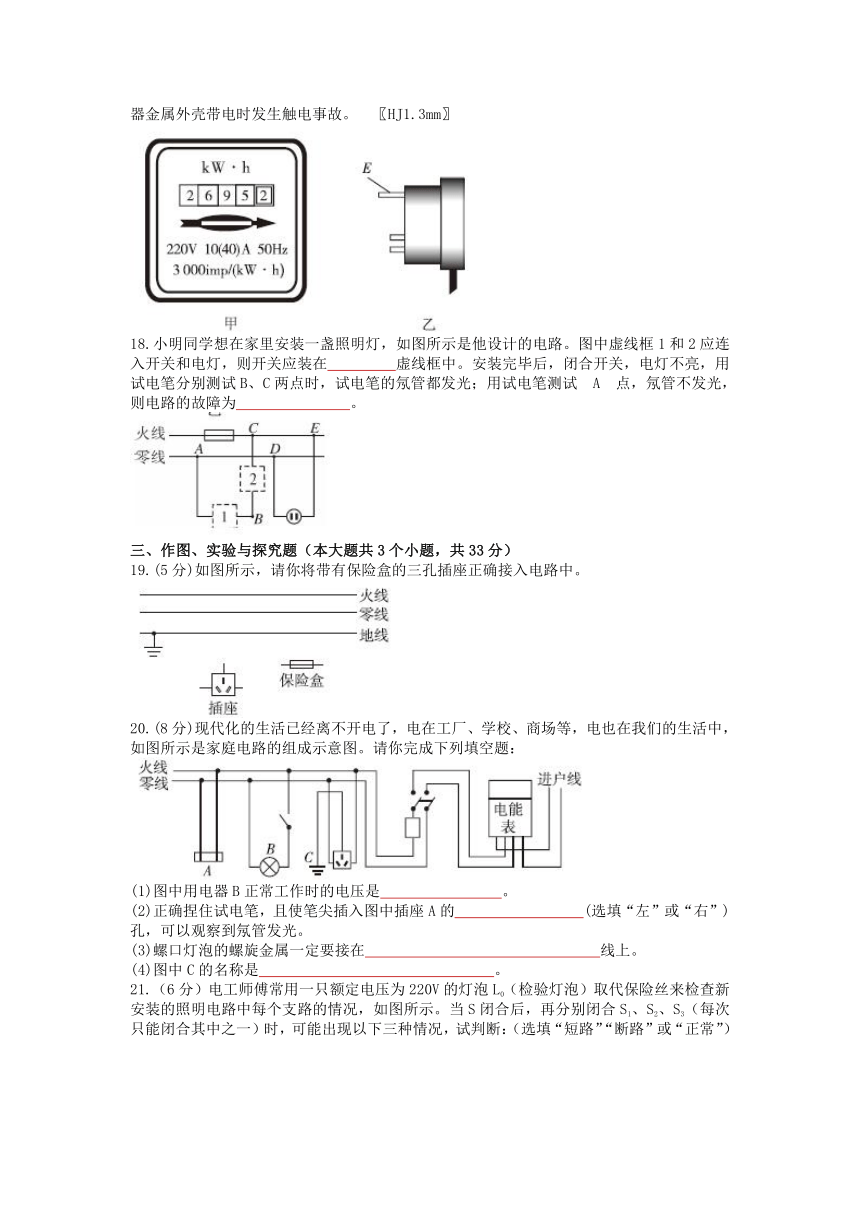

17.小红家电能表表盘如图甲所示，她家用电器的最大功率不能超过 W。某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲 （选填“消耗的电能”或“电功率”）比电视机的大。小红还发现，家中只有电饭煲工作时，5min内电能表指示灯闪烁了200次，则该电饭煲工作0.5h消耗电能 ?kW·h。小红观察到电饭煲使用的三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与 线相连，防止用电器金属外壳带电时发生触电事故。 〖HJ1.3mm〗
18.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 虚线框中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试B、C两点时，试电笔的氖管都发光；用试电笔测试?A?点，氖管不发光，则电路的故障为 。
三、作图、实验与探究题（本大题共3个小题，共33分）
19.(5分)如图所示，请你将带有保险盒的三孔插座正确接入电路中。
20.(8分)现代化的生活已经离不开电了，电在工厂、学校、商场等，电也在我们的生活中，如图所示是家庭电路的组成示意图。请你完成下列填空题：
(1)图中用电器B正常工作时的电压是 。
(2)正确捏住试电笔，且使笔尖插入图中插座A的 (选填“左”或“右”)孔，可以观察到氖管发光。
(3)螺口灯泡的螺旋金属一定要接在 线上。
(4)图中C的名称是 。

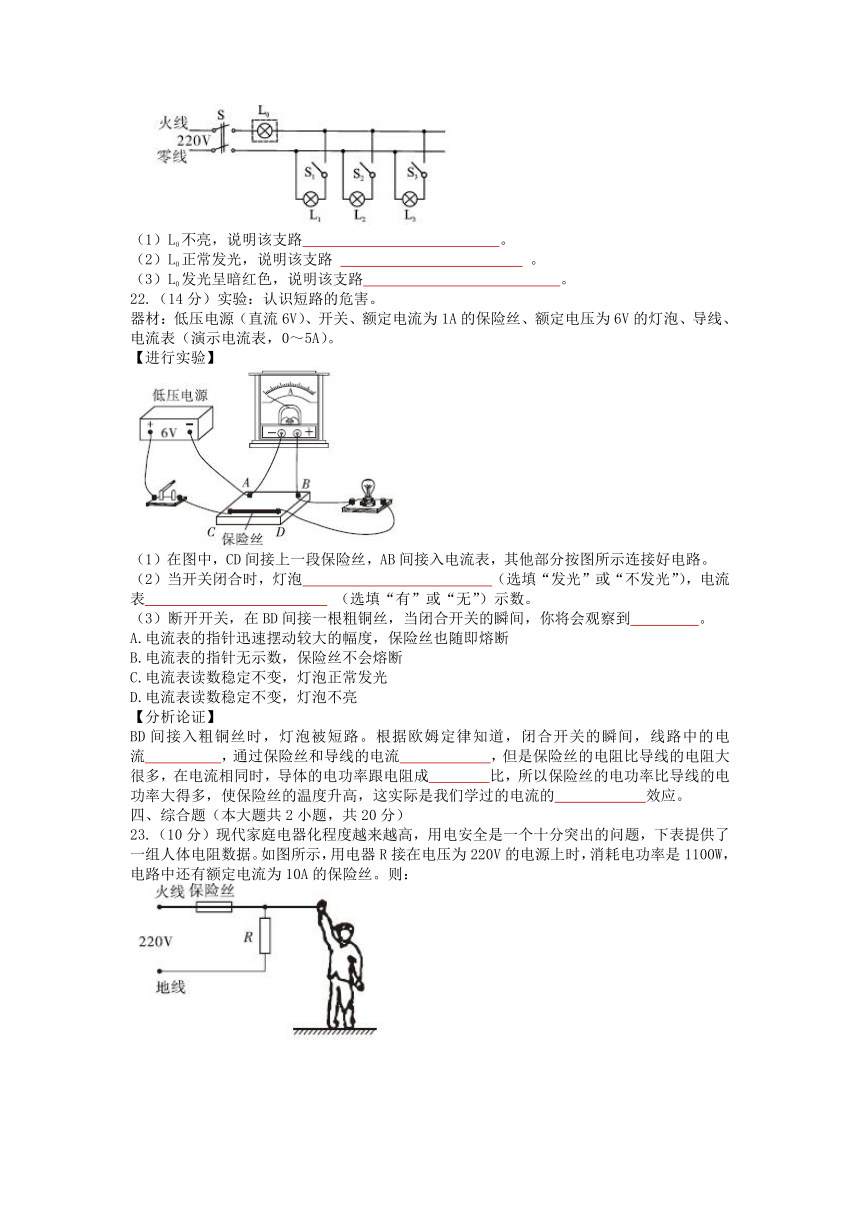

21.（6分）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断：（选填“短路”“断路”或“正常”）
（1）L0不亮，说明该支路 。
（2）L0正常发光，说明该支路 。
（3）L0发光呈暗红色，说明该支路 。
22.（14分）实验：认识短路的危害。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A）。
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好电路。
（2）当开关闭合时，灯泡 （选填“发光”或“不发光”），电流表 （选填“有”或“无”）示数。
（3）断开开关，在BD间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 。
A.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B.电流表的指针无示数，保险丝不会熔断
C.电流表读数稳定不变，灯泡正常发光
D.电流表读数稳定不变，灯泡不亮
【分析论证】
BD间接入粗铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流 ，通过保险丝和导线的电流 ，但是保险丝的电阻比导线的电阻大很多，在电流相同时，导体的电功率跟电阻成 比，所以保险丝的电功率比导线的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的 效应。
四、综合题（本大题共2小题，共20分）
23.（10分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的保险丝。则：
（1）只有用电器R接入电路时，通过保险丝的电流为多少A？
（2）一个潮湿的人，赤脚站在地上，由于不小心手接触了火线，发生触电事故，则通过人体的电流是多少A？(上表中电阻数据适用此人)
（3）请你解释保险丝不会“救”人命的原因。

24.（10分）电动环保车因环保、经济在各大旅游景区已广泛投入运营。某品牌的电动环保车，有关技术参数如下表。根据技术参数和具体要求，求解下列问题：(g取10N/kg)
（1）用甲图中的专用插线板给电动环保车充电，请在乙图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通断；②开关接通时两插座都能提供220V电压。
（2）电动机以额定功率工作半小时消耗多少电能？
（3）经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图丙所示，若电动环保车满载时，每个乘员大约60kg，求该车在行驶过程中受到的阻力。
（4）该车充一次电储存了2.7×108J的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？
第十九章 生活用电 参考答案
（满分100分，考试时间60分钟）
一、选择题（本大题共8个小题，每个小题只有一个正确选项，每小题3分，共24分）
1.如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（ A ）
A.洗衣机工作时其金属外壳需要接地
B.电能表是测量家庭电路中用电器总功率的仪表
C.台灯与电视机均接入电路正常工作时它们是串联关系
D.如果总开关突然跳闸(自动断开)，则是电路中总电流过小引起的
2.如图所示，下列情景中符合安全用电要求的是（ A ）
3.某家庭电路接线如图所示，其中接错的元件是（ D ）
A.只有开关S2? B.插座H2和开关S2?
C.只有插座H1? D.插座H1和开关S2
4.如图所示为一台电冰箱的使用警告标志，警告语中要求使用带有地线的三孔插座的目的是（ B )
A.防止使用时电冰箱的电压过大
B.防止使用时电冰箱外壳带电使人触电
C.防止使用时通过电冰箱的电流过大
D.为了让电冰箱外壳与大地绝缘
5.杭州复兴南苑住户私拉电线，到用钢管搭建的帐篷里办丧事，小女孩与钢管接触发生触电事故。如图所示是当时家庭电路的一部分，其中分析不科学的是（ C ）
A.女孩发生触电时，钢管可能与A连接
B.女孩接触钢管时，与大地之间的电压为220V
C.若断开开关S，钢管连接A点，女孩接触它一定不会触电
D.若女孩穿的鞋子是绝缘的，可能不会触电
6.关于生活用电,下列说法正确的是（ D ）
A.家用电器或线路着火时，直接泼水灭火
B.只要安装了空气开关，用电器和人身安全就得到了保障
C.用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
D.某用电器漏电时，正常工作的漏电保护器会自动切断电路
7.如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（ D ）〖=CK（〗D
A.插座发生短路了
B.进户的火线断了
C.某盏电灯的灯丝断了
D.进户的零线断了
8.家庭电路中用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置(在图中虚线框内，未画出)检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻?R?组成，如图所示，火线与零线间的电压为220V，导线的电阻忽略不计。下列有关说法正确的是（ B ）
A.漏电时，用电器两端的实际电压低于220V
B.当开关S闭合时就能模拟用电器漏电
C.当开关S闭合时通过?A、B两处的电流IA﹥IB?
D.不论是否漏电，通过?A、B两处的电流IA=IB?
二、填空题（本大题共10个小题，每空1分，共23分）
9.如图所示，当用电器的三脚插头插在三孔插座里时，除了把用电部分连入电路中，还把用电器的 金属外壳 与 大地 连接起来。
10.为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关不但起到开关作用，而且可以起到保险装置的作用，保险装置的作用是在家庭电路 电流过大 时，自动切断电路，保护电路安全。空气开关“跳闸”后，受它控制的电路处于 断路 (选填“短路”“断路”或“通路”)状态。 )〗
11.现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 开关 ；房间里使用的用电器越多，流过房卡的电流就 越大 （选填?“越大”“越小”或“不变”）。
12.人体的安全电压是 不高于36 V。在小明家厨房内的一条电路上，接有电水壶（1800W）、电饭煲（600W）和油烟机（240W）各1个。为保障正常用电，该电路中熔丝的熔断电流应不小于 12 A。）
13.如图所示的甲、乙两个电路中，开关闭合后，电线燃烧起来，图甲产生的原因是 用电器总功率过大 ；图乙产生的原因是 发生短路 。
14.如图甲所示,试电笔中的电阻? 大于 ?(选填“大于”“等于”或“小于”)人的电阻。乙图中试电笔的使用方法是 错误 (选填“正确”或“错误”)的;使用时,手接触到笔尖金属体易造成 单线触电 (选填“单线触电”或“双线触电”)。）〗
15.如图所示电路中，L1和L2是规格分别为“220V 15W”和“220V 40W”的白炽灯泡，为了使L1、L2都发光，且L1、L2串联，应闭合的开关为 S2 ；当开关 S2、S3 闭合时，保险丝会被熔断。
16.在家庭电路中，触电事故通常是人体直接或间接与 火线 (选填“火线”或“零线”)接触所造成的。图乙是台灯(图丙)的电路图，使用时，小华应将台灯插头的?C、D两脚中的 C 脚与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯接点M时才不会触电。?
17.小红家电能表表盘如图甲所示，她家用电器的最大功率不能超过 8800 W。某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲 电功率 （选填“消耗的电能”或“电功率”）比电视机的大。小红还发现，家中只有电饭煲工作时，5min内电能表指示灯闪烁了200次，则该电饭煲工作0.5h消耗电能 0.4 ?kW·h。小红观察到电饭煲使用的三线插头上端的脚更长，如图乙所示，这是为了保证它插入插座时最先与 地 线相连，防止用电器金属外壳带电时发生触电事故。 〖HJ1.3mm〗
18.小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 2 虚线框中。安装完毕后，闭合开关，电灯不亮，用试电笔分别测试B、C两点时，试电笔的氖管都发光；用试电笔测试?A?点，氖管不发光，则电路的故障为 电灯断路 。
三、作图、实验与探究题（本大题共3个小题，共33分）
19.(5分)如图所示，请你将带有保险盒的三孔插座正确接入电路中。
答案：
20.(8分)现代化的生活已经离不开电了，电在工厂、学校、商场等，电也在我们的生活中，如图所示是家庭电路的组成示意图。请你完成下列填空题：
(1)图中用电器B正常工作时的电压是 220V 。
(2)正确捏住试电笔，且使笔尖插入图中插座A的 右 (选填“左”或“右”)孔，可以观察到氖管发光。
(3)螺口灯泡的螺旋金属一定要接在 零 线上。
(4)图中C的名称是 地线 。
21.（6分）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断：（选填“短路”“断路”或“正常”）
（1）L0不亮，说明该支路 断路 。
（2）L0正常发光，说明该支路 短路 。
（3）L0发光呈暗红色，说明该支路 正常 。
22.（14分）实验：认识短路的危害。
器材：低压电源（直流6V）、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表（演示电流表，0～5A）。
【进行实验】
（1）在图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好电路。
（2）当开关闭合时，灯泡 发光 （选填“发光”或“不发光”），电流表 有 （选填“有”或“无”）示数。
（3）断开开关，在BD间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 A 。
A.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B.电流表的指针无示数，保险丝不会熔断
C.电流表读数稳定不变，灯泡正常发光
D.电流表读数稳定不变，灯泡不亮
【分析论证】
BD间接入粗铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流 很大 ，通过保险丝和导线的电流 相同 ，但是保险丝的电阻比导线的电阻大很多，在电流相同时，导体的电功率跟电阻成 正 比，所以保险丝的电功率比导线的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的 热 效应。
四、综合题（本大题共2小题，共20分）
23.（10分）现代家庭电器化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻数据。如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的保险丝。则：
（1）只有用电器R接入电路时，通过保险丝的电流为多少A？
（2）一个潮湿的人，赤脚站在地上，由于不小心手接触了火线，发生触电事故，则通过人体的电流是多少A？(上表中电阻数据适用此人)
（3）请你解释保险丝不会“救”人命的原因。
解：（1）通过保险丝的电流：I=
（2）由表中数据得出，潮湿时手与脚之间的电阻R＇=8.8kΩ=8800Ω
通过人体的电流：I＇=
（3）由(2)可知发生触电时，通过人体的电流远小于保险丝熔断电流(10A)，即人已触电，但保险丝未断，所以保险丝不会“救”人命。
24.（10分）电动环保车因环保、经济在各大旅游景区已广泛投入运营。某品牌的电动环保车，有关技术参数如下表。根据技术参数和具体要求，求解下列问题：(g取10N/kg)
（1）用甲图中的专用插线板给电动环保车充电，请在乙图中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通断；②开关接通时两插座都能提供220V电压。
（2）电动机以额定功率工作半小时消耗多少电能？
（3）经检测电动环保车以额定功率匀速行驶时，受到的阻力与质量的关系如图丙所示，若电动环保车满载时，每个乘员大约60kg，求该车在行驶过程中受到的阻力。
（4）该车充一次电储存了2.7×108J的电能，电动环保车将电能转化为机械能的效率为80%，若该车满载时以额定功率匀速行驶，则充电一次最多可连续行驶多长的路程？
解：(1)如图所示。
(2)消耗电能：W电=Pt=5×103W×30×60s=9×106J
(3)总质量：m总=m乘+m车=60kg×10＋1200kg=1800kg
由图可知，m=1800kg时，f=1800N。
(4)机械能：W机械=W＇电η=2.7×108J×80%=2.16×108J
行驶路程：s=?=120km
