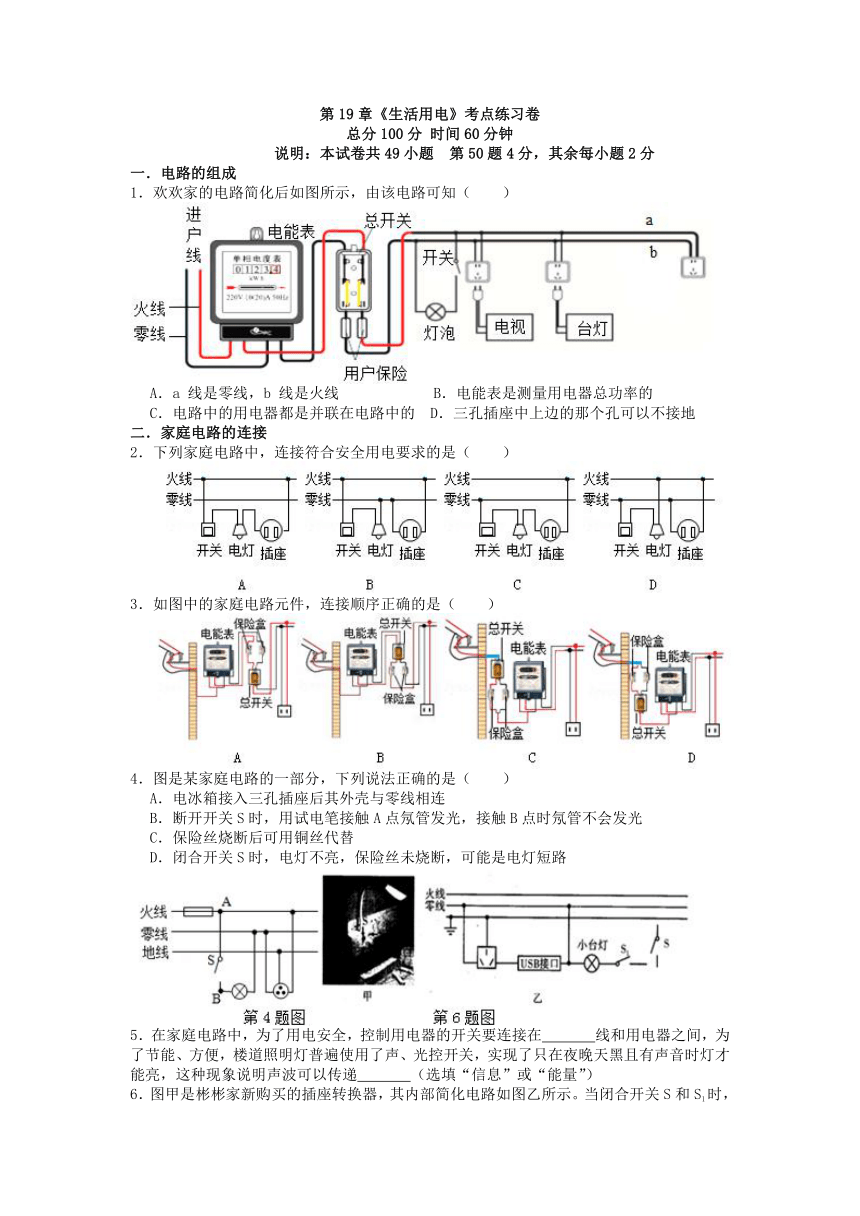

第19章《生活用电》考点练习卷 2021-2022学年人教版物理九年级全册（含答案）

第19章《生活用电》考点练习卷
总分100分 时间60分钟
说明：本试卷共49小题 第50题4分，其余每小题2分
一．电路的组成
1．欢欢家的电路简化后如图所示，由该电路可知（　　）
A．a 线是零线，b 线是火线 B．电能表是测量用电器总功率的
C．电路中的用电器都是并联在电路中的 D．三孔插座中上边的那个孔可以不接地
二．家庭电路的连接
2．下列家庭电路中，连接符合安全用电要求的是（　　）
3．如图中的家庭电路元件，连接顺序正确的是（　　）
4．图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
5．在家庭电路中，为了用电安全，控制用电器的开关要连接在　 　线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递　 　（选填“信息”或“能量”）
6．图甲是彬彬家新购买的插座转换器，其内部简化电路如图乙所示。当闭合开关S和S1时，插座和USB接口能正常使用，小台灯发光；当开关S断开时，各元件都不工作；当闭合开关S、断开S1时，小台灯不发光，但USB接口和插座仍能正常使用且互不影响。请在图乙中将未完成的电路补充完整。

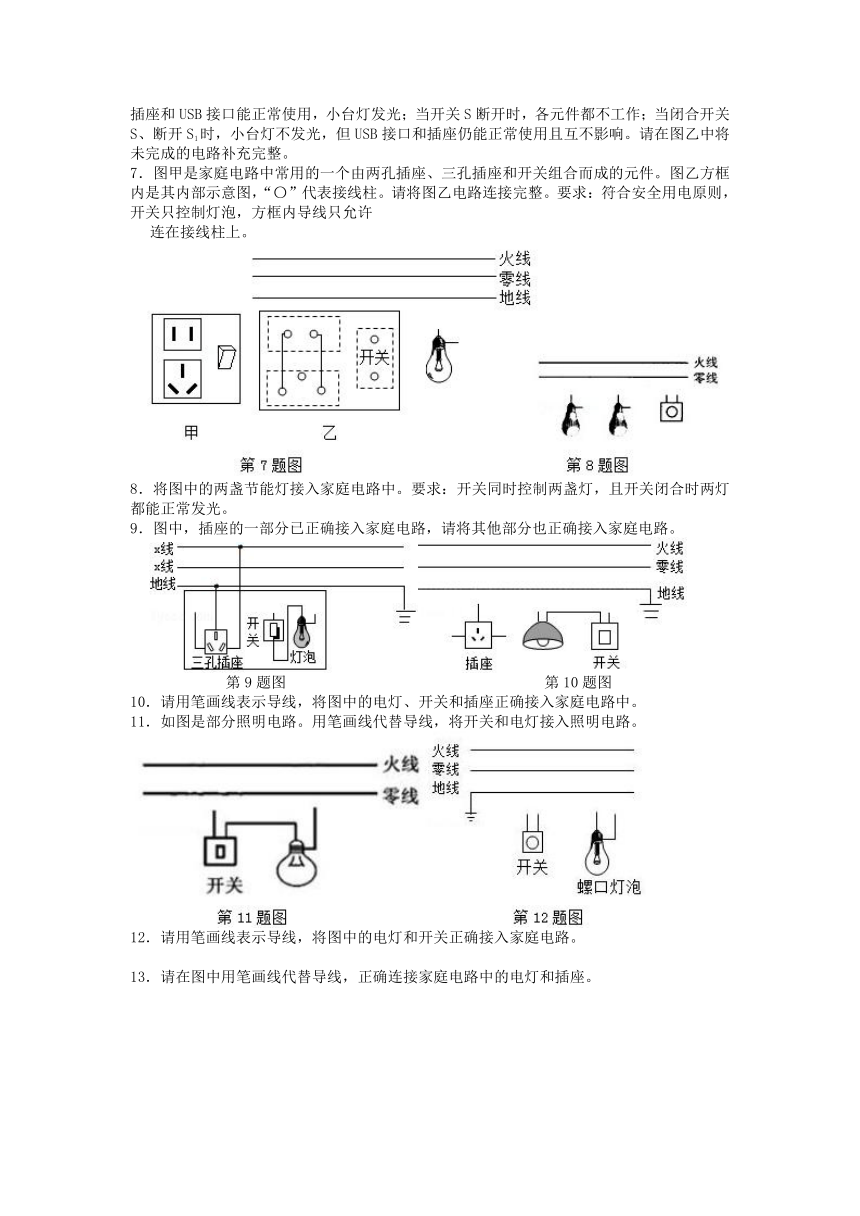

7．图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。图乙方框内是其内部示意图，“〇”代表接线柱。请将图乙电路连接完整。要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许
连在接线柱上。
8．将图中的两盏节能灯接入家庭电路中。要求：开关同时控制两盏灯，且开关闭合时两灯都能正常发光。
9．图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。
第9题图 第10题图
10．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
11．如图是部分照明电路。用笔画线代替导线，将开关和电灯接入照明电路。
12．请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

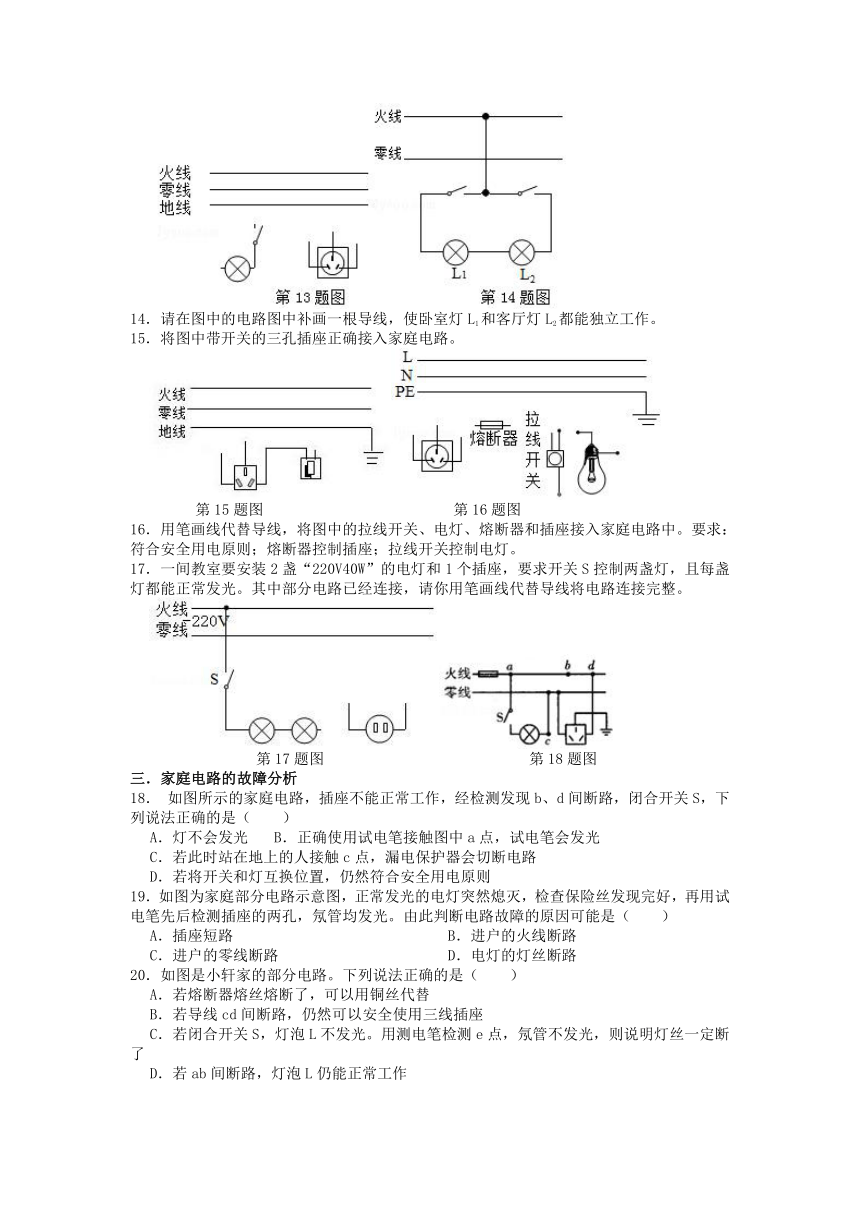

13．请在图中用笔画线代替导线，正确连接家庭电路中的电灯和插座。
14．请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
15．将图中带开关的三孔插座正确接入家庭电路。
第15题图 第16题图
16．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。
17．一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
第17题图 第18题图
三．家庭电路的故障分析
18． 如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）
A．灯不会发光 B．正确使用试电笔接触图中a点，试电笔会发光
C．若此时站在地上的人接触c点，漏电保护器会切断电路
D．若将开关和灯互换位置，仍然符合安全用电原则
19．如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（　　）
A．插座短路 B．进户的火线断路
C．进户的零线断路 D．电灯的灯丝断路
20．如图是小轩家的部分电路。下列说法正确的是（　　）
A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三线插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作

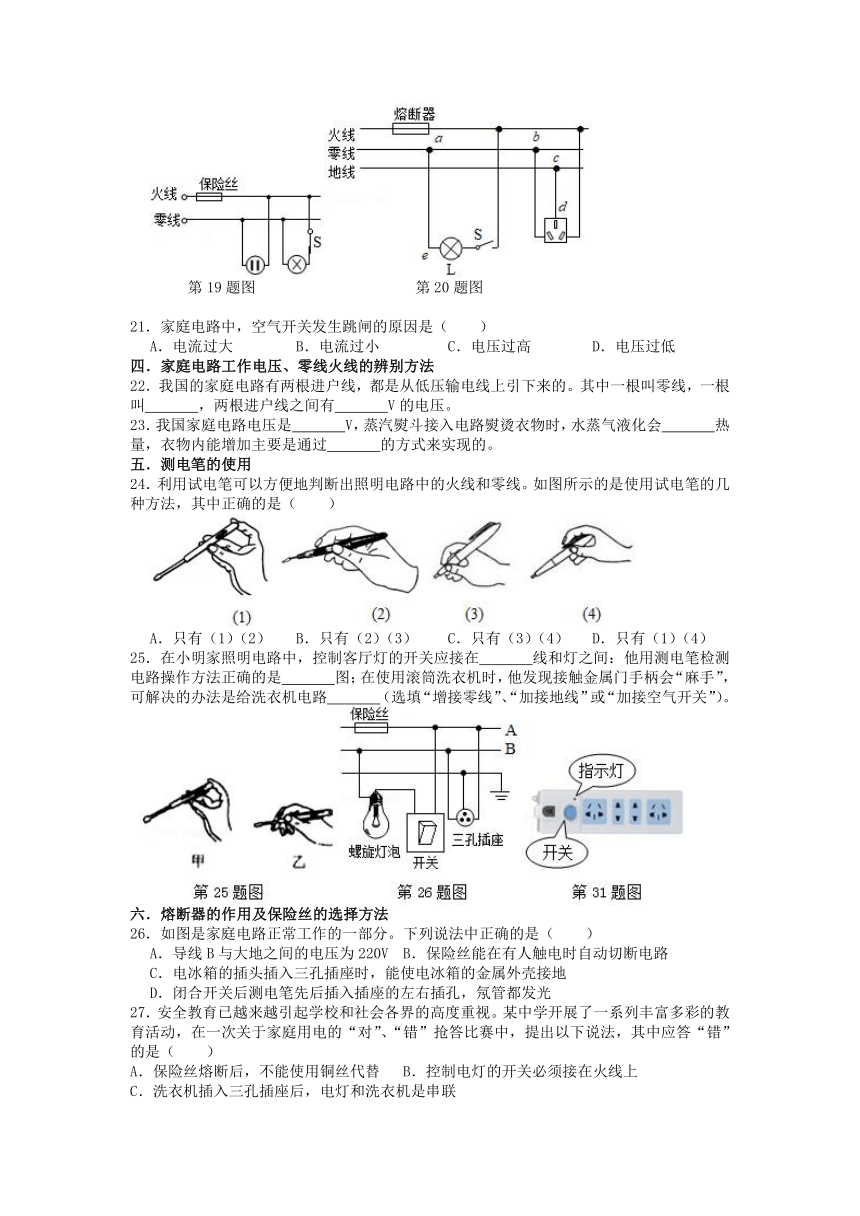

第19题图 第20题图
21．家庭电路中，空气开关发生跳闸的原因是（　　）
A．电流过大 B．电流过小 C．电压过高 D．电压过低
四．家庭电路工作电压、零线火线的辨别方法
22．我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫　 　，两根进户线之间有　 　V的电压。
23．我国家庭电路电压是　 　V，蒸汽熨斗接入电路熨烫衣物时，水蒸气液化会　 　热量，衣物内能增加主要是通过　 　的方式来实现的。
五．测电笔的使用
24．利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（　　）
A．只有（1）（2） B．只有（2）（3） C．只有（3）（4） D．只有（1）（4）
25．在小明家照明电路中，控制客厅灯的开关应接在　 　线和灯之间：他用测电笔检测电路操作方法正确的是　 　图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路　 　（选填“增接零线”、“加接地线”或“加接空气开关”）。
六．熔断器的作用及保险丝的选择方法
26．如图是家庭电路正常工作的一部分。下列说法中正确的是（　　）
A．导线B与大地之间的电压为220V B．保险丝能在有人触电时自动切断电路
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光
27．安全教育已越来越引起学校和社会各界的高度重视。某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“错”的是（　　）
A．保险丝熔断后，不能使用铜丝代替 B．控制电灯的开关必须接在火线上
C．洗衣机插入三孔插座后，电灯和洗衣机是串联
D．洗衣机使用三孔插座的目的是使其金属外壳接地
28．为安全用电，家庭电路中的空气开关应装在　 　线上；空气开关“跳闸”后，受它控制的电路处于　 　（选填“短路”“断路”或“通路”）状态；验电笔　 　（选填“能”或“不能”）区分零线与接地线。
七．插座的构造与工作方式
29．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（　　）
A．在插线板上可以同时使用多个大功率用电器 B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数 D．用电器的插脚无需与插孔中的金属片完全接触
30．运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（　　）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电
D．将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮
31．如图所示，关于家用插座说法中，正确的是（　　）
A．开关串联在干路中，指示灯与各组插孔并联在电路中B．开关、指示灯和各组插孔并联在电路中
C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
32．正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）
八．触电危害及常见的触电类型与预防
33．家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是（　　）
A．不靠近高压带电体 B．不弄湿用电器，不损坏绝缘层
C．更换灯泡、挪动电器前，应先断开电源开关
D．有人发生触电事故时，可以直接用手去拉触电者进行施救
34．人们的生活水平在逐步提高，安全意识也要加强，下列说法正确的是（　　）
A．若有人触电，用湿木棒去分离人与电线 B．安装漏电装置，可用铜丝代替保险丝
C．有小孩的家里，电源插座应加保护盖 D．如图所示，高铁站台上候车可以在黄色安全线外侧站立
九．安全用电原则
35． 下列有关生活用电的说法，不正确的是（　　）
A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施
B．消耗电能的多少用电能表来计量
C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
36． 关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
37． 下列做法中符合安全用电要求的是（　　）
A．发现有人触电应立即用手将人拉开 B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
38． 下列关于家庭电路和安全用电的说法中正确的是（　　）
A．空气开关跳闸后，应立即合上 B．只要人体接触火线就会发生触电事故
C．测电笔可用于检测物体带正电还是带负电 D．使用三脚插头是为了防止触电而采取的安全措施
39． 下列做法中符合安全用电原则的是（　　）
A．家庭电路中控制用电器的开关一定要接在火线上 B．把用电器的三脚插头改成两脚插头使用C．用电器的金属外壳不用接地线 D．用湿抹布擦拭带电的插座面板
40．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，空气开关“跳闸”，一定是发生了短路故障B．使用试电笔时手不能接触笔尾金属体C．开关必须要接在用电器和零线之间 D．家用电器达到使用寿命应及时更换
41．关于家庭电路及安全用电的理解，下列说法正确的是（　　）
A．电能表的转盘转得越快，说明用电器消耗的电能越多 B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．用电器的三脚插头中标有“E”的插头连接的是用电器的金属外壳
42．关于安全用电，下列说法中正确的是（　　）
A．修理家庭电路时没有断开总开关 B．电灯的开关接在火线和电灯之间
C．保险丝熔断后可用铜丝代替 D．只有短路才会造成空气开关跳闸
43．关于家庭电路及安全用电的说法正确的是（　　）
A．插座的塑料外壳是导体，不能直接触碰 B．电路中电流过大的原因只有用电器总功率过大
C．为防止烧坏保险丝，将保险丝用铁丝替换 D．用试电笔检查电路时，手要接触笔尾金属体
一十．家庭电路电流过大的原因
44． 家庭电路中，下列情形可能引起熔丝熔断的是（　　）
A．插座的零线火线接反 B．两只白炽灯串联连接
C．电器金属外壳未接地 D．同时使用大功率电器
45． 关于家庭电路，下列说法中正确的是（　　）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
46．在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（　　）
A．火线和零线直接连通 B．安装用电器时人体接触火线
C．试电笔笔尖接触火线 D．同时使用多个大功率用电器
47．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（　　）
A．开关中的两个线头相碰 B．双孔插座中的两个线头相碰
C．灯泡灯丝断了 D．插头和插座接触不良
48．家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和　 　。
49．（4分）家用电灯的开关要接到　 　（选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是　 　（只填写一种即可）。
参考答案与试题解析
一．家庭电路的组成
1．C。
二．家庭电路的连接
2．B。
3．B。
4．B。
5．火；能量。
6．由题意可知，开关S控制整个电路，所以开关S在干路上；插座、USB接口与小台灯互不影响，所以插座、USB接口与小台灯并联；开关S1控制小台灯，开关S1与小台灯串联，如下图：
7．解：①三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故。左孔接零线，右孔接火线。
②灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套。开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡。如图所示：
8．解：两个灯泡是并联的，开关控制灯泡时，开关和灯泡是串联的，开关接在灯泡和火线之间，如图所示：
9． 解：三孔插座的上孔接地线，左孔接零线，右孔接火线，据此可知上面为火线，中间为零线；
开关控制灯泡时，火线先接入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示：
10． 解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：
11． 解：火线首先过开关才能进灯泡顶端的金属点，零线直接进灯泡的螺丝口，这样在开关断开时，能切断火线，保证此时灯泡不带电。
12． 解：根据安全用电的要求，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。如图所示：
13． 解：
灯泡和开关的接法：开关要接在火线和灯之间，灯泡的另一侧接在零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
14． 解：
要使卧室灯L1和客厅灯L2能独立工作，两灯需要并联；图中已将开关接在火线和灯之间，经过灯后共同接到零线上，如图所示：
15．解：根据安全用电原则，开关应接在火线上，三孔插座的右孔通过开关与火线相连，上孔接地线，左孔接零线，如图所示：
16． 解：（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；
如下图所示：
17． 解：教室内要安装2盏“220V 40W”的照明灯，开关S控制两盏灯，则说明开关在干路上，两灯泡并联，开关S接火线，然后分别进入两灯泡；零线直接接入灯泡。
两孔插座的接法，左边接零线，右边接火线。如图所示：
三．家庭电路的故障分析
18． B。
19． C。
20． D。
21． A。
四．家庭电路工作电压、零线火线的辨别方法
22．我国的家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，一根叫　火线　，两根进户线之间有　220　V的电压。
【分析】家庭电路一般有火线和零线组成；火线与零线之间有220V的电压；零线与地线之间没有电压。
【解答】解：进户线分为零线和火线，火线与零线之间有220V的电压，火线与大地之间也有220V的电压。
故答案为：火线；220。
23．我国家庭电路电压是　220　V，蒸汽熨斗接入电路熨烫衣物时，水蒸气液化会　放出　热量，衣物内能增加主要是通过　热传递　的方式来实现的。
【分析】（1）我国家庭电路电压为220V；
（2）水由气态变为液态叫液化，液化时放热；改变物体内能的方法：一是做功，二是热传递。
【解答】解：
（1）我国家庭电路电压为220V；
（2）熨烫衣物时，水蒸气液化成小水滴，放出热量；此时衣物从熨斗吸收热量，是通过热传递的方式增加衣物的内能。
故答案为：220；放出；热传递。
五．测电笔的使用
24． D。
25． 火；甲；加接地线。
六．熔断器的作用及保险丝的选择方法
26． C。
27．安全教育已越来越引起学校和社会各界的高度重视。某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应答“错”的是（　　）
A．保险丝熔断后，不能使用铜丝代替
B．控制电灯的开关必须接在火线上
C．洗衣机插入三孔插座后，电灯和洗衣机是串联
D．洗衣机使用三孔插座的目的是使其金属外壳接地
【分析】（1）熔丝熔断后千万不能用铜丝代替，从它们的熔点、电阻和产生热量角度分析；
（2）控制电路的开关应该接着用电器和火线之间；
（3）洗衣机接入三孔插座后电灯与洗衣机是并联的；
（4）洗衣机使用三孔插座的目的是使其金属外壳接地，避免因漏电而发生触电事故。
【解答】解：A、熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故A正确；
B、家庭电路中开关控制用电器时，开关要接在用电器和火线之间，在断开开关，切断火线，操作时不容易发生触电事故，故B正确；
C、洗衣机接入三孔插座后电灯与洗衣机是并联的，洗衣机和电灯都能正常工作，并且互不影响。故C错误；
D、洗衣机接入三孔插座能使洗衣机金属外壳接地，防止金属外壳的用电器漏电发生触电事故，故D正确。
故选：C。
28．为安全用电，家庭电路中的空气开关应装在　火　线上；空气开关“跳闸”后，受它控制的电路处于　断路　（选填“短路”“断路”或“通路”）状态；验电笔　不能　（选填“能”或“不能”）区分零线与接地线。
【分析】（1）为用电安全，开关应该安装在火线上，并且与用电器串联；
（2）处处连通的电路为通路；某处断开的电路为断路；电源短路是指电源两极不经过用电器直接连通的电路；
（3）使用测电笔可以辨别火线和零线。
【解答】解：
（1）开关应安装在火线上，当断开开关时，用电器与火线断开，不会发生触电事故；
（2）空气开关“跳闸”后，电流无法形成通路，故家庭电路整体上处于断路状态；
（3）零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线。
故答案为：火；断路；不能。
七．插座的构造与工作方式
29．插线板使用不当会带来安全隐患甚至引发火灾，下列属于正确使用插线板的做法是（　　）
A．在插线板上可以同时使用多个大功率用电器
B．插线板可以放置在家中的任何位置
C．使用或购买插线板时要关注其相关技术参数
D．用电器的插脚无需与插孔中的金属片完全接触
【分析】①家庭电路中各用电器彼此并联，同时工作的用电器越多，干路电流越大；
②家庭电路中各元件要按照其作用、工作特点选择合适位置安装；
③家庭电路中用电器、电能表、控制开关及导线要符合一定的规格要求；
④导线接头处要牢固，插头与插座中的金属片要充分接触，不要出现“接触不良”现象。
【解答】解：A、插线板导电部分和绝缘部分都有一定的规格要求，同时使用多个大功率用电器，相同时间会产生较多的热量，可能烧坏插线板，甚至造成短路发生火灾。故A错误；
B、插线板不能随便乱放，要放在小孩摸不着并且干燥，不会溅到水的地方。故B错误；
C、在选择插线板之前，应做好计划，根据插线板需要承载的用电器功率大小，选择合适技术参数的插线板。故C正确；
D、用电器与插线板连接时，要保证插脚与插孔中的金属片完全接触，不要出现“接触不良”的情况，以避免损坏用电器。故D错误。
故选：C。
30．运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（　　）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电
D．将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮
【分析】（1）三孔插座接地线，在人接触漏电的用电器时，避免发生触电事故。
（2）导体的电阻跟电压和电流都没有关系。
（3）排斥可以说明两个带电体带同种电荷，吸引说明一个带电，另一个可能带异种电荷或不带电。
（4）串联电路中电流处处相等。
【解答】解：A、家庭电路中，三孔插座接地线，在人接触漏电的用电器时，地线可以把人短路，避免发生触电事故，一定不能把空调的三脚插头改为两脚插头接在两孔插座上使用。故A错误。
B、导体的电阻跟导体的长度、横截面积和材料有关，跟电压和电流没有关系，R＝只是计算电阻的一种方法，不能反映正反比关系。故B错误。
C、同种电荷相互排斥，异种电荷相互吸引，又因为带电体还吸引不带电的物体，所以靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电。故C正确。
D、串联电路中电流处处相等，在电路中串联任意个灯泡，灯泡发光时都是一样亮的。故D错误。
故选：C。
31． A。
32． D。
八．触电危害及常见的触电类型与预防
33．家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是（　　）
A．不靠近高压带电体
B．不弄湿用电器，不损坏绝缘层
C．更换灯泡、挪动电器前，应先断开电源开关
D．有人发生触电事故时，可以直接用手去拉触电者进行施救
【分析】（1）安全用电原则：不接触低压带电体，不靠近高压带电体；
（2）水是导体；
（3）安装用电器时，要考虑当开关断开时，人触摸灯泡是安全的；
（4）发现有人触电，一定要及时切断电源。
【解答】解：A、不接触低压带电体，不靠近高压带电体，符合安全用电原则，故A正确；
B、弄湿用电器，损坏绝缘层会造成人体直接或间接与火线接触，从而造成触电事故，故B正确；
C、更换灯泡、搬动电器时容易碰到金属部分，切断电源可以保证金属部分不带电，故C正确；
D、遇到有人触电，应先切断电源，避免救治的人触电，故D错误。
故选：D。
34． C。
九．安全用电原则
35．下列有关生活用电的说法，不正确的是（　　）
A．家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施
B．消耗电能的多少用电能表来计量
C．家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路
D．使用试电笔时，为了安全手指不能接触笔尾的金属体
【分析】①漏电保护器可以保护电路；有金属外壳的用电器，其外壳要接地；
②电能表是用来测量电能的；
③引起家庭电路中电流过大的原因有两个：短路或总功率过大；
④试电笔用来检查电气设备的外壳是否带电，用测电笔时，必须用手接触到笔尾的金属体。
【解答】解：
A、家庭电路安装漏电保护器可以保护电路；有金属外壳的用电器要使用三线插头，这样外壳能接地，能防止漏电带来的伤害，故A正确；
B、消耗电能的多少用电能表来测量，故B正确；
C、在家庭电路中，电流过大的原因有两个：用电器的总功率过大和电路发生短路，故C正确；
D、用测电笔时，必须用手接触到笔尾的金属体，故D错误。
故选：D。
36．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C．雷雨天气可以站在大树下避雨
D．发生触电事故时，不能用手去拉，应先切断电源再进行抢救
【分析】（1）电能表是测量电路消耗电能的仪表；
（2）当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用；
（3）发生雷雨时，雷电可以沿着高大的树木、建筑物进入地下；
（4）当有人触电时，应先切断电源。
【解答】解：A、电能表是测量电路消耗电能（或测量电功）的仪表，故A错误；
B、铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B错误；
C、雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故C错误；
D、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故D正确。
故选：D。
37．下列做法中符合安全用电要求的是（　　）
A．发现有人触电应立即用手将人拉开
B．家庭电路中应安装空气开关或保险丝
C．有金属外壳的用电器一般使用两脚插头
D．使用螺丝刀式的试电笔时手指不能接触上端的金属帽
【分析】（1）发现有人触电，应当先断开电源；
（2）为防止家庭电路电流过大出现危险，在家庭电路中应安装保险丝或空气开关，发生危险时切断电路，保证安全；
（3）为避免漏电造成的危害，家用电器的外壳要接地；
（4）从试电笔的正确使用考虑。
【解答】解：
A、发现有人触电，应当先断开电源，不能用手将人拉开，否则施救者也会触电，故A错误；
B、为用电安全，家庭电路中应安装保险丝或空气开关，故B正确；
C、用电器的金属外壳要接地，防止金属外壳漏电时发生触电事故，故要使用三角插头，故C错误；
D、螺丝刀式试电笔使用时，手指要接触上端的金属帽，千万不要接触笔尖金属体，故D错误。
故选：B。
38．下列关于家庭电路和安全用电的说法中正确的是（　　）
A．空气开关跳闸后，应立即合上
B．只要人体接触火线就会发生触电事故
C．测电笔可用于检测物体带正电还是带负电
D．使用三脚插头是为了防止触电而采取的安全措施
【分析】（1）空气开关跳闸，原因是电路有短路或功率多大，应先检修，检查没有问题后再使空气开关复位；
（2）是否触电要看是否电流通过人体形成了回路；
（3）测电笔的作用是区分家庭电路中的火线和零线；
（4）三脚插头的用电器只能使用三孔插座才比较安全。
【解答】解：A、因为电路有短路或用电器总功率过大，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位，故A错误；
B、人体接触火线时不一定就触电，比如人站在干燥的木凳上单手接触火线时，电流不能在人体形成回路，不会触电，故B错误；
C、家庭电路的检测中，用测电笔辨别火线与零线，故C错误；
D、三脚插头的用电器使用三孔插座时，金属外壳接入大地，避免发生触电事故；故D正确。
故选：D。
39．下列做法中符合安全用电原则的是（　　）
A．家庭电路中控制用电器的开关一定要接在火线上
B．把用电器的三脚插头改成两脚插头使用
C．用电器的金属外壳不用接地线
D．用湿抹布擦拭带电的插座面板
【分析】（1）为了安全，开关必须串联在火线和用电器之间；
（2）大功率或带有金属外壳的用电器，必须使用三孔插座，以防外壳带电，危及人身安全；
（3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
（4）生活用水是导体，湿了的物体因含有水分而能够导电。
【解答】解：A、在家庭电路中，应将控制用电器的开关接在火线上。故A符合安全用电原则；
B、用电器带有金属外壳或者经常有水，其金属外壳一定要通过三孔插座接地，以防用电器外壳带电，危及人身安全，将用电器三脚插头改成两脚插头使用的作法是错误的。故B不符合安全用电原则；
C、金属外壳的用电器要接地，防止金属外壳漏电，发生触电事故。故C不符合安全用电原则；
D、因为湿抹布是导体，用湿抹布擦拭带电的插座面板，容易发生触电事故。故D不符合安全用电原则。
故选：A。
40．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，空气开关“跳闸”，一定是发生了短路故障
B．使用试电笔时手不能接触笔尾金属体
C．开关必须要接在用电器和零线之间
D．家用电器达到使用寿命应及时更换
【分析】（1）家庭电路电流过大或发生短路，空气开关会跳闸；
（2）使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触；
（3）家庭电路中，控制用电器的开关应接在火线和用电器之间；
（4）保险装置、插座、导线、家用电器等老化后要及时更换，防止发生触电事故。
【解答】解：A、家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的。故A错误。
B、使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明接触的是火线。故B错误；
C、控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，不易发生触电事故。故C错误；
D、保险装置、插座、导线、家用电器等达到使用寿命应及时更换。故D正确。
故选：D。
41．关于家庭电路及安全用电的理解，下列说法正确的是（　　）
A．电能表的转盘转得越快，说明用电器消耗的电能越多
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．用电器的三脚插头中标有“E”的插头连接的是用电器的金属外壳
【分析】（1）电能表是测量家庭电路中一段时间消耗电能多少的工具，转盘转到快慢反应此时电流做功的快慢；
（2）家用电器长时间不工作时，一定要切断电路，节约电能；
（3）家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大；
（4）金属外壳的用电器，外壳要保持良好接地。
【解答】解：
A、电能表的转盘转得越快，说明电流通过用电器做功越快，因电流做功的多少还与通电时间有关，所以，不能确定电流做功的多少（即不能确定用电器消耗电能的多少），故A错误；
B、看完电视要切断电源，避免待机时消耗电能，故B错误；
C、空气开关跳闸是由电路中电流过大造成的，可能是短路也可能是用电器的总功率过大，故C错误；
D、有金属外壳的用电器的三脚插头，较长的脚（标有“E”的插头）与该用电器的外壳相连，再通过三孔插座与地线相连，可防止因外壳漏电而触电，故D正确。
故选：D。
42．关于安全用电，下列说法中正确的是（　　）
A．修理家庭电路时没有断开总开关
B．电灯的开关接在火线和电灯之间
C．保险丝熔断后可用铜丝代替
D．只有短路才会造成空气开关跳闸
【分析】（1）进行家电维修时，需先切断电源，再维修
（2）开关的接法：火线首先进开关，再入灯泡；安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（3）保险丝在电流过大时发热自动熔断，切断电路，从而起到保护电路的作用，采用电阻率大，熔点较低的材料制作；
（4）家庭电路电流过大的原因有二：发生短路，用电器总功率过大。
【解答】解：A、家电维修或检修电路时，需先切断电源，再维修。故A错误；
B、为保证用电安全，开关要接在火线和灯泡之间。故B正确；
C、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路。故C错误；
D、空气开关跳闸的原因是电路电流太大，而电流过大可能是发生了短路，也可能是用电器的总功率过大。故D错误。
故选：B。
43．关于家庭电路及安全用电的说法正确的是（　　）
A．插座的塑料外壳是导体，不能直接触碰
B．电路中电流过大的原因只有用电器总功率过大
C．为防止烧坏保险丝，将保险丝用铁丝替换
D．用试电笔检查电路时，手要接触笔尾金属体
【分析】（1）不容易导电的物体是绝缘体。橡胶、塑料、陶瓷都是绝缘体；
（2）家庭电路电流过大的原因有二：用电器总功率过大，发生了短路；
（3）家庭电路要安装符合安全要求的保险丝，不能用铁丝或铜丝代替保险丝
（4）测电笔是用来辨别火线和零线的，使用测电笔时，用手触及笔尾的金属部分，笔尖接触电线，若氖管发光则为火线，否则为零线。
【解答】解：A、插座的塑料外壳是绝缘体，正常情况下直接触碰是安全的。故A错误；
B、家庭电路中电流过大的原因有二：用电器总功率过大，发生了短路。故B错误；
C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝或铜丝代替保险丝后，就起不到保护作用了。故C错误；
D、使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故D正确。
故选：D。
一十．家庭电路电流过大的原因
44．家庭电路中，下列情形可能引起熔丝熔断的是（　　）
A．插座的零线火线接反 B．两只白炽灯串联连接
C．电器金属外壳未接地 D．同时使用大功率电器
【分析】引起家庭电路中电流过大的原因有两个，短路或总功率过大。根据给出情况中的现象，进行判断。
【解答】解：
A、插座的零线火线接反，用电器仍然能工作，不会引起电路中电流过大，不会引起熔丝熔断，故A错；
B、两只白炽灯串联连接，电路中的电流比只接一个灯时的电流还小，不会引起电路中电流过大，不会引起熔丝熔断，故B错；
C、电器金属外壳接地，是为了防止漏电时发生触电事故，电器金属外壳未接地，电器还能工作，不会引起电路中电流过大，不会引起熔丝熔断，故C错；
D、同时使用大功率电器，电路中用电器总功率过大，会引起电路中电流过大，熔丝熔断；故D正确。
故选：D。
45．关于家庭电路，下列说法中正确的是（　　）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成
【分析】（1）用电器并联的越多，相当于增加了横截面积，从横截面积和电阻的关系分析。
（2）保险丝熔断是因为电路中电流过大，电流过大是因为短路或总功率过大。
（3）三孔插座接地是为了漏电时起到保护作用。
（4）保险丝一般选择电阻大，熔点低的铅锑合金制成的。
【解答】解：
A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误。
B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误。
C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确。
D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误。
故选：C。
46．在家庭电路中，一定不会引发总开关（带有漏电保护器）跳闸的是（　　）
A．火线和零线直接连通
B．安装用电器时人体接触火线
C．试电笔笔尖接触火线
D．同时使用多个大功率用电器
【分析】当电路中发生短路或用电器总功率过大导致电流过大时，空气开关会自动断开，切断电路；
漏电保护器是在有人触电和漏电时，能自动断开电路，对人身起保护作用的保护装置。
【解答】解：带有漏电保护器的总开关集成了空气开关和漏电保护器的功能，对电路起到短路、过载（用电器总功率过大）和漏电保护的作用。所以当有人触电、电路中出现短路、家用电器总功率过大时都会造成总开关出现“跳闸”现象。但试电笔笔尖接触火线，是为了辨别火线和零线，不会引起“跳闸”。
故选：C。
47．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（　　）
A．开关中的两个线头相碰
B．双孔插座中的两个线头相碰
C．灯泡灯丝断了
D．插头和插座接触不良
【分析】空气开关自动跳闸的原因是电流过大，引起家庭电路中电流过大的原因有两个，短路或总功率过大。
【解答】解：A、开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，故A不符合题意；
B、双孔插座一孔接火线，一孔接零线，两线相碰相当于直接把火线和零线接通，这是短路，会引起电流过大，“空气开关”会自动“跳闸”，故B符合题意；
C、灯丝断了，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故C不符合题意；
D、插头插座接触不良，是断路，电路中没有电流，“空气开关”不会自动“跳闸”，故D不符合题意。
故选：B。
48．家庭电路中电流过大会引起电路中空气开关跳闸，其原因主要有两种，即发生短路现象和　总功率过大　。
【解答】解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
（1）电路中发生短路故障；（2）电路中用电器的总功率过大，也会造成干路电流过大。
故答案为：总功率过大。
49．家用电灯的开关要接到　火线　（选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是　短路（或用电器的总功率过大）　（只填写一种即可）。
【分析】（1）出于安全原则电灯的开关应接在火线上；
（2）家庭电路中电流过大的原因：一是短路，二是用电器的总功率过大。
【解答】解：（1）在家庭电路中，控制电灯的开关应该接在火线和灯泡之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，人接触灯泡时不会发生触电事故。
（2）家庭电路中电流过大的原因是短路或用电器总功率过大。
故答案为：火线；短路（或用电器的总功率过大）。
