第八章 专题训练 画力的示意图

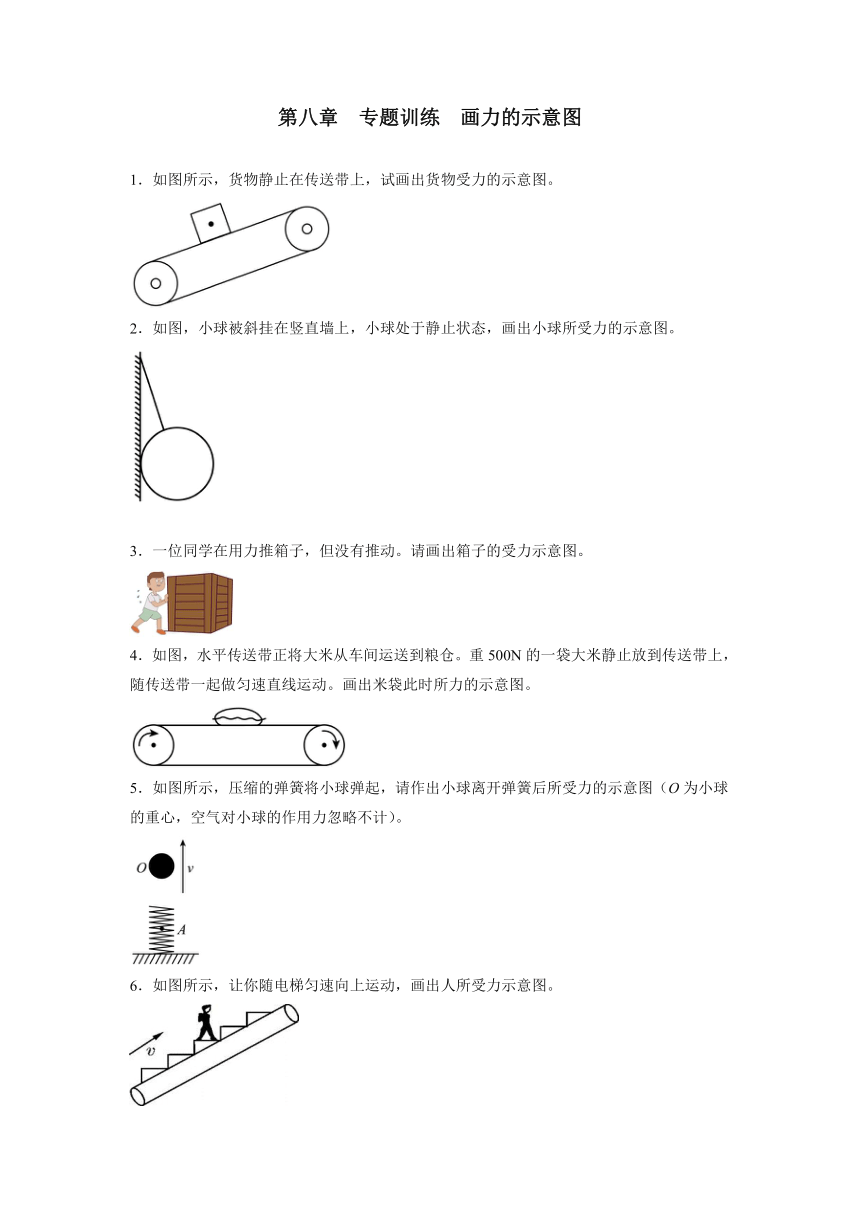

1．如图所示，货物静止在传送带上，试画出货物受力的示意图。
2．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。
3．一位同学在用力推箱子，但没有推动。请画出箱子的受力示意图。
4．如图，水平传送带正将大米从车间运送到粮仓。重500N的一袋大米静止放到传送带上，随传送带一起做匀速直线运动。画出米袋此时所力的示意图。
5．如图所示，压缩的弹簧将小球弹起，请作出小球离开弹簧后所受力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。
6．如图所示，让你随电梯匀速向上运动，画出人所受力示意图。

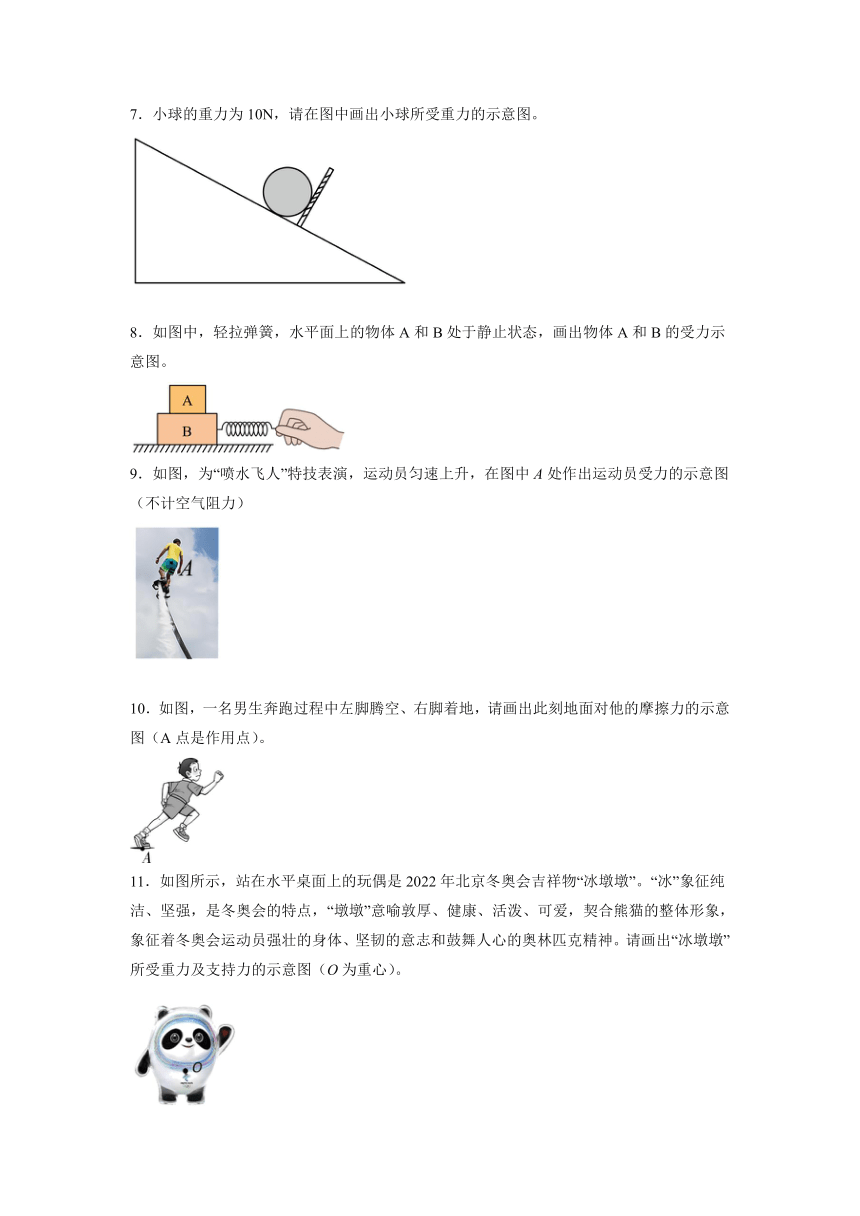

7．小球的重力为10N，请在图中画出小球所受重力的示意图。
8．如图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A和B的受力示意图。
9．如图，为“喷水飞人”特技表演，运动员匀速上升，在图中A处作出运动员受力的示意图（不计空气阻力）
10．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。
11．如图所示，站在水平桌面上的玩偶是2022年北京冬奥会吉祥物“冰墩墩”。“冰”象征纯洁、坚强，是冬奥会的特点，“墩墩”意喻敦厚、健康、活泼、可爱，契合熊猫的整体形象，象征着冬奥会运动员强壮的身体、坚韧的意志和鼓舞人心的奥林匹克精神。请画出“冰墩墩”所受重力及支持力的示意图（O为重心）。

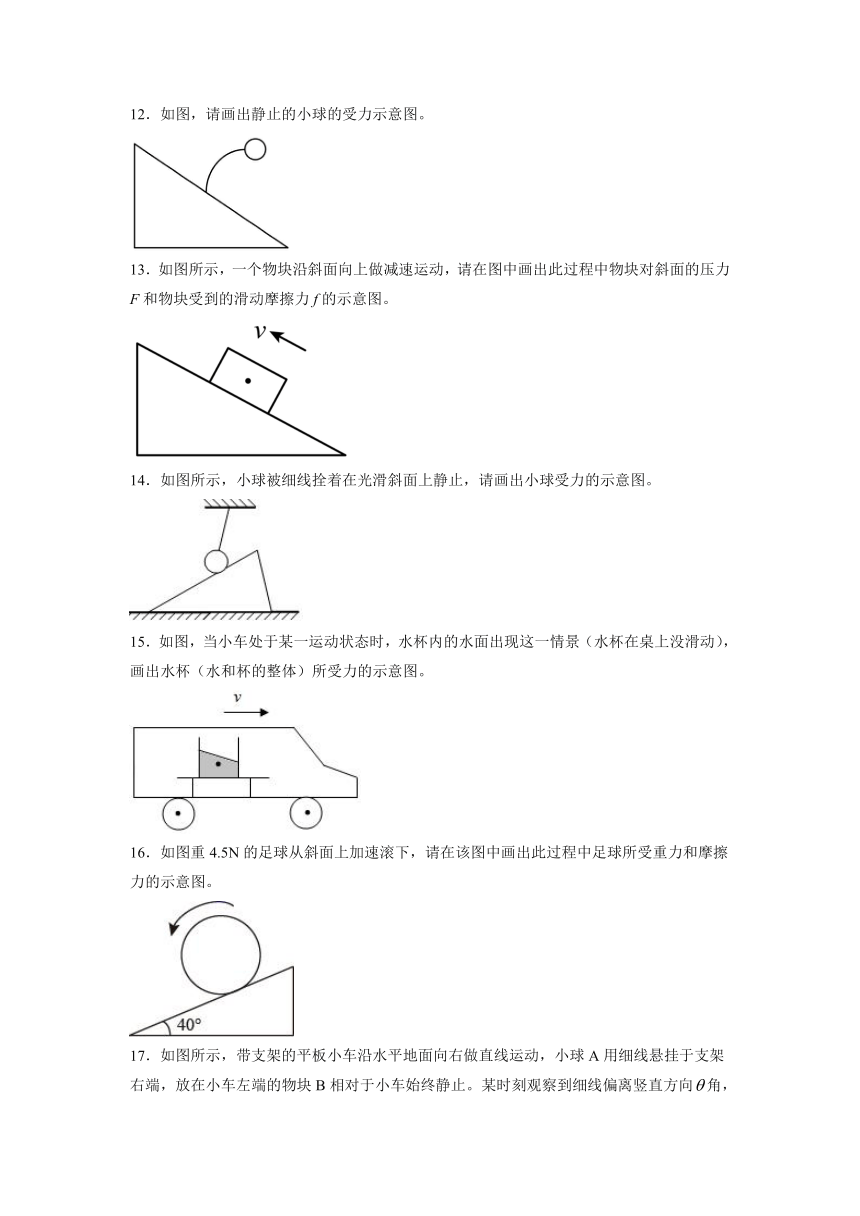

12．如图，请画出静止的小球的受力示意图。
13．如图所示，一个物块沿斜面向上做减速运动，请在图中画出此过程中物块对斜面的压力F和物块受到的滑动摩擦力f的示意图。
14．如图所示，小球被细线拴着在光滑斜面上静止，请画出小球受力的示意图。
15．如图，当小车处于某一运动状态时，水杯内的水面出现这一情景（水杯在桌上没滑动），画出水杯（水和杯的整体）所受力的示意图。
16．如图重4.5N的足球从斜面上加速滚下，请在该图中画出此过程中足球所受重力和摩擦力的示意图。
17．如图所示，带支架的平板小车沿水平地面向右做直线运动，小球A用细线悬挂于支架右端，放在小车左端的物块B相对于小车始终静止。某时刻观察到细线偏离竖直方向角，请画出此时物块B受到的重力G和摩擦力F的示意图（力的作用点图中已标出）。
18．滑块被固定在粗糙斜面底端的压缩弹簧弹出。滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气阻力，请画出滑块的受力示意图。
