第4节　电流的测量
第十五章　电流和电路
【知识梳理】
安培
A

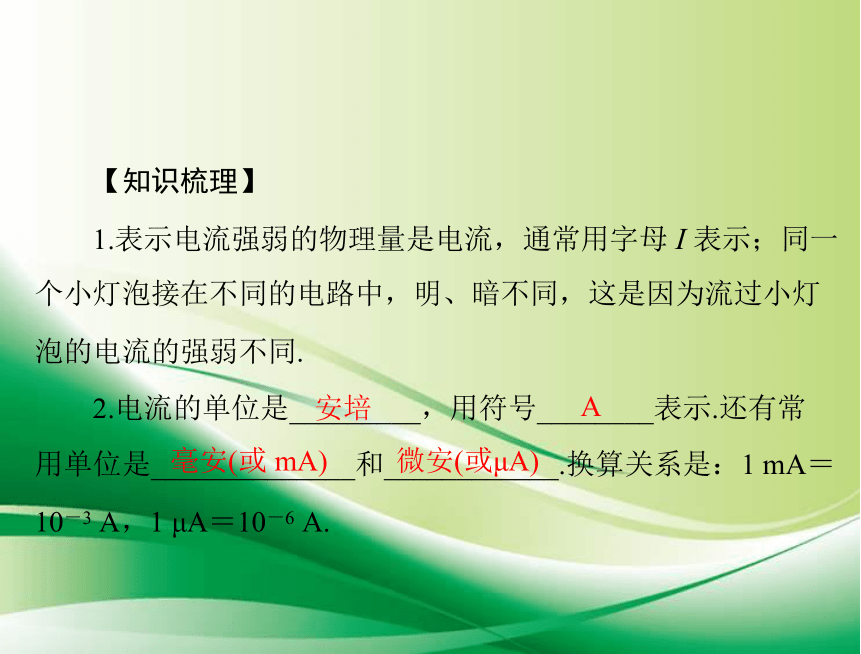

1.表示电流强弱的物理量是电流，通常用字母 I 表示；同一
个小灯泡接在不同的电路中，明、暗不同，这是因为流过小灯
泡的电流的强弱不同.
毫安(或 mA)
微安(或μA)
2.电流的单位是_________，用符号________表示.还有常
用单位是______________和____________.换算关系是：1 mA＝
10－3 A，1 μA＝10－6 A.

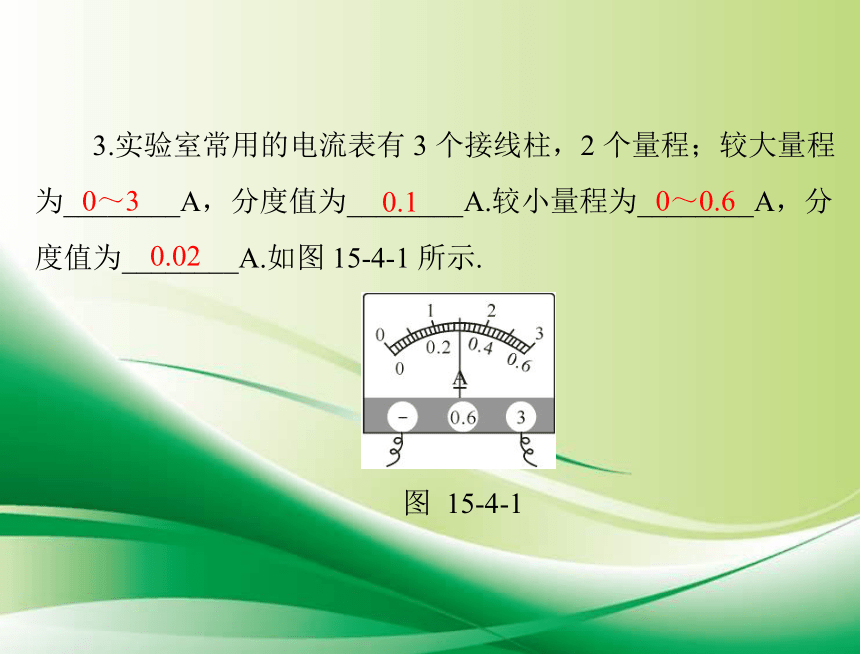

3.实验室常用的电流表有 3 个接线柱，2 个量程；较大量程
为________A，分度值为________A.较小量程为________A，分
度值为________A.如图 15-4-1 所示.
图 15-4-1
0～3
0.1
0～0.6
0.02
4.电流表的连接
串
进
出
(1)电流表和被测的用电器________联.
(2)让电流从“＋”接线柱流________，从“－”接线柱流
________.
(3)被测电流不能超过电流表的量程.
(4)不允许把电流表直接连到电源的两极.
【自学检测】

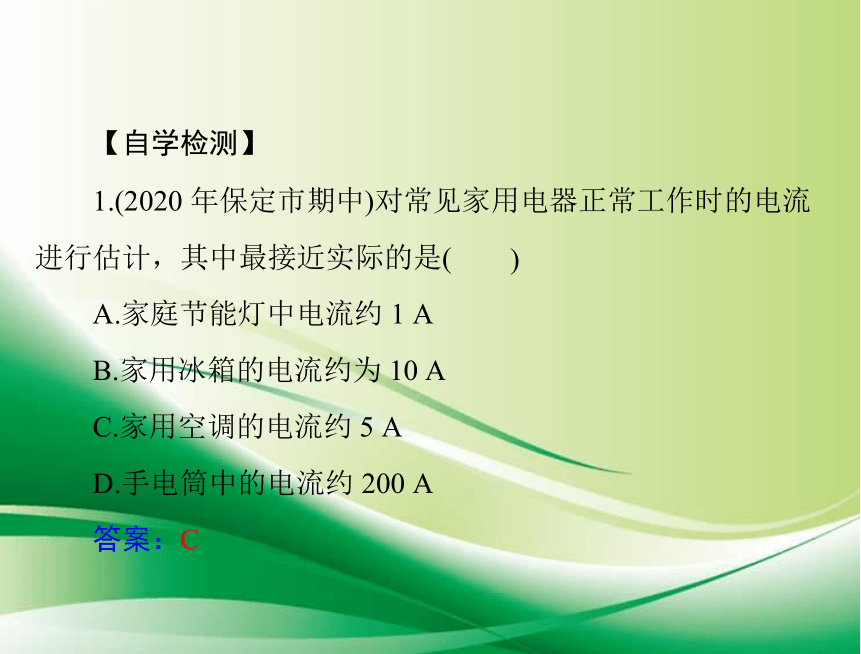

1.(2020 年保定市期中)对常见家用电器正常工作时的电流
)
进行估计，其中最接近实际的是(
A.家庭节能灯中电流约 1 A
B.家用冰箱的电流约为 10 A
C.家用空调的电流约 5 A
D.手电筒中的电流约 200 A
答案：C
2.(2021 年桂林市期末)关于电流表的使用，下列说法正确
的是(
)
A.电流表要并联在被测电路中
B.使用电流表测量电流时，不用“校零”
C.电流表可以直接接到电源的两极上
D.电路电流无法预估时，用试触方法选定合适量程
答案：D

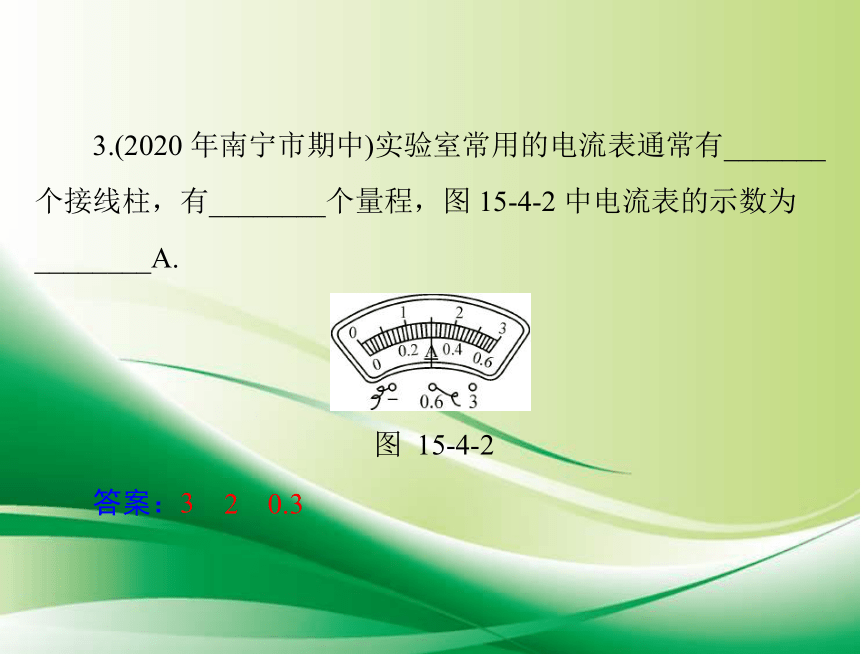

3.(2020 年南宁市期中)实验室常用的电流表通常有_______
个接线柱，有________个量程，图 15-4-2 中电流表的示数为
________A.
图 15-4-2
答案：3
2
0.3

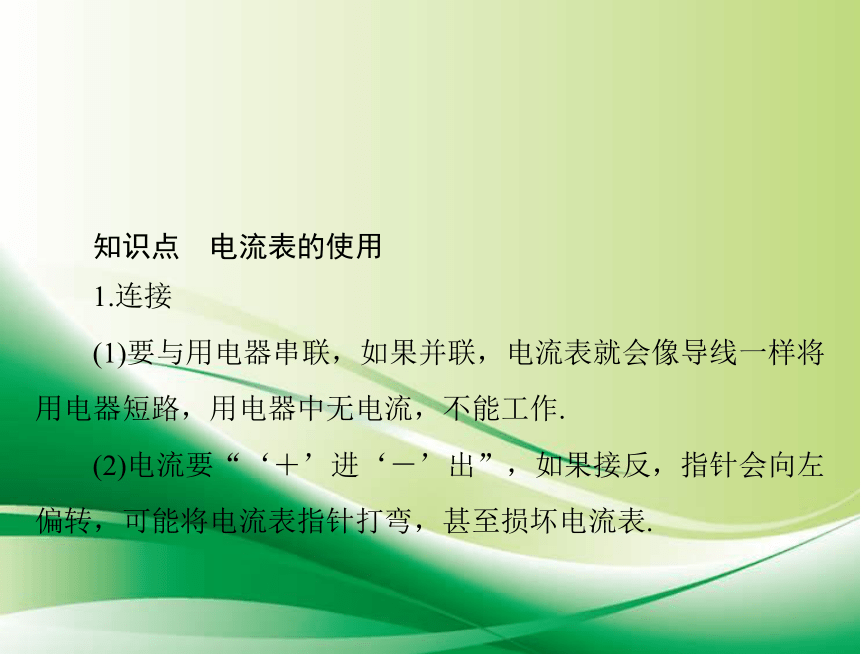

知识点
电流表的使用
1.连接
(1)要与用电器串联，如果并联，电流表就会像导线一样将
用电器短路，用电器中无电流，不能工作.
(2)电流要“‘＋’进‘－’出”，如果接反，指针会向左
偏转，可能将电流表指针打弯，甚至损坏电流表.

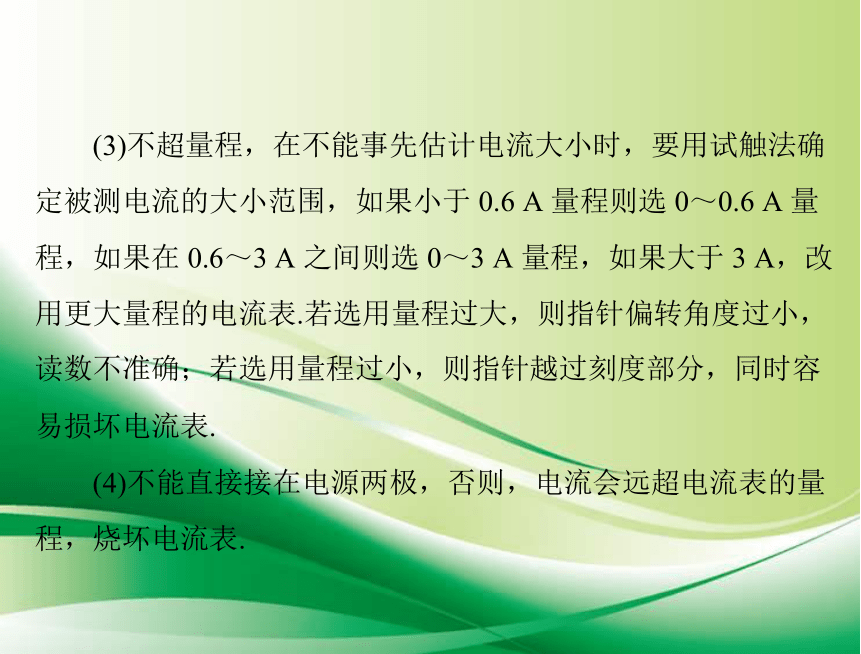

(3)不超量程，在不能事先估计电流大小时，要用试触法确
定被测电流的大小范围，如果小于 0.6 A 量程则选 0～0.6 A 量
程，如果在 0.6～3 A 之间则选 0～3 A 量程，如果大于 3 A，改
用更大量程的电流表.若选用量程过大，则指针偏转角度过小，
读数不准确；若选用量程过小，则指针越过刻度部分，同时容
易损坏电流表.
(4)不能直接接在电源两极，否则，电流会远超电流表的量
程，烧坏电流表.
2.读数
0.1
0.02
量程
分度值
(1)量程为 0～3 A 时，分度值为_______A；量程为 0～0.6 A
时，分度值为_______A.
(2)读数时，先看_______，再确定__________，最后看指
针所指的格数确定读数.
典例：(2020 年漯河市期中)在用电流表测电流的实验中：
(1)如图 15-4-3 乙所示，是选用的一电流表的表盘示意图.
①电流表的刻度盘上标有字母 A，表示________________.
②电流表有_______个量程，选用“－”“0.6 A”两个接线
柱时，电流表的分度值为________A ，能测量的最大电流为
________A.
③选用“－”“3”两个接线柱时，电流表的分度值为
________A，能测量的最大电流为________A.
(2)在实验中：
①连接电路时由于不知电流大小，电流表量程应选用
________法确定.
②若某同学连接的电路如图甲所示，则电流表测的是灯
________的电流.合上开关后如果电流表的示数如图乙所示，则
通过该灯的电流是________A.
③若合上开关后，灯均亮，电流表指针不发生偏转，那么
可能的原因是________.
A.电流表内部断路
C.电流表被短路
B.开关处接触不良
D.电源供电不足
④只要改动一根导线就可测总电流，请在图中用“×”号
指出需改动的导线，并用笔画线，在图中画出改接的导线.
甲
乙
图 15-4-3
答案：(1)①仪表用于测量电流
②2
0.02
0.6
③0.1
3
(2)①试触
②L2
0.46
③C
④如图 15-4-4 所示.
图 15-4-4
方法技巧：1.电流表量程的选择应是“能小就小”，即为
了使实验结果更准确，能用小量程尽可能地使用小量程.
2.电流表的两个量程 0～0.6 A 和 0～3 A，指针在同一位置
上，分别用两个量程去读数，用 0～3 A 的量程读出来的数据是
0～0.6 A 的量程读出来的数据的 5 倍.
故障判断 故障图
正负接线柱接反
量程太大
(注：指针在“0”刻度附近偏转)
量程太小
电流表特点：内电阻很小，在电路中相当于一根导线，所以直 接与电流表并联的用电器(或电源)会引起短路 3.电流表故障判断
【触类旁通】
1.(2020 年贺州市)如下图所示的电路能正确测量灯 L2 电流
的是(
)
A
B
C
D
答案：C
2.(2021 年呼伦贝尔市期末)如图 15-4-5 所示，在练习使用
电流表的实验中，某同学发现电流表(0～0.6 A)的量程刻度值标
)
示不清，根据你对电流表的了解，电流表的正确读数是(
图 15-4-5
A.7 A
B.5.4 A
C.0.24 A
D.0.28 A
答案：D
1.(2021 年泰州市期末)下列用电器正常工作时的电流接近
4 A 的是(
)
A.笔记本电脑
B.电视机
C.节能灯
D.电饭锅
答案：D
能力提升
2.(2020 年大连市)下列电路图中，电流表能直接测量灯 L1
电流的是(
)
A
B
C
D
答案：C
A
B
C
D
答案：B
4.(2021 年青岛市期末)练习使用电流表测量通过某一段电
路的电流时，发现电流表指针偏转如图 15 4 6 所示.出现这一
现象的原因是(
)
图 15-4-6
A.电流表选择量程偏小
B.电流从电流表的正接线柱流出，从负接线柱流入
C.电流表所在电路出现断路
D.电流表并联在电源两端
答案：B
5.(2019 年汕头市潮阳区月考)小丽在实验中用电流表测量
电路中的电流，她实际用 0～3 A 的量程进行测量，但是她发现
这一量程的刻度不够清楚，于是她从 0～0.6 A 的量程中读出指
针的示数是 0.46 A，你判断她实际电路中的电流值是(
)
A.0.46 A
B.0.82 A
C.1.15 A
D.2.3 A
答案：D
6.(双选)如图 15-4-7 所示电路中，闭合开关，下列说法正确
的是(
)
图 15-4-7
A.两个灯泡串联
B.两个灯泡并联
C.电流表测的是通过灯泡 L1 的电流
D.电流表测的是通过干路中的电流
答案：BC
7.某电流表有两个量程，大量程是 0～9 A，小量程数字看
不清.兰兰同学为了探究电流表的小量程是多少，她先用大量程
测一较小的电流，其示数如图 15 4 8 甲所示；再改用小量程测
同一电流，指针指在图乙的位置.则：
(1)她测得的电流值是________A.
(2)电流表的小量程为________A.
乙
图 15-4-8
甲
答案：(1)1.5 (2)0～3
8.(2021 年赣州市期末)在用电流表测量电路中电流时，若
闭合开关后，发现指针偏至如图 15-4-9 甲所示位置，说明在接
线中，______________________；若在闭合开关前，发现指针
停在如图乙所示位置，说明__________________.
甲
乙
图 15-4-9
答案：量程选小了
未调零
9.电流表测电流的实验中：
甲
乙
图 15-4-10
(1)连接电路时由于不知电流大小，电流表量程应首先选用
__________(填“大”或“小”)量程.
(2)若某同学连接的电路如图 15-4-10 甲所示，则电流表测
的是灯________的电流.合上开关后如果电流表的示数如图乙
所示，则通过该灯的电流是________A.
(3)若合上开关后，灯均亮，电流表指针不发生偏转，那么
可能的原因是______________________________________.
答案：(1)大
(2)L2
0.46
(3)电流表内部短路
10.(2021 年资阳市期末)在比较电流强弱时，我们可以用比
值来定义，把通过导体横截面的电量(Q)与时间(t)的比值定义电
流强度，简称电流，即 I＝
Q
t
.国际单位制中，电量的单位是库
仑(C)，时间的单位是秒(s)，1 C/s＝1 A，下列说法正确的是(
)
A.通过导体横截面的电量越大，电流强度越大
B.电荷通过导体横截面所用的时间越短，电流强度越大
C.电流的大小与导体本身有关，而与电荷的量以及通电时
间都无关
D.灯泡电流 0.2 A 的物理意义是每秒通过灯丝横截面的电
量是 0.2 C
答案：D
