四川省广安市岳池县高二下学期入学考试物理试题（word版含答案）

四川省广安市岳池县高二下学期入学考试物理试题
学校:___________姓名：___________班级：___________考号：___________
一、多选题

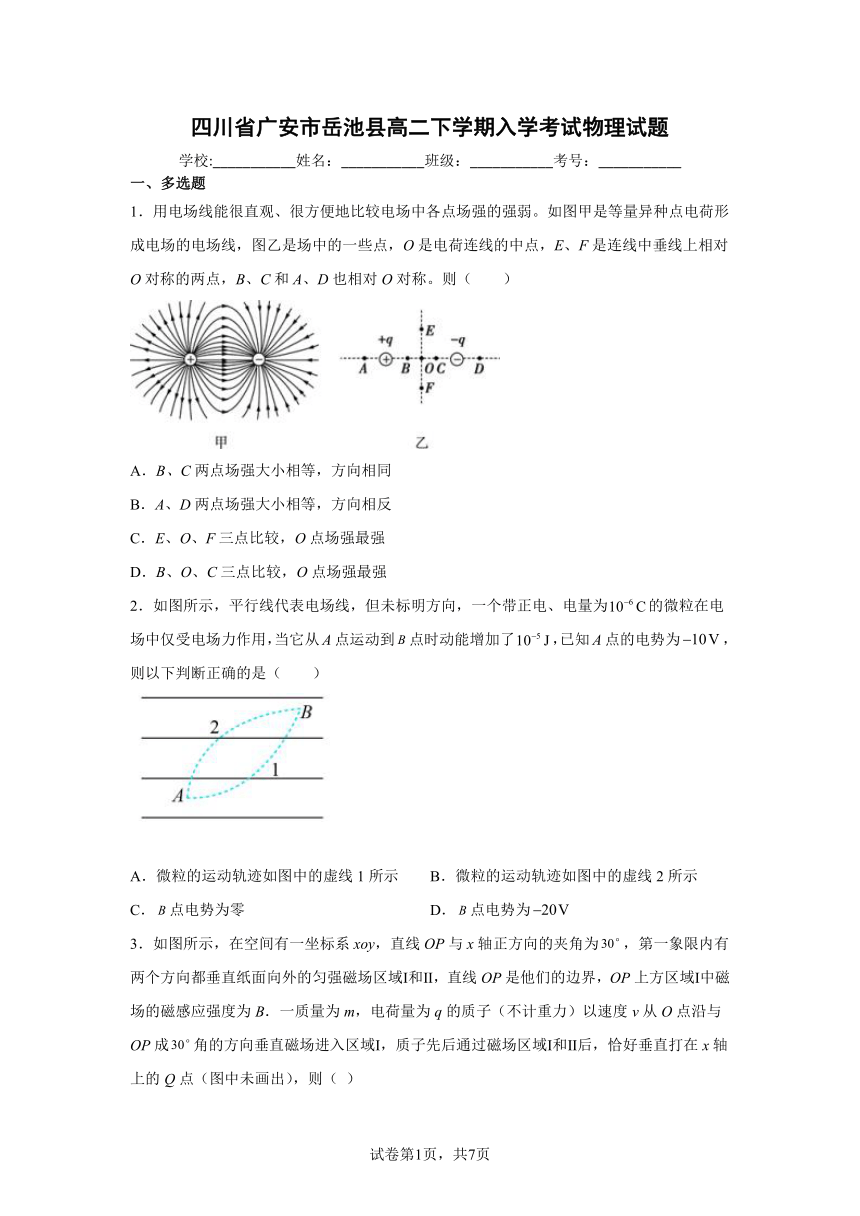

1．用电场线能很直观、很方便地比较电场中各点场强的强弱。如图甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点，O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称。则（　　）
A．B、C两点场强大小相等，方向相同
B．A、D两点场强大小相等，方向相反
C．E、O、F三点比较，O点场强最强
D．B、O、C三点比较，O点场强最强
2．如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为的微粒在电场中仅受电场力作用，当它从A点运动到点时动能增加了，已知A点的电势为，则以下判断正确的是（　　）
A．微粒的运动轨迹如图中的虚线1所示 B．微粒的运动轨迹如图中的虚线2所示
C．点电势为零 D．点电势为

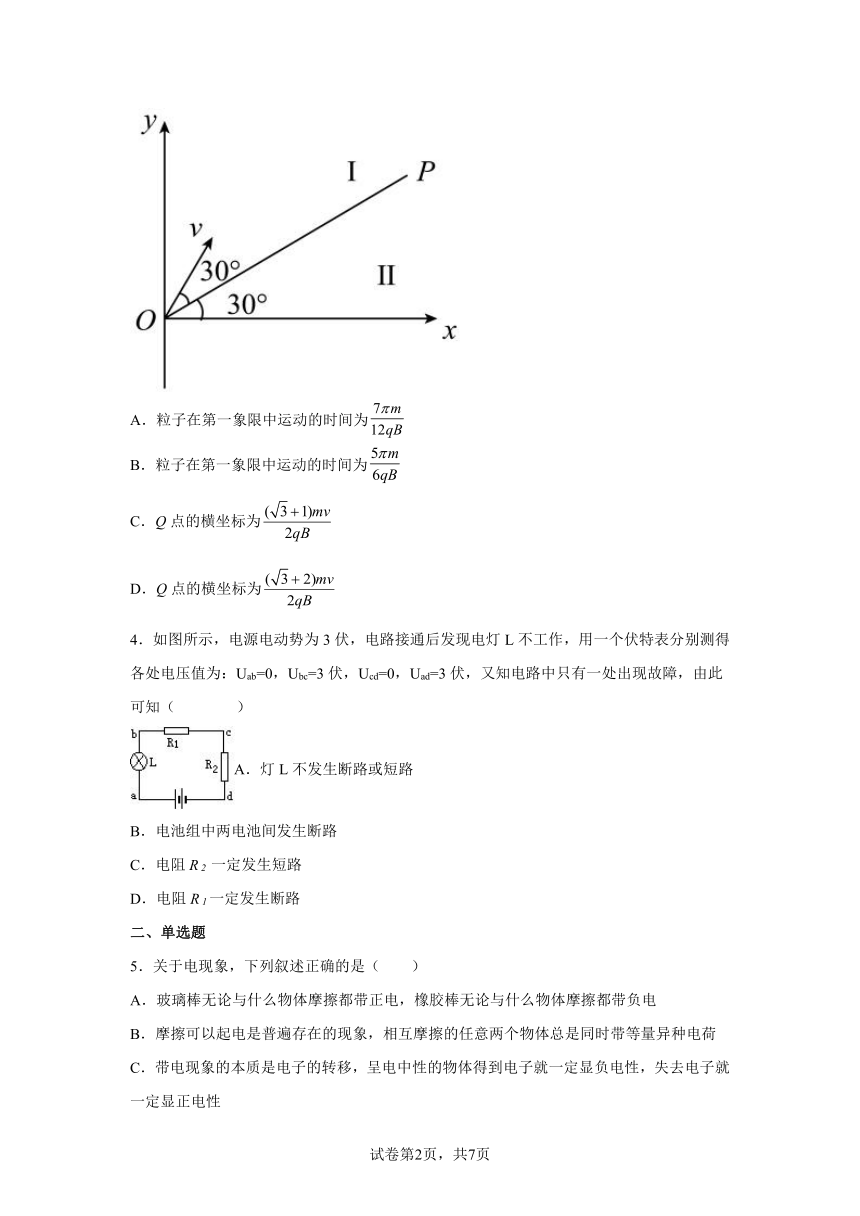

3．如图所示，在空间有一坐标系xoy，直线OP与x轴正方向的夹角为，第一象限内有两个方向都垂直纸面向外的匀强磁场区域Ⅰ和Ⅱ，直线OP是他们的边界，OP上方区域Ⅰ中磁场的磁感应强度为B．一质量为m，电荷量为q的质子（不计重力）以速度v从O点沿与OP成角的方向垂直磁场进入区域Ⅰ，质子先后通过磁场区域Ⅰ和Ⅱ后，恰好垂直打在x轴上的Q点（图中未画出），则（ ）
A．粒子在第一象限中运动的时间为
B．粒子在第一象限中运动的时间为
C．Q点的横坐标为
D．Q点的横坐标为
4．如图所示，电源电动势为3伏，电路接通后发现电灯L不工作，用一个伏特表分别测得各处电压值为：Uab=0，Ubc=3伏，Ucd=0，Uad=3伏，又知电路中只有一处出现故障，由此可知（ ）
A．灯L不发生断路或短路
B．电池组中两电池间发生断路
C．电阻R 2 一定发生短路
D．电阻R 1一定发生断路
二、单选题
5．关于电现象，下列叙述正确的是（　　）
A．玻璃棒无论与什么物体摩擦都带正电，橡胶棒无论与什么物体摩擦都带负电
B．摩擦可以起电是普遍存在的现象，相互摩擦的任意两个物体总是同时带等量异种电荷
C．带电现象的本质是电子的转移，呈电中性的物体得到电子就一定显负电性，失去电子就一定显正电性
D．摩擦起电是通过摩擦创造等量的异种电荷的过程
6．下列说法不正确的是（ ）
A．插头与插座之间接触不良时，容易发热，甚至迸出电火花
B．铜的温度系数相对大些，可用来制作电阻温度计
C．电容器两极板之间的电场肯定是匀强电场
D．打雷时，呆在汽车里比呆在木屋里要安全

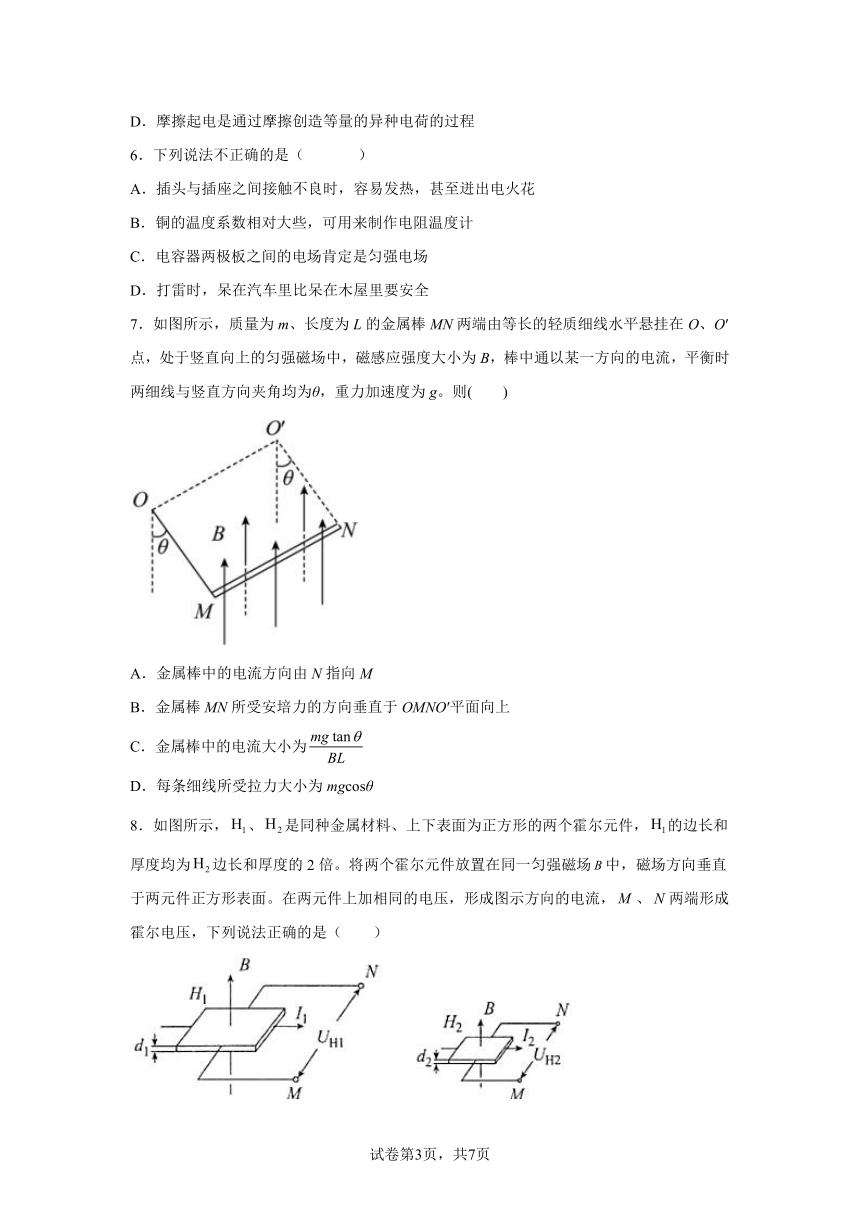

7．如图所示，质量为m、长度为L的金属棒MN两端由等长的轻质细线水平悬挂在O、O′点，处于竖直向上的匀强磁场中，磁感应强度大小为B，棒中通以某一方向的电流，平衡时两细线与竖直方向夹角均为θ，重力加速度为g。则(　　)
A．金属棒中的电流方向由N指向M
B．金属棒MN所受安培力的方向垂直于OMNO′平面向上
C．金属棒中的电流大小为
D．每条细线所受拉力大小为mgcosθ
8．如图所示，、是同种金属材料、上下表面为正方形的两个霍尔元件，的边长和厚度均为边长和厚度的2倍。将两个霍尔元件放置在同一匀强磁场中，磁场方向垂直于两元件正方形表面。在两元件上加相同的电压，形成图示方向的电流，、两端形成霍尔电压，下列说法正确的是（　　）
A．若磁场越强，则霍尔电压越小
B．、上端电势高于端电势
C．中电流强度等于中电流强度
D．中产生的霍尔电压等于中产生的霍尔电压

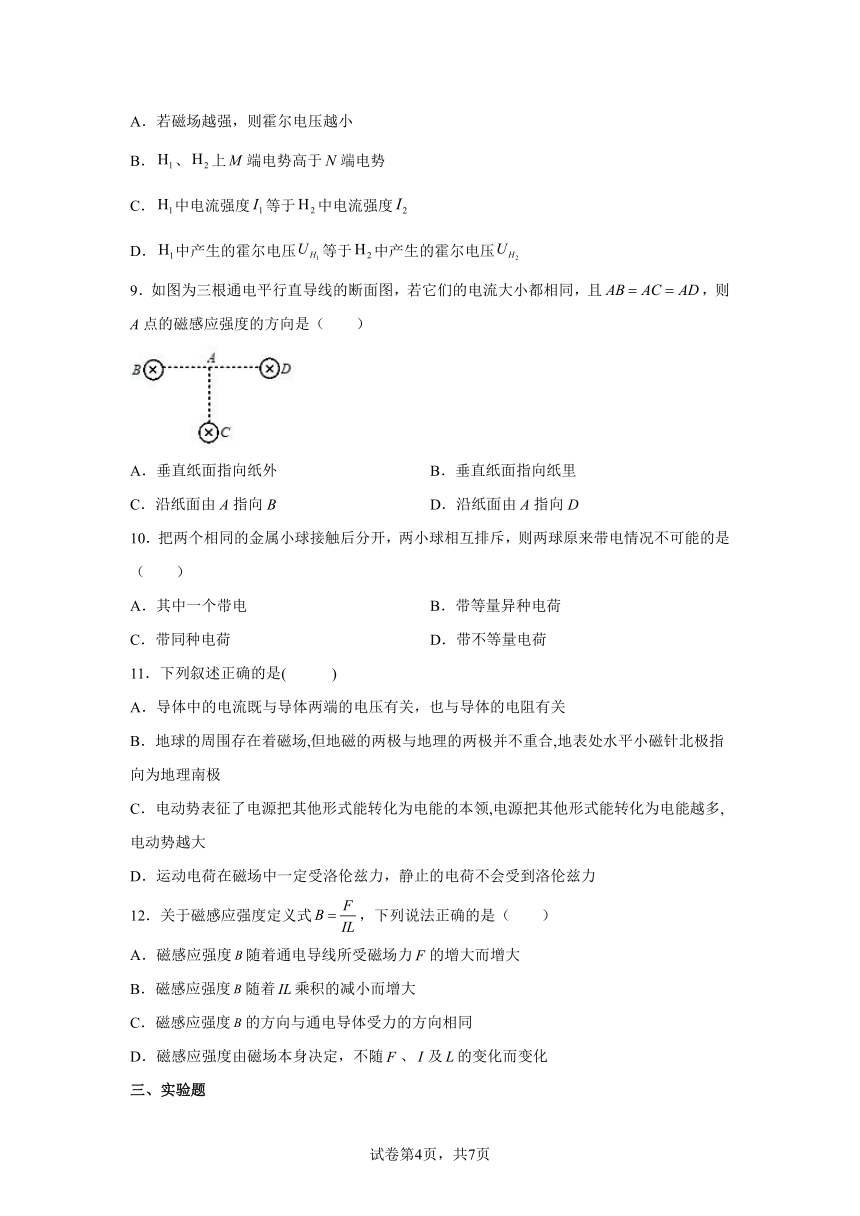

9．如图为三根通电平行直导线的断面图，若它们的电流大小都相同，且，则A点的磁感应强度的方向是（　　）
A．垂直纸面指向纸外 B．垂直纸面指向纸里
C．沿纸面由A指向B D．沿纸面由A指向D
10．把两个相同的金属小球接触后分开，两小球相互排斥，则两球原来带电情况不可能的是（　　）
A．其中一个带电 B．带等量异种电荷
C．带同种电荷 D．带不等量电荷
11．下列叙述正确的是( )
A．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
B．地球的周围存在着磁场,但地磁的两极与地理的两极并不重合,地表处水平小磁针北极指向为地理南极
C．电动势表征了电源把其他形式能转化为电能的本领,电源把其他形式能转化为电能越多,电动势越大
D．运动电荷在磁场中一定受洛伦兹力，静止的电荷不会受到洛伦兹力
12．关于磁感应强度定义式，下列说法正确的是（　　）
A．磁感应强度随着通电导线所受磁场力的增大而增大
B．磁感应强度随着乘积的减小而增大
C．磁感应强度的方向与通电导体受力的方向相同
D．磁感应强度由磁场本身决定，不随、及的变化而变化
三、实验题
13．有一个小电珠上标有“4V，2W”的字样，现在要用伏安法描绘这个电珠的图线，有下列器材供选用：
A．电压表（0~5V，内阻）
B．电压表（0~15V，内阻）
C．电流表（0~3A，内阻）
D．电流表（0~0.6A，内阻）
E．滑动变阻器（，2A）
F．滑动变阻器（，1A）
G．学生电源（直流6V）、开关、导线若干
(1)实验中所用电压表应选用____________，电流表应选用_________，滑动变阻器应选用_________（用序号字母表示）。
(2)实验中要求灯泡电压从零开始调节，用笔画线代替导线连接实物电路图_______。
14．（1）用多用电表欧姆档测电阻时，下列说法正确的是( )
A．测量前必须调零，而且每测一次电阻都要重新调零
B．待测电阻若是连接在电路中，应当先把它与其它元件断开后再测量
C．使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档
D．用不同档的欧姆表测量同一电阻的阻值时，误差大小是一样的
（2）用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据图所示的表盘，被测电阻阻值为___________Ω。若将该表选择旋钮置于1mA挡测电流，表盘仍如图所示，则被测电流为___________mA。
四、解答题
15．如图所示，两根光滑、平行且足够长的导电导轨竖直放置，间距，上端连一阻值的电阻，处于水平方向垂直纸面向里的匀强磁场中，磁感应强度，金属棒阻值．金属棒沿导轨匀速下滑时，R中消耗的功率为，求棒匀速运动时的速度大小．
16．有一小型直流电动机，把它接入U1 = 0.3 V的电路中时，电动机不转，测得流过电动机的电流为I1 = 0.6 A；若把电动机接入U2 = 3.0 V的电路中时，电动机正常工作，工作电流是I2 = 1.0 A，求：
（1）电动机正常工作时的输出功率是多少；
（2）如果电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大。
17．如图所示，长方形区域AB边长为2L＝8m，AD边长为L＝4m，一带正电粒子以初速度v0＝10m/s从A点沿AB边射入该区域，当区域内有竖直向下的匀强电场或垂直纸面向外的匀强磁场时，带电粒子均恰好从C点离开该区域，不计粒子的重力，已知sin37°＝0.6，cos37°＝0.8，求：
（1）匀强电场的电场强度E和匀强磁场的磁感应强度B的比值；
（2）两种情况下带电粒子从A运动到C点所用的时间t1和t2的比值。
18．如图所示，倾角θ =37 的固定斜面处于竖直向下的匀强电场中，电场强度E=104V/m，在足够长的斜面上某点以v0=4m/s的初速度水平抛出一个质量为m =0.1kg、电荷量为q=10-4C的带正电的绝缘小球（可视为质点），已知重力加速度g =10m/s2 ，sin37 =0.6 ，cos37 =0.8。求：
（1）小球经多长时间落到斜面上；
（2）小球从水平抛出至落到斜面的过程中，电势能减少了多少？
试卷第页，共页
试卷第页，共页
参考答案：
1．AC
【解析】
【详解】
A．根据等量异种点电荷电场的分布情况可知，B、C两点对称分布，场强大小相等，方向相同，A正确；
B．根据对称性可知，A、D两处电场线疏密程度相同，A、D两点场强大小相同，方向相同，B错误；
C．E、O、F三点中O点场强最强，C正确；
D．B、O、C三点比较，O点场强最小，D错误；
故选AC。
2．BD
【解析】
【分析】
【详解】
AB．带正电的微粒仅受电场力作用，从A点运动到B点时动能增加了，说明电场力做正功，则知电场力方向水平向右，根据曲线运动的合力指向轨迹内侧，故微粒的运动轨迹如图虚线2所示。故A错误；B正确；
CD．根据动能定理可得
整理，可得
又因为
，
解得
故C错误；D正确。
故选BD。
3．AC
【解析】
【分析】
【详解】
AB．设粒子在匀强磁场区域Ⅰ的运动周期为T、半径为r、粒子的运行时间为t，在匀强磁场区域Ⅱ的运动周期为T1、半径为r1、粒子的运行时间为t1，匀强磁场区域Ⅱ的磁场强度为B1，轨迹如图所示
由题意可知
由几何关系圆切角是圆心角的一半可知，粒子在区域Ⅰ的运行时间为
由此亦可知粒子在进入区域Ⅱ时速度与ox轴平行，由粒子垂直打在x轴上可知粒子在区域Ⅱ的运行时间为
由几何关系可知
由
可知
由
可得
则
粒子在第一象限中运动的时间为
t总=
故A正确、B错误；
CD．Q点的横坐标为
x=
故C正确，D错误。
故选AC。
4．AD
【解析】
【详解】
因为Uab=0，所以灯L不发生断路，若断路，其电压Uab=3V，若发生短路，Ubc＜3V，故A正确；若电池组中两电池间发生断路，所测量的外电路各部分电压应都为零，故B错误；若电阻R2发生短路，Uab＞0，3V＞Ubc＞0，与题意不符，故C错误；电阻R1一定发生断路．因为断路时，R1两端的电势分别与电源两极的电势相等，其电压等于电源的电动势，故D正确．所以AD正确，BC错误．
5．C
【解析】
【详解】
AB．摩擦起电是因为相互摩擦的物体吸引电子的能力不同引起的，吸引电子能力强的物体得到电子带负电，吸引电子弱的物体失去电子带正电，吸引电子电子能力相同的物体摩擦不起电，AB错误；
CD．由电荷守恒定律可知，带电现象的本质是电子的转移，呈电中性的物体得到电子就一定显负电性，失去电子就一定显正电性，C正确，D错误。
故选C。
6．C
【解析】
【详解】
试题分析：插头与插座之间接触不良时，容易发热，甚至迸出电火花，选项A正确；铜的温度系数相对大些，可用来制作电阻温度计，选项B正确；只有平行板电容器带电时，两极板会分别带有等量异种电荷，板间产生匀强电场；故C错误．打雷时，呆在汽车里比呆在木屋里要安全，选项D正确；此题选择错误的选项，故选C．
考点：电容器；静电的防止即利用
【名师点睛】此题考查的都是静电部分的简单知识点；关键是多看书，必能结合生活实际来回答问题．
7．C
【解析】
【详解】
AB．平衡时两细线与竖直方向夹角均为θ，故金属棒受到垂直于MN和磁场方向向右的安培力，根据左手定则，可判断金属棒中的电流方向由M指向N，故A、B错误；
CD．设每条细线所受拉力大小为FT，由受力分析可知
2FTsinθ＝BIL
2FTcosθ＝mg
得
I＝
FT＝
故C正确，D错误。
故选C。
8．D
【解析】
【详解】
B．金属材料中的自由电荷是自由电子，根据左手定则可知，电子向M端偏转，故M端电势低于N端电势，故B错误；
C．设正方形的边长为L，根据
由于H1的边长和厚度均为H2边长和厚度的2倍，则R2=2R1，在两导体上加上相同电压，则H1中的电流强度是H2中的电流强度的2倍，故C错误；
AD．电子在磁场中，根据电场力与洛伦兹力平衡，则有
解得
则H1中产生的霍尔电压等于H2中产生的霍尔电压，且磁场越强，则霍尔电压越大，故A错误，D正确。
故选D。
9．D
【解析】
【详解】
用右手螺旋定则判断通电直导线在A点上所产生的磁场方向，如图所示
直导线B在A点产生磁场与直导线D在A点产生磁场方向相反，大小相等，则合磁场为零；而直导线C在A点产生磁场，方向从B指向D，即为沿纸面由A指向D。
故选D。
【点睛】
磁感应强度既有大小,又有方向,是矢量.它的合成遵循矢量合成的平行四边形法则。
10．B
【解析】
【详解】
A．若其中一个带电，则接触分开后，两球带等量同种电荷，则相互排斥，选项A不符合题意；
B．若带等量异种电荷，则接触后电量中和为零，两球分开后均不带电，不可能相互排斥，选项B符合题意；
C．若带同种电荷，接触分开后仍带同种电荷从而排斥，选项C不符合题意；
D．若带不等量电荷，无论是同种还是异种电荷，接触分开后均会带等量同种电荷，从而被排斥，选项D不符合题意。
故选B。
11．A
【解析】
【详解】
根据欧姆定律可知，导体中的电流既与导体两端的电压有关，也与导体的电阻有关，故A正确；地球的周围存在着磁场，但地磁的两极与地理的两极并不重合，地表处水平小磁针北极指向为地理北极，故B错误；电源电动势表征了电源把其他形式的能转化为电能的本领大小，根据W=qE可知，电源把其他形式的能转化为电能越多，电动势不一定大，还跟移动电荷的多少有关．故C错误；如果运动电荷平行于磁感线进入，则运动电荷也不受洛伦兹力的作用，静止的电荷不会受到洛伦兹力，故D错误．故选A．
12．D
【解析】
【详解】
ABD．磁场中某点的磁感应强度B是由磁场本身决定的，与通电导线所受的安培力F以及IL的乘积无关，选项AB错误，D正确；
C．磁感应强度的方向与通电导体受力的方向垂直，选项C错误。
故选D。
13． A D E
【解析】
【详解】
(1)[1][2][3]电珠的额定电压是4V，额定电流是
在满足安全的情况下，电表的量程越小越精确。故电压表应选A，电流表选D。为了方便实验的操作，滑动变阻器应选E。
(2)[4]要求灯泡电压从零开始调节，滑动变阻器需采用分压接法，灯泡正常工作时的电阻为
电压表内阻为，电流表内阻为，电压表的内阻远远大于电流表的内阻，电流表故采用外接法。实验电路图如图所示
14． BC 220 0.40
【解析】
【详解】
（1）[1] A．运用欧姆表测量电阻时，不是每次测量都要重新调零，而是在换挡后要重新调零，A错误；
B．电阻如果是连在电路中，应当把它与其它元件断开，再进行测量，B正确；
C．使用完毕应当拔出表笔，并把选择开关旋到OFF档或交流电压最高档，C正确；
D．用不同档的欧姆表测量同一电阻的阻值时，误差大小是不一样的，D错误。
故选BC。
（2）[2]由图示可知，被测电阻阻值为
[3]选择多用表旋钮置于1mA挡测电流，由表盘可知其分度值是，电流表示数为。
15．
【解析】
【详解】
由公式得
由闭合电路欧姆定律得，代入数据解得
由公式可知
16．（1）2.5 W；（2）18 W
【解析】
【详解】
（1）当U1 = 0.3 V，I1 = 0.6 A时，电动机不转，此时电动机为纯电阻，故电动机的内电阻为
当U2 = 3.0 V，I2 = 1.0 A时，电动机正常工作，此时电动机为非纯电阻，则电动机的输出功率为
（2）当电动机正常工作被卡住时，电动机又为纯电阻，其热功率为
17．（1）12.5（V/m·T）；（2）（或者0.87）
【解析】
【详解】
（1）当长方形区域内存在匀强电场时，带电粒子做类平抛运动，
根据平抛运动规律有
根据牛顿第二定律有
代入数据解得
当长方形区域内存在匀强磁场时，带电粒子在区域内做匀速圆周运动，如图所示，根据几何关系有
解得
m
根据洛仑兹力提供向心力有
解得
联立解得
（T）
故电场强度和磁感应强度的比值为（）
（2）当长方形区域内存在匀强电场时，根据
可得
当长方形区域内存在匀强磁场时，根据几何关系有
故
则AC圆弧的长度为
（m）
故带电粒子在磁场中运动的时间为
（s）
故
18．（1）t =0.3s （2）0.9J
【解析】
【详解】
解：(1)小球做类平抛运动，水平方向做匀速直线运动，竖直方向做初速度为零的匀加速直线运动。由牛顿第二定律得：
（或：）
解得：
水平方向：
竖直方向：
又因为：
联立解得：
t=0.3s
(2)电场力做功为：
W=F电y (或 W=qEy)
W=0.9J；
因为电场力做了多少功，电势能就减少多少。（或电势能的减少量为）即：电势能减少了0.9J
