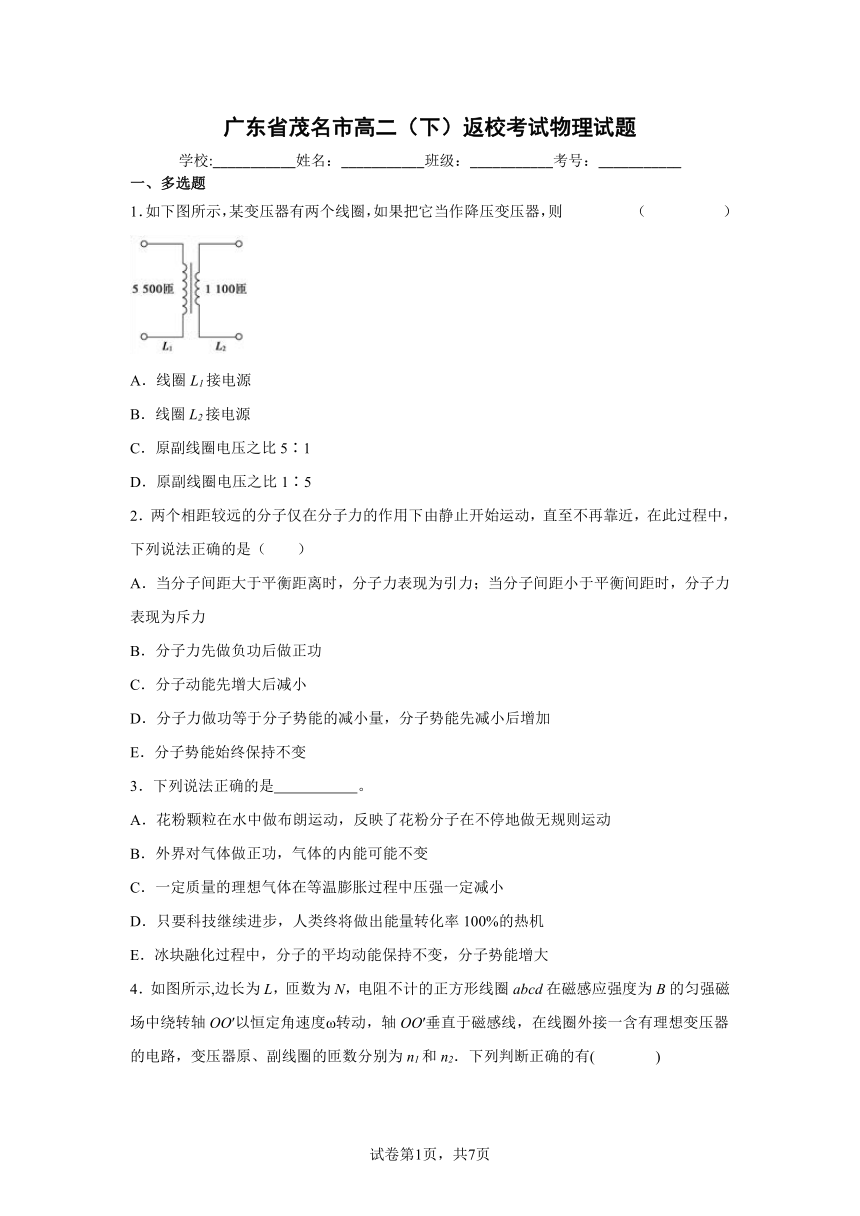

广东省茂名市高二（下）返校考试物理试题
学校:___________姓名：___________班级：___________考号：___________
一、多选题
1．如下图所示，某变压器有两个线圈，如果把它当作降压变压器，则 （ ）
A．线圈L1接电源
B．线圈L2接电源
C．原副线圈电压之比5∶1
D．原副线圈电压之比1∶5
2．两个相距较远的分子仅在分子力的作用下由静止开始运动，直至不再靠近，在此过程中，下列说法正确的是（ ）
A．当分子间距大于平衡距离时，分子力表现为引力；当分子间距小于平衡间距时，分子力表现为斥力
B．分子力先做负功后做正功
C．分子动能先增大后减小
D．分子力做功等于分子势能的减小量，分子势能先减小后增加
E．分子势能始终保持不变
3．下列说法正确的是 。
A．花粉颗粒在水中做布朗运动，反映了花粉分子在不停地做无规则运动
B．外界对气体做正功，气体的内能可能不变
C．一定质量的理想气体在等温膨胀过程中压强一定减小
D．只要科技继续进步，人类终将做出能量转化率100%的热机
E．冰块融化过程中，分子的平均动能保持不变，分子势能增大

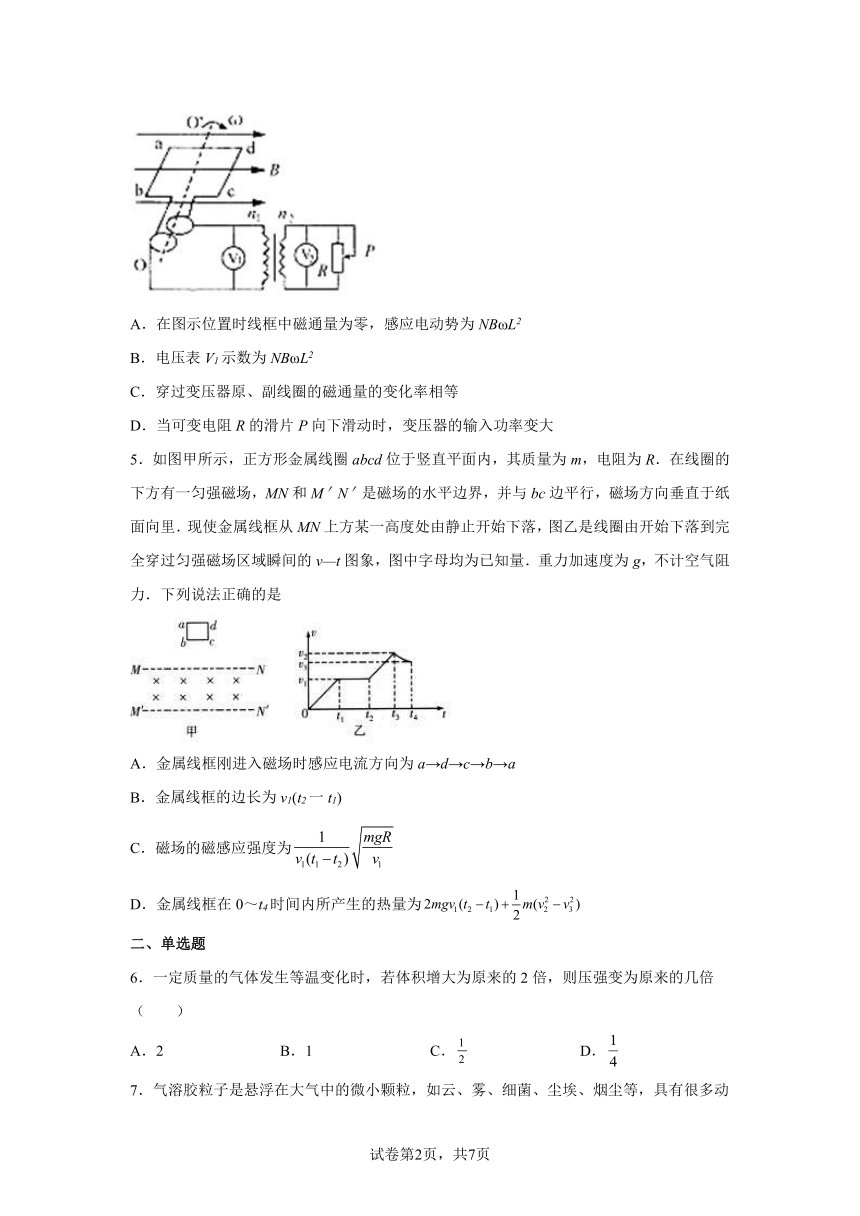

4．如图所示,边长为L，匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′以恒定角速度ω转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n1和n2．下列判断正确的有( )
A．在图示位置时线框中磁通量为零，感应电动势为NBωL2
B．电压表V1示数为NBωL2
C．穿过变压器原、副线圈的磁通量的变化率相等
D．当可变电阻R的滑片P向下滑动时，变压器的输入功率变大
5．如图甲所示，正方形金属线圈abcd位于竖直平面内，其质量为m，电阻为R．在线圈的下方有一匀强磁场，MN和M＇N＇是磁场的水平边界，并与bc边平行，磁场方向垂直于纸面向里．现使金属线框从MN上方某一高度处由静止开始下落，图乙是线圈由开始下落到完全穿过匀强磁场区域瞬间的v—t图象，图中字母均为已知量．重力加速度为g，不计空气阻力．下列说法正确的是
A．金属线框刚进入磁场时感应电流方向为a→d→c→b→a
B．金属线框的边长为v1(t2一t1)
C．磁场的磁感应强度为
D．金属线框在0～t4时间内所产生的热量为
二、单选题
6．一定质量的气体发生等温变化时，若体积增大为原来的2倍，则压强变为原来的几倍（ ）
A．2 B．1 C． D．

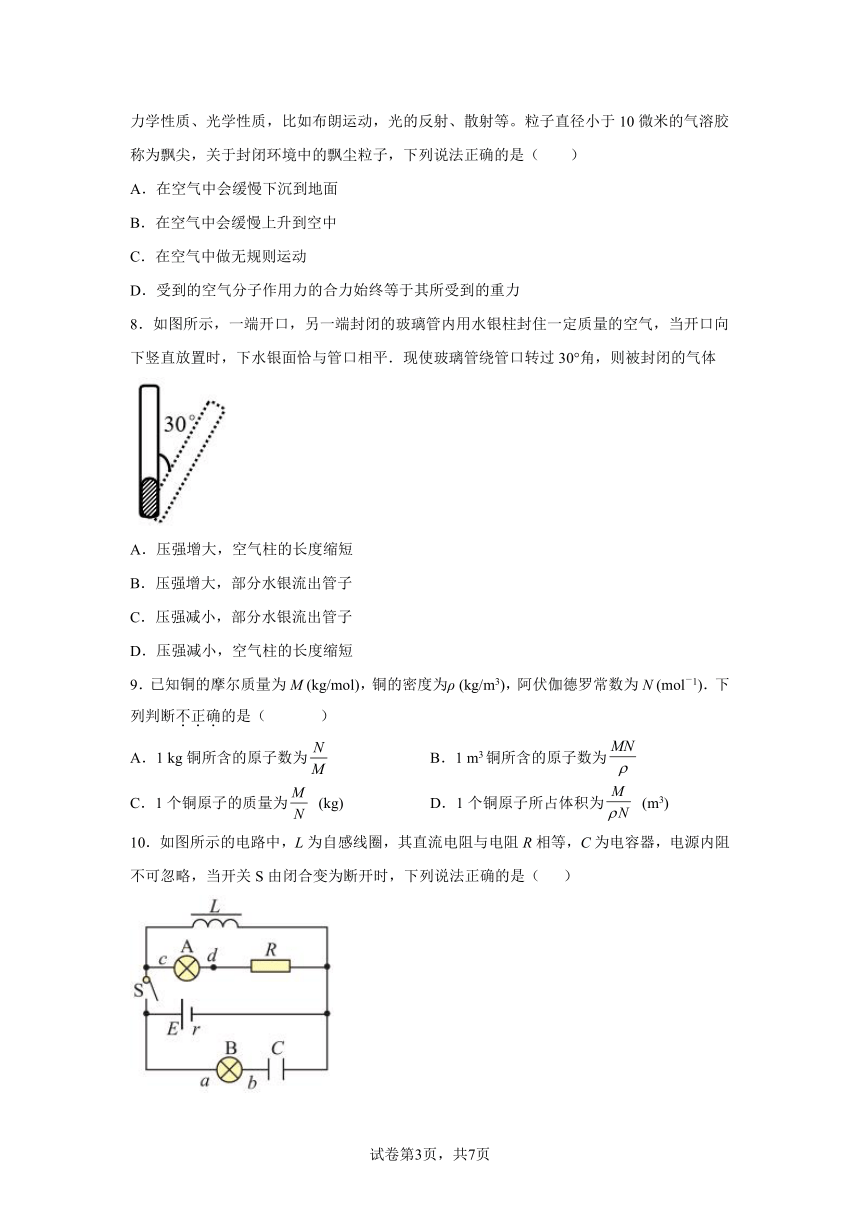

7．气溶胶粒子是悬浮在大气中的微小颗粒，如云、雾、细菌、尘埃、烟尘等，具有很多动力学性质、光学性质，比如布朗运动，光的反射、散射等。粒子直径小于10微米的气溶胶称为飘尖，关于封闭环境中的飘尘粒子，下列说法正确的是（ ）
A．在空气中会缓慢下沉到地面
B．在空气中会缓慢上升到空中
C．在空气中做无规则运动
D．受到的空气分子作用力的合力始终等于其所受到的重力
8．如图所示，一端开口，另一端封闭的玻璃管内用水银柱封住一定质量的空气，当开口向下竖直放置时，下水银面恰与管口相平．现使玻璃管绕管口转过30°角，则被封闭的气体
A．压强增大，空气柱的长度缩短
B．压强增大，部分水银流出管子
C．压强减小，部分水银流出管子
D．压强减小，空气柱的长度缩短
9．已知铜的摩尔质量为M (kg/mol)，铜的密度为ρ (kg/m3)，阿伏伽德罗常数为N (mol－1)．下列判断不正确的是（ ）
A．1 kg铜所含的原子数为 B．1 m3铜所含的原子数为
C．1个铜原子的质量为 (kg) D．1个铜原子所占体积为 (m3)
10．如图所示的电路中，L为自感线圈，其直流电阻与电阻R相等，C为电容器，电源内阻不可忽略，当开关S由闭合变为断开时，下列说法正确的是（ ）
A．A灯立即熄灭
B．A灯突然闪亮一下再熄灭，d点电势比c点高
C．B灯无电流通过，不可能变亮
D．电容器立即放电

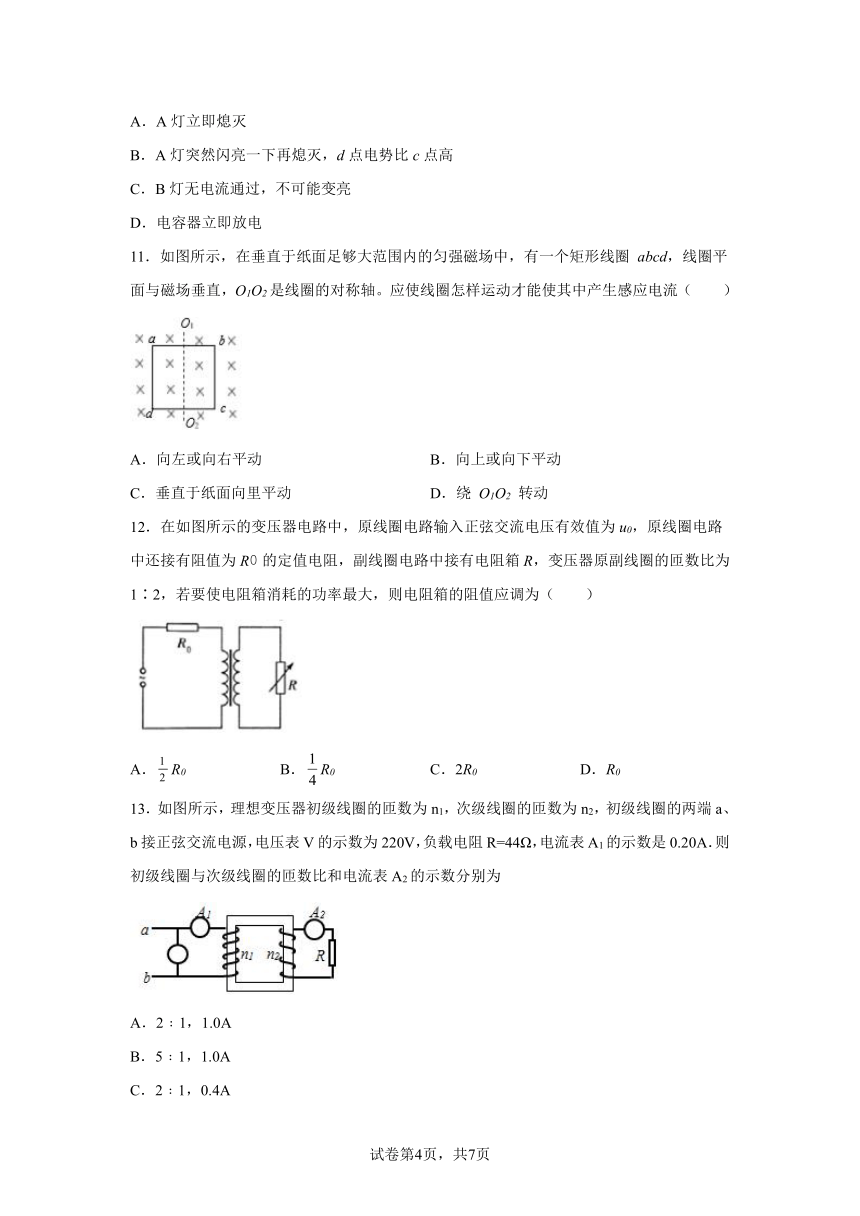

11．如图所示，在垂直于纸面足够大范围内的匀强磁场中，有一个矩形线圈 abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴。应使线圈怎样运动才能使其中产生感应电流（ ）
A．向左或向右平动 B．向上或向下平动
C．垂直于纸面向里平动 D．绕 O1O2 转动
12．在如图所示的变压器电路中，原线圈电路输入正弦交流电压有效值为u0，原线圈电路中还接有阻值为R0的定值电阻，副线圈电路中接有电阻箱R，变压器原副线圈的匝数比为1∶2，若要使电阻箱消耗的功率最大，则电阻箱的阻值应调为（ ）
A．R0 B．R0 C．2R0 D．R0
13．如图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻R=44Ω，电流表A1的示数是0.20A．则初级线圈与次级线圈的匝数比和电流表A2的示数分别为
A．2﹕1，1.0A
B．5﹕1，1.0A
C．2﹕1，0.4A
D．5﹕1，0.4A
14．在如图所示的匀强磁场中有一光滑的金属轨道，轨道上放有两根平行金属棒AB、CD。当棒AB向右平行移动时，棒CD将（ ）
A．保持静止 B．向左运动
C．向右运动 D．发生转动
三、实验题
15．如图甲所示是某种材料制成的电阻随摄氏温度变化的图像，若用该电阻与电池（电动势，内阻不计）、电流表（量程为，内阻不计）、电阻箱串联起来，连接成如图乙所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。
（1）电流表示数逐渐变大时，电阻所处的环境温度在________（选填“变大”或“变小”）；
（2）若电阻箱阻值，当电流为时对应的温度数值为________。
16．温度传感器是一种将温度变化转换为电学量变化的装置，它通过测量传感器元件的物理量随温度的变化来实现温度的测量，其核心部件是由半导体材料制成的热敏电阻。在某次实验中，为了测量热敏电阻在0℃到100℃之间多个温度下的阻值，一实验小组设计了如图甲所示的电路。其中毫安表（）量程为、内阻忽略不计，E为电源，R为滑动变阻器，为电阻箱，S为单刀双掷开关。其实验步骤如下：
A．调节温度，使得的温度达到
B．将S拨向接点1，调节滑动变阻器R，使电流表的指针偏转到适当位置，记下此时电流表的读数
C．将S拨向接点2，只调节电阻箱，使电流表的读数仍为，记下此时电阻箱的读数
D．改变的温度，重复以上步骤，即可测得该热敏电阻的阻值随温度的变化关系
（1）由以上操作过程可知，当的温度为t1时，_____。
（2）根据实验测得的数据，作出了随温度t变化的图像如图乙所示，由图乙可知，热敏电阻的阻值随温度为t变化的关系式为______。
（3）若把该热敏电阻与电源（电动势、内阻忽略不计）、电流表（量程、内阻）、电阻箱串联起来，连成如图丙所示的电路，用该电阻作测温探头，把电流表的电流刻度改为相应的温度刻度，就得到一个简单的“热敏电阻测温计”。
①电流表刻度较小处对应的温度刻度应该______（选填“较大”或“较小”）。
②若电阻箱的阻值取，则电流表处所对应的温度刻度为_____℃。
四、解答题
17．如图，某气压计玻璃管的顶端高出水银面1000mm，下班管顶端残存少量空气．当气温为27℃，大气压为760mmHg时，该气压计读数为720mmHg，忽略水银槽液面高度的变化，0℃时约为273K．求：
（1）在气温为27℃，气压计的读数为680mmHg时的大气压强；
（2）在气温为-3℃，气压计的读数为720mmHg时的大气压强；
18．如下图所示，一个很长的竖直放置的圆柱形磁铁，产生一个中心辐射的磁场（磁场水平向外），其大小为（其中r为辐射半径），设一个与磁铁同轴的圆形铝环，半径为R（大于圆柱形磁铁的半径），而弯成铝环的铝丝其横截面积为S，圆环通过磁场由静止开始下落，下落过程中圆环平面始终水平，已知铝丝电阻率为，密度为，试求：
（1）圆环下落的速度为v时的电功率；
（2）圆环下落的最终速度；
（3）当下落高度h时，速度最大，从开始下落到此时圆环消耗的电能。
试卷第页，共页
试卷第页，共页
参考答案：
1．AC
【解析】
【详解】
A、如果把它当作降压器，则原线圈的匝数应比副线圈匝数多，所以L1接电源，A正确、B错误；
C、根据原副线圈电压比等于匝数比：U1/U2=n1/n2=5500/1100=5，C正确、D错误．
故选AC．
2．ACD
【解析】
【详解】
A．当分子间距大于平衡距离时，分子力表现为引力；当分子间距小于平衡间距时，分子力表现为斥力，故A正确；
BC．两个相距较远的分子仅在分子力的作用下由静止开始运动，直至不再靠近，此过程中分子引力先做正功，然后分子斥力做负功，则分子动能先增大后减小，故B错误，C正确；
DE. 分子力做功等于分子势能的变化量，由于分子引力先做正功，然后分子斥力做负功，所以分子势能先减小后增大，故D正确，E错误。
故选ACD。
3．BCE
【解析】
【详解】
A．布朗运动是悬浮微粒的无规则运动，是液体分子做无规则运动的反映，不是微粒内部分子不停地做无规则运动的反应，故A错误；
B．外界对气体做正功时，若同时吸收热量，且做的功与吸收的热量数值相等，由热力学第一定律知，气体的内能不变，故B正确；
C．根据理想气体状态方程可知，气体在等温膨胀过程中，压强一定减小，故C正确；
D．根据热力学第二定律，效率达100%的热机不可能制成，故D错误；
E．冰块熔化过程中，温度不变，故分子的平均动能保持不变，但吸收热量，说明内能增加，故分子势能增大，故E正确；
故选BCE。
4．ACD
【解析】
【分析】
正弦式交流发电机从线圈所处平面与磁场方向平行开始计时，其电动势表达式为：；在图示位置时穿过正方形线圈中的磁通量为零，磁通量变化率最大，感应电动势最大，电压表和电流表读数为有效值．
【详解】
从线圈所处平面与磁场方向平行时开始计时，矩形线圈产生的感应电动势的瞬时值表达式为，在图示位置时穿过正方形线圈中的磁通量为零，磁通量变化率最大，感应电动势最大，感应电动势为，故A正确；交流电压的最大值等于，电压表示数为有效值，故B错误；根据理想变压器的工作原理得出：穿过变压器原、副线圈的磁通量的变化率相等，故C正确；当P位置向下移动，R减小，根据理想变压器的变压原理知输出电压即电压表的示数不变，输出功率为：，故输出功率变大，变压器的输入与输出功率相等，故当可变电阻R的滑片P向下滑动时，变压器的输入功率变大，故D正确；故选ACD．
【点睛】
本题关键明确交流四值、理想变压器的变压比公式、功率关系，要注意明确输出电压由输入电压决定．
5．BD
【解析】
【详解】
金属线框刚进入磁场时磁通量增大,根据楞次定律判断可以知道,感应电流方向沿abcda方向;故A错误;由图象可以知道,金属框进入磁场过程中是做匀速直线运动,速度为 ,运动时间为 ,故金属框的边长，故B正确；在金属框进入磁场的过程中,金属框所受安培力等于重力,则得:,又.联立计算得出: ;故C错误;t1到t2时间内,根据能量守恒定律,产生的热量为:;到时间内,根据能量守恒定律,产生的热量为:故,故D正确；故选BD
6．C
【解析】
【详解】
气体发生等温变化，根据玻意耳定律可知其压强和体积的乘积不变，所以若气体体积增大为原来的2倍，则压强变为原来的，故C正确。
故选C。
7．C
【解析】
【详解】
ABC. 封闭环境中的飘尘粒子的运动属于布朗运动，在空气中做无规则运动，不会缓慢下沉到地面，也不会缓慢上升到空中，故AB错误，C正确；
D.做布朗运动的飘尘粒子受力作用不平衡，所以才能做布朗运动，故D错误。
故选C。
8．A
【解析】
【详解】
设大气压强为p0，封闭气体的压强为p，水银柱的长度为L,对水银柱根据平衡条件可知，当玻璃管转过30°时，沿着玻璃管的方向，竖直向下的压力变小，则大气压力将水银柱向上推，故封闭气体的体积变小，重新平衡后有，可知，则封闭气体的压强变大；故A正确，BCD错误．
9．B
【解析】
【详解】
1kg铜的物质量为：，故所含的原子数为，A正确；1m3铜的物质量为：，故所含的原子数为，B错误；1mol铜分子的质量为M，故1个铜原子的质量为（kg），C正确；铜的摩尔体积为：，故1个铜原子的体积为：(m3)，D正确．
10．B
【解析】
【详解】
AB．断开开关瞬间，通过自感线圈从左向右的电流减小，根据楞次定律可知线圈产生的感应电流为了阻碍原电流的减小，所以产生从左向右的感应电流且逐渐减小，电路稳定时通过自感线圈的电流大于通过灯泡的电流，所以断开开关瞬间，通过灯泡的感应电流由且大于通过灯泡的原电流，所以A灯突然闪亮一下再熄灭，d点电势比c点高，A错误，B正确；
CD．开关闭合时，电容器两端电压为路端电压，当开关断开后，电容器两端电压为电动势的大小，所以电容器两端电压增大，电容器充电瞬间B灯泡有电流流过，所以B灯闪亮一下后熄灭，CD错误。
故选B。
11．D
【解析】
【详解】
ABC．由题可知该磁场是匀强磁场，线圈的磁通量为：Φ=BS，S为垂直于磁场的有效面积，无论线圈向左或向右平动，还是向上或向下平动，或者垂直于纸面向里平动，线圈始终与磁场垂直，有效面积不变，因此磁通量一直不变，所以无感应电流产生，故ABC错误；
D．当线圈绕O1O2轴转动时，在转动过程中，线圈与磁场垂直的有效面积在不断变化，因此磁通量发生变化，故有感应电流产生，故D正确。
故选D。
12．D
【解析】
【详解】
由于理想变压器没有能量损失，可将定值电阻和电阻箱、电源看成一个回路，当外电路的电阻与内阻相等时，电源的输出功率最大，即电阻箱消耗的功率最大，所以电阻箱的阻值应调为R0。
故选D。
13．B
【解析】
【详解】
试题分析：理想变压器输入功率等于输出功率，原副线圈电流与匝数成反比，．且电流与电压均是有效值，电表测量值也是有效值，据此分析．
变压器的输出功率等于输入功率，则：得，由于原副线圈电流与匝数成反比，所以初级线圈和次级线圈的匝数比为，B正确．
14．C
【解析】
【详解】
对AB棒分析，AB棒向右做切割磁感线运动，产生感应电流的方向是顺时针方向。对CD棒分析，由左手定则可知，CD棒受到的安培力的方向是水平向右，CD棒向右运动。故ABD错误，C正确。
故选C。
15． 变小
【解析】
【分析】
【详解】
(1)[1]根据闭合电路欧姆定律得，电路中电流
可见，电阻R越小，电流I越大，对应的温度越低，所以电流刻度较大处对应的温度刻度较小。
(2)[2]当电流为3mA时，由闭合电路欧姆定律
得
由图象，根据数学得到
当
可得
16． 较大 80
【解析】
【分析】
【详解】
（1）[1] 根据实验原理图，以及步骤分析可知，将开关S由接点1拨到接点2，并使电路中的电流不变，说明当的温度为T1时
（2）[2]从图中取相距较远的两个特殊点，代入
计算，由图有
解得
故该热敏电阻的关系式为
（3）[3]由闭合电路欧姆定律有
可见电流越小电阻越大，而电阻越大温度则越高，即电流刻度较小处对应的温度刻度应该较大。
[4]若电阻箱电阻时，代入
得热敏电阻的阻值为
结合关系式
可知，此时对应温度数值为80℃。
17．（1）715mmHg（2）756mmHg
【解析】
【分析】
（1）找出封闭空气柱的初末状态参量，温度不变，根据玻意而定律列式求解即可；
（2）找出封闭空气柱的初末状态参量，根据理想气体状态方程列式求解即可．
【详解】
（1）以玻璃管中封闭的气体作为研究对象，设玻璃管的横截面积为S，当温度为27℃，大气压为p01=760mmHg，气压计读数为ph1=720mmHg时，玻璃管顶端封闭的气体压强为p1，体积为V1；当气压计读数为ph2=680mmHg时，封闭的气体压强为p2，体积为V2，大气压为p02．
p1＝ p01-ph1= 40mmHg
V1＝(1000-720)mm×S
P2＝ p02-ph2= p02-680mmHg
V2＝(1000-680)mm×S
在温度不变的过程中，根据玻意耳定律，有：
p1V1＝p2V2 .
p2＝
p02＝p2+ph2＝715mmHg
（2）以玻璃管中封闭的气体作为研究对象，设当温度T1＝27℃，大气压p01＝760mmHg，玻璃管顶端封闭的气体压强为p1，当温度T2＝-3℃，大气压强为p02，玻璃管顶端封闭的气体压强为p2，整个过程气压计读数为ph＝720mmHg，封闭气体的体积不变，根据查理定律，有：
p1＝p01-ph＝(760-720)mmHg
T1＝300K，
p2＝p02-ph＝ p02-720mmHg
T2＝270K，
＝.
p02＝756mmHg.
【点睛】
解决本题关键是分析出空气柱的初末状态参量，判断变化过程中做何种变化，选择合适的气体实验定律列式求解，再根据平衡求出实际大气压强即可．
18．（1）；（2）；（3）
【解析】
【分析】
【详解】
（1）由题意知圆环所在处在磁感应强度B为
圆环的有效切割长度为其周长即
圆环的电阻为
当环速度为v时，切割磁感线产生的电动势为
电流为
故圆环速度为v时电功率为
联立以上各式解得
（2）当圆环加速度为零时，有最大速度vm，此时
由平衡条件
又
联立解得
（3）由能量守恒定律
解得
试卷第页，共页
试卷第页，共页
