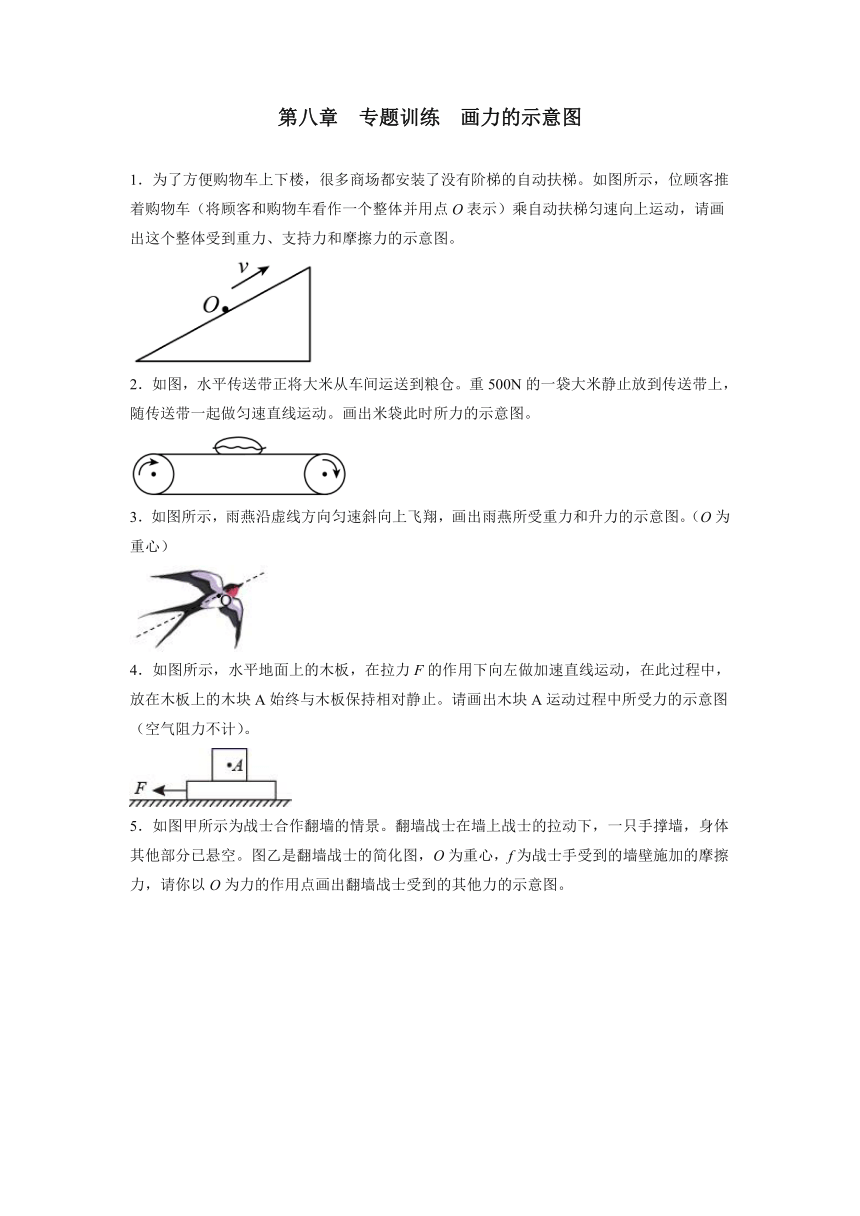

第八章 专题训练 画力的示意图
1．为了方便购物车上下楼，很多商场都安装了没有阶梯的自动扶梯。如图所示，位顾客推着购物车（将顾客和购物车看作一个整体并用点O表示）乘自动扶梯匀速向上运动，请画出这个整体受到重力、支持力和摩擦力的示意图。
2．如图，水平传送带正将大米从车间运送到粮仓。重500N的一袋大米静止放到传送带上，随传送带一起做匀速直线运动。画出米袋此时所力的示意图。
3．如图所示，雨燕沿虚线方向匀速斜向上飞翔，画出雨燕所受重力和升力的示意图。（O为重心）
4．如图所示，水平地面上的木板，在拉力F的作用下向左做加速直线运动，在此过程中，放在木板上的木块A始终与木板保持相对静止。请画出木块A运动过程中所受力的示意图（空气阻力不计）。

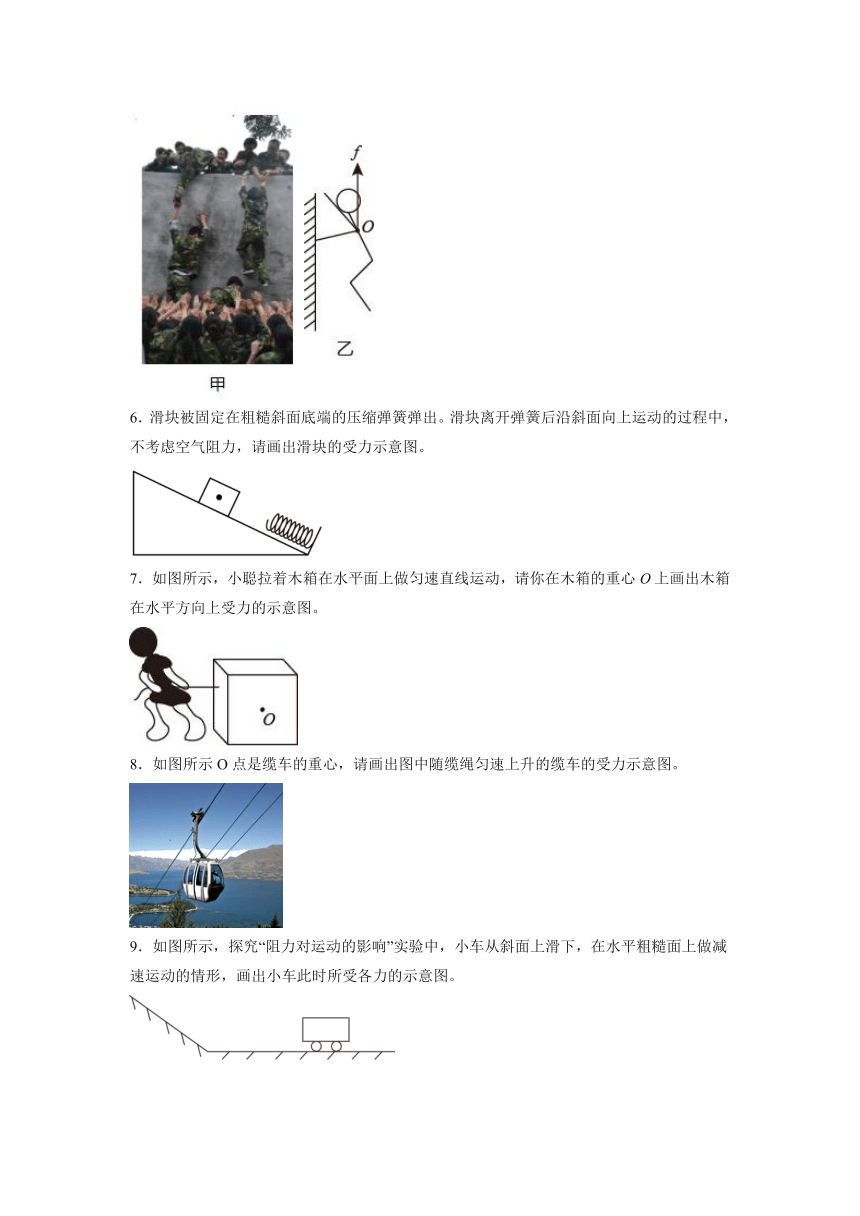

5．如图甲所示为战士合作翻墙的情景。翻墙战士在墙上战士的拉动下，一只手撑墙，身体其他部分已悬空。图乙是翻墙战士的简化图，O为重心，f为战士手受到的墙壁施加的摩擦力，请你以O为力的作用点画出翻墙战士受到的其他力的示意图。
6．滑块被固定在粗糙斜面底端的压缩弹簧弹出。滑块离开弹簧后沿斜面向上运动的过程中，不考虑空气阻力，请画出滑块的受力示意图。
7．如图所示，小聪拉着木箱在水平面上做匀速直线运动，请你在木箱的重心O上画出木箱在水平方向上受力的示意图。
8．如图所示O点是缆车的重心，请画出图中随缆绳匀速上升的缆车的受力示意图。
9．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

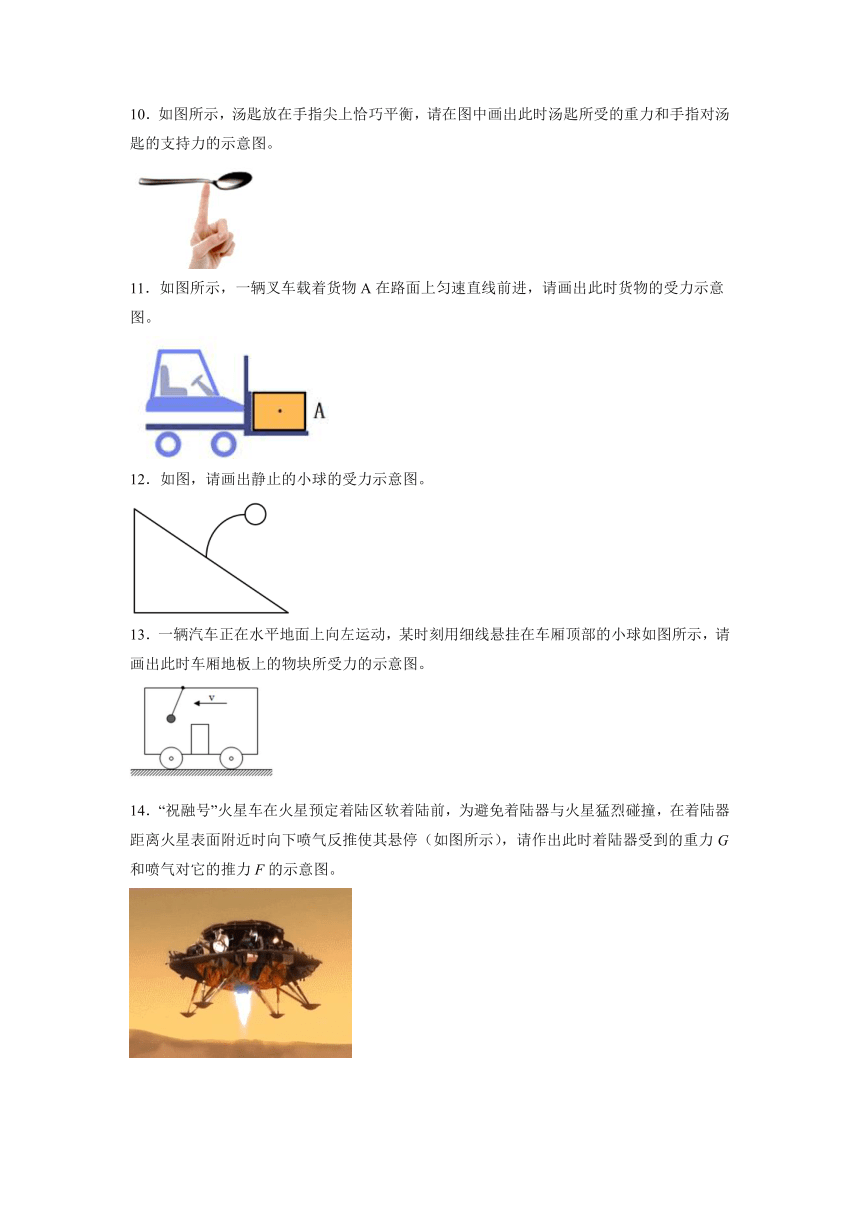

10．如图所示，汤匙放在手指尖上恰巧平衡，请在图中画出此时汤匙所受的重力和手指对汤匙的支持力的示意图。
11．如图所示，一辆叉车载着货物A在路面上匀速直线前进，请画出此时货物的受力示意图。
12．如图，请画出静止的小球的受力示意图。
13．一辆汽车正在水平地面上向左运动，某时刻用细线悬挂在车厢顶部的小球如图所示，请画出此时车厢地板上的物块所受力的示意图。
14．“祝融号”火星车在火星预定着陆区软着陆前，为避免着陆器与火星猛烈碰撞，在着陆器距离火星表面附近时向下喷气反推使其悬停（如图所示），请作出此时着陆器受到的重力G和喷气对它的推力F的示意图。

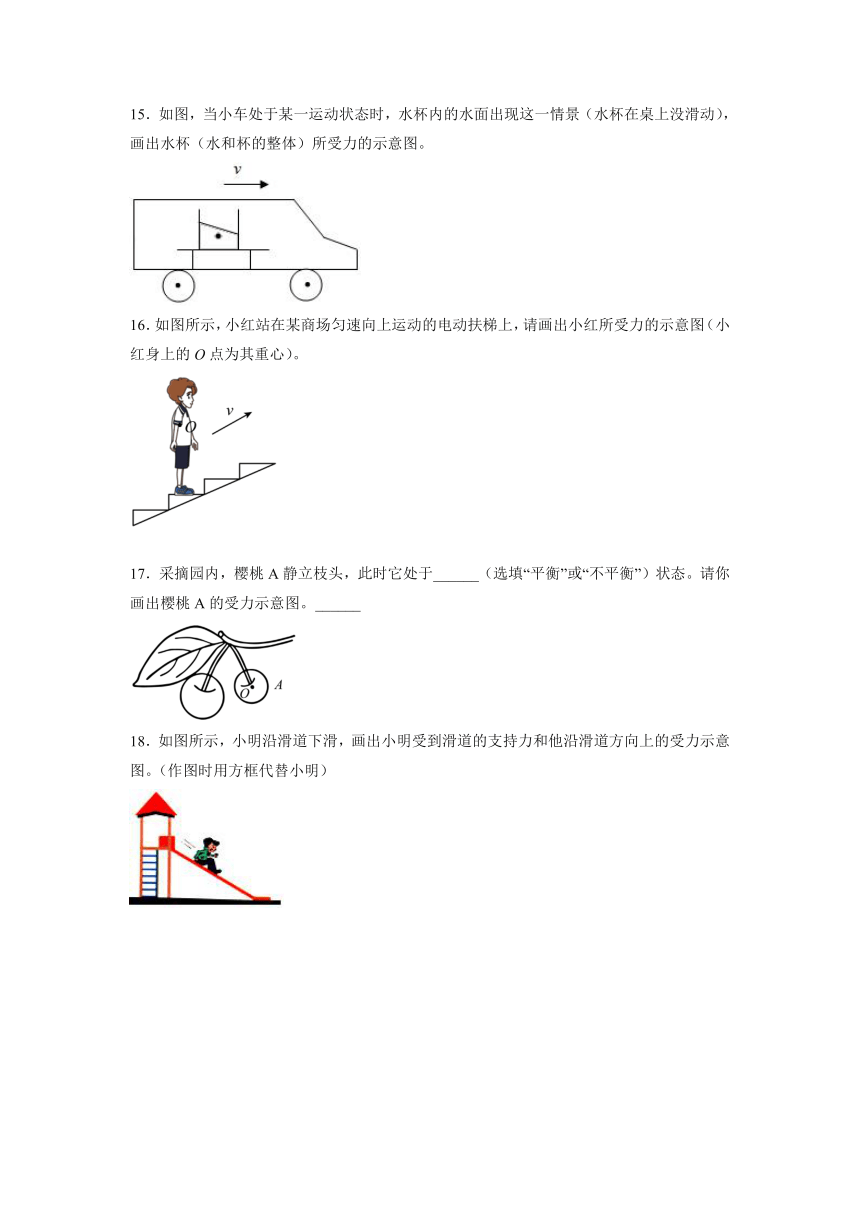

15．如图，当小车处于某一运动状态时，水杯内的水面出现这一情景（水杯在桌上没滑动），画出水杯（水和杯的整体）所受力的示意图。
16．如图所示，小红站在某商场匀速向上运动的电动扶梯上，请画出小红所受力的示意图（小红身上的O点为其重心）。
17．采摘园内，樱桃A静立枝头，此时它处于______（选填“平衡”或“不平衡”）状态。请你画出樱桃A的受力示意图。______
18．如图所示，小明沿滑道下滑，画出小明受到滑道的支持力和他沿滑道方向上的受力示意图。（作图时用方框代替小明）
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．平衡
18．
