11.2导体的电阻 同步测试（word版含答案）

11.2导体的电阻 同步测试 2021—2022学年高中物理人教版（2019）必修第三册
一、单选题

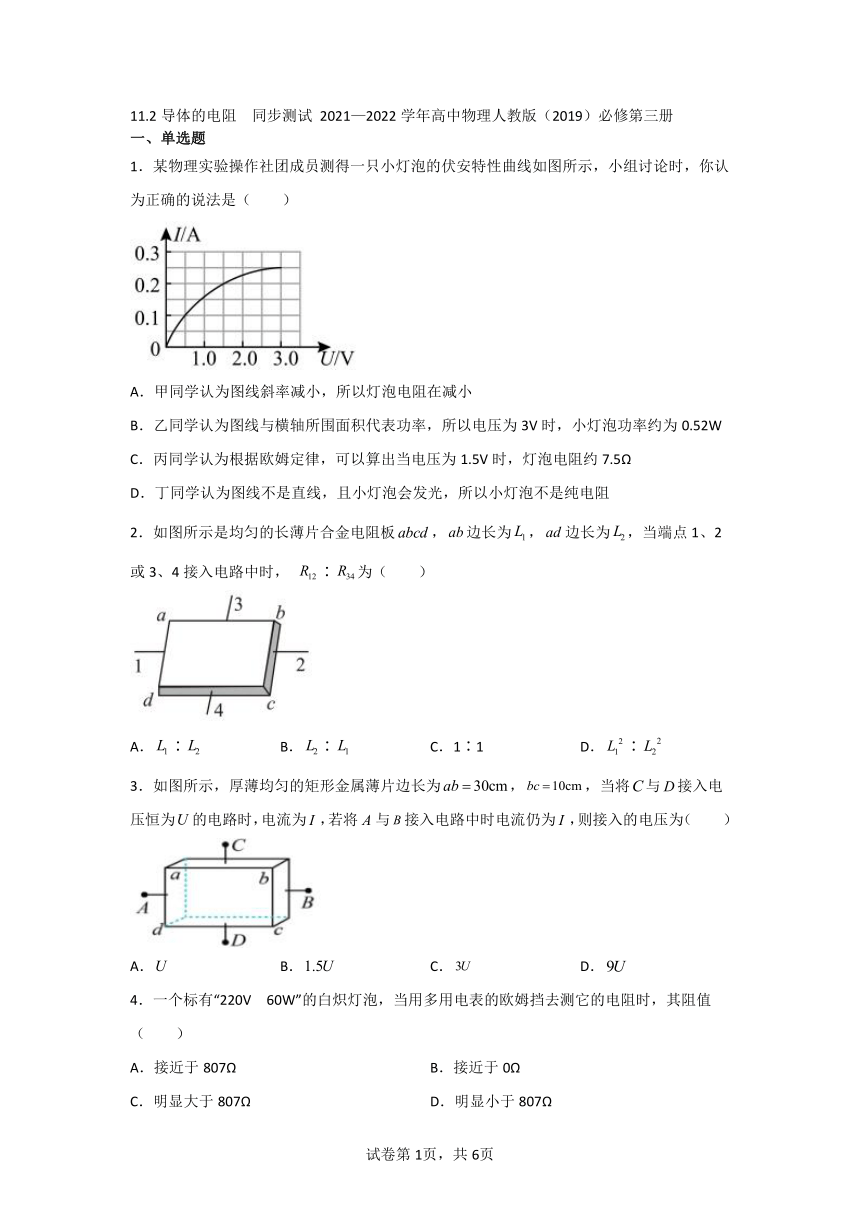

1．某物理实验操作社团成员测得一只小灯泡的伏安特性曲线如图所示，小组讨论时，你认为正确的说法是（　　）
A．甲同学认为图线斜率减小，所以灯泡电阻在减小
B．乙同学认为图线与横轴所围面积代表功率，所以电压为3V时，小灯泡功率约为0.52W
C．丙同学认为根据欧姆定律，可以算出当电压为1.5V时，灯泡电阻约7.5Ω
D．丁同学认为图线不是直线，且小灯泡会发光，所以小灯泡不是纯电阻
2．如图所示是均匀的长薄片合金电阻板，边长为，边长为，当端点1、2或3、4接入电路中时， ∶为（　　）
A．∶ B．∶ C．1∶1 D．∶
3．如图所示，厚薄均匀的矩形金属薄片边长为，，当将与接入电压恒为的电路时，电流为，若将A与接入电路中时电流仍为，则接入的电压为（　　）
A． B． C． D．
4．一个标有“220V　60W”的白炽灯泡，当用多用电表的欧姆挡去测它的电阻时，其阻值（　　）
A．接近于807Ω B．接近于0Ω
C．明显大于807Ω D．明显小于807Ω
5．某实验小组为了精确描绘小灯泡（额定电压2.5V，额定功率1W）的伏安特性曲线，实验时，要求小灯泡两端电压从0开始，并逐渐增大到其额定电压。实验器材有：电流表（0~0.6A，内阻约为0.5Ω）、电压表（0~3V，内阻约为3kΩ）、两节干电池、开关、合适的滑动变阻器和导线若干。该小组应选择的实验电路图为（　　）
A． B．
C． D．
6．某一导体的伏安特性曲线如图中AB段（曲线）所示，关于导体的电阻，以下说法正确的是（　　）
A．对应于B点的电阻为12Ω
B．对应于B点的电阻为4Ω
C．工作状态从A变化到B时，导体的电阻改变了10Ω
D．工作状态从A变化到B时，导体的电阻改变了1Ω
7．现有三根长为L、材料相同的导线a、b、c，a的电阻为R，横截面积为S，b、c的横截面积分别为和，现需要一根长为，阻值小于的导线，应选用的导线及连接后的电阻为（　　）
A．a、b， B．a、b，
C．a、c， D．b、c，

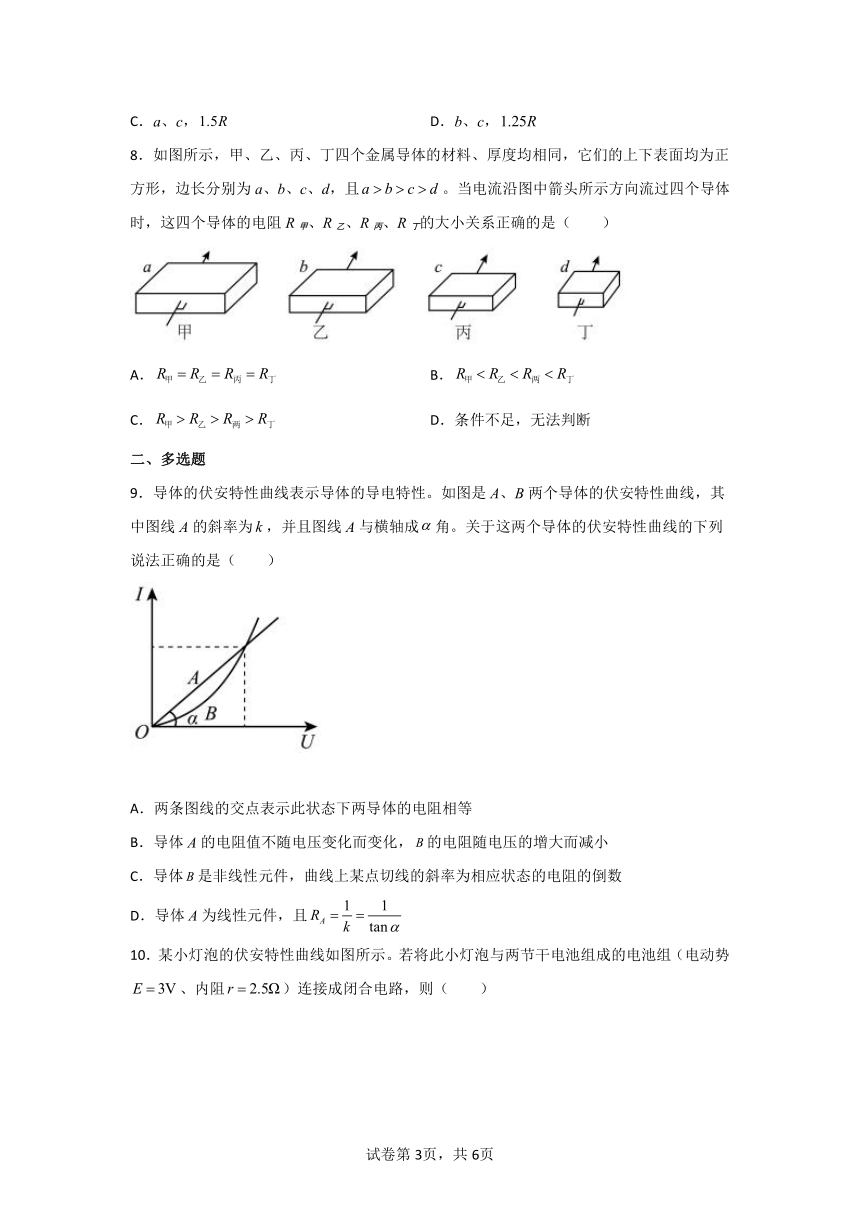

8．如图所示，甲、乙、丙、丁四个金属导体的材料、厚度均相同，它们的上下表面均为正方形，边长分别为a、b、c、d，且。当电流沿图中箭头所示方向流过四个导体时，这四个导体的电阻R甲、R乙、R丙、R丁的大小关系正确的是（　　）
A． B．
C． D．条件不足，无法判断
二、多选题
9．导体的伏安特性曲线表示导体的导电特性。如图是A、B两个导体的伏安特性曲线，其中图线A的斜率为，并且图线A与横轴成角。关于这两个导体的伏安特性曲线的下列说法正确的是（　　）
A．两条图线的交点表示此状态下两导体的电阻相等
B．导体A的电阻值不随电压变化而变化，的电阻随电压的增大而减小
C．导体是非线性元件，曲线上某点切线的斜率为相应状态的电阻的倒数
D．导体A为线性元件，且

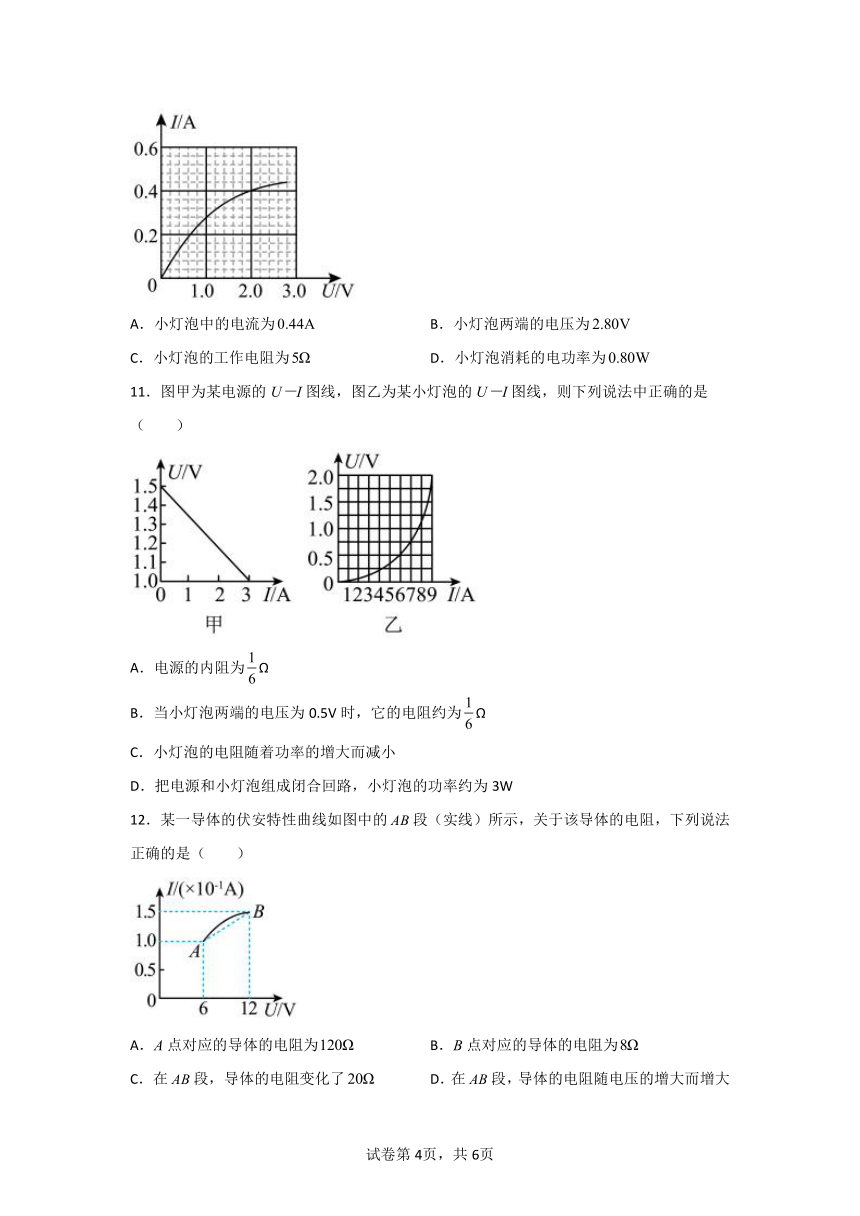

10．某小灯泡的伏安特性曲线如图所示。若将此小灯泡与两节干电池组成的电池组（电动势、内阻）连接成闭合电路，则（　　）
A．小灯泡中的电流为 B．小灯泡两端的电压为
C．小灯泡的工作电阻为 D．小灯泡消耗的电功率为
11．图甲为某电源的U－I图线，图乙为某小灯泡的U－I图线，则下列说法中正确的是（　　）
A．电源的内阻为Ω
B．当小灯泡两端的电压为0.5V时，它的电阻约为Ω
C．小灯泡的电阻随着功率的增大而减小
D．把电源和小灯泡组成闭合回路，小灯泡的功率约为3W
12．某一导体的伏安特性曲线如图中的段（实线）所示，关于该导体的电阻，下列说法正确的是（　　）
A．A点对应的导体的电阻为 B．B点对应的导体的电阻为
C．在段，导体的电阻变化了 D．在段，导体的电阻随电压的增大而增大
三、实验题
13．用伏安法测电阻，可采用甲、乙两种接法。若电压表内阻为约5000Ω，电流表内阻约2Ω。
(1)若测量阻值约为20Ω的电阻，优选__________接法（选填“甲”或“乙”）。
(2)已知电流表内阻为2.30Ω，某同学实验过程中发现电流表量程不足，现需要对电流表进行改装，使得改装后的新表量程增加一倍，则应将原电流表___________（选填“串联”或“并联”）电阻__________Ω。
14．有一个小灯泡上标有“4 V、2 W”的字样，现在要用伏安法描绘这个灯泡的伏安特性曲线。现有下列器材供选用：电压表（0~5 V，内阻约10 kΩ），电流表（0~0.6 A，内阻约0.4 Ω），滑动变阻器（10 Ω，2 A），学生电源（直流6 V）、开关、导线若干
（1）实验时，应选下面两图中_______（选填“甲”，“乙”）电路图来完成实验。
（2）根据所选电路图，将下面的实验器材用实线连接成实物电路图，图中部分连线已经连接好，请你完成其余的连线。( )
四、解答题
15．宏观规律是由微观机制决定的。从微观角度看，在没有外电场的作用下，金属导体中的自由电子沿任意方向运动的概率相等。对于导体中的任一截面来说，任何时刻从两侧穿过的自由电子数相等，宏观上不形成电流。如果导体两端加恒定电压，自由电子在电场力的驱动下开始定向移动，并不断与导体内金属阳离子碰撞，可以认为自由电子在碰撞后的定向速度变为0，然后再加速、再碰撞……，在宏观上自由电子的定向移动形成了电流。如图所示，一段截面积为S、长为L的金属导体，单位体积内有n个自由电子，自由电子的电量为e，质量为m，导体两端所加电压为U，假设自由电子与导体内金属阳离子连续两次碰撞的时间间隔为t，仅在碰撞时才考虑粒子间的相互作用。
（1）求恒定电场对每个自由电子作用力的大小F；
（2）求在时间间隔t内自由电子定向移动的平均速率；
（3）实验表明，同一金属导体两端的电压与通过它的电流之比是一个常量，物理学中把它叫做导体的电阻。请推导电阻的微观表达式（用物理量S、L、n、e、m、t表示）
16．将一恒定电压U0加在电阻R两端，测得通过R的电流为I0，更换电阻R为2R后，电流减少了0.9A，如果更换成阻值为3R的电阻，通过的电流变为多少？
17．一根镍铬合金丝的两端加8 V的电压，通过它的电流是2 A，它的电阻是多少？若通电时间为50 s，那么有多少库仑的电荷量通过它？如果在它两端加4 V电压，则这根合金丝的电阻是多少？
18．做电学实验用的铜导线，长度是40cm，横截面积是，它的电阻是多少？一根输电用的铝导线，长度是10km，横截面积是，它的电阻是多少？（铝的电阻率为，铜的电阻率为）
试卷第页，共页
试卷第2页，共1页
参考答案：
1．C
2．D
3．D
4．D
5．C
6．C
7．A
8．A
9．AB
10．CD
11．AD
12．CD
13． 乙 并联 2.30Ω
14． 甲
15．（1）；（2）；（3）
16．0.6A
17．4 Ω，100 C，4 Ω
18．，
