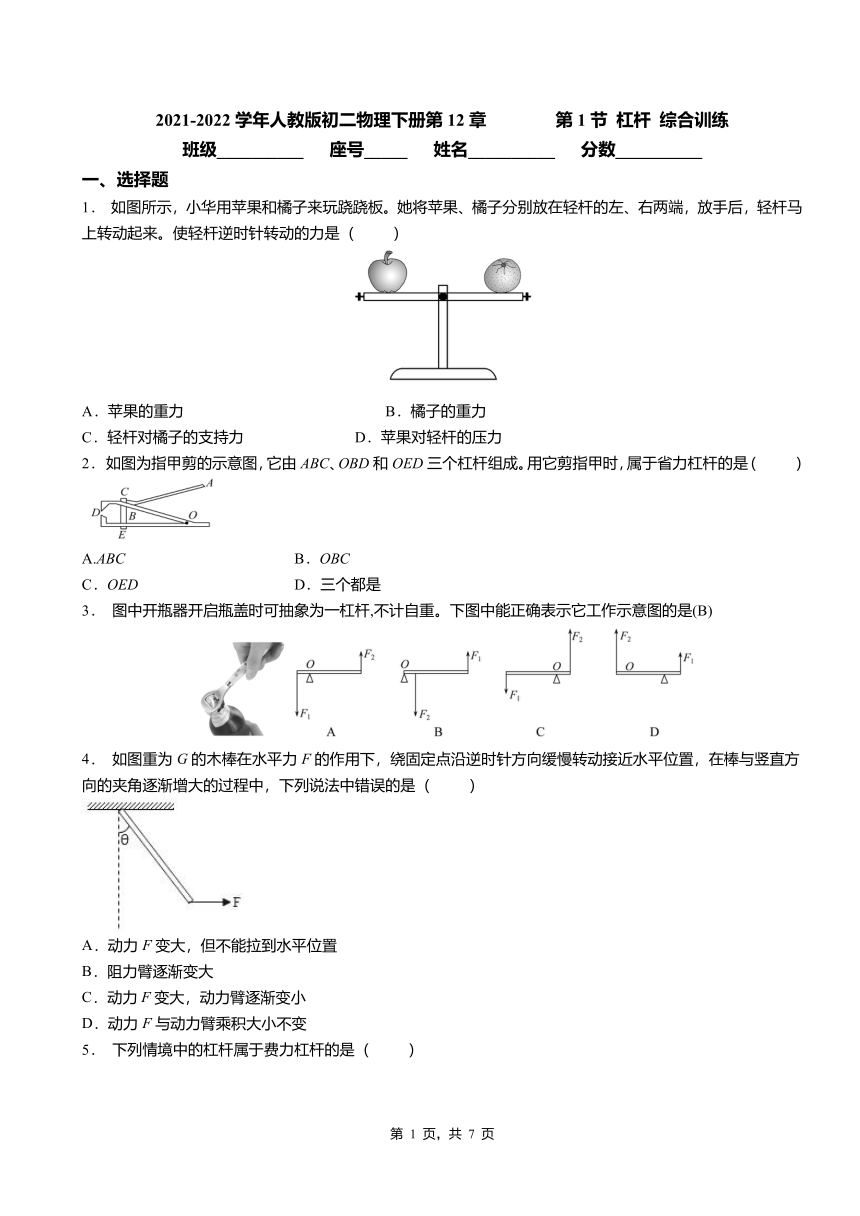

2021-2022学年人教版初二物理下册第12章 第1节 杠杆 综合训练
班级__________ 座号_____ 姓名__________ 分数__________
一、选择题
1． 如图所示，小华用苹果和橘子来玩跷跷板。她将苹果、橘子分别放在轻杆的左、右两端，放手后，轻杆马上转动起来。使轻杆逆时针转动的力是（ ）
A．苹果的重力 B．橘子的重力
C．轻杆对橘子的支持力 D．苹果对轻杆的压力
2． 如图为指甲剪的示意图，它由ABC、OBD和OED三个杠杆组成。用它剪指甲时，属于省力杠杆的是（ ）
A.ABC B．OBC
C．OED D．三个都是
3． 图中开瓶器开启瓶盖时可抽象为一杠杆,不计自重。下图中能正确表示它工作示意图的是(B)
4． 如图重为G的木棒在水平力F的作用下，绕固定点沿逆时针方向缓慢转动接近水平位置，在棒与竖直方向的夹角逐渐增大的过程中，下列说法中错误的是（ ）
A．动力F变大，但不能拉到水平位置
B．阻力臂逐渐变大
C．动力F变大，动力臂逐渐变小
D．动力F与动力臂乘积大小不变
5． 下列情境中的杠杆属于费力杠杆的是（ ）

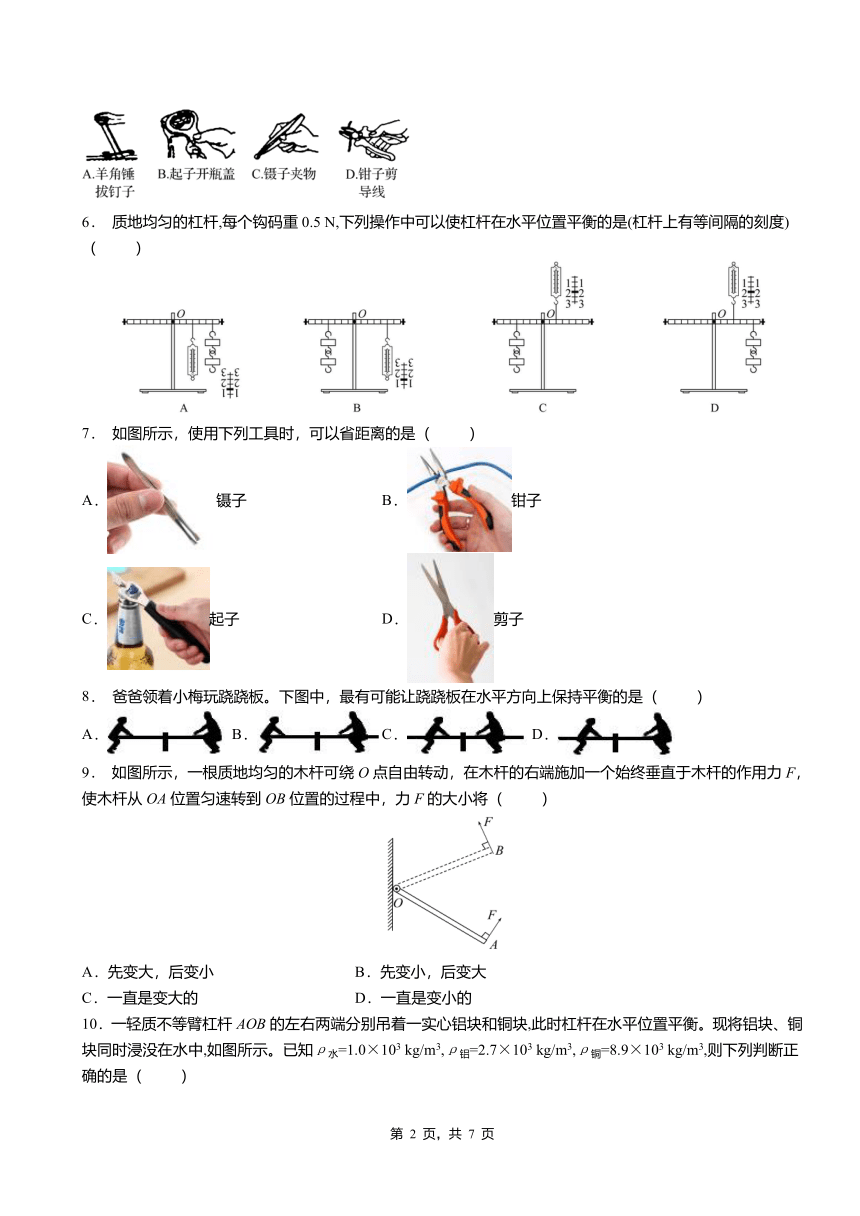

6． 质地均匀的杠杆,每个钩码重0.5 N,下列操作中可以使杠杆在水平位置平衡的是(杠杆上有等间隔的刻度)（ ）
7． 如图所示，使用下列工具时，可以省距离的是（ ）
A．镊子 B．钳子
C．起子 D．剪子
8． 爸爸领着小梅玩跷跷板。下图中，最有可能让跷跷板在水平方向上保持平衡的是（ ）
A． B． C． D．
9． 如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于木杆的作用力F，使木杆从OA位置匀速转到OB位置的过程中，力F的大小将（ ）
A．先变大，后变小 B．先变小，后变大
C．一直是变大的 D．一直是变小的
10．一轻质不等臂杠杆AOB的左右两端分别吊着一实心铝块和铜块,此时杠杆在水平位置平衡。现将铝块、铜块同时浸没在水中,如图所示。已知ρ水=1.0×103 kg/m3,ρ铝=2.7×103 kg/m3,ρ铜=8.9×103 kg/m3,则下列判断正确的是（ ）
A.A端下降 B.B端下降 C.仍然平衡 D.无法判断
二、填空题

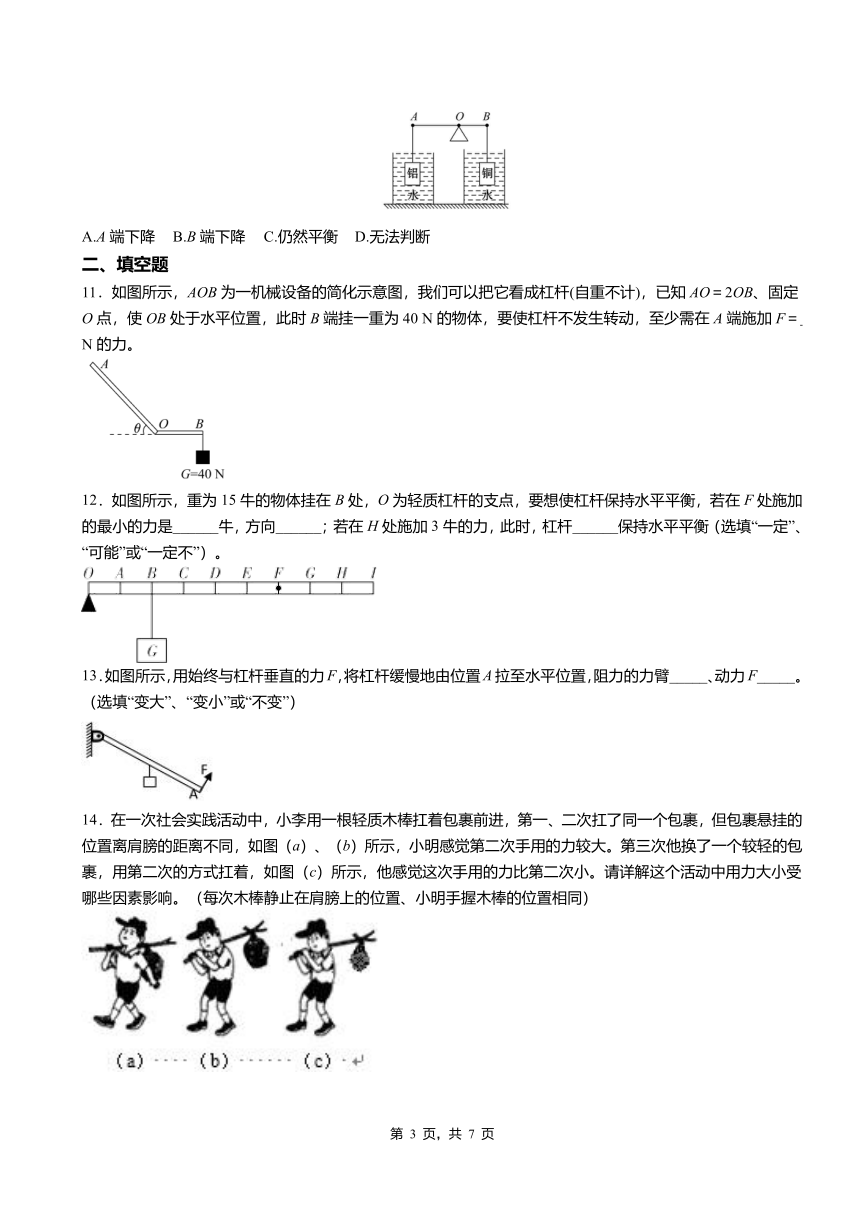

11．如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆(自重不计)，已知AO＝2OB、固定O点，使OB处于水平位置，此时B端挂一重为40 N的物体，要使杠杆不发生转动，至少需在A端施加F＝ N的力。
12．如图所示，重为15牛的物体挂在B处，O为轻质杠杆的支点，要想使杠杆保持水平平衡，若在F处施加的最小的力是______牛，方向______；若在H处施加3牛的力，此时，杠杆______保持水平平衡（选填“一定”、“可能”或“一定不”）。
13．如图所示，用始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至水平位置，阻力的力臂_____、动力F_____。（选填“变大”、“变小”或“不变”）
14．在一次社会实践活动中，小李用一根轻质木棒扛着包裹前进，第一、二次扛了同一个包裹，但包裹悬挂的位置离肩膀的距离不同，如图（a）、（b）所示，小明感觉第二次手用的力较大。第三次他换了一个较轻的包裹，用第二次的方式扛着，如图（c）所示，他感觉这次手用的力比第二次小。请详解这个活动中用力大小受哪些因素影响。（每次木棒静止在肩膀上的位置、小明手握木棒的位置相同）
（1）详解比较图（a）与（b）及相关条件，可得出初步结论：_______________。
（2）详解比较图（b）与（c）及相关条件，可得出初步结论：_______________。
15．如图所示，杠杆在竖直向下拉力F的作用下将一物体缓慢匀速提升，下表是提升物体时收集到的信息.
若不计杠杆自重和摩擦，拉力应为________N;若实际拉力F为90 N，则该杠杆的机械效率为________.
16．如图所示，用固定在墙上的三角支架ABC放置空调室外机．如果A处螺钉松脱，则支架会绕________点倾翻．已知AB长40cm，AC长30cm，室外机的重力为300N，正好处在AB中点处，则A处螺钉的水平拉力为______N（支架重力不计）．为了安全，室外机应尽量______（填“靠近”或 “远离”）墙壁．
三、实验题
17．根据“探究杠杆的平衡条件”实验要求，完成下列各题：
（1）实验开始时，杠杆的位置如图甲所示，______（是、不是）处于平衡状态的。小明通过调节杠杆右端的螺母向______（左、右）移动，使杠杆在水平位置平衡，目的是______；
（2）要使图乙中杠杆平衡，应在a处挂______个钩码（题中的每个钩码都是相同的）；
（3）当弹簧测力计由图丙的竖直地拉着变成倾斜地拉着，使杠杆在水平位置静止时，弹簧测力计的示数将______（变大、不变或变小）；
（4）有同学根据自己的实验数据，得到如下结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离。这个结论与杠杆的平衡条件不符，原因是实验过程中没有______（选填序号：①改变力的大小，②改变力的方向，③改变力的作用点）；
（5）在实验中，多次改变力和力臂的大小主要是为了______。
A．减小摩擦
B．使每组数据更准确
C．多次测量取平均值减小误差
D．获取多组实验数据归纳出物理规律
四、作图题
18．如图甲所示为用食品夹夹鸡蛋的情景，我们把食品夹抽象为杠杆，如图乙所示．请在图乙中画出阻力F2(作用点在B点)的示意图，并画出动力臂l1和阻力臂l2．
19．按要求完成下列作图：
如图甲是某饮水器水龙头的结构示意图，A是固定的出水口，B是一根手柄，C是一根连接在阀门上的杆，由弹簧将它拉紧，O1是连接B、C的一根销钉。可将手柄简化为一根杠杆，手柄与A的接触点O2为支点，下压手柄，C就上升，阀门打开水流出；放手后，C自动恢复原位，水龙头关闭，请在图中画出动力F1的力臂。
五、计算题
20．如图所示，如图所示的轻质杠杆OB，O为支点，OB长40厘米，AB长10厘米，B端所挂物体重为60牛，求：
（1）在A点使杠杆水平平衡的最小拉力的大小和方向。
（2）若改用18牛的力仍在A点竖直提起原重物，求重物的悬挂点离O点的距离。
2021-2022学年人教版初二物理下册第12章 第1节 杠杆 综合训练（参考答案）
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A B D C D A B A B
二、填空题
11． 20
12． 5 竖直向上 一定不
13． 变大 变大
14． 手握木棒的位置和木棒放在肩膀上的位置大致相同，相同的包裹离肩膀较远时，手用的力较大 手握木棒的位置和木棒放在肩膀上的位置大致相同，包裹离肩膀距离相同时，包裹较轻，手用的力较小
15． 80 88.9%
16． C 200 靠近
三、实验题
17． 是 右 见详解 1 变大 ② D
四、作图题
18．
19．
五、计算题
20．（1）80牛，方向竖直向上；（2）9厘米
