12.2闭合电路欧姆定律 同步练习（word版含答案）

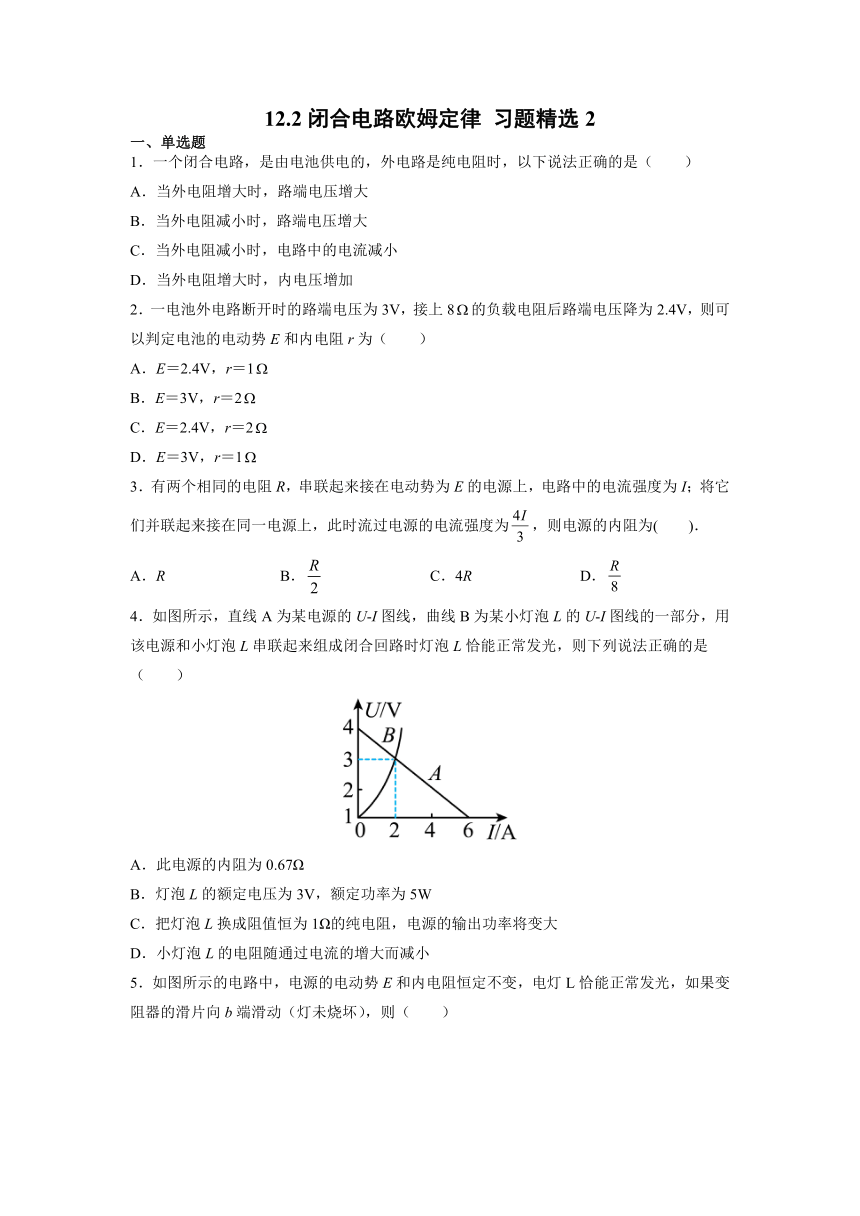

12.2闭合电路欧姆定律 习题精选2
一、单选题
1．一个闭合电路，是由电池供电的，外电路是纯电阻时，以下说法正确的是（　　）
A．当外电阻增大时，路端电压增大
B．当外电阻减小时，路端电压增大
C．当外电阻减小时，电路中的电流减小
D．当外电阻增大时，内电压增加
2．一电池外电路断开时的路端电压为3V，接上8的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为（ ）
A．E＝2.4V，r＝1
B．E＝3V，r＝2
C．E＝2.4V，r＝2
D．E＝3V，r＝1
3．有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流强度为I；将它们并联起来接在同一电源上，此时流过电源的电流强度为，则电源的内阻为(　　)．
A．R B． C．4R D．
4．如图所示，直线A为某电源的U-I图线，曲线B为某小灯泡L的U-I图线的一部分，用该电源和小灯泡L串联起来组成闭合回路时灯泡L恰能正常发光，则下列说法正确的是（　　）
A．此电源的内阻为0.67Ω
B．灯泡L的额定电压为3V，额定功率为5W
C．把灯泡L换成阻值恒为1Ω的纯电阻，电源的输出功率将变大
D．小灯泡L的电阻随通过电流的增大而减小

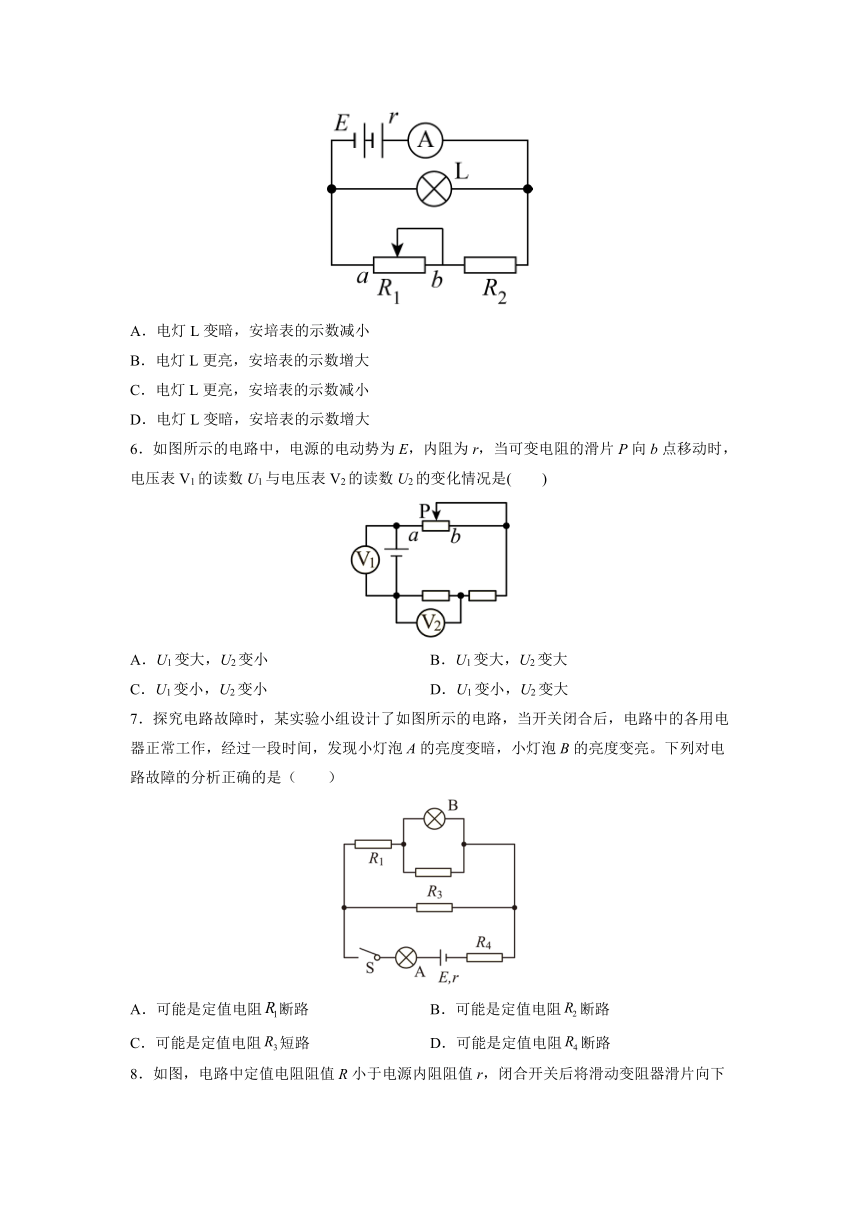

5．如图所示的电路中，电源的电动势E和内电阻恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动（灯未烧坏），则（　　）
A．电灯L变暗，安培表的示数减小
B．电灯L更亮，安培表的示数增大
C．电灯L更亮，安培表的示数减小
D．电灯L变暗，安培表的示数增大
6．如图所示的电路中，电源的电动势为E，内阻为r，当可变电阻的滑片P向b点移动时，电压表V1的读数U1与电压表V2的读数U2的变化情况是( )
A．U1变大，U2变小 B．U1变大，U2变大
C．U1变小，U2变小 D．U1变小，U2变大
7．探究电路故障时，某实验小组设计了如图所示的电路，当开关闭合后，电路中的各用电器正常工作，经过一段时间，发现小灯泡A的亮度变暗，小灯泡B的亮度变亮。下列对电路故障的分析正确的是（　　）
A．可能是定值电阻断路 B．可能是定值电阻断路
C．可能是定值电阻短路 D．可能是定值电阻断路
8．如图，电路中定值电阻阻值R小于电源内阻阻值r，闭合开关后将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△U1、△U2、△U3，理想电流表A示数变化量的绝对值为△I，则下列说法不正确的是（　　）
A．A的示数增大 B．V2的示数减小
C．△U3大于△U2 D．△U1与△I的比值大于r
二、多选题
9．如图所示电路中，电源电动势E＝9 V、内阻r＝3 Ω，R＝15 Ω，下列说法中正确的是 （ ）
A．当S断开时，UAC＝9 V
B．当S闭合时，UAC＝9 V
C．当S闭合时，UAB＝7．5 V，UBC＝0
D．当S断开时，UAB＝0，UBC＝0
10．如图所示为某一电源的U－I图像，由图可知（　　）
A．电源电动势为2 V
B．电源内阻为0.3 Ω
C．电源短路时电流为5A
D．路端电压为1.2V时，电路中的外电阻为0.6Ω
11．将两个不同的电源甲、乙的伏安特性曲线描绘在同一坐标系中，其关系如图所示。则下列分析正确的是（　　）
A．两图线的交点表示两电源所接的外电阻相等
B．两图线的交点表示两电源在该状态下的内电压相等
C．电源甲的电动势大
D．电源甲的内阻小
12．用电流表和电压表测定电池的电动势和内电阻的实验中，根据某次实验记录数据画出的图像如图所示，下列关于这个图像的说法正确的是（　　）
A．纵轴截距表示待测电池的电动势，即 B．横轴截距表示短路电流，即
C．根据，计算出待测电池内阻为5Ω D．根据，计算出待测电池内电阻为1.0Ω
13．在如图所示的电路中，电源内阻不可忽略，在调节可变电阻R的阻值过程中，发现理想电压表的示数减小，则（ ）
A．R的阻值变小
B．路端电压不变
C．干路电流减小
D．路端电压和干路电流的比值减小
14．如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑片在ab的中点时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U。现将R2的滑片向a端移动，则下列说法正确的是（　　）
A．电源的总功率减小
B．R3消耗的功率增大
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小
三、解答题
15．在如图所示的电路中，R1=2 Ω，R2=R3=4 Ω，当电键K接a时，R2上消耗的电功率为4W，当电键K接b时，电压表示数为4.5 V，试求：
（1）电键K接a时，通过电源的电流和电源两端的电压；
（2）电源的电动势和内电阻；
（3）当电键K接c时，通过R2的电流.
16．如图所示，，，，电源电动势，内阻忽略不计．求：
（1）开关S断开时，C点的电势为多少？
（2）开关S闭合时，电容器所带的电荷量变化了多少？
参考答案
1．A2．B3．C4．C5．C6．A7．B8．D9．AC
10．ACD11．AC12．AD13．AD14．AC
15．（1）1A；4V（2）6V；2Ω（3）0.5A
【解析】
（1）K接a时，R1被短路，外电阻为R2，根据公式可得，通过电源电流
电源两端电压
（2）K接a时，有E=U1+I1r=4+r
K接b时，R1和R2串联，R外=R1+R2=6Ω
通过电源电流
这时有：E=U2+I2r=4.5+0.75r
解得：E=6V，r=2Ω
（3）当K接c时，R2与R3并联，并联电阻为
所以R总=R1+r+R23=6Ω
总电流
通过R2电流
16．（1）0 （2）减小了
【解析】
（1）电路稳定后，两支路都无电流，B、C两点电势相等，A、D两点电势相等．因B接地，所以．
（2）开关S闭合前，两端的电势差
开关S闭合后，两个电容器相当于两个电压表，两端的电势差
故两端电势差减小了
带电荷量减少了．
