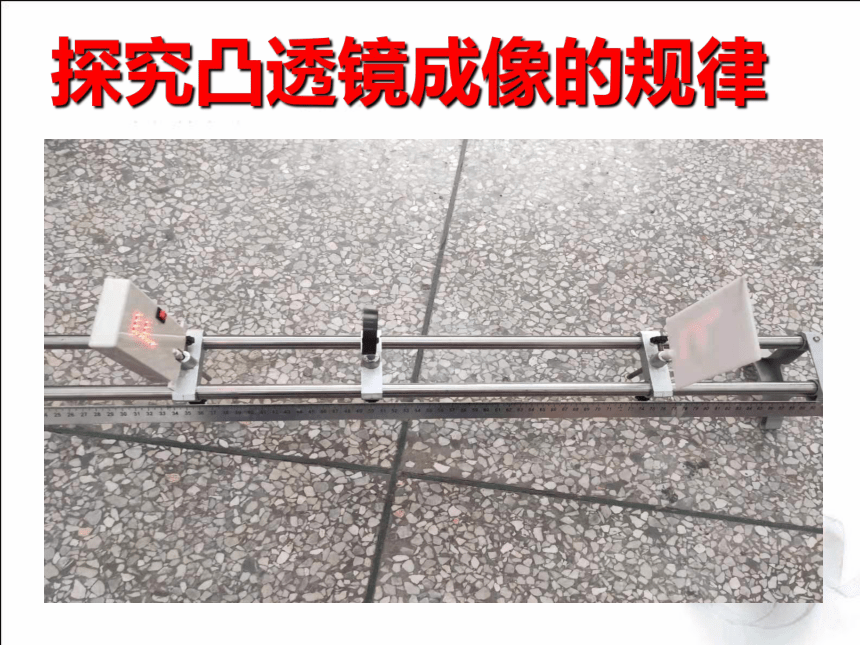

探究凸透镜成像的规律
F
F
2F
2F
物距u
像距
v

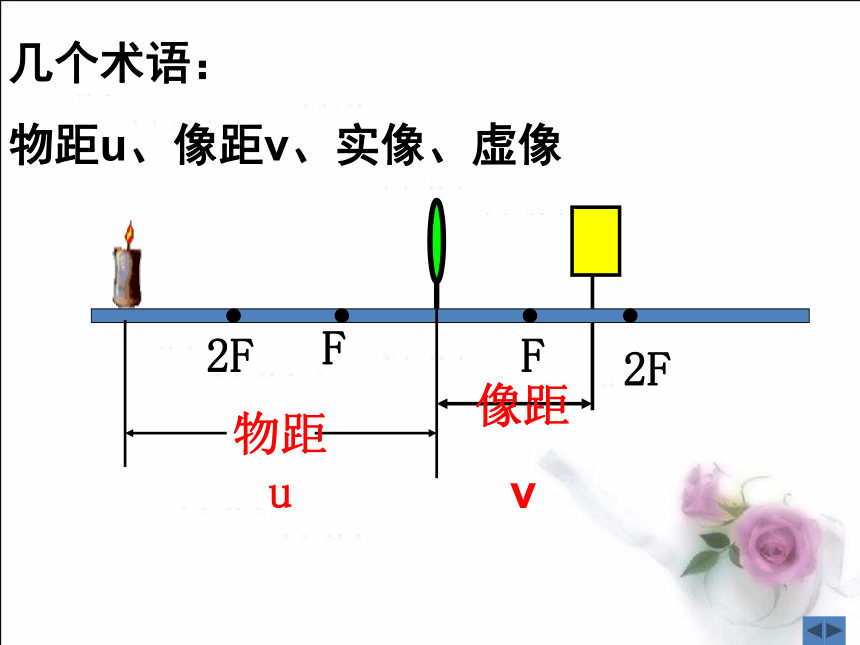

几个术语：
物距u、像距v、实像、虚像
物距 （u） 像的性质 应用
倒立 或正立 放大 或缩小 实像 或虚像 像距 （ v）

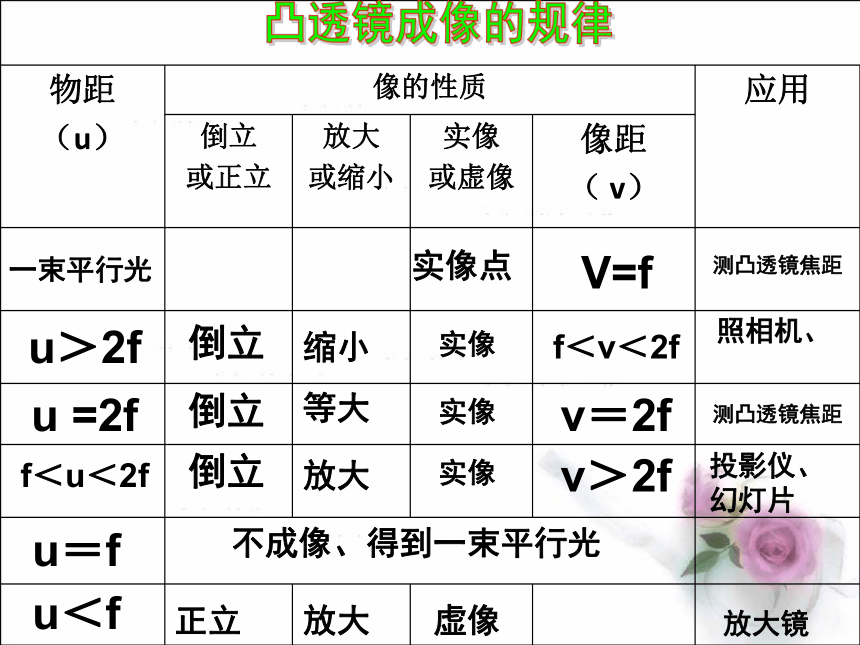

凸透镜成像的规律

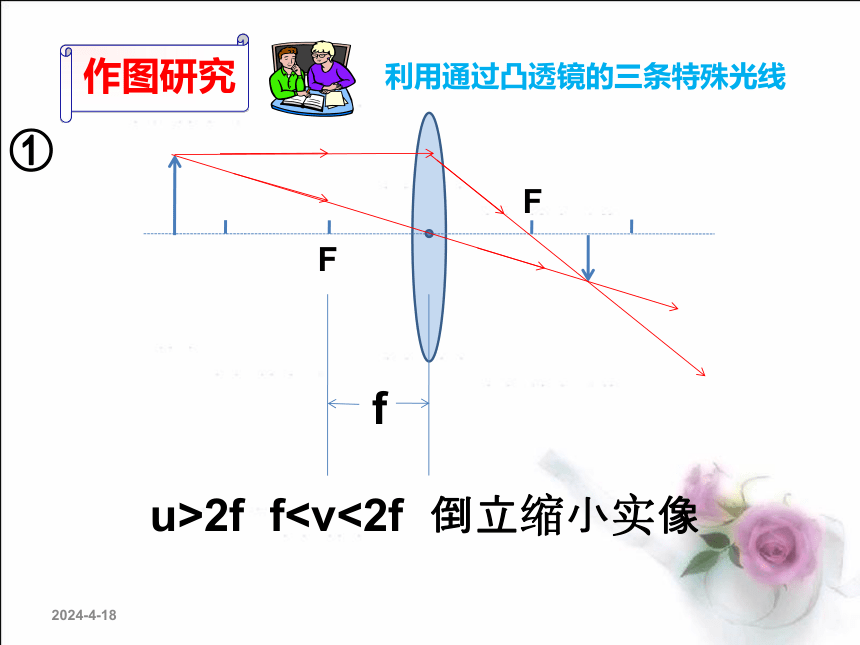

u＞2f

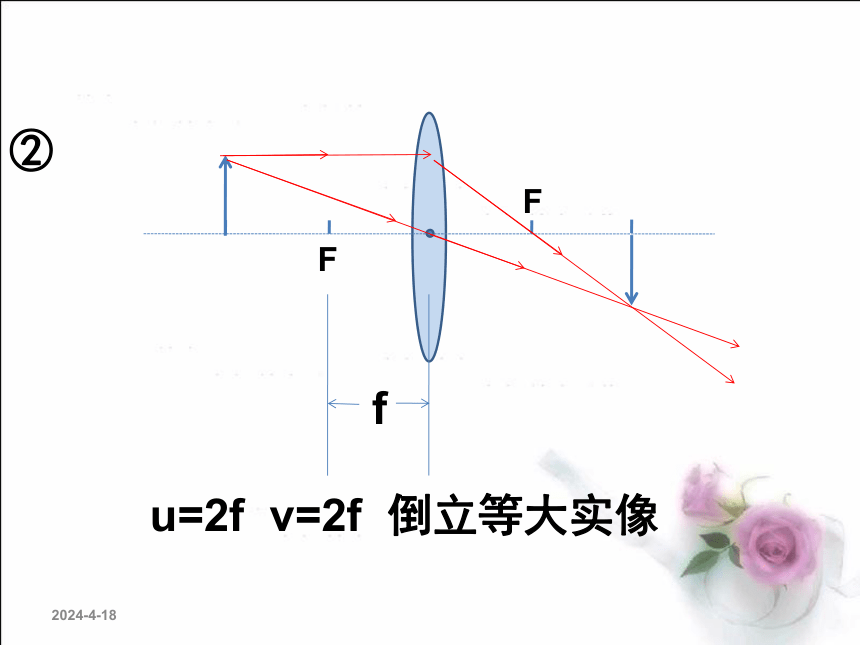

u =2f
f＜u＜2f
u＝f
u＜f
V=f
f＜v＜2f
v＝2f
v＞2f
不成像、得到一束平行光
一束平行光
测凸透镜焦距
倒立
倒立
倒立
实像
缩小
实像
实像点
等大
放大
实像
正立
放大
虚像
照相机、
投影仪、
幻灯片
放大镜
测凸透镜焦距
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
凸透镜的应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪
A
25282282933132333435

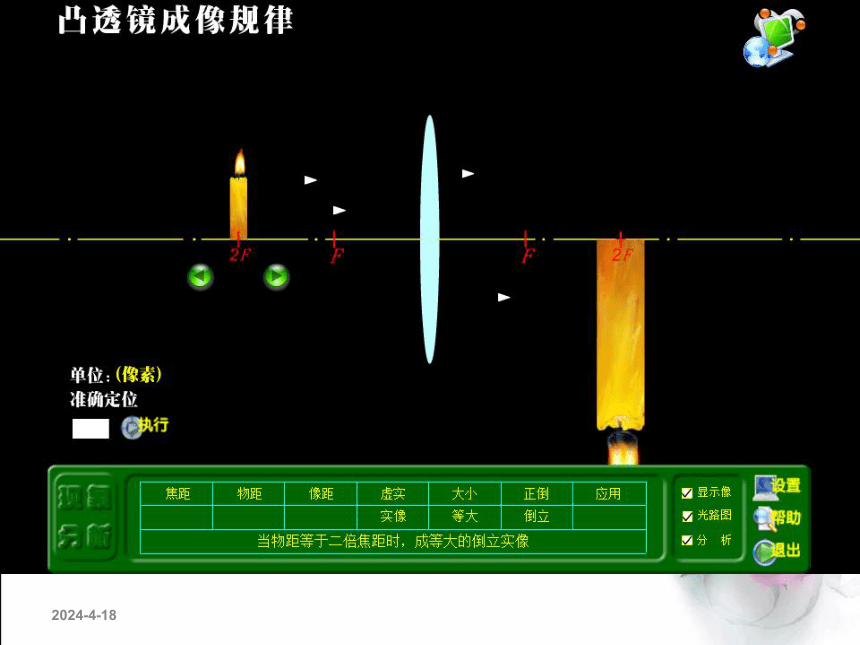

凸透镜成像规律
单位:(像素)
确定
执行
置
助出
物距减少像距增大
即物像同方向移动
像跟着物体在移动
儐焦颳分虛卖8〓儕焦距分大小
徜焦慮物像等窦像急是鼻侧倒
處像总是同侧8物逅像崺像变大
物远像逅像变小像大小像距寔
像几嚴肴物侬胞。
