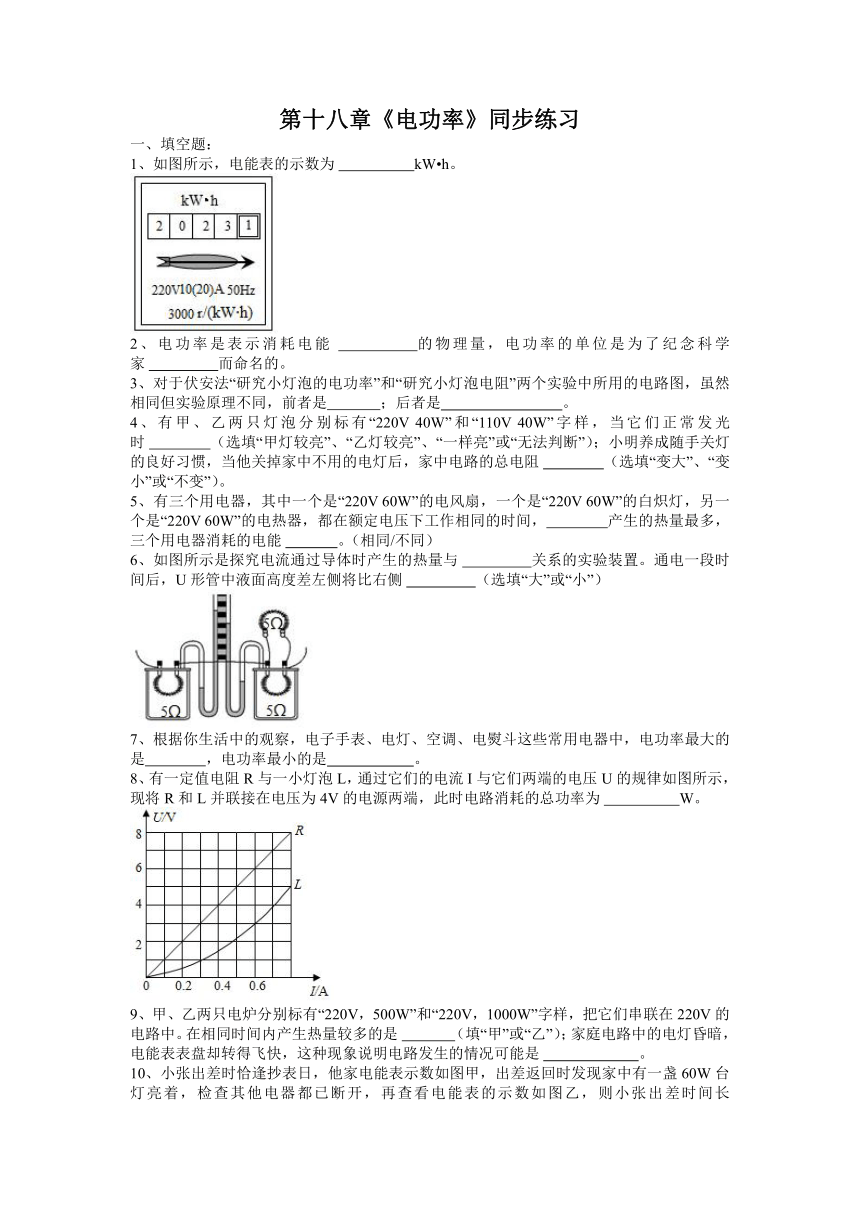

第十八章《电功率》同步练习
一、填空题：
1、如图所示，电能表的示数为 kW h。
2、电功率是表示消耗电能 的物理量，电功率的单位是为了纪念科学家 而命名的。
3、对于伏安法“研究小灯泡的电功率”和“研究小灯泡电阻”两个实验中所用的电路图，虽然相同但实验原理不同，前者是 ；后者是 。
4、有甲、乙两只灯泡分别标有“220V 40W”和“110V 40W”字样，当它们正常发光时 （选填“甲灯较亮”、“乙灯较亮”、“一样亮”或“无法判断”）；小明养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻 （选填“变大”、“变小”或“不变”）。
5、有三个用电器，其中一个是“220V 60W”的电风扇，一个是“220V 60W”的白炽灯，另一个是“220V 60W”的电热器，都在额定电压下工作相同的时间， 产生的热量最多，三个用电器消耗的电能 。（相同/不同）
6、如图所示是探究电流通过导体时产生的热量与 关系的实验装置。通电一段时间后，U形管中液面高度差左侧将比右侧 （选填“大”或“小”）
7、根据你生活中的观察，电子手表、电灯、空调、电熨斗这些常用电器中，电功率最大的是 ，电功率最小的是 。
8、有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图所示，现将R和L并联接在电压为4V的电源两端，此时电路消耗的总功率为 W。
9、甲、乙两只电炉分别标有“220V，500W”和“220V，1000W”字样，把它们串联在220V的电路中。在相同时间内产生热量较多的是 （填“甲”或“乙”）；家庭电路中的电灯昏暗，电能表表盘却转得飞快，这种现象说明电路发生的情况可能是 。

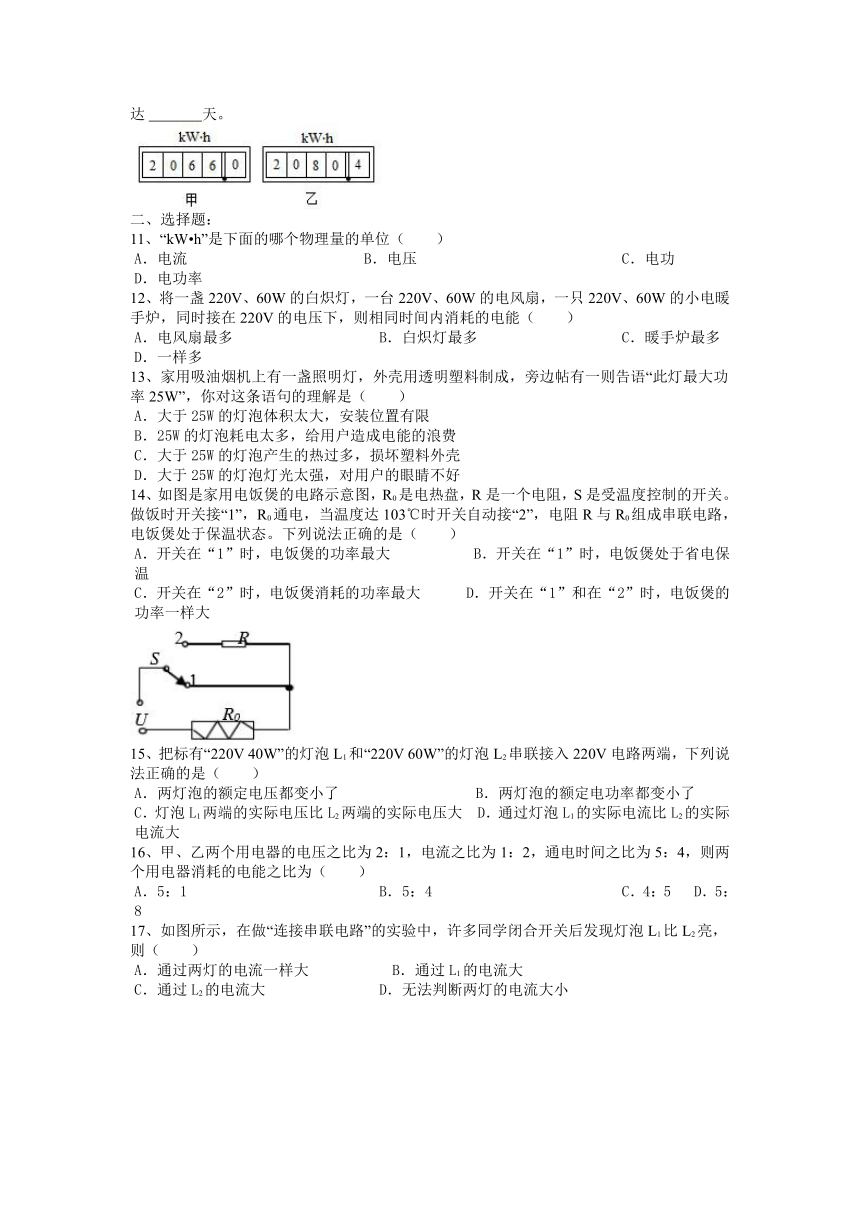

10、小张出差时恰逢抄表日，他家电能表示数如图甲，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已断开，再查看电能表的示数如图乙，则小张出差时间长达 天。
二、选择题：
11、“kW h”是下面的哪个物理量的单位（　　）
A．电流 B．电压 C．电功 D．电功率
12、将一盏220V、60W的白炽灯，一台220V、60W的电风扇，一只220V、60W的小电暖手炉，同时接在220V的电压下，则相同时间内消耗的电能（　　）
A．电风扇最多 B．白炽灯最多 C．暖手炉最多 D．一样多
13、家用吸油烟机上有一盏照明灯，外壳用透明塑料制成，旁边帖有一则告语“此灯最大功率25W”，你对这条语句的理解是（　　）
A．大于25W的灯泡体积太大，安装位置有限
B．25W的灯泡耗电太多，给用户造成电能的浪费
C．大于25W的灯泡产生的热过多，损坏塑料外壳
D．大于25W的灯泡灯光太强，对用户的眼睛不好
14、如图是家用电饭煲的电路示意图，R0是电热盘，R是一个电阻，S是受温度控制的开关。做饭时开关接“1”，R0通电，当温度达103℃时开关自动接“2”，电阻R与R0组成串联电路，电饭煲处于保温状态。下列说法正确的是（　　）
A．开关在“1”时，电饭煲的功率最大 B．开关在“1”时，电饭煲处于省电保温
C．开关在“2”时，电饭煲消耗的功率最大 D．开关在“1”和在“2”时，电饭煲的功率一样大
15、把标有“220V 40W”的灯泡L1和“220V 60W”的灯泡L2串联接入220V电路两端，下列说法正确的是（　　）
A．两灯泡的额定电压都变小了 B．两灯泡的额定电功率都变小了
C．灯泡L1两端的实际电压比L2两端的实际电压大 D．通过灯泡L1的实际电流比L2的实际电流大
16、甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（　　）
A．5：1 B．5：4 C．4：5 D．5：8
17、如图所示，在做“连接串联电路”的实验中，许多同学闭合开关后发现灯泡L1比L2亮，则（　　）
A．通过两灯的电流一样大 B．通过L1的电流大
C．通过L2的电流大 D．无法判断两灯的电流大小
三、实验探究题：

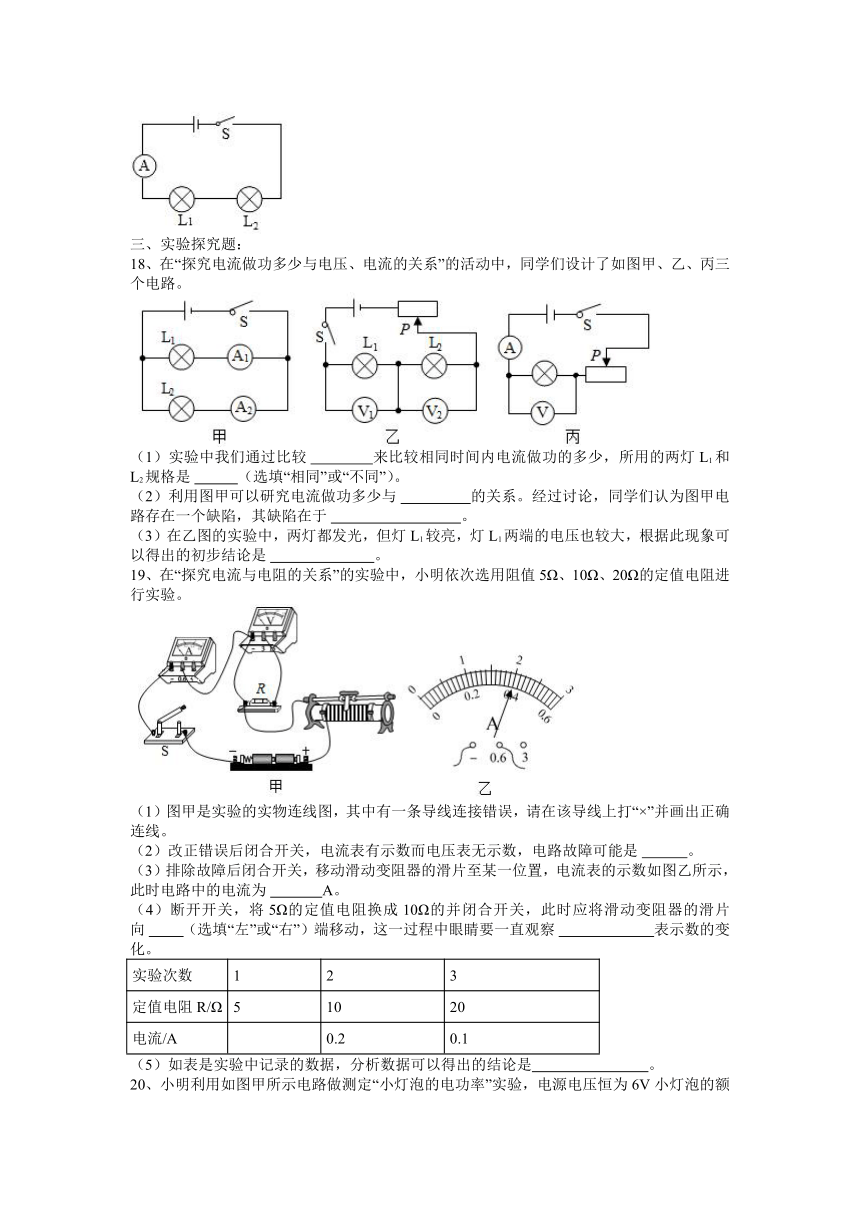

18、在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图甲、乙、丙三个电路。
（1）实验中我们通过比较 来比较相同时间内电流做功的多少，所用的两灯L1和L2规格是 （选填“相同”或“不同”）。
（2）利用图甲可以研究电流做功多少与 的关系。经过讨论，同学们认为图甲电路存在一个缺陷，其缺陷在于 。
（3）在乙图的实验中，两灯都发光，但灯L1较亮，灯L1两端的电压也较大，根据此现象可以得出的初步结论是 。
19、在“探究电流与电阻的关系”的实验中，小明依次选用阻值5Ω、10Ω、20Ω的定值电阻进行实验。
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线。
（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是 。
（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为 A。
（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片向 （选填“左”或“右”）端移动，这一过程中眼睛要一直观察 表示数的变化。
实验次数 1 2 3
定值电阻R/Ω 5 10 20
电流/A 0.2 0.1
（5）如表是实验中记录的数据，分析数据可以得出的结论是 。
20、小明利用如图甲所示电路做测定“小灯泡的电功率”实验，电源电压恒为6V小灯泡的额定电压为2.5V，以及符合实验要求的滑动变阻器、电表、开关和导线。
（1）请你用笔画线代替导线，帮小明将实物电路连接完整，在连接电路时滑动变阻器的滑片P应置于 （选填“A”或“B”）端，其目的是： 。
（2）小明连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮.但电压表有示数电流表无示数，则故障的原因可能是 （写出一种即可）。
（3）小明排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 （选填“左”或“右”）端滑动。
（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图乙示的U-I图象，根据图象提供的信息，可计算出小灯泡的额定功率是 W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是 Ω。
（5）小明对图乙所画的图象产生了困惑，根据欧姆定律，在电阻不变时，电流与电压成正比，连成的U-I图象应是一条直线，而实际却不是这样，理由是： 。
四、计算题：
21、如图甲所示电路中，电源电压8V，灯泡L规格的额定电压6V，其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.4A。求：（1）灯泡L的额定功率；
（2）定值电阻R1的阻值；
（3）闭合S、S2，断开S1、S3，调节滑片P，当电流表的示数为0.25A时，灯泡L的实际功率及滑动变阻器接入电路的阻值。
22、如图所示，电源电压U保持不变，电阻R1=10Ω，电阻R2=15Ω，闭合开关S1时，电流表A的示数I为0.3A。求：（1）电源电压U；
（2）只闭合开关S1时，通电10s，电流通过R1所做的电功W。
（3）闭合开关S1、S2时，通电1min，整个电路所做的电功W总
参考答案
一、填空题：
1、答案：2023.1。
2、答案：快慢；瓦特。
3、答案：P=UI；R=U/I。
4、答案：一样亮；变大。
5、答案：电热器；相同。
6、答案：电流大小；大。
7、答案：空调；电子手表。
8、答案：4.4。
9、答案：甲；电路的总功率较大。
10、答案：10。
二、选择题：
题号 11 12 13 14 15 16 17
答案 C D C A C B A
三、实验探究题：
18、答案：（1）灯泡的亮暗；不同；（2）电流大小；无法改变灯两端的电压，利用滑动变阻器保护电路；（3）在电流和时间相同的情况下，电压越大，电流做的功越多。
19、答案：（1）；（2）电阻短路；（3）0.4；（4）右；电压；（5）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
20、答案：（1）；A；保护电路；（2）小灯泡断路；（3）右；（4）0.5；10；（5）小灯泡的电阻受温度影响，不是一个定值。
四、计算题：
21、解：（1）灯泡L的额定电压6V，由图象可知灯泡L的额定电流为：I额=0.5A；
则额定功率：P额=U额I额=6V×0.5A=3W；
（2）由图甲可得，当S、S1、S3闭合，S2断开时，灯L被短路、滑动变阻器没有连入电路，电路中只有R1，
由欧姆定律可得：
（3）断开S1、S3，闭合S、S2，灯L与滑动变阻器串联，电流表测量电路中电流，当电流表的示数为0.25A时，
由于串联电路电流处处相等，则通过灯L与滑动变阻器的电流相等，为0.25A，
由图象可知灯泡L两端的实际电压为：U实=2V，
则实际功率：P实=U实I′=2V×0.25A=0.5W；
根据串联电路的总电压等于各用电器两端的电压之和可知：
R2两端的电压为：U2=U-U实=8V-2V=6V，
由欧姆定律可得滑动变阻器连入的电阻：
答：（1）灯泡L的额定功率为3W；
（2）定值电阻R1的阻值为20Ω；
（3）闭合S、S2，断开S1、S3，调节滑片P，当电流表的示数为0.25A时，灯泡L的实际功率为0.5W，滑动变阻器接入电路的阻值为24Ω。
22、解：（1）闭合开关S1时，电路只有R1，
（2）只闭合开关S1时，通电10s，电流通过R1所做的电功：
W1=UI1t=3V×0.3A×10s=9J；
（3）开关S1、S2都闭合时，R1、R2并联，电流表测干路电流，
因并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍然为0.3A，
则干路电流：I=I1+I2=0.3A+0.2A=0.5A，
所以，通电1min，整个电路所做的电功：
W=UIt=3V×0.5A×60s=90J。
答：（1）电源电压U为3V；
（2）只闭合开关S1时，通电10s，电流通过R1所做的电功W是9J。
（3）闭合开关S1、S2时，通电1min，整个电路所做的电功W总是90J。
