第十九章 《生活用电》单元测试 2021-2022学年人教版九年级物理 全一册（Word版含答案）

人教版九年级物理 (
班级
姓名
座号
)2021-2022学年第二学期

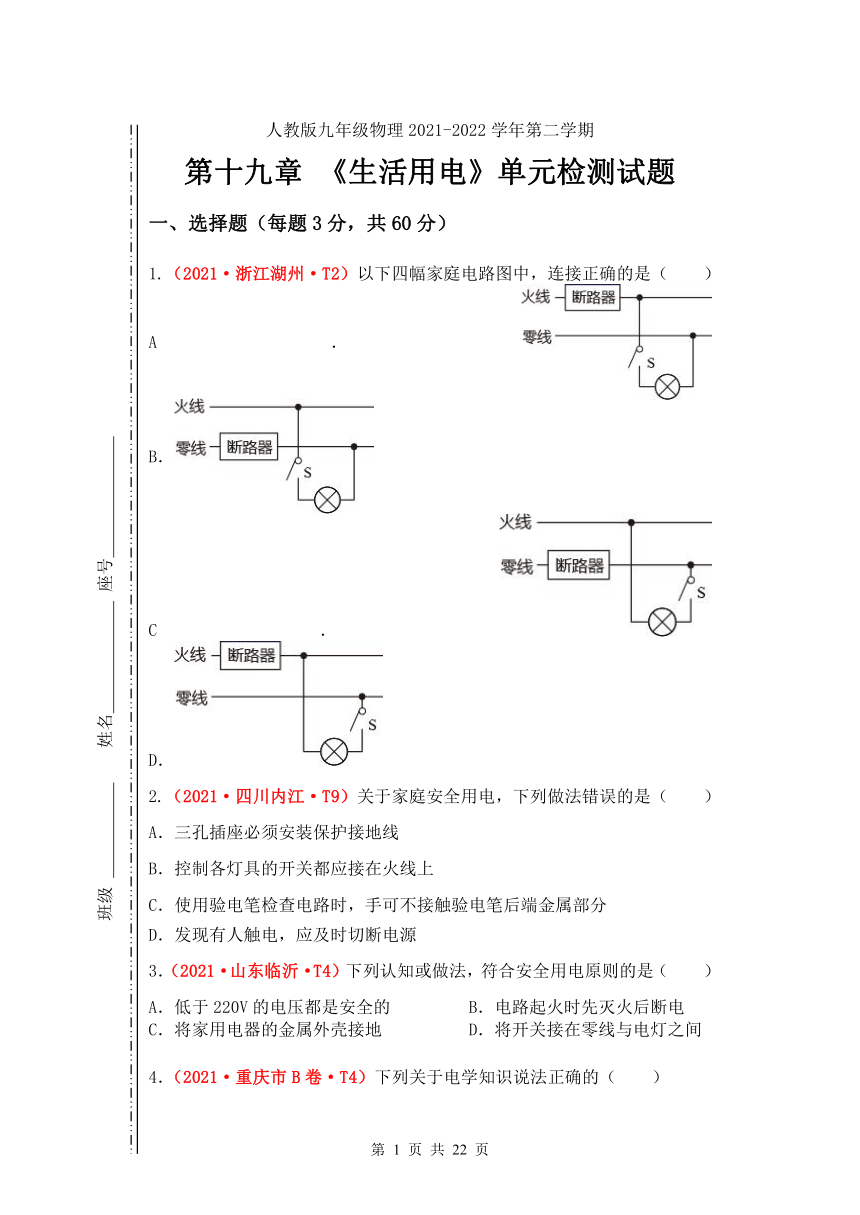

第十九章 《生活用电》单元检测试题
一、选择题（每题3分，共60分）
1.（2021·浙江湖州·T2）以下四幅家庭电路图中，连接正确的是（　　）
A． B．
C． D．
2.（2021·四川内江·T9）关于家庭安全用电，下列做法错误的是（　　）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
3．（2021·山东临沂·T4）下列认知或做法，符合安全用电原则的是（　　）
A．低于220V的电压都是安全的 B．电路起火时先灭火后断电
C．将家用电器的金属外壳接地 D．将开关接在零线与电灯之间

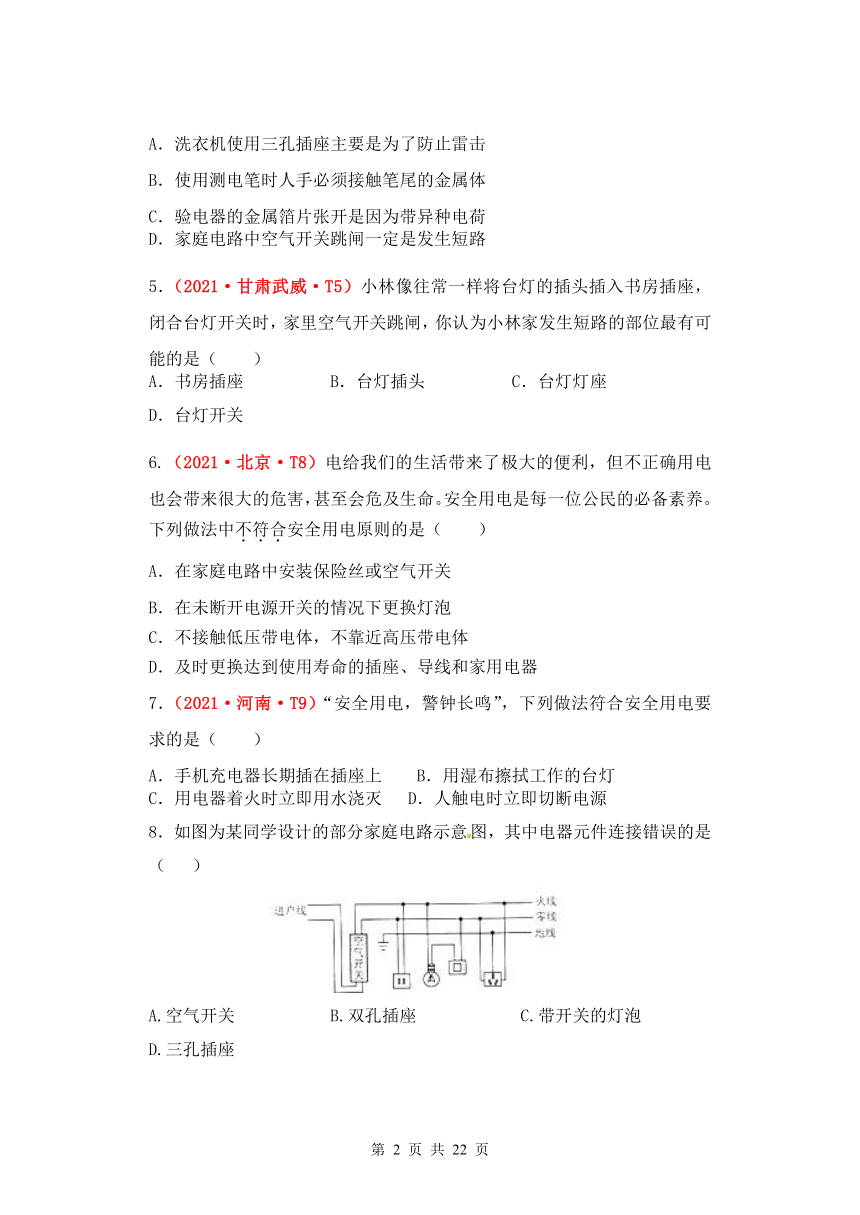

4．（2021·重庆市B卷·T4）下列关于电学知识说法正确的（　　）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
5．（2021·甘肃武威·T5）小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
6.（2021·北京·T8）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
7．（2021·河南·T9）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　　）
A．手机充电器长期插在插座上 B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭 D．人触电时立即切断电源
8．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座

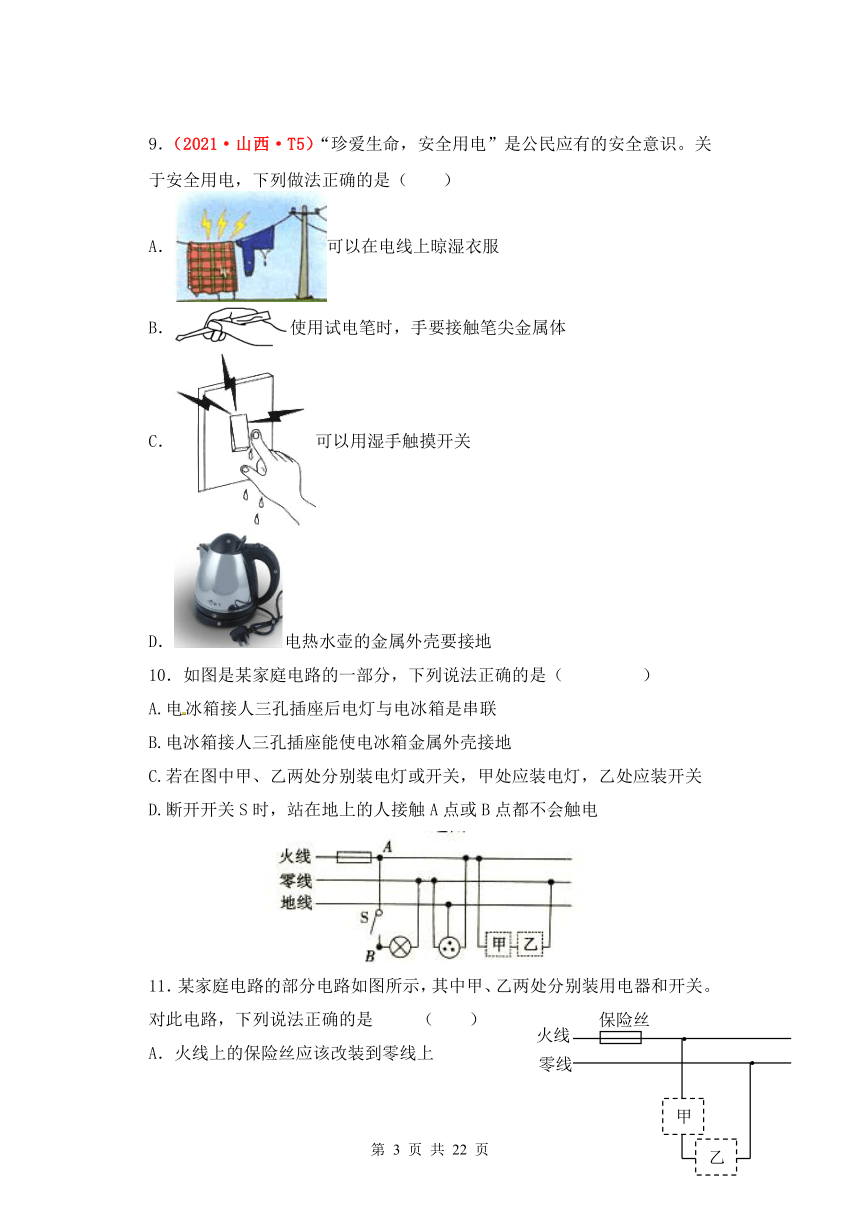

9．（2021·山西·T5）“珍爱生命，安全用电”是公民应有的安全意识。关于安全用电，下列做法正确的是（　　）
A．可以在电线上晾湿衣服
B．使用试电笔时，手要接触笔尖金属体
C．可以用湿手触摸开关
D．电热水壶的金属外壳要接地
10．如图是某家庭电路的一部分，下列说法正确的是（ ）
A.电冰箱接人三孔插座后电灯与电冰箱是串联
B.电冰箱接人三孔插座能使电冰箱金属外壳接地
C.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D.断开开关S时，站在地上的人接触A点或B点都不会触电
11．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是 （ ）
(
·
·
甲
乙
保险丝
火线
零线
)A．火线上的保险丝应该改装到零线上

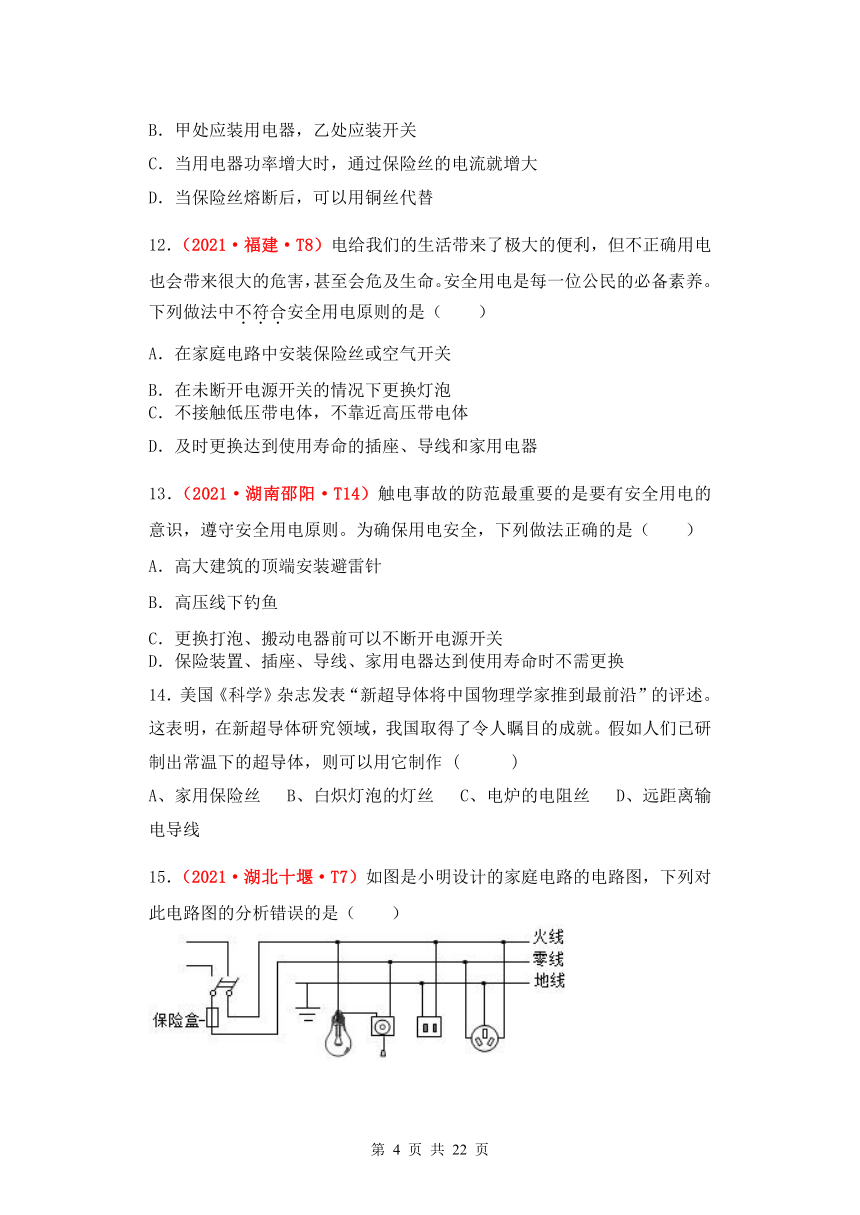

B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
12．（2021·福建·T8）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
13．（2021·湖南邵阳·T14）触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。为确保用电安全，下列做法正确的是（　　）
A．高大建筑的顶端安装避雷针
B．高压线下钓鱼
C．更换打泡、搬动电器前可以不断开电源开关
D．保险装置、插座、导线、家用电器达到使用寿命时不需更换
14．美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作 ( )
A、家用保险丝 B、白炽灯泡的灯丝 C、电炉的电阻丝 D、远距离输电导线

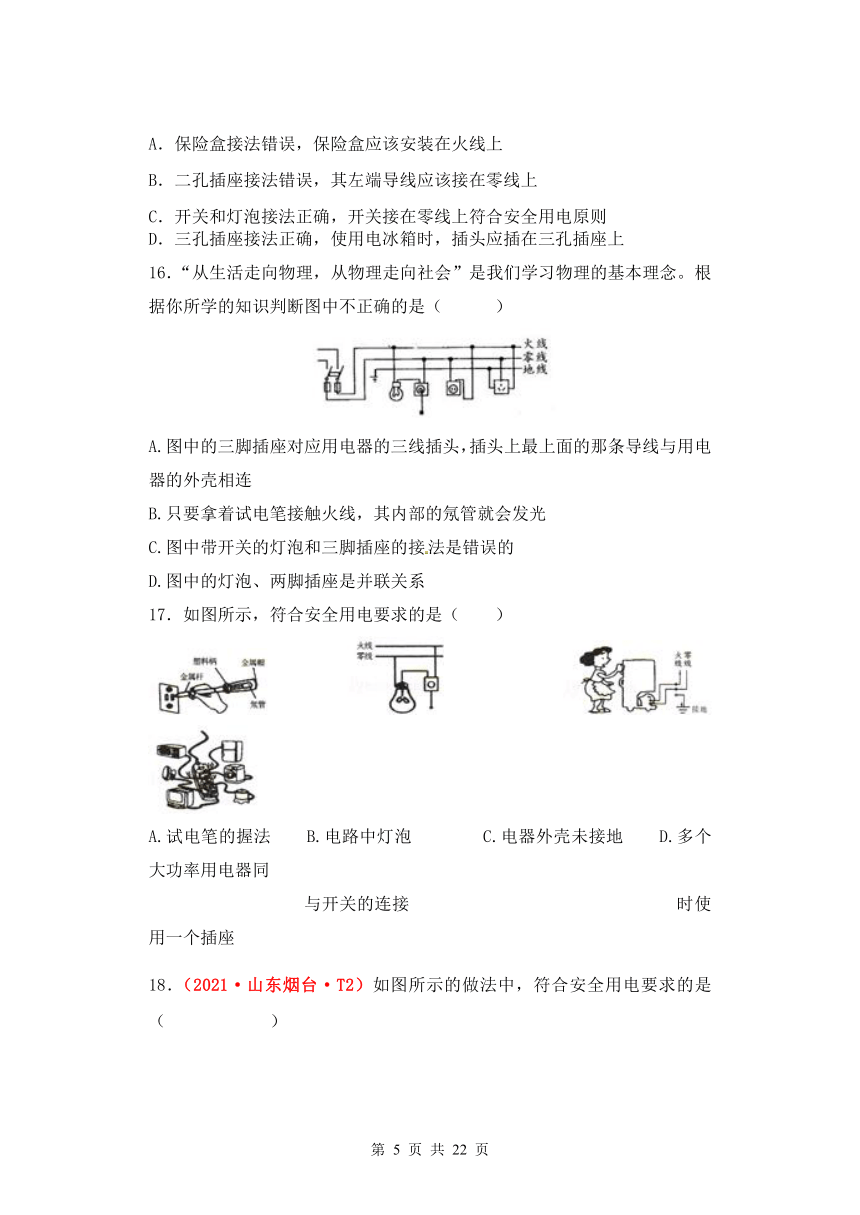

15．（2021·湖北十堰·T7）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
16．“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ ）
A.图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B.只要拿着试电笔接触火线，其内部的氖管就会发光
C.图中带开关的灯泡和三脚插座的接法是错误的
D.图中的灯泡、两脚插座是并联关系
17．如图所示，符合安全用电要求的是（　　）
A.试电笔的握法 B.电路中灯泡 C.电器外壳未接地 D.多个大功率用电器同
与开关的连接 时使用一个插座
18．（2021·山东烟台·T2）如图所示的做法中，符合安全用电要求的是（ 　　 ）
电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
19．（2021·内蒙古通辽·T6）如图是某家庭电路的一部分，下列说法正确的是（ 　 ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
20.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）
A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电
二、填空题（每空1分，共20分）
21.（2021·黑龙江哈尔滨·T17）家庭电路中，各用电器是______联的。如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管______（选填“发光”或“不发光”）。
22.（2021·湖南娄底·T16）家庭电路中为了用电安全，洗衣机应选用_______孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的_______（填漏电保护器或空气开关）会自动断开，切断电路，起到保护电路的作用．
23.（2021·黑龙江绥化·T14）家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。
24.（2021·贵州黔东南州·T9）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
25．（2021·山东济宁·T14）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。
26．（2021·山东菏泽·T18）如图所示的家庭电路中，控制电灯的开关应接在______处；接地线应接在三孔插座的______插孔处。
27．（2021·四川凉山州·T18）当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。
28．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：
（1）图中用电器B正常工作时电压是　 V；
（2）人体的安全电压不高于　 V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的　 选填“左”或“右”）孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在　 线上．
29.（2021·湖北恩施·T13）家庭中如果同时使用几个大功率用电器，很容易造成导线中______过大而发生火灾、也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、______的意识。
三、作图题（每小题4分，共8分）
30.（2021·山东泰安·T21）请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
m]
31．（2021·四川攀枝花·T27）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
【答案】
四、计算题（每小题6分，共12分）
32．小柯家新添了一台变频空调，部分参数如下表所示。当室温和空调的设定温度相差较大时，变频空调一开机，即以最大功率工作，使室温迅速达到设定温度；当室温达到设定温度后，空调的制冷（热）功率随之减小，以维持室温基本不变。该空调另设电辅热功能，可以辅助制热，以弥补单靠空调压缩机工作制热不足的问题。
（1）空调接人家庭电路后，与其他用电器_______联。
（2）假设该空调开机后以最大制冷功率工作0．5h，使室温降至设定温度。然后，空调又以某一恒定的功率工作了2.5h，全过程空调消耗的电能为1.9k·Wh。求
①前0.5h空调消耗的电能。
②后2.5h通过空调的电流。
33．（2021·四川遂宁·T19）某校为改善学生生活条件，给学生宿舍安装了100台某品牌速热式电热水器，该电热水器铭牌标明：加热功率4400W，保温功率100W，水箱容积25L；内部结构如图甲所示，R1、R2是水箱中加热盘内的电热丝。水箱放满水后闭合开关S1开始加热，当水温升高到40℃时，温控开关S2自动切换到保温状态。同学们为弄清楚该电热水器性能，做了以下探究，请你帮助完成：
（1）R2的阻值多大？
（2）如果每台每天平均保温20h，这100台电热水器在额定电压下每天因保温要浪费多少kW·h的电能？
（3）善于观察的张林发现，当他们寝室只有热水器工作时，将一箱冷水加热1min，热水器显示屏显示水温由20℃上升到22℃，同时本寝室的电能表（如图乙）指示灯闪烁了80次，则该电热水器的效率多大？
（ρ水=1.0×103kg/m3 c水=4.2×103J/（kg·℃） 不考虑电阻随温度变化）
(
保险丝
)
(
甲 乙
)
人教版九年级物理 (
班级
姓名
座号
)2021-2022学年第二学期
第十九章 《生活用电》单元测试题参考答案
一、选择题（每题3分，共60分）
1.（2021·浙江湖州·T2）以下四幅家庭电路图中，连接正确的是（　A　）
A． B．
C． D．
2.（2021·四川内江·T9）关于家庭安全用电，下列做法错误的是（　C　）
A．三孔插座必须安装保护接地线
B．控制各灯具的开关都应接在火线上
C．使用验电笔检查电路时，手可不接触验电笔后端金属部分
D．发现有人触电，应及时切断电源
3．（2021·山东临沂·T4）下列认知或做法，符合安全用电原则的是（　C　）
A．低于220V的电压都是安全的 B．电路起火时先灭火后断电
C．将家用电器的金属外壳接地 D．将开关接在零线与电灯之间
4．（2021·重庆市B卷·T4）下列关于电学知识说法正确的（　B　）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
5．（2021·甘肃武威·T5）小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　C　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
6.（2021·北京·T8）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　B　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
7．（2021·河南·T9）“安全用电，警钟长鸣”，下列做法符合安全用电要求的是（　D　）
A．手机充电器长期插在插座上 B．用湿布擦拭工作的台灯
C．用电器着火时立即用水浇灭 D．人触电时立即切断电源
8．如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ C ）
A.空气开关 B.双孔插座 C.带开关的灯泡 D.三孔插座
9．（2021·山西·T5）“珍爱生命，安全用电”是公民应有的安全意识。关于安全用电，下列做法正确的是（　D　）
A．可以在电线上晾湿衣服
B．使用试电笔时，手要接触笔尖金属体
C．可以用湿手触摸开关
D．电热水壶的金属外壳要接地
10．如图是某家庭电路的一部分，下列说法正确的是（ B ）
A.电冰箱接人三孔插座后电灯与电冰箱是串联
B.电冰箱接人三孔插座能使电冰箱金属外壳接地
C.若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关
D.断开开关S时，站在地上的人接触A点或B点都不会触电
11．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是 （ C ）
(
·
·
甲
乙
保险丝
火线
零线
)A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
12．（2021·福建·T8）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　B　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器
13．（2021·湖南邵阳·T14）触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。为确保用电安全，下列做法正确的是（　A　）
A．高大建筑的顶端安装避雷针
B．高压线下钓鱼
C．更换打泡、搬动电器前可以不断开电源开关
D．保险装置、插座、导线、家用电器达到使用寿命时不需更换
14．美国《科学》杂志发表“新超导体将中国物理学家推到最前沿”的评述。这表明，在新超导体研究领域，我国取得了令人瞩目的成就。假如人们已研制出常温下的超导体，则可以用它制作 ( D )
A、家用保险丝 B、白炽灯泡的灯丝 C、电炉的电阻丝 D、远距离输电导线
15．（2021·湖北十堰·T7）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　C　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
16．“从生活走向物理，从物理走向社会”是我们学习物理的基本理念。根据你所学的知识判断图中不正确的是（ B ）
A.图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连
B.只要拿着试电笔接触火线，其内部的氖管就会发光
C.图中带开关的灯泡和三脚插座的接法是错误的
D.图中的灯泡、两脚插座是并联关系
17．如图所示，符合安全用电要求的是（　B　）
A.试电笔的握法 B.电路中灯泡 C.电器外壳未接地 D.多个大功率用电器同
与开关的连接 时使用一个插座
18．（2021·山东烟台·T2）如图所示的做法中，符合安全用电要求的是（ 　B　 ）
电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
19．（2021·内蒙古通辽·T6）如图是某家庭电路的一部分，下列说法正确的是（ 　B　 ）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
20.如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ D ）
A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电
二、填空题（每空1分，共20分）
21.（2021·黑龙江哈尔滨·T17）家庭电路中，各用电器是______联的。如图是某同学家房间内的部分电路，开关闭合后，灯泡正常发光，此时用验电笔检验A点处，氖管______（选填“发光”或“不发光”）。
【答案】并 发光
22.（2021·湖南娄底·T16）家庭电路中为了用电安全，洗衣机应选用_______孔的插座，当家中同时使用的用电器的总功率过大时，家庭电路中的_______（填漏电保护器或空气开关）会自动断开，切断电路，起到保护电路的作用．
【答案】三 空气开关
23.（2021·黑龙江绥化·T14）家庭电路中，电冰箱与电视机的连接方式是______。如图所示，是家庭中常用的三孔插座，其中①孔应与______相连。
【答案】并联 地线（或大地、地）
24.（2021·贵州黔东南州·T9）我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
【答案】220 并联 火
25．（2021·山东济宁·T14）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识，在家庭电路中，为防止触电事故的发生，必须把用电器的开关安装在______线上，用测电笔辨别火线、零线时，图中执笔方式正确的是______。
【答案】火 甲
26．（2021·山东菏泽·T18）如图所示的家庭电路中，控制电灯的开关应接在______处；接地线应接在三孔插座的______插孔处。
【答案】A C
27．（2021·四川凉山州·T18）当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。
【答案】闭合 触电
28．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图是家庭电路的组成示意图．请你完成下列填空题：
（1）图中用电器B正常工作时电压是　 V；
（2）人体的安全电压不高于　 V；
（3）正确捏住测电笔，且使笔尖插入图中插座A的　 选填“左”或“右”）孔，可以观察到氖管发光；
（4）螺口灯的螺旋金属一定要接在　 线上．
【答案】（1）220；（2）36；（3）右；（4）零．
29.（2021·湖北恩施·T13）家庭中如果同时使用几个大功率用电器，很容易造成导线中______过大而发生火灾、也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、______的意识。
【答案】电流 安全用电
三、作图题（每小题4分，共8分）
30.（2021·山东泰安·T21）请将下列电路元件连入电路。要求：开关控制灯泡，连接时符合安全用电原则。
【答案】m]
31．（2021·四川攀枝花·T27）请将如图所示的电灯、开关和三孔插座正确接入家庭电路中，开关需控制电灯。
【答案】
四、计算题（每小题6分，共12分）
32．小柯家新添了一台变频空调，部分参数如下表所示。当室温和空调的设定温度相差较大时，变频空调一开机，即以最大功率工作，使室温迅速达到设定温度；当室温达到设定温度后，空调的制冷（热）功率随之减小，以维持室温基本不变。该空调另设电辅热功能，可以辅助制热，以弥补单靠空调压缩机工作制热不足的问题。
（1）空调接人家庭电路后，与其他用电器_______联。
（2）假设该空调开机后以最大制冷功率工作0．5h，使室温降至设定温度。然后，空调又以某一恒定的功率工作了2.5h，全过程空调消耗的电能为1.9k·Wh。求
①前0.5h空调消耗的电能。
②后2.5h通过空调的电流。
【答案】（1）并；（2）0.8kWh；2A
33．（2021·四川遂宁·T19）某校为改善学生生活条件，给学生宿舍安装了100台某品牌速热式电热水器，该电热水器铭牌标明：加热功率4400W，保温功率100W，水箱容积25L；内部结构如图甲所示，R1、R2是水箱中加热盘内的电热丝。水箱放满水后闭合开关S1开始加热，当水温升高到40℃时，温控开关S2自动切换到保温状态。同学们为弄清楚该电热水器性能，做了以下探究，请你帮助完成：
（1）R2的阻值多大？
（2）如果每台每天平均保温20h，这100台电热水器在额定电压下每天因保温要浪费多少kW·h的电能？
（3）善于观察的张林发现，当他们寝室只有热水器工作时，将一箱冷水加热1min，热水器显示屏显示水温由20℃上升到22℃，同时本寝室的电能表（如图乙）指示灯闪烁了80次，则该电热水器的效率多大？
（ρ水=1.0×103kg/m3 c水=4.2×103J/（kg·℃） 不考虑电阻随温度变化）
(
保险丝
)
(
甲 乙
)
【答案】（1）11Ω （2）200kW·h （3）87.5%
(
