安全用电
年 级：九年级 学 科：物理（人教版）
主讲人： 学 校：
你见过这些标志吗？

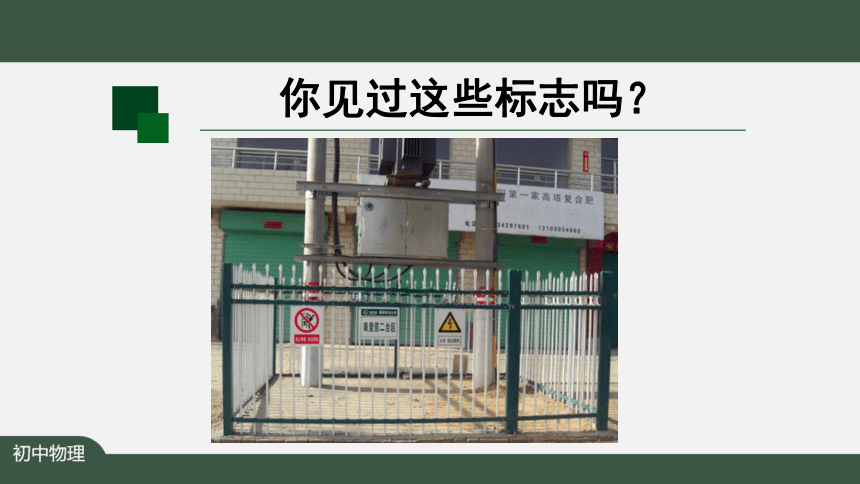

你见过这些标志吗？
你见过这些标志吗？
你见过这些标志吗？
你见过这些标志吗？

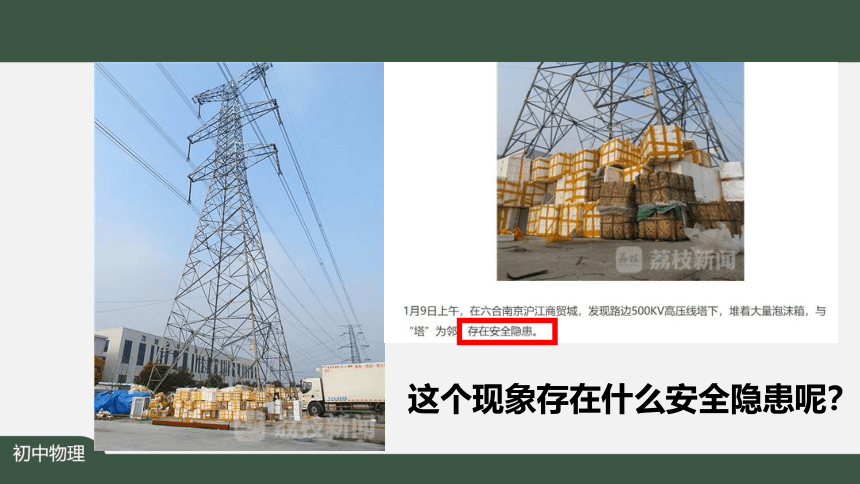

这个现象存在什么安全隐患呢？

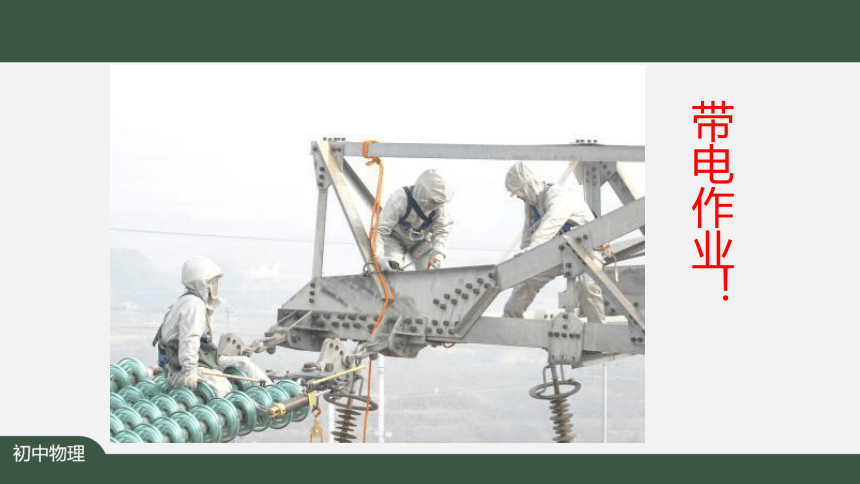

带电作业！

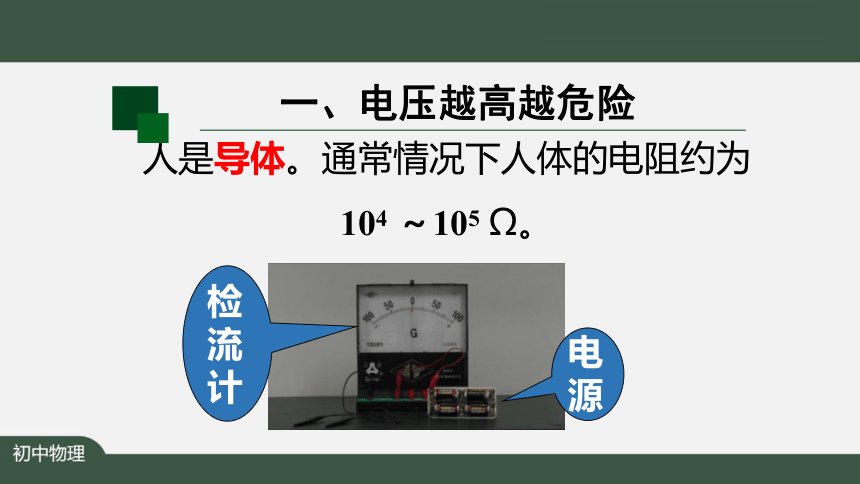

一、电压越高越危险
人是导体。通常情况下人体的电阻约为
104 ～105 Ω。
检流计
电源

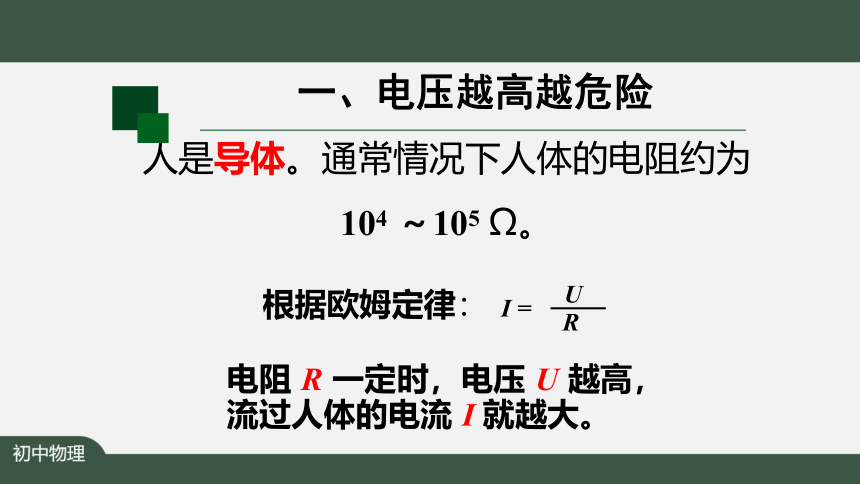

一、电压越高越危险
人是导体。通常情况下人体的电阻约为
104 ～105 Ω。
电阻 R 一定时，电压 U 越高，
流过人体的电流 I 就越大。
根据欧姆定律：
I =
U
R
电流I/mA 作 用 特 征
0.6 ~ 1.5 开始有感觉，手轻微颤抖
2 ~ 3 手指强烈颤抖
5 ~ 7 手部痉挛
8 ~ 10 手已难于摆脱电极，但还能摆脱，
手指间到手腕剧痛
20 ~ 25 手迅速麻痹，不能摆脱电极，
剧痛，呼吸困难
50 ~ 80 呼吸麻痹，心房开始震颤
90 ~ 100 呼吸麻痹，延续3s就会造成心脏麻痹
300 以上 作用0.1s以上时，呼吸和心脏麻痹，
肌体组织遭到电流的热破坏
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
人体的电阻 R=1×104Ω
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
1×104 Ω
电流I/mA 作 用 特 征
0.6 ~ 1.5 开始有感觉，手轻微颤抖
2 ~ 3 手指强烈颤抖
5 ~ 7 手部痉挛
8 ~ 10 手已难于摆脱电极，但还能摆脱，
手指间到手腕剧痛
20 ~ 25 手迅速麻痹，不能摆脱电极，
剧痛，呼吸困难
50 ~ 80 呼吸麻痹，心房开始震颤
90 ~ 100 呼吸麻痹，延续3s就会造成心脏麻痹
300 以上 作用0.1s以上时，呼吸和心脏麻痹，
肌体组织遭到电流的热破坏
低压触电
双线触电
单线触电
二、常见的触电事故
电源
当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。
人体
二、常见的触电事故
火线
开关必须接在火线上。
有金属外壳的用电器，一般外壳需要接地。
安全用电
火线
零线
地线
万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
安全用电——不接触低压带电体
高压电弧
二、常见的触电事故
高压触电！
高压电弧触电
跨步电压触电
高压触电！
跨步电压触电
学生电源
数字万用表
两只表笔
务必要
远离高压带电体
除了图示的几种情况外，还有
哪些情况可能引起触电？
想一想
高压线下钓鱼
机壳没有接地
天线与电线接触
短路时，
电阻 R 0，
电流 I 会很大，
十分危险！
安全用电——防短路
你知道为什么不能用湿手触摸电器吗？
安全用电——防止短路
不能用湿手触摸电器
安全用电——防止短路
安全用电——防短路
触电急救——分开带电体
家庭电路防范触电事故的措施：
（1）家庭电路要安装空气开关
（或保险丝）、漏电保护器等保险装置；
三、安全用电原则
（2）开关必须接在火线上；
（3）螺丝口灯泡尾部接火线；
家庭电路防范触电事故的措施：
三、安全用电原则
（4）有金属外壳的电器，外壳要接地。
家庭电路防范触电事故的措施：
三、安全用电原则
★不接触低压带电体，不靠近高压带电体；
★更换灯泡、搬动电器前应断开电源开关；
★ 不弄湿用电器，不损坏绝缘层；
★ 保险装置、插座、导线、家用电器等
达到使用寿命应及时更换。
家庭电路防范触电事故的措施：
三、安全用电原则
雷电是大气中一种剧烈的放电现象
四、注意防雷
电压：106~108V
电流：104~105A
远离铁道、高压线行走
尽可能降低高度
远离高大的金属物体、高大树木、围栏等
×
建筑物是如何避雷的？
想一想
建筑物上的避雷装置
建筑物上的避雷针
建筑物上的避雷装置
高压输电铁塔上的防雷导线
高压线上的避雷装置
3．急救措施
2．安全用电原则
1．触电类型
低压触电:
高压触电
单线触电、双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
1.基础性作业：
完成“学生资源” 中的课后练习。
2.拓展性作业：
请你观察自己所在的社区里存在
的安全用电提示。
布置作业
