11.4串联电路和并联电路 同步练习（word 含答案）

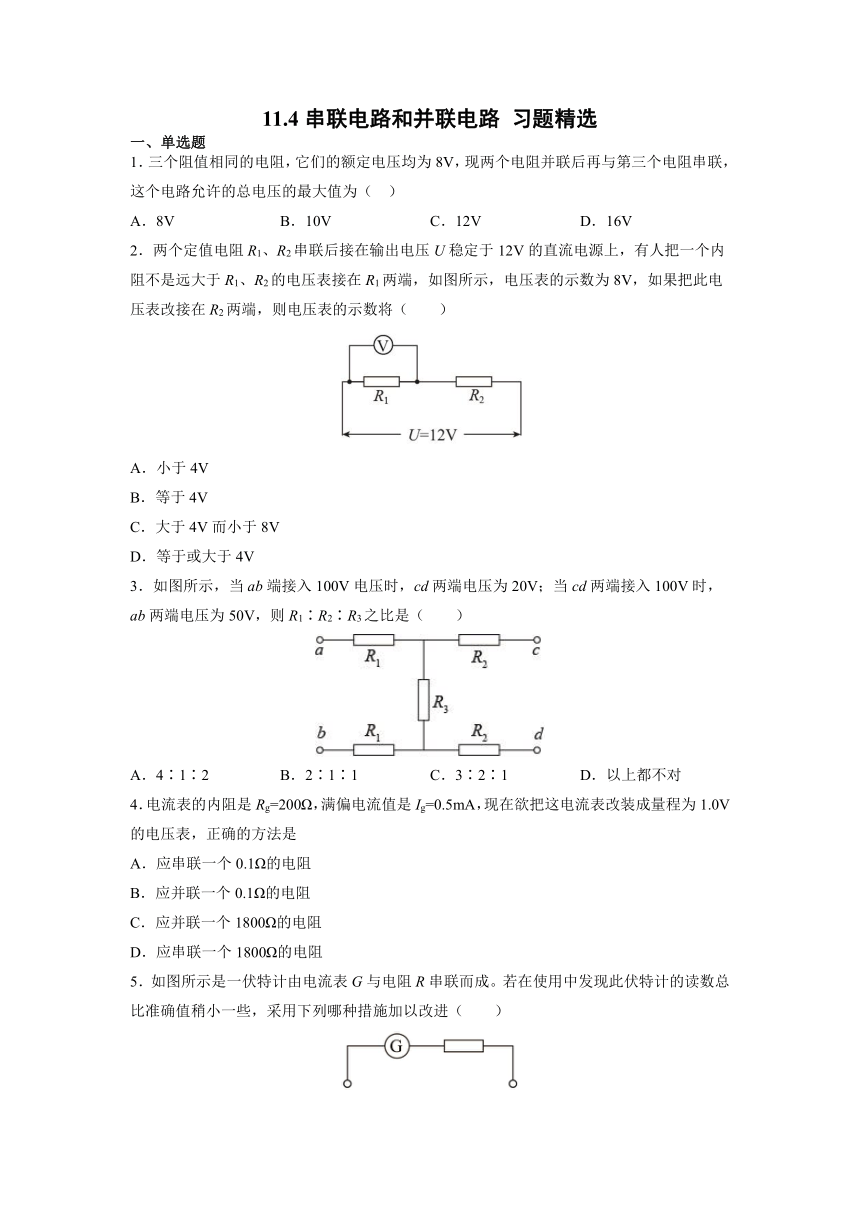

11.4串联电路和并联电路 习题精选
一、单选题
1．三个阻值相同的电阻，它们的额定电压均为8V，现两个电阻并联后再与第三个电阻串联，这个电路允许的总电压的最大值为（ ）
A．8V B．10V C．12V D．16V
2．两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表的示数为8V，如果把此电压表改接在R2两端，则电压表的示数将（　　）
A．小于4V
B．等于4V
C．大于4V而小于8V
D．等于或大于4V
3．如图所示，当ab端接入100V电压时，cd两端电压为20V；当cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之比是（　　）
A．4∶1∶2 B．2∶1∶1 C．3∶2∶1 D．以上都不对
4．电流表的内阻是Rg=200Ω，满偏电流值是Ig=0.5mA，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应并联一个1800Ω的电阻
D．应串联一个1800Ω的电阻
5．如图所示是一伏特计由电流表G与电阻R串联而成。若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施加以改进（　　）
A．在R上串联一比R大得多的电阻
B．在R上串联一比R小得多的电阻
C．在R上并联一比R大得多的电阻
D．在R上并联一比R小得多的电阻

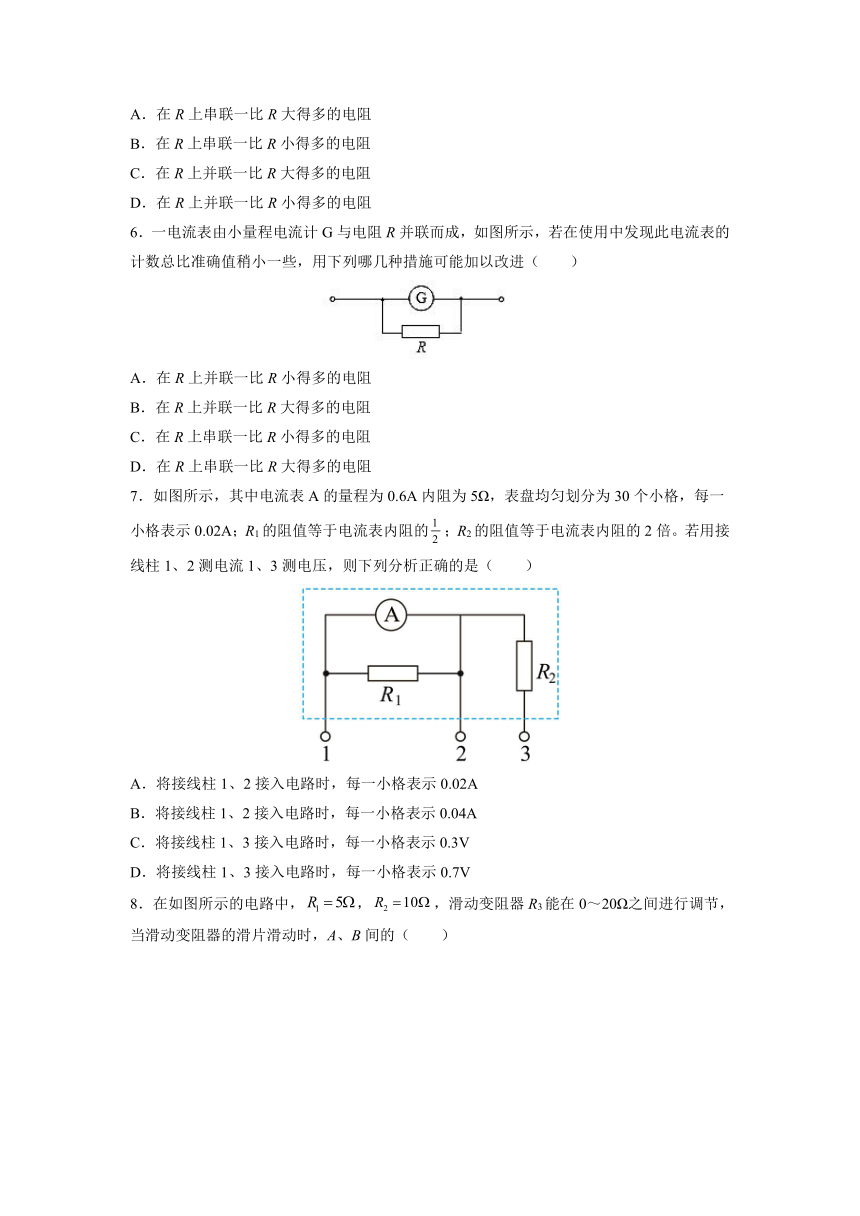

6．一电流表由小量程电流计G与电阻R并联而成，如图所示，若在使用中发现此电流表的计数总比准确值稍小一些，用下列哪几种措施可能加以改进（　　）
A．在R上并联一比R小得多的电阻
B．在R上并联一比R大得多的电阻
C．在R上串联一比R小得多的电阻
D．在R上串联一比R大得多的电阻
7．如图所示，其中电流表A的量程为0.6A内阻为5Ω，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍。若用接线柱1、2测电流1、3测电压，则下列分析正确的是（　　）
A．将接线柱1、2接入电路时，每一小格表示0.02A
B．将接线柱1、2接入电路时，每一小格表示0.04A
C．将接线柱1、3接入电路时，每一小格表示0.3V
D．将接线柱1、3接入电路时，每一小格表示0.7V
8．在如图所示的电路中，，，滑动变阻器R3能在0～20Ω之间进行调节，当滑动变阻器的滑片滑动时，A、B间的（　　）
A．最小电阻为0 B．最小电阻为5Ω C．最大电阻为25Ω D．最大电阻为35Ω
二、多选题
9．小明去实验室取两个定值电阻R1=10Ω，R2=30Ω，一个电压表，练习使用电压表测电压。电路连接如下图，电源输出电压U=12.0V不变。小明先用电压表与R1并联，电压表示数为U1，再用电压表与R2并联，电压表示数为U2，则下列说法正确的是（　　）
A．U1一定大于3.0V B．U2一定小于9.0V
C．U1与U2之比一定不等于1：3 D．U1与U2之和不等于12V
10．四个相同的小量程电流表（表头）分别改装成两个电流表、和两个电压表、已知电流表的量程大于的量程，电压表的量程大于的量程，改装好后把它们按图所示接法连入电路，则（　　）
A．电流表的读数大于电流表的读数
B．电流表指针的偏转角小于电流表指针的偏转角
C．电压表的读数小于电压表的读数
D．电压表指针的偏转角等于电压表指针的偏转角
11．两只电压表和是由完全相同的电流表改装而成的，的量程为，的量程为，为了测量的电压，把、串联起来使用，在这种情况下（ ）
A．和读数相等
B．和两表指针偏转角相等
C．和的读数之比等于
D．和的指针偏转角度之比等于两个电压表的内阻之比
12．用相同的表头改装成两个量程不同的电流表，下列说法正确的是（ ）
A．将它们串联在一起时，两表读数相同，量程大的偏角小
B．将它们并联在一起时，偏角相同，量程大的读数大
C．将它们串联在一起时，两表读数相同，量程大的偏角大
D．将它们并联在一起时，偏角相同，量程大的读数小
13．有一灵敏电流计，其表头内阻Rg＝10Ω，满偏电流Ig＝0.1A。以下说法正确的是（　　）
A．将表头串联一个140 Ω的电阻就可以改装成0~15V的电压表；
B．将表头并联一个2 Ω的电阻就可以改装成0~0.5A的电流表；
C．把它改成量程为1.5 V的电压表，测量某电压时读数为1.5 V，此时流过表头的电流为0.1A
D．将表头改装为一个0~3A的电流表（表盘已改，即满偏时指针所指位置已标上3A）后进行校准时，发现标准电表示数为2.00A电流时，改装电表的示数为1.80A，产生此差异的原因可能是改装时并联的电阻稍小
14．如图所示是有两个量程的电流表，已知表头的内阻Rg=1000Ω，满偏电流Ig=1mA，电阻R1=50Ω，R2=200Ω，当使用A、B两个端点时，电流表的量程为I1，当使用A、C两个端点时，电流表的量程为I2，则I1、I2分别为（　　）
A．I1=25mA B．I1=10mA C．I2=20mA D．I2=5mA
三、实验题
15．有一表头，现把它改装成大量程的电压表和大量程的电流表。
(1)把表头改装成大量程电流表时，下列说法正确的是___________。
A．改装原理为并联电阻能增大通过的电流
B．改装成电流表后，表头本身允许通过的最大电流并不改变
C．改装后，表头自身的电阻减小了
D．改装后使用时，表头本身的参量都不改变，整个并联电路允许通过的电流增大了
(2)电流表的内阻是，满刻度电流值是，现欲把这个电流表改装成量程为的电压表，应串联一个___________的电阻。
(3)如图所示，一电流表由电流计和电阻并联而成，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是___________。
A．在上串联一比小得多的电阻 B．在上串联一比大得多的电阻
C．在上并联一比小得多的电阻 D．在上并联一比大得多的电阻
16．如图所示，将一个电流表G和另一个电阻连接可以改装成伏特表或安培表，则甲图对应的是________表，要使它的量程加大，应使R1________（填“增大”或“减小”）；一个电流表满偏电流Ig＝3mA，内阻Rg＝10Ω，串联一个9990Ω的电阻，改装成一个________表，则该表在满偏处应标________。
参考答案
1．C2．A3．A4．D5．C6．C7．D8．B
9．BD10．AD11．BC12．AB13．ACD14．AD
15．BD 1800 A
16．安培表 减小 伏特表 30V
