9.2液体的压强
名称：恒压潜水服
发明者：哈德休特潜水设备国际公司
工作深度：约合660 m
价格：270万美元
为什么深水潜水，要穿特制的潜水服？
情境引入

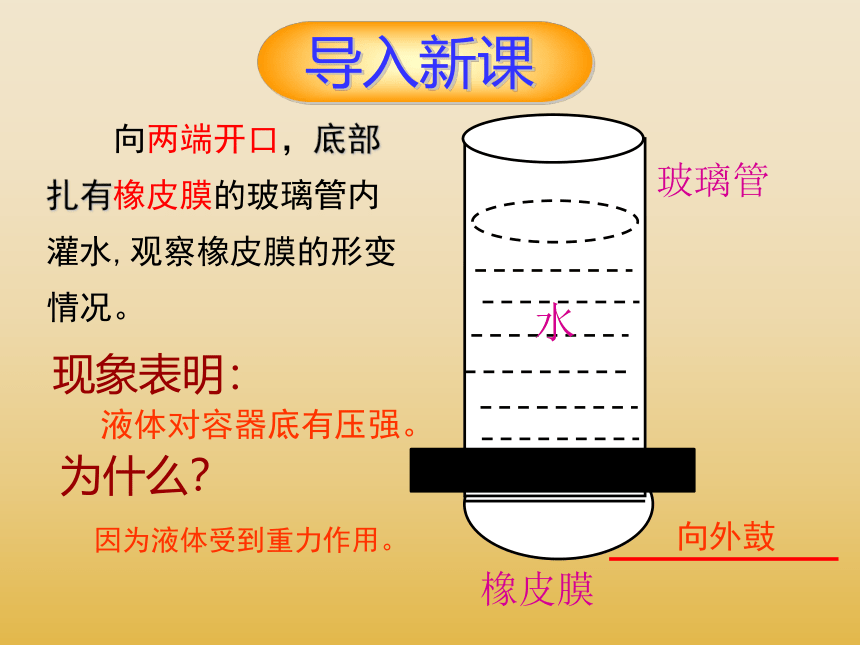

向两端开口，底部扎有橡皮膜的玻璃管内灌水,观察橡皮膜的形变情况。
现象表明：
液体对容器底有压强。
因为液体受到重力作用。
向外鼓
为什么？
玻璃管
橡皮膜
水
导入新课
液体由于具有流动性，因而对容器的侧壁有压强。

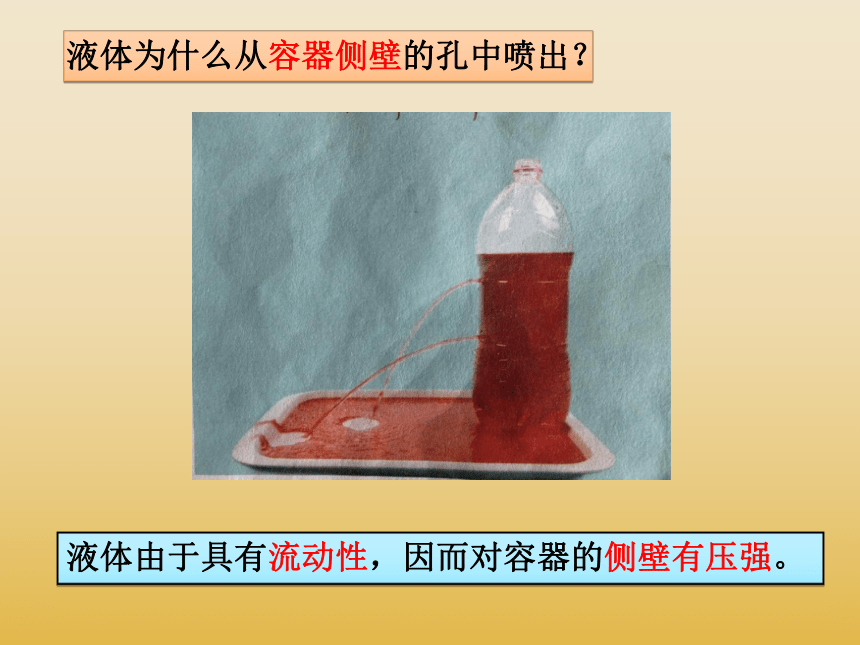

液体为什么从容器侧壁的孔中喷出？

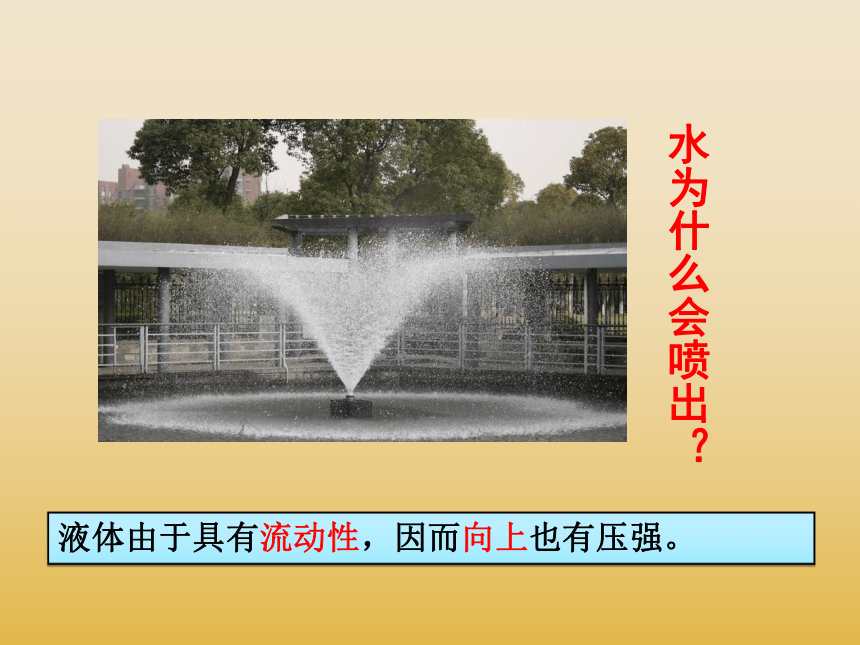

水为什么会喷出？
液体由于具有流动性，因而向上也有压强。
2.液体内部存在压强：
液体受到重力的作用，并且具有流动性，所以液体内向各个方向都有压强。
液体内部压强的大小有什么特点呢？

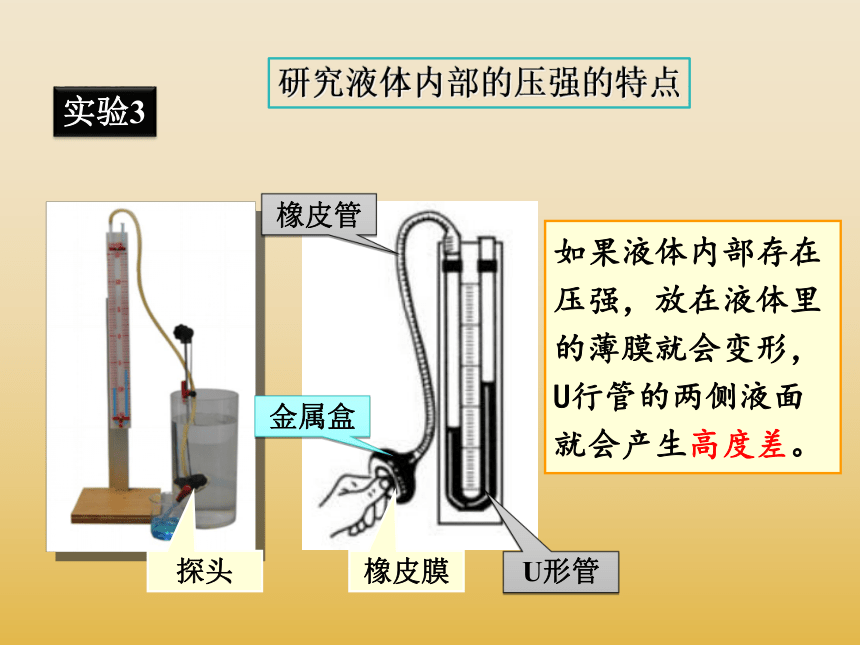

实验3
研究液体内部的压强的特点
橡皮管
金属盒
橡皮膜
U形管
如果液体内部存在压强，放在液体里的薄膜就会变形，U行管的两侧液面就会产生高度差。
探头

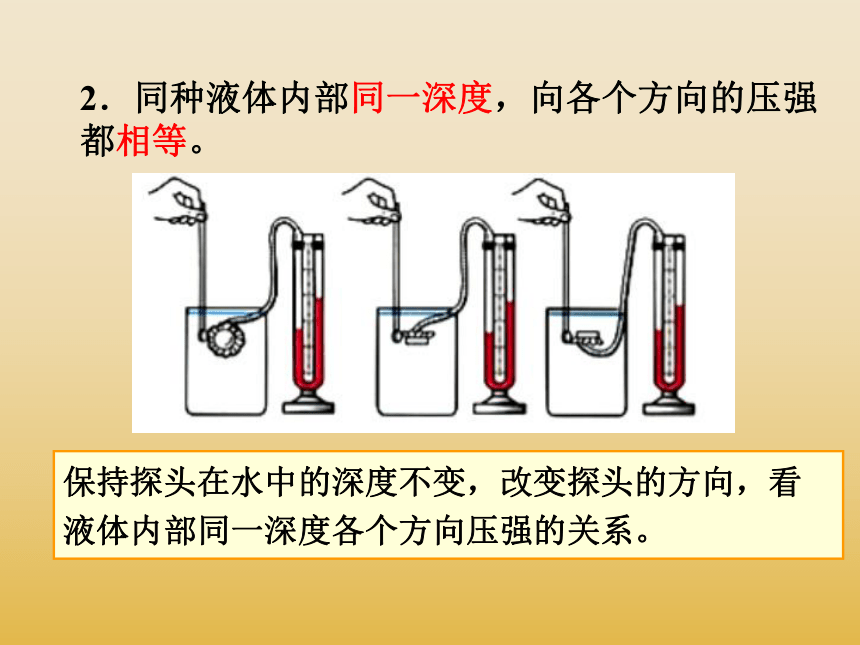

保持探头在水中的深度不变，改变探头的方向，看液体内部同一深度各个方向压强的关系。
2．同种液体内部同一深度，向各个方向的压强都相等。

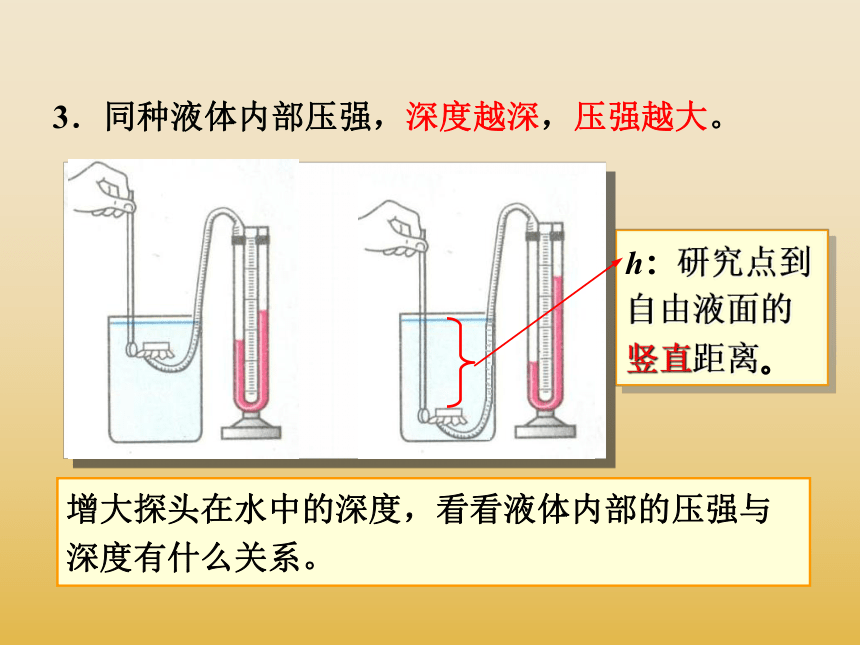

增大探头在水中的深度，看看液体内部的压强与深度有什么关系。
3．同种液体内部压强，深度越深，压强越大。
h：研究点到自由液面的竖直距离。
换用不同液体，看看在深度相同时，液体内部的压强是否与液体的密度有关。
4．深度相同时，液体密度越大，液体内部压强越大。
液体压强特点
1.液体内部朝_________都有压强；
2.在同一深度，各方向压强_______；
3.深度增大，液体的压强_______；
4.液体的压强还与液体的密度有关，在深度相同时，液体___________ ，压强_______ 。
相等
越大
总结：
越大
各个方向
密度越大
p= = =　　　 　　　　　　　
液柱的体积 V＝ 。
液柱的质量 m＝ ＝ 。
液柱的重量 G ＝　　　＝　　　。
液柱对底面的压力 F ＝　＝　　　。
液柱对底面的压强：
（1）理论推导：
设想在液体中有一高度为 h，密度为ρ，截面为 S的液柱。则：
2. 液体压强的大小
Sh
ρV
ρSh
ρShg
mg
G
ρShg
F
S
ρShg
S
ρgh
h
S
ρ
液体压强与液体密度、深度有关，与液体横截面积无关。
（3）注意：如何理解深度
p=ρgh 中的 h 是指液体的深度，即所求液体压强液面到自由液面的高度。
h
容器底部的深度是 h1还是 h2？
h1
h1
带鱼生活在深海中。为什么我们在鱼市上看不到活带鱼？
潜水艇都用抗压能力很强的厚钢板制成，为什么？
拦河坝为什么设计成上窄下宽的形状？
由于底部液体压强较大，设计成上窄下宽的形状，来减小压强。
例 有一杯子底面积为20cm2，内装重3N的水，放在水平桌面上，若杯重1N，杯内水深10cm，求水对杯底的压力和压强是多少？（g=10N/kg）
解： h=10cm=0.1m
水对杯底压强
P=ρ水gh=103kg/m3×10N/㎏ ×0.1m =1000Pa.
水对杯底的压力
S=20cm2=20×10-4m2
F=PS=1000Pa ×20 ×10-4m2=2N.
观察下面的图片，你有什么发现？
情境引入
连通器
1．上端开口、下端连通的容器叫做连通器。
实验
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面高度总是相同的。
锅炉与外面的水位计组成连通器
水位计
自动饮水器——连通器
船闸是利用连通器原理工作的
