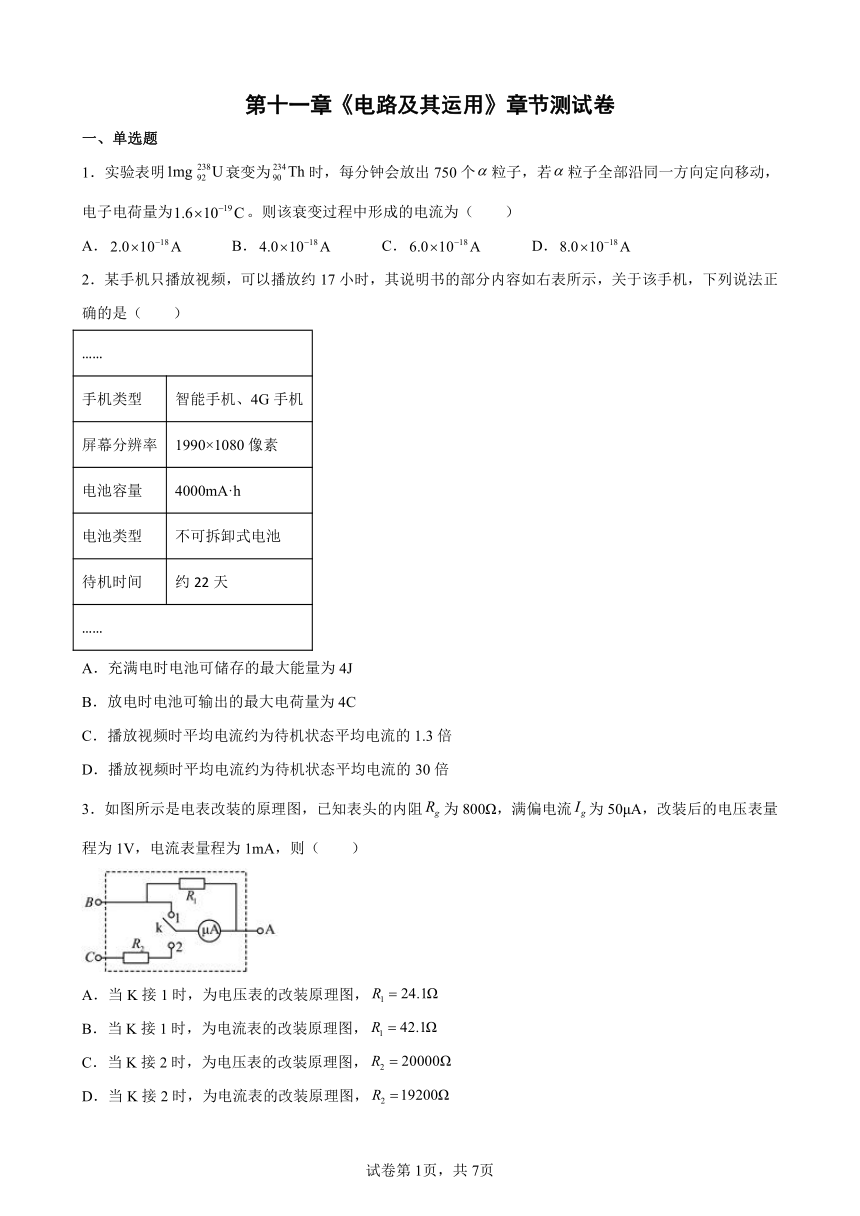

第十一章《电路及其运用》章节测试卷
一、单选题
1.实验表明衰变为时,每分钟会放出750个粒子,若粒子全部沿同一方向定向移动,电子电荷量为。则该衰变过程中形成的电流为( )
A. B. C. D.
2.某手机只播放视频,可以播放约17小时,其说明书的部分内容如右表所示,关于该手机,下列说法正确的是( )
……
手机类型 智能手机、4G手机
屏幕分辨率 1990×1080像素
电池容量 4000mA·h
电池类型 不可拆卸式电池
待机时间 约22天
……
A.充满电时电池可储存的最大能量为4J
B.放电时电池可输出的最大电荷量为4C
C.播放视频时平均电流约为待机状态平均电流的1.3倍
D.播放视频时平均电流约为待机状态平均电流的30倍
3.如图所示是电表改装的原理图,已知表头的内阻为800Ω,满偏电流为50μA,改装后的电压表量程为1V,电流表量程为1mA,则( )
A.当K接1时,为电压表的改装原理图,
B.当K接1时,为电流表的改装原理图,
C.当K接2时,为电压表的改装原理图,
D.当K接2时,为电流表的改装原理图,

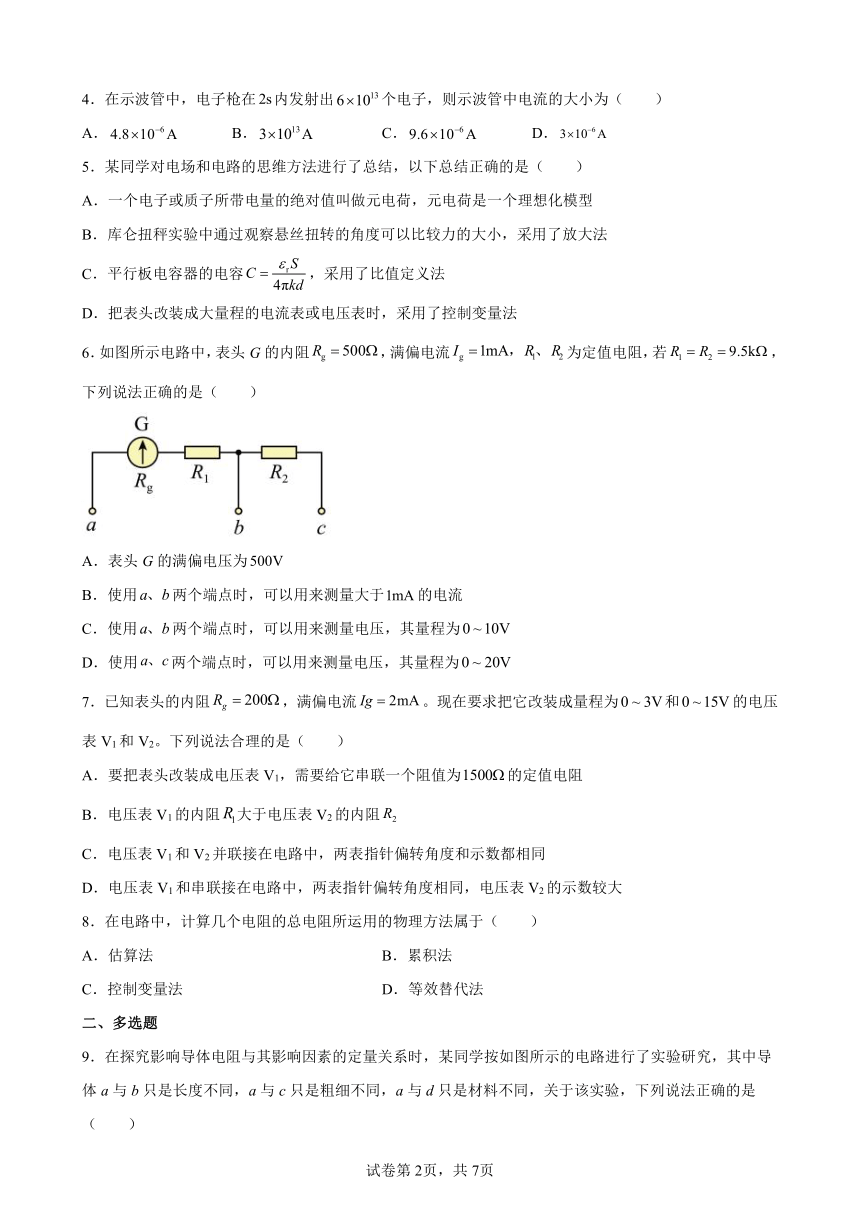

4.在示波管中,电子枪在内发射出个电子,则示波管中电流的大小为( )
A. B. C. D.
5.某同学对电场和电路的思维方法进行了总结,以下总结正确的是( )
A.一个电子或质子所带电量的绝对值叫做元电荷,元电荷是一个理想化模型
B.库仑扭秤实验中通过观察悬丝扭转的角度可以比较力的大小,采用了放大法
C.平行板电容器的电容,采用了比值定义法
D.把表头改装成大量程的电流表或电压表时,采用了控制变量法
6.如图所示电路中,表头G的内阻,满偏电流为定值电阻,若,下列说法正确的是( )
A.表头G的满偏电压为
B.使用两个端点时,可以用来测量大于的电流
C.使用两个端点时,可以用来测量电压,其量程为
D.使用两个端点时,可以用来测量电压,其量程为
7.已知表头的内阻,满偏电流。现在要求把它改装成量程为和的电压表V1和V2。下列说法合理的是( )
A.要把表头改装成电压表V1,需要给它串联一个阻值为的定值电阻
B.电压表V1的内阻大于电压表V2的内阻
C.电压表V1和V2并联接在电路中,两表指针偏转角度和示数都相同
D.电压表V1和串联接在电路中,两表指针偏转角度相同,电压表V2的示数较大
8.在电路中,计算几个电阻的总电阻所运用的物理方法属于( )
A.估算法 B.累积法
C.控制变量法 D.等效替代法
二、多选题

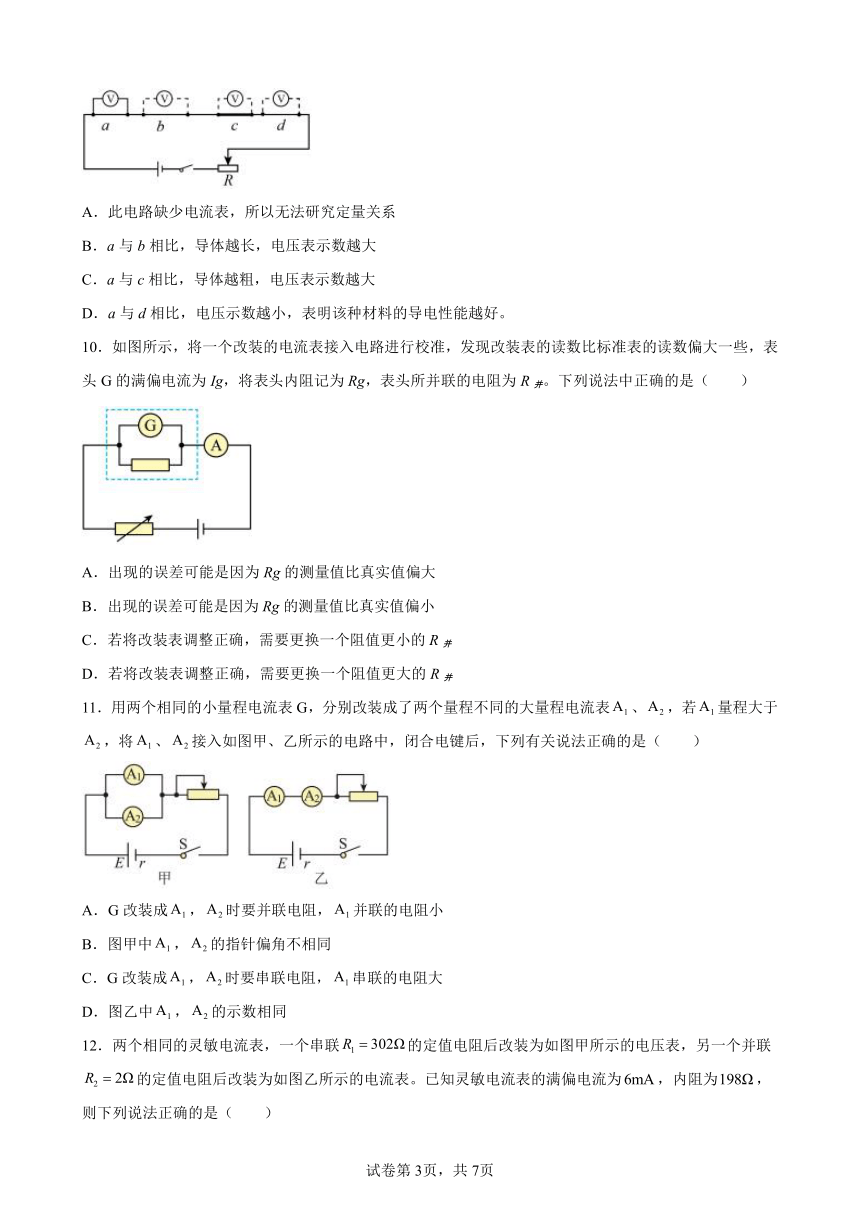

9.在探究影响导体电阻与其影响因素的定量关系时,某同学按如图所示的电路进行了实验研究,其中导体a与b只是长度不同,a与c只是粗细不同,a与d只是材料不同,关于该实验,下列说法正确的是( )
A.此电路缺少电流表,所以无法研究定量关系
B.a与b相比,导体越长,电压表示数越大
C.a与c相比,导体越粗,电压表示数越大
D.a与d相比,电压示数越小,表明该种材料的导电性能越好。
10.如图所示,将一个改装的电流表接入电路进行校准,发现改装表的读数比标准表的读数偏大一些,表头G的满偏电流为Ig,将表头内阻记为Rg,表头所并联的电阻为R并。下列说法中正确的是( )
A.出现的误差可能是因为Rg的测量值比真实值偏大
B.出现的误差可能是因为Rg的测量值比真实值偏小
C.若将改装表调整正确,需要更换一个阻值更小的R并
D.若将改装表调整正确,需要更换一个阻值更大的R并
11.用两个相同的小量程电流表G,分别改装成了两个量程不同的大量程电流表、,若量程大于,将、接入如图甲、乙所示的电路中,闭合电键后,下列有关说法正确的是( )
A.G改装成,时要并联电阻,并联的电阻小
B.图甲中,的指针偏角不相同
C.G改装成,时要串联电阻,串联的电阻大
D.图乙中,的示数相同

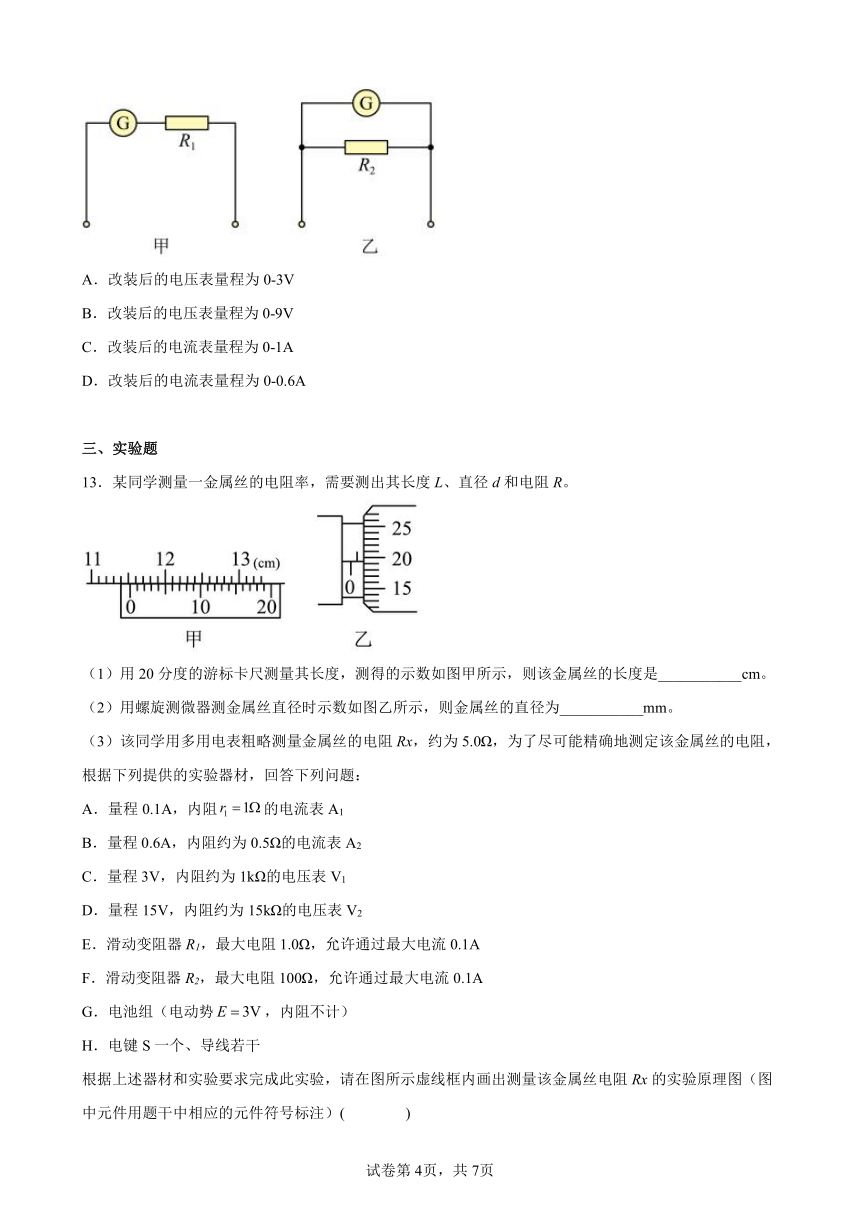

12.两个相同的灵敏电流表,一个串联的定值电阻后改装为如图甲所示的电压表,另一个并联的定值电阻后改装为如图乙所示的电流表。已知灵敏电流表的满偏电流为,内阻为,则下列说法正确的是( )
A.改装后的电压表量程为0-3V
B.改装后的电压表量程为0-9V
C.改装后的电流表量程为0-1A
D.改装后的电流表量程为0-0.6A
三、实验题
13.某同学测量一金属丝的电阻率,需要测出其长度L、直径d和电阻R。
(1)用20分度的游标卡尺测量其长度,测得的示数如图甲所示,则该金属丝的长度是___________cm。
(2)用螺旋测微器测金属丝直径时示数如图乙所示,则金属丝的直径为___________mm。
(3)该同学用多用电表粗略测量金属丝的电阻Rx,约为5.0Ω,为了尽可能精确地测定该金属丝的电阻,根据下列提供的实验器材,回答下列问题:
A.量程0.1A,内阻的电流表A1
B.量程0.6A,内阻约为0.5Ω的电流表A2
C.量程3V,内阻约为1kΩ的电压表V1
D.量程15V,内阻约为15kΩ的电压表V2
E.滑动变阻器R1,最大电阻1.0Ω,允许通过最大电流0.1A
F.滑动变阻器R2,最大电阻100Ω,允许通过最大电流0.1A
G.电池组(电动势,内阻不计)
H.电键S一个、导线若干
根据上述器材和实验要求完成此实验,请在图所示虚线框内画出测量该金属丝电阻Rx的实验原理图(图中元件用题干中相应的元件符号标注)( )
14.某同学要测量一个由均匀新材料制成的圆柱体的电阻率ρ,步骤如下:
(1)用游标卡尺测量其长度如图甲所示,可知其长度为__________mm。
(2)用螺旋测微器测量其直径如图乙所示,可知其直径为__________mm。
(3)选用多用电表的电阻“×1”挡,按正确的操作步骤测此圆柱体的电阻,表盘的示数如图丙所示,则该圆柱体的阻值约为__________Ω。
(4)为更精确地测量其电阻,可供选择的器材如下:
电流表A1(量程0~300mA,内阻约为2Ω);
电流表A2(量程0~150mA,内阻约为10Ω);
电压表V1(量程0~1V,内阻);
电压表V2(量程0~15V,内阻约为15kΩ);
定值电阻;
滑动变阻器R1(最大阻值为5Ω);
滑动变阻器R2(最大阻值为1000Ω);
电源E(电动势约为4V,内阻r约为1Ω);
开关,导线若干。
为了使测量尽量准确,测量时电表读数不得小于其量程的,电压表应选___________,电流表应选__________,滑动变阻器应选____________。(填器材代号)
(5)根据你选择的器材,请在虚线框内画出实验电路图_______。
四、解答题
15.一个表头的内阻Rg为30Ω,满偏电流为1mA,要把它改装为量程0.6A的电流表,需要并联多大的电阻?改装后电流表的内阻是多少?
16.两根完全相同的金属裸导线A和B,如果把导线A均匀拉长到原来的3倍,电阻为,把导线B对折后合并起来,电阻为。求:
(1)它们的电阻之比;
(2)分别加上相同的电压,相同时间内通过导线横截面积的电荷量之比。
有一电流表G,内阻Rg=10,满偏电流Ig=1mA,若要将其改装成量程为3V的电压表,应该如何连接一个多大的电阻?
18.有一个小灯泡,当它两端的电压在3 V以下时,电阻约为;当它两端的电压增大到4 V时,钨丝温度明显升高,它的电阻为;当电压增大到5V时,它的电阻为。试画出小灯泡在0~5 V范围内的伏安特性曲线
试卷第1页,共3页
试卷第7页,共7页
参考答案:
1.B
2.D
3.B
4.A
5.B
6.C
7.D
8.D
9.BD
10.AC
11.AD
12.AD
13. 11.525 0.695(0.694~0.697)
14. 50.15 4.700(4.699~4.701均正确) 22 V1 A2 R1
15.0.05Ω,0.05Ω
16.(1)36︰1;(2)1︰36
17.
18.
