串、并联电路中电压的规律
年 级：九年级 学 科：物理（人教版）
主讲人： 学 校：

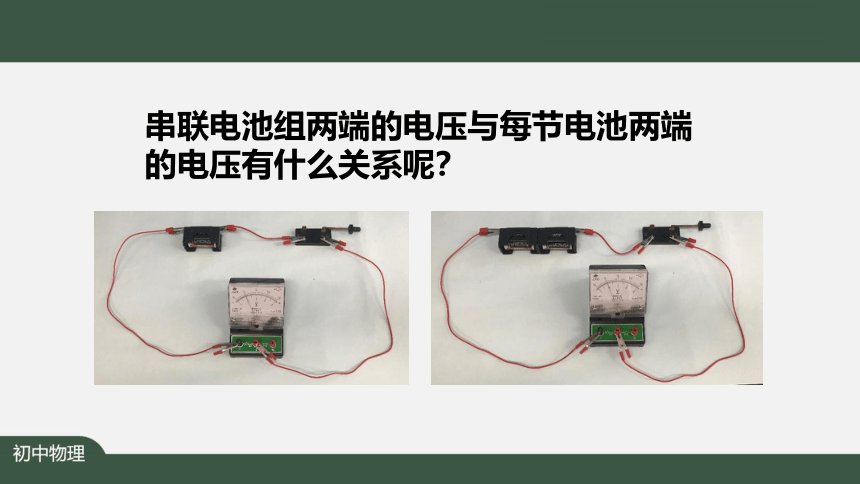

串联电池组两端的电压与每节电池两端的电压有什么关系呢？

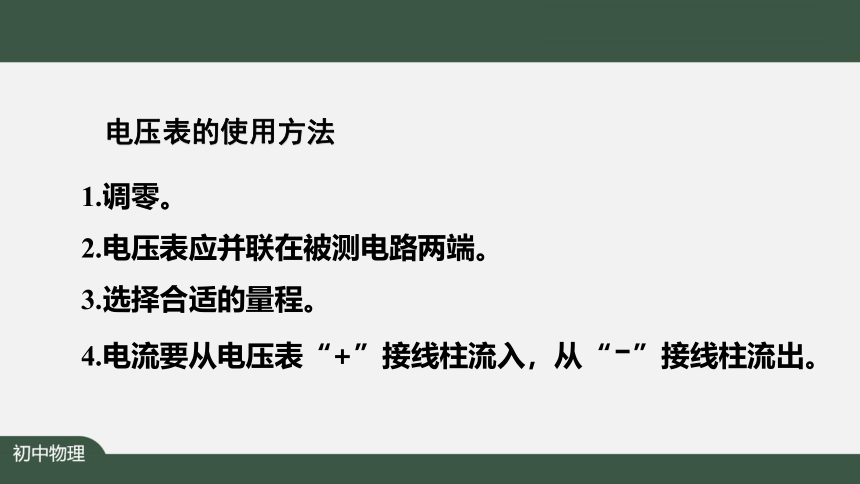

电压表的使用方法
1.调零。
2.电压表应并联在被测电路两端。
3.选择合适的量程。
4.电流要从电压表“+”接线柱流入，从“-”接线柱流出。

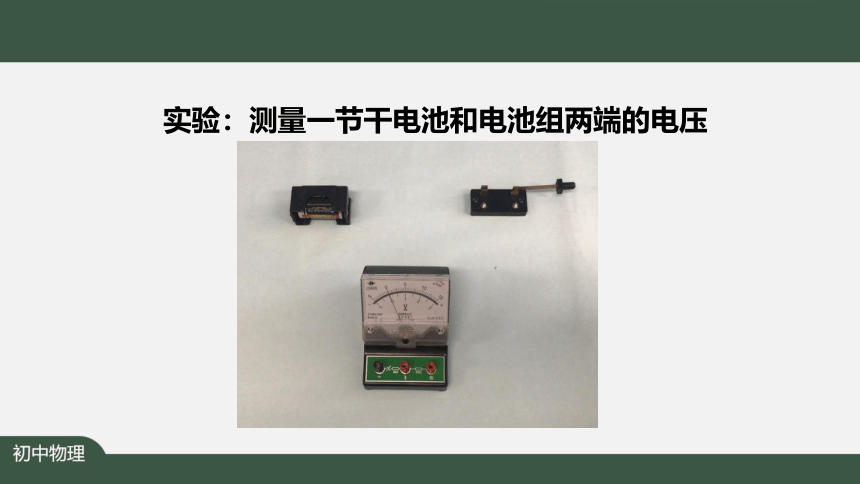

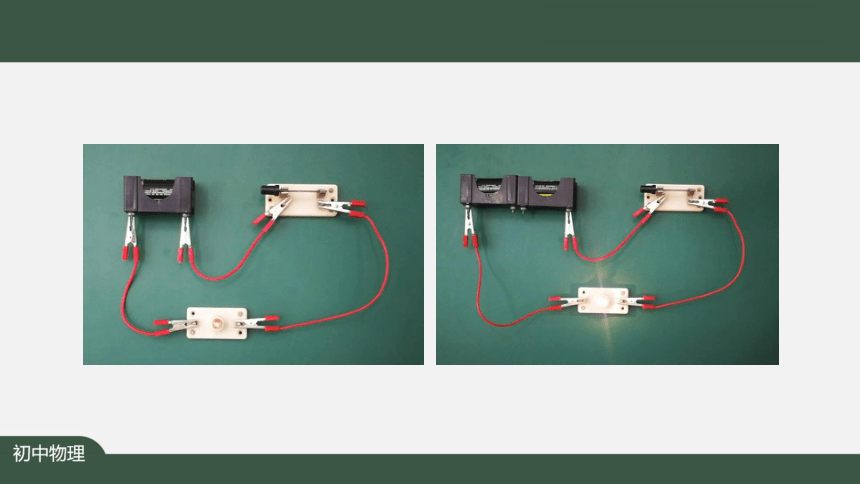

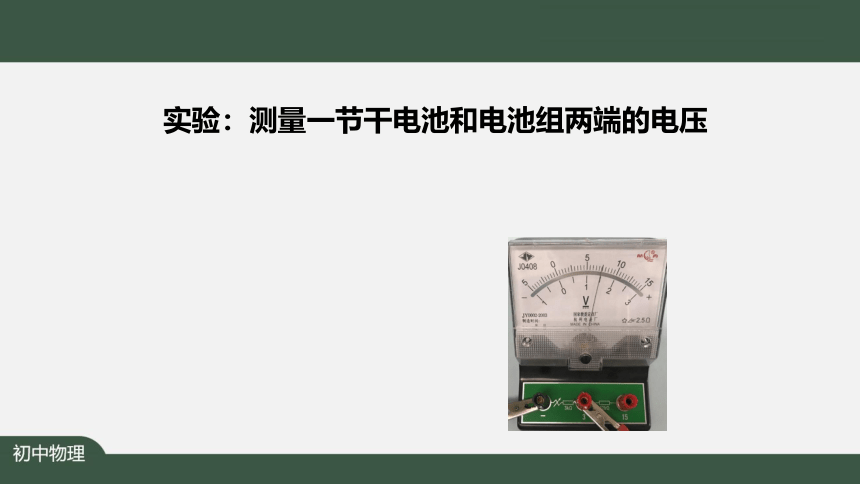

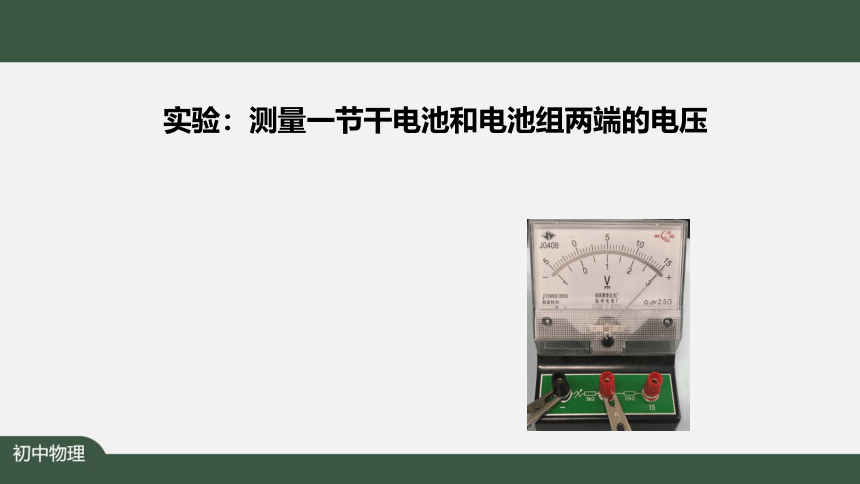

实验：测量一节干电池和电池组两端的电压
实验：测量一节干电池和电池组两端的电压
实验：测量一节干电池和电池组两端的电压
实验：测量一节干电池和电池组两端的电压

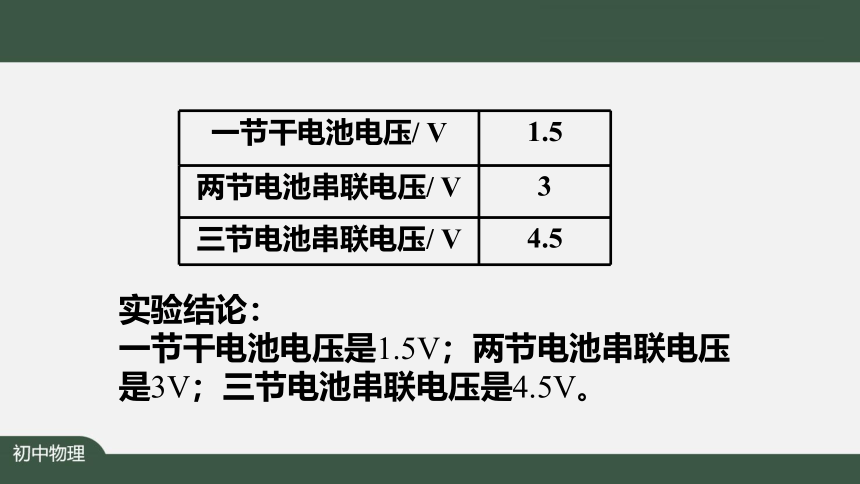

一节干电池电压/ V 1.5
两节电池串联电压/ V 3
三节电池串联电压/ V 4.5
实验结论：
一节干电池电压是1.5V；两节电池串联电压是3V；三节电池串联电压是4.5V。

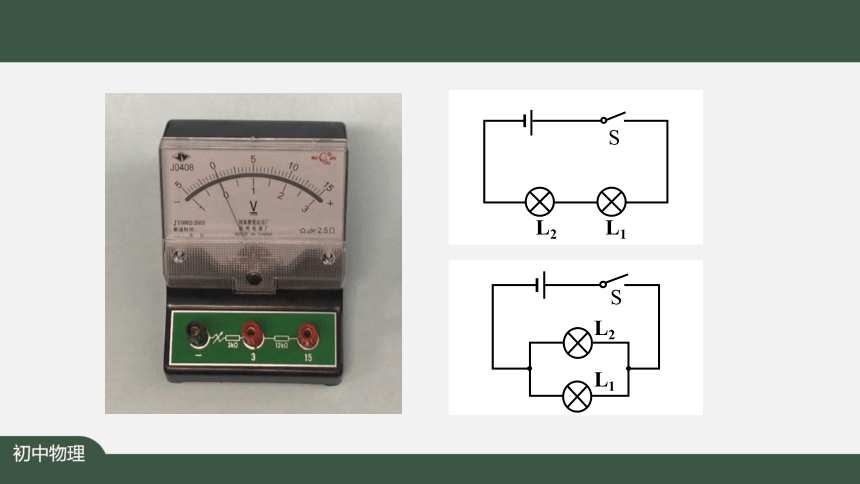

L1
L2
S
L2
L1
S

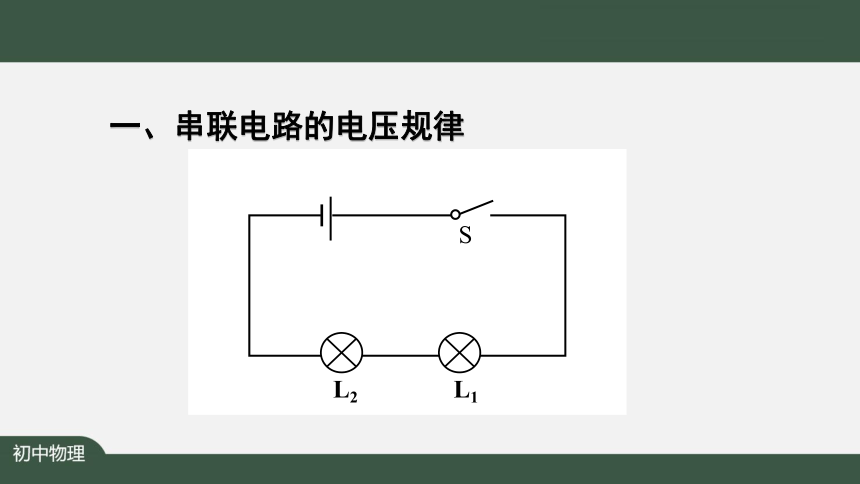

一、串联电路的电压规律
L1
L2
S
L1
L2
S

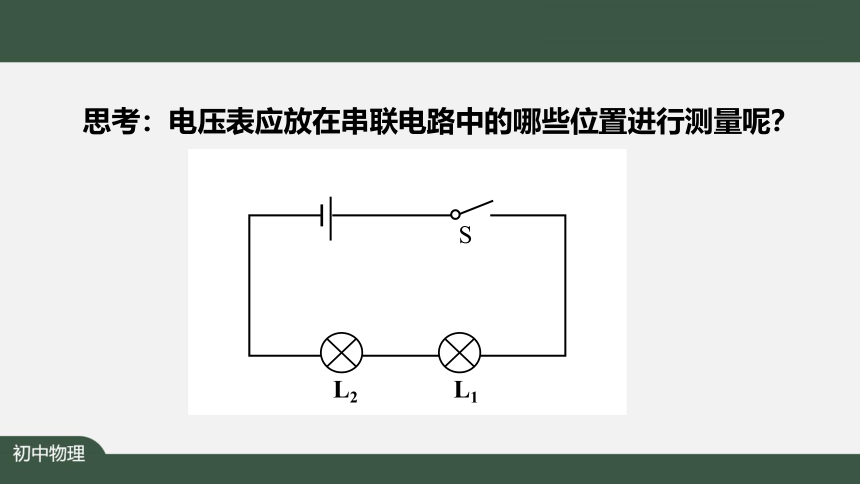

思考：电压表应放在串联电路中的哪些位置进行测量呢？
思考：电压表应放在串联电路中的哪些位置进行测量呢？
L1
L2
S
A
B
C
一、串联电路的电压规律
L1
A
B
C
L2
S
U1
U2
猜想假设
U
猜想1：
U=U1=U2
猜想2：
U>U1>U2
猜想3：
U=U1+U2
实验：探究规格相同的两个小灯泡串联电路电压的关系
L1
L2
U1/ V 1.1
U2/ V 1.1
U/ V 2.2
实验结论：
在串联电路中，当两个小灯泡规格相同时，
（1）小灯泡两端的电压相等；
（2）电源两端电压等于各小灯泡两端的电压之和。
实验：探究规格不同的两个小灯泡串联电路电压的关系
L1
L3
U1/ V 0.5
U2/ V 1.6
U/ V 2.1
实验结论：
在串联电路中，当两个小灯泡规格不同时，
（1）小灯泡两端的电压不相等；
（2）电源两端电压等于各小灯泡两端的电压之和。
L1
L3
L1
L3
L1
L3
U1/ V 0.8
U2/ V 2.1
U/ V 2.9
实验结论：
在串联电路中，当电源两端电压改变后，电源两端电压依然等于各小灯泡两端的电压之和。
L1
L2
L3
L1
L2
L3
L1
L2
L3
L1
L2
L3
L1
L2
L3
U1/ V 0.6
U2/ V 0.6
U3/ V 1.8
U/ V 3
实验结论：
在串联电路中，当接入三个小灯泡时，电源两端电压等于各小灯泡两端的电压之和。
U1/ V 0.7
U2/ V 0.2
U3/ V 2.1
U/ V 3
实验结论：
在串联电路中，电源两端电压等于各用电器两端的电压之和。
结论
在串联电路中，电源两端电压等于各用电器两端的电压之和。
数学表达式 ：U=U1+U2
二、并联电路的电压规律
L2
L1
S
L2
L1
S
思考：电压表应放在并联电路中的哪些位置进行测量呢？
L2
L1
S
思考：电压表应放在并联电路中的哪些位置进行测量呢？
A
B
C
D
E
F
二、并联电路的电压规律
L2
L1
S
B
A
C
D
E
F
U1
U2
U
猜想假设
猜想1：
U=U1+U2
猜想2：
U=U1=U2
实验：探究规格相同的两个小灯泡并联电路电压的关系
L1
L2
U1/ V 1.5
U2/ V 1.5
U/ V 1.5
实验结论：
在并联电路中，当两个小灯泡规格相同时，
（1）小灯泡两端电压相等;
（2）电源两端电压与各支路小灯泡两端的电压相等。
实验：探究规格不同的两个小灯泡并联电路电压的关系
L1
L3
U1/ V 1.4
U2/ V 1.4
U/ V 1.4
实验结论：
在并联电路中，当两个小灯泡规格不同时，
（1）小灯泡两端电压相等;
（2）电源两端电压与各支路小灯泡两端的电压相等。
L1
L4
L1
L4
L1
L4
U1/ V 1.6
U2/ V 1.6
U/ V 1.6
实验结论：
在并联电路中，当两个小灯泡规格不同时，
（1）小灯泡两端电压相等;
（2）电源两端电压与各支路小灯泡两端的电压相等。
L1
L4
L1
L4
L1
L4
U1/ V 2.4
U2/ V 2.4
U/ V 2.4
实验结论：
在并联电路中，当电源两端电压改变后，
（1）小灯泡两端电压相等;
（2）电源两端电压与各支路小灯泡两端的电压相等。
L4
L1
L2
L1
L2
L4
L4
L1
L2
L4
L1
L2
L4
L1
L2
U1/ V 1.5
U2/ V 1.5
U3/ V 1.5
U/ V 1.5
实验结论：
在并联电路中，当接入三个小灯泡时，电源两端电压与各支路小灯泡两端的电压相等。
U1/ V 1
U2/ V 1
U3/ V 1
U/ V 1
实验结论：
在并联电路中，电源两端电压与各支路用电器两端的电压相等。
结论
在并联电路中，电源两端电压与各支路用电器两端的电压相等。
数学表达式 ：U=U1=U2
小结
串联电路 并联电路
电压规律
数学表达式
电源两端电压等于各用电器两端的电压之和。
U=U1+U2+ + Un
…
电源两端电压与各支路用电器两端的电压相等。
U=U1=U2= =Un
…
布置作业
1.基础类作业：
完成“学生资源”中的课后练习。
2.拓展类作业：
根据生活经验，举例进行类比，尝试理解
串并联电路中电压的规律。
