电 功 率
年 级：九年级 学 科：物理（人教版）
主讲人： 学 校：

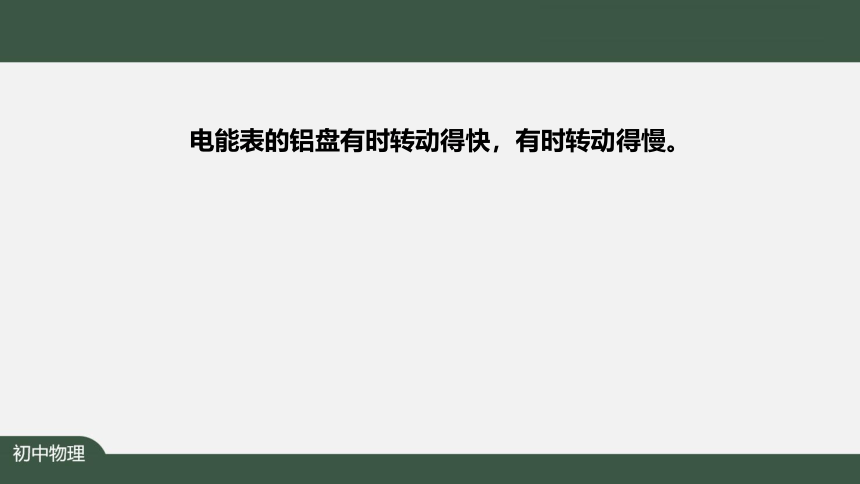

电能表的铝盘有时转动得快，有时转动得慢。

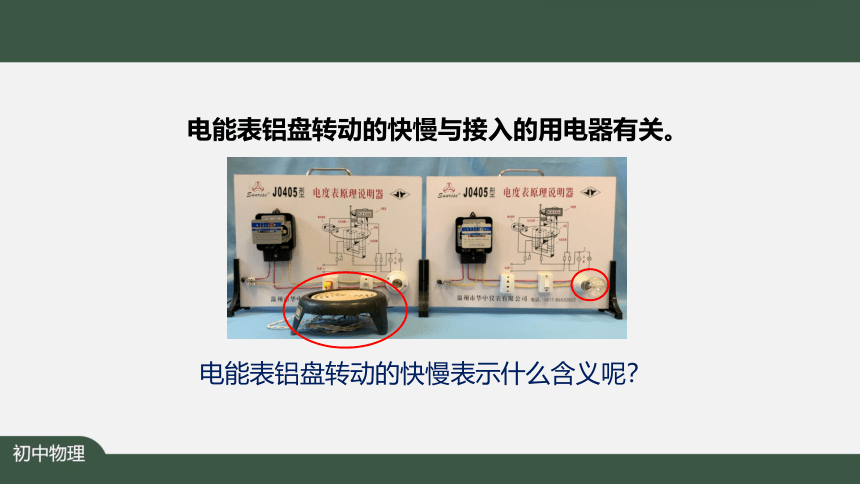

电能表铝盘转动的快慢与接入的用电器有关。
电能表铝盘转动的快慢表示什么含义呢？

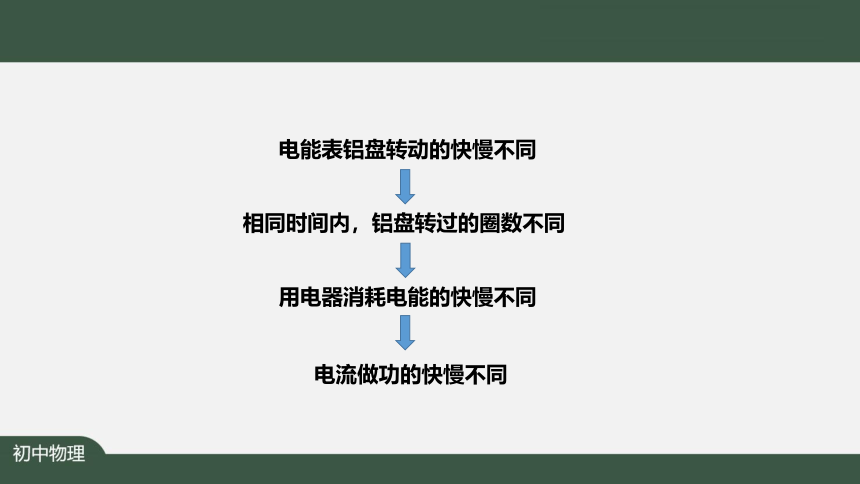

电能表铝盘转动的快慢不同
用电器消耗电能的快慢不同
相同时间内，铝盘转过的圈数不同
电流做功的快慢不同
1．物理意义：表示电流做功的快慢。
2．电功率等于电功与时间之比。
3．定义式：
电功（W）的单位：焦耳（J）
时间（t）的单位：秒（s）
电功率（P）的单位：瓦特（W）
一、电功率（P）
一、电功率（P）

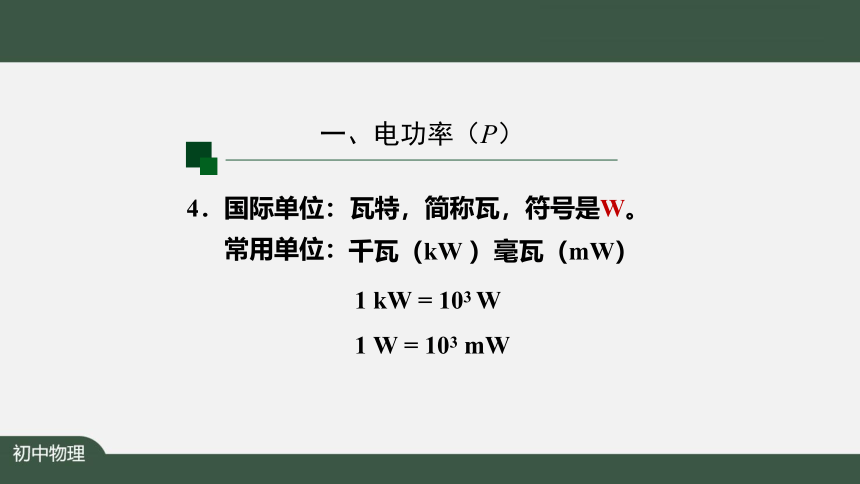

4．国际单位：瓦特，简称瓦，符号是W。
　　常用单位：
千瓦（kW ）毫瓦（mW）
1 kW = 103 W
1 W = 103 mW
一、电功率（P）

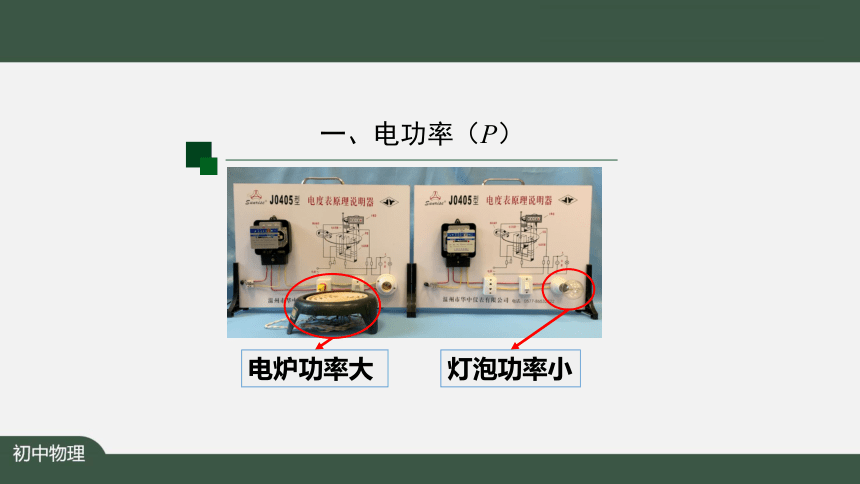

电炉功率大
灯泡功率小
一、电功率（P）

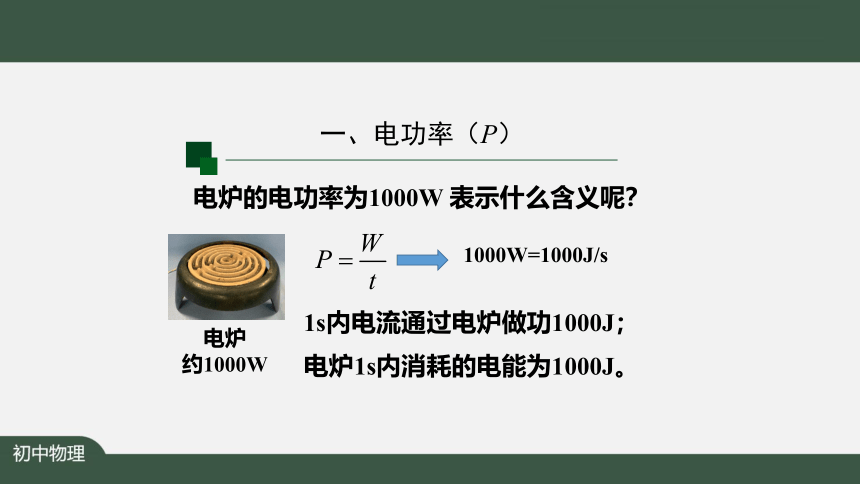

电炉的电功率为1000W 表示什么含义呢？
1s内电流通过电炉做功1000J；
电炉1s内消耗的电能为1000J。
1000W=1000J/s
电炉
约1000W
一、电功率（P）
5．常见用电器的电功率
手电筒
约0.5W
计算器
约0.5mW
电子表
约0.01mW
一、电功率（P）

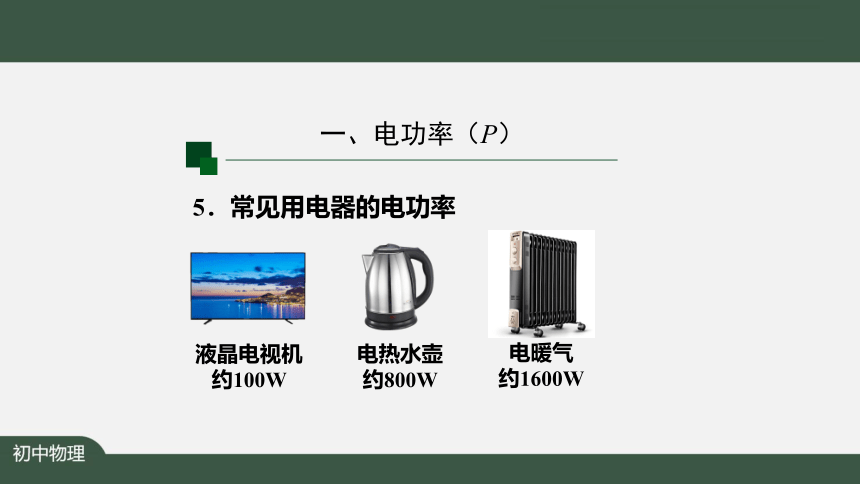

5．常见用电器的电功率
电暖气
约1600W
电热水壶
约800W
液晶电视机
约100W
电功：

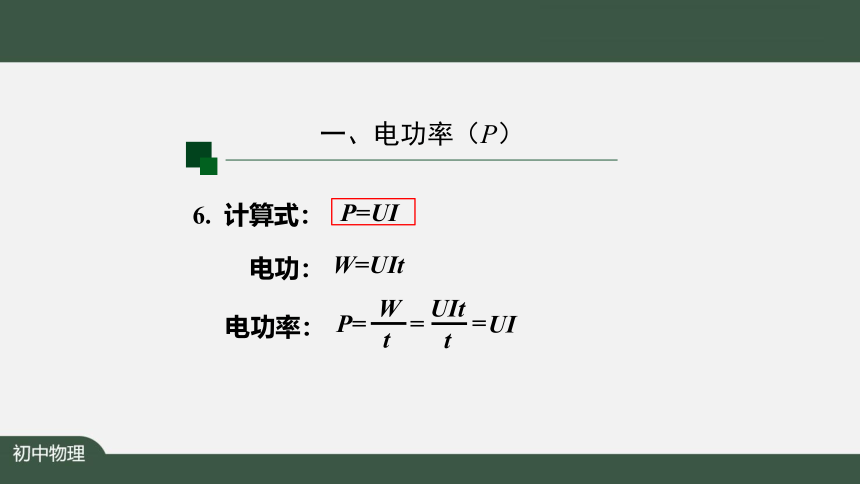

6. 计算式：
一、电功率（P）
电功率：
P=UI
W=UIt
P=
W
t
=
UIt
t
=
UI
请同学们仔细听从录音机中发出声音变化
改变录音机的工作电压
现象：录音机的工作电压过低时，录音机播放
出的声音严重失真。

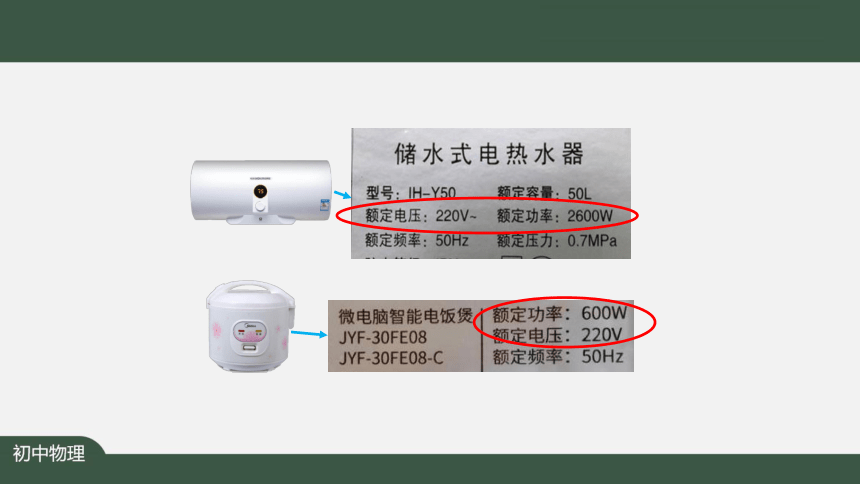

二、额定电压与额定功率
额定电压220V ：用电器正常工作时电压为220V；
额定功率600W：用电器在额定电压下的电功率为600W。
思考：在不同电压下，同一个用电器的功率相同吗？
观察：
1. 灯泡亮度的变化
2. 电能表铝盘转速的变化
改变灯泡两端的的电压，
分别为220V、100V、250V。
二、额定电压与额定功率
灯的工作电压 灯的亮度比较 电能表铝盘转速的比较
220V
U实 = U额，
正常
发光
一定
则 P实 = P额；
二、额定电压与额定功率
灯的工作电压 灯的亮度比较 电能表铝盘转速的比较
220V
100V
U实 < U额，
正常
发光
发光暗淡
一定
变慢
则 P实 < P额；
二、额定电压与额定功率
灯的工作电压 灯的亮度比较 电能表铝盘转速的比较
220V
100V
250V
U实 > U额，
正常
发光
发光暗淡
发光强烈
一定
变慢
变快
则 P实 > P额；
二、额定电压与额定功率
在不同电压下，同一用电器的电功率不一样；
用电器的实际电功率随着它两端电压的变化而变化；
灯泡的亮度由实际电功率决定。
二、额定电压与额定功率
U实 > U额，则 P实 > P额；
U实 = U额，则 P实 = P额；
U实 < U额，则 P实 < P额；
用电器正常工作；
用电器不能正常工作；
可能会损坏用电器。
例1：如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。电阻R1的电功率P1= ；电阻R2的电功率P2= ；电路中的总电功率P总= 。
三、应用电功率解决问题
R1
R2
U1=2V
I=0.4A
P1=
P2=
P总=
U2
U
=10Ω
例1：如图所示的电路中，电源两端电压保持不变，电阻R2的阻值为10Ω。当开关S闭合后，电压表的示数为2V，电流表的示数为0.4A。电阻R1的电功率P1= ；电阻R2的电功率P2= ；电路中的总电功率P总= 。
解：(1)
P1 = U1I
= 2V × 0.4A
= 0.8W
P2 = U2I
= 4V × 0.4A
U2 = IR2
= 0.4A × 10Ω
= 4V
(2)
= 1.6W
P总 = UI
= 6V × 0.4A
U = U1+U2
= 2V+ 4V
(3)
= 6V
= 2.4W
总=P1+P2
R1
R2
U1=2V
I=0.4A
P1=
P2=
P总=
U2
U
=10Ω
总 = UI
两个电阻串联：
总 = UI
n个电阻串联
= (U1+U2)I
= U1I + U2I
= U1I + U2I = P1+P2
总 = UI = (U1+U2 +……+Un)I
= P1+P2 +……+Pn
甲
例2：某家用电暖器其外观如图甲所示，其简化电路图如图乙所示。当闭合开关S、S1时，电路的电功率P1为880W，当闭合开关S、S1和S2时，干路中的电流为10A。闭合开关S、S1时，电路中的电流 I1= ；闭合开关S、S2时，R2的电功率P2= ；S、 S1、 S2都闭合时，电路中的总电功率P总= 。
R1
R2
S
S1
S2
～
220V
乙
U=220V
R1
I1=？
P1=880W
闭合S、S1:
U=220V
R2
闭合S、S2:
I2
P2=
闭合S、S1 、S2:
R1
R2
U=220V
I=10A
P总=
解：
当闭合开关S、S1时，电路的电功率P1为880W，当闭合开关S、S1和S2时，干路中的电流为10A。
闭合开关S、S1时，电路中的电流 I1= ；闭
合开关S、S2时，R2的电功率P2= ；S、 S1、
S2都闭合时，电路中的总电功率P总= 。
= 4A
I1 =
= ———
880W
220V
——
P1
U
(1)
(2)
I2 = I - I1
= 10A - 4A
P2 =
= 220V × 6A
= 1320W
UI2
= 6A
(3)
P总 =
= 220V × 10A
= 2200W
UI
总=P1+P2
U=220V
R1
I1=？
P1=880W
闭合S、S1:
U=220V
R2
闭合S、S2:
I2
P2=
闭合S、S1 、S2:
R1
R2
U=220V
I=10A
P总=
解：
总=UI
n个电阻并联
2个电阻并联
总=UI
=U (I1+I2)
=UI1+UI2
=P1+P2
=U (I1+I2 +……+In)
=P1+P2 +……+Pn
在电路中，总功率等于各用电器的电功率之和。
串联：
并联：
总=P1+P2 +……+Pn
例3：某家庭中，正在使用空调、电视机、电饭锅，它们的功率分别为2000W、100W、600W，求这些家用电器同时工作30分钟消耗 kW·h的电能。
总= P1+P2 +P3
解：
= 2000W+100W+600W
= 2700W
W = P总 t
= 2.7kW×0.5h
= 1.35 kW·h
S2
S3
～
220V
电视机
空调
电饭锅
S1
课堂小结
1. 电功率表示电流做功的快慢
2. 定义式：
3. 额定电压：
额定功率：
计算式：
用电器正常工作时的电压
用电器在额定电压下工作时的电功率
4. 电路中的总电功率：
总=P1+P2 +……+Pn
布置作业
1. 基础性作业：
完成“学生资源”中的课后练习；
2. 拓展性作业：
利用家庭电能表、秒表等器材，粗测电饭锅
的电功率。
