初中物理人教版九年级全册（2021-2022学年）18.1电能 电功 课件 (共48张PPT)

(共48张PPT)
电能 电功
年 级：九年级 学 科：物理（人教版）
主讲人： 学 校：

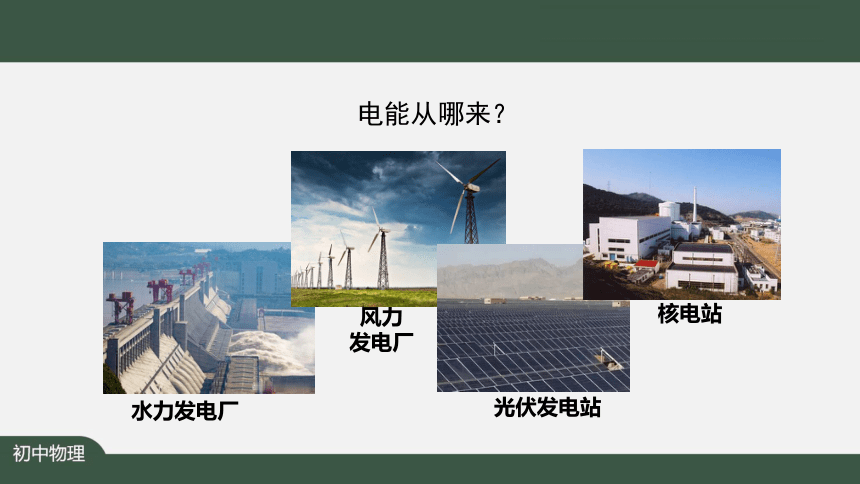

水力发电厂
风力
发电厂
核电站
光伏发电站
电能从哪来？

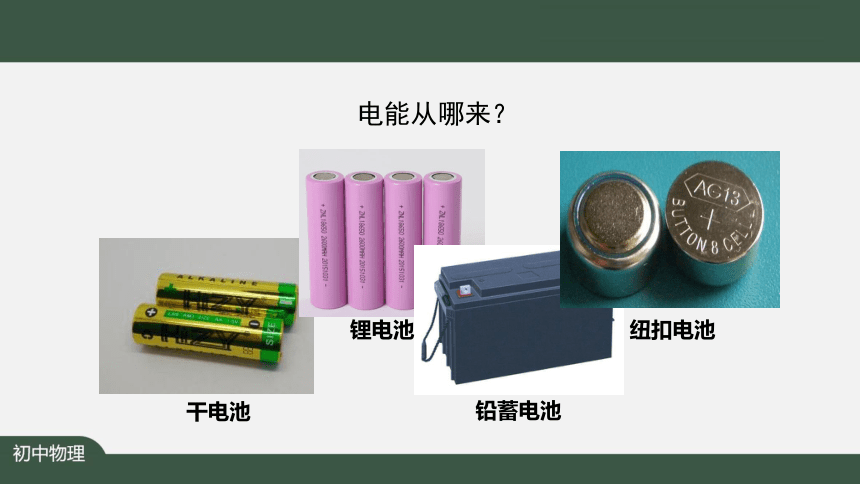

干电池
铅蓄电池
锂电池
纽扣电池
电能从哪来？

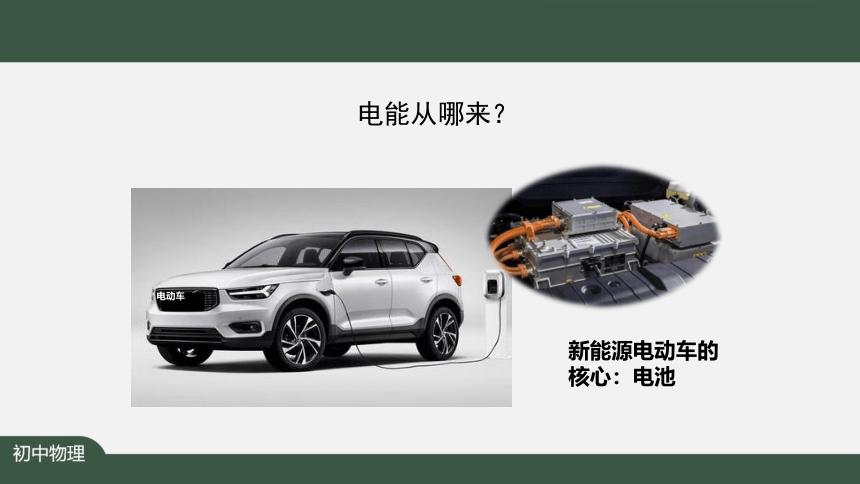

电动车
新能源电动车的核心：电池
电能从哪来？

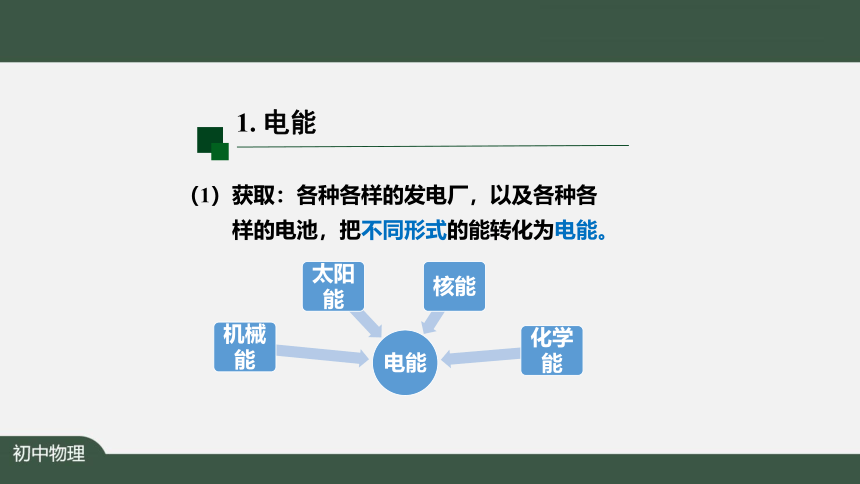

（1）获取：各种各样的发电厂，以及各种各
样的电池，把不同形式的能转化为电能。
1. 电能

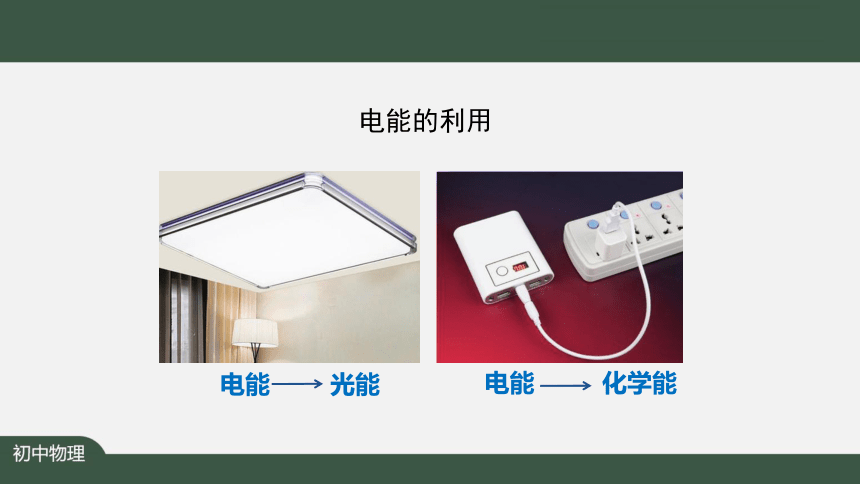

电能 光能
电能 化学能
电能的利用

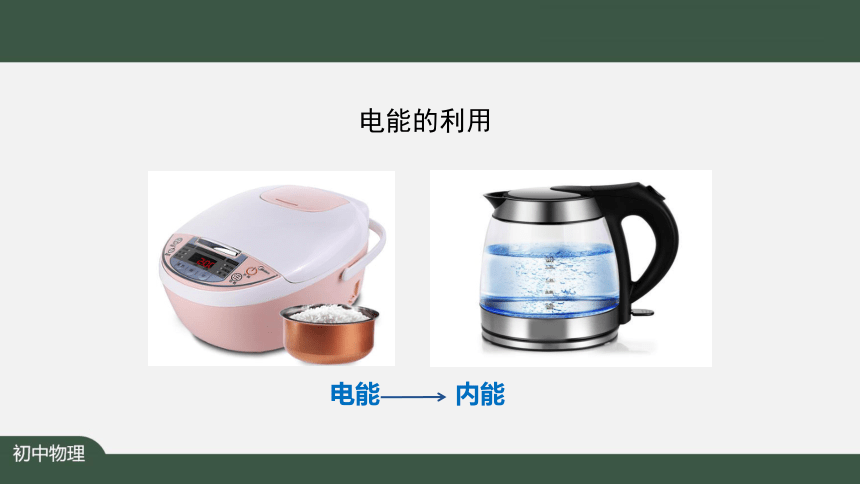

电能 内能
电能的利用

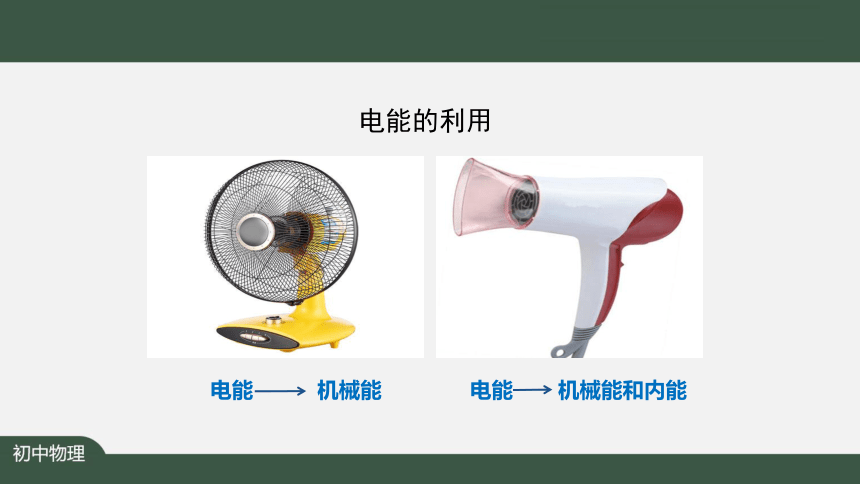

电能 机械能和内能
电能 机械能
电能的利用

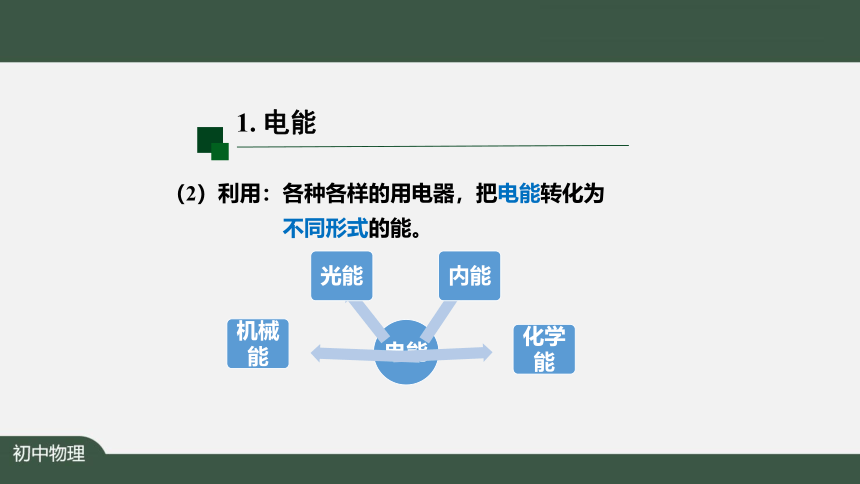

（2）利用：各种各样的用电器，把电能转化为
不同形式的能。
1. 电能

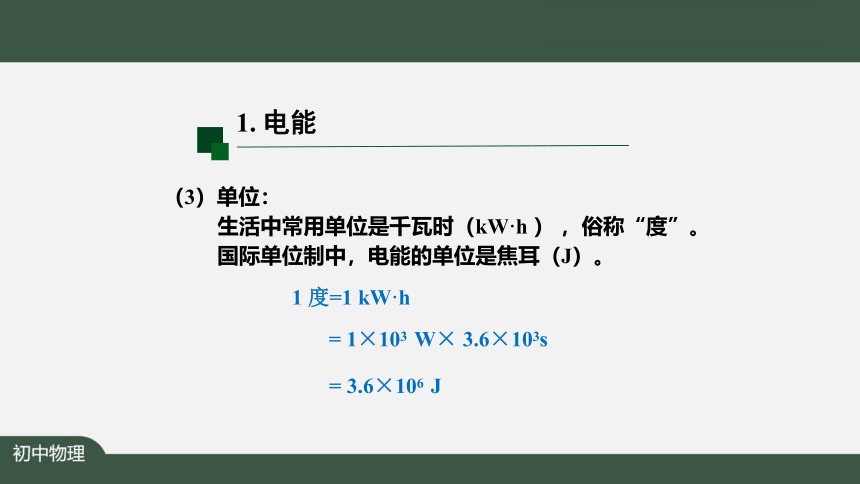

　　1 度=1 kW·h 　　　　　　
= 1×103 W× 3.6×103s
= 3.6×106 J
1. 电能
（3）单位：
生活中常用单位是千瓦时（kW·h ） ，俗称“度”。
国际单位制中，电能的单位是焦耳（J）。

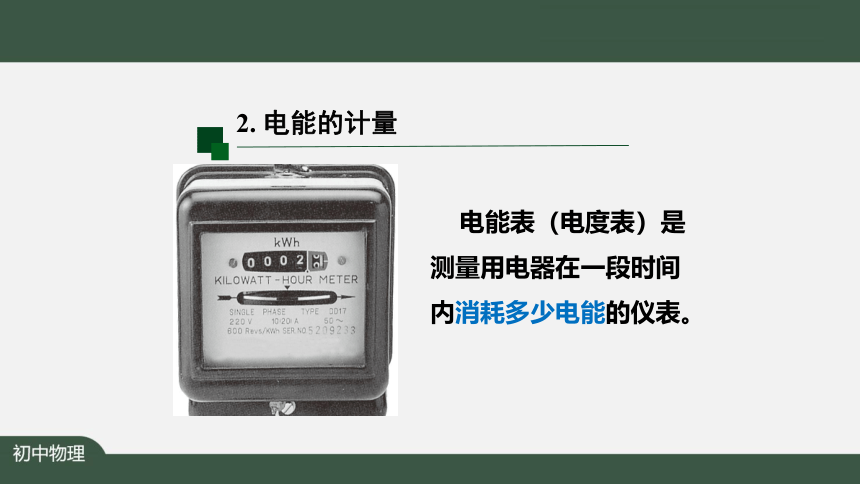

电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
2. 电能的计量

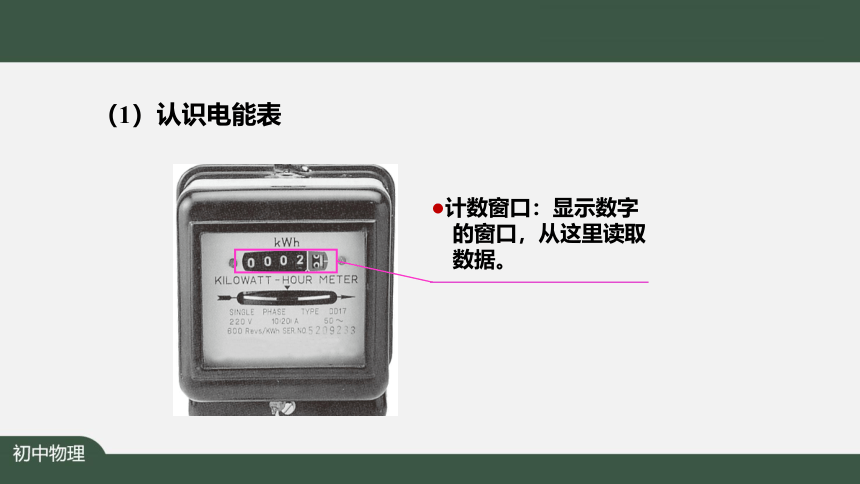

（1）认识电能表
●计数窗口：显示数字
的窗口，从这里读取
数据。
●转盘：是否工作的标志。
（1）认识电能表
●计量单位
（1）认识电能表
●“600 revs/（kW·h）”表示接在这个电能表上
的用电器，每消耗
1 kW · h的电能，电能表上的转盘转过 600 转。
（1）认识电能表
●“220 V”表示这个电能表应该在220 V的电路中使用。
（1）认识电能表
●“50 ～”表示这个电能表在频率为50 Hz的交流电路中使用。
（1）认识电能表
（1）认识电能表
●“10（20）A”表示这个电能表的标定电流为 10 A，额定最大电流为20 A。电能表工作时的电流不应超过额定最大电流。
（1）认识电能表
计数器的示数前四位是整数，最后一位是小数。
电能表的示数
为______ kW·h
电能表的示数
为______ kW·h
840.1
885.0
月底：
月初：
（2）电能表的读数
电能表前后两次示数之差，是这段时间内用电度数。
=885.0kW·h-840.1kW·h=44.9kW·h
本月消耗电能=月底示数-月初示数
（2）电能表的读数
月底：
月初：
电费的计算
本月消耗电能=44.9kW·h
如果某同学家所在地区每度电的电费是0.6元，
本月应支付的电费为：
电费=44.9 kW·h×0.6元/(kW·h) =26.94元
这个月应交电费多少元？
（2）电能表的读数
机械式电能表
IC卡电能表
电子式电能表
（3）各式各样的家用电能表
（4）1 kW · h 电的作用
电能 机械能
思考：吊车玩具将电能转化为什么形式的能？
电能 机械能
思考：电能转化为其他形式能的过程，是通过什么方式实现的？
电流做功
电能转化为其他形式的能的过程也可以说是电流做功的过程。
有多少电能发生了转化就说电流做了多少功，即电功（W）是多少。
3. 电功
电流做功的多少可能与哪些因素有关呢？
电流做功
电能 机械能
电压？
电流？
通电时间
提出问题
猜想与假设
电流做功的影响因素：
电压
电流
通电时间
控制变量法
多因素的问题应如何研究？
测量
改变
实验中要控制哪些量不变？
控制电流I、通电时间t
实验一：电流做功多少与电压高低是否有关
设计实验
电能 机械能
电流做功
高度h
（转换法）
如何测？
设计实验
实验一：电流做功多少与电压高低是否有关
实验一：电流做功多少与电压高低是否有关
设计实验
规格不同的电动机串联
V1
V2
S
M1
M2
观察：钩码上升高度
初位置
末位置
h1
h2
M1
M2
观察：电压表指针偏转角度
h1
h2
M1
M2
结论：在其他条件相同时，电压高，电流做功多。
电流做功多少与电压高低有关。
电压 高度
电动机1
电动机2
较高
较低
较大
较小
实验二：电流做功多少与电流大小是否有关
测量
改变
实验中要控制哪些量不变？
控制电压U、通电时间t
设计实验
实验二：电流做功多少与电流大小是否有关
设计实验
S
M1
M2
规格不同的电动机并联
A2
A1
h1
h2
M1
初位置
末位置
观察：钩码上升高度
M2
观察：电流表指针偏转角度
h1
h2
M1
M2
结论：在其他条件相同时，电流大，电流做功多。
电流做功多少与电流大小有关。
电流 高度
电动机1
电动机2
较小
较大
较小
较大
电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
3. 电功
W=UIt
“U”表示电压，国际单位是伏特（V）
“I” 表示电流， 国际单位是安培（A）
“t” 表示通电时间，国际单位是秒（s）
“W”表示电功，国际单位是焦耳（J）
　 研究表明：
1J=1V·A·s
例题：有一只白炽灯接在220V的家庭电路中，通过它的电流为0.45A，计算这只灯使用1h，电流做了多少功？消耗的电能是多少？
解：1h= 3600s
W=UIt=220V×0.45A×3600s=3.56×105J
答：电流做功3.56×105J，消耗电能3.56×105J。
消耗电能
7.13×104J
一只LED灯接在220V的家庭电路中，通过它的电流为0.09A，使用1h。
一只白炽灯接在220V的家庭电路中，通过它的电流为0.45A，使用1h 。
消耗电能
3.56×105J
亮度相同
亮度相同
节约用电，从身边做起！
节能80%
=20%
节电10%
节约用电，从身边做起！
如果长时间不使用，可以切断电源。
节约用电，从身边做起！
计量
电能
电能表
电功
（电流做功）
其他形式的能
W=UIt
实验探究
控制变量法
转换法
来源
利用
课堂小结
1.基础性作业：完成“学生资源”中的课后练习。
2.拓展性作业：
测一测：测量家中一个月消耗的电能。
生活小调查：请你调查本地区的阶梯电价、分时电价，了解生活中是如何计费的。
布置作业
