电 压
年 级：九年级 学 科：物理（人教版）
主讲人： 学 校：

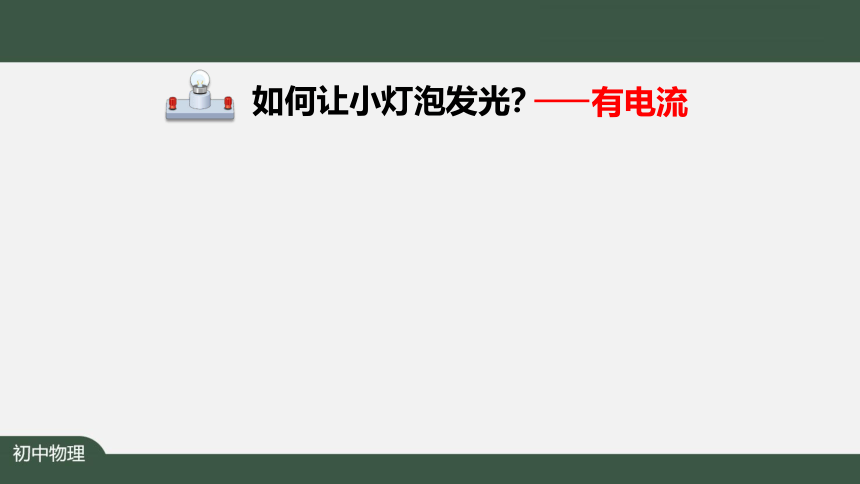

如何让小灯泡发光？
有电流
如何让小灯泡发光？
有电流
电源
电压
一、电压
一、电压

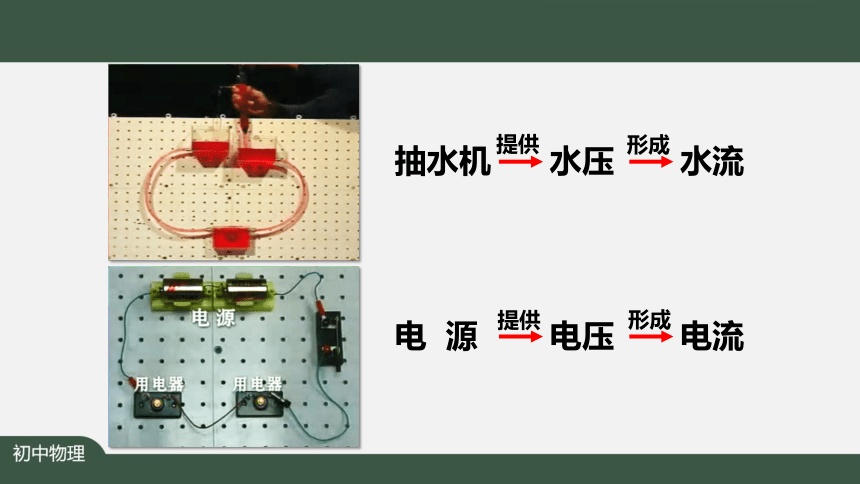

抽水机
水压
水流
提供
形成

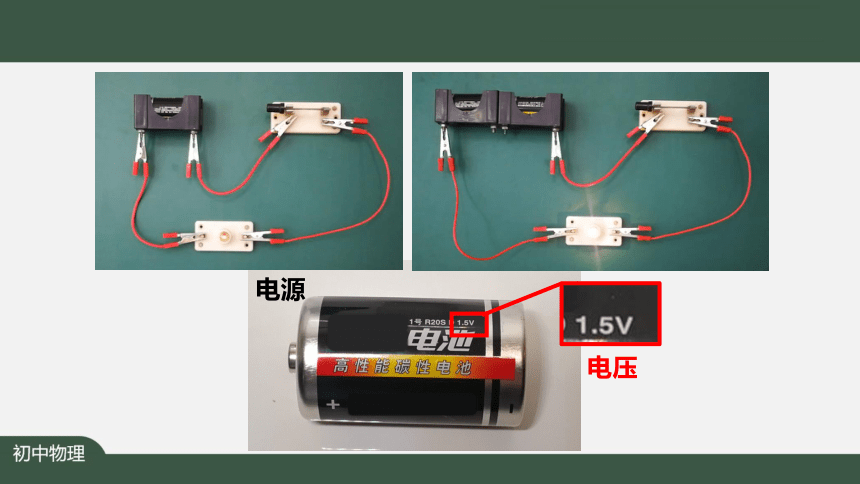

电 源
电压
电流
提供
形成

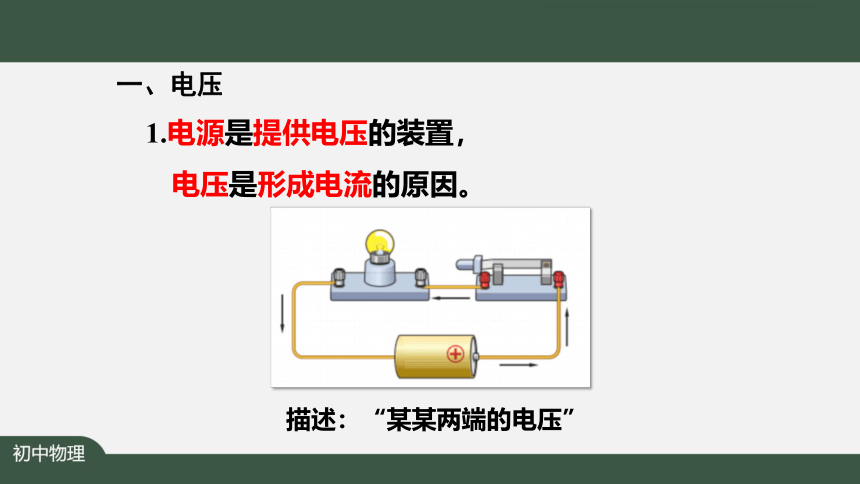

1.电源是提供电压的装置，
电压是形成电流的原因。
描述：“某某两端的电压”
一、电压

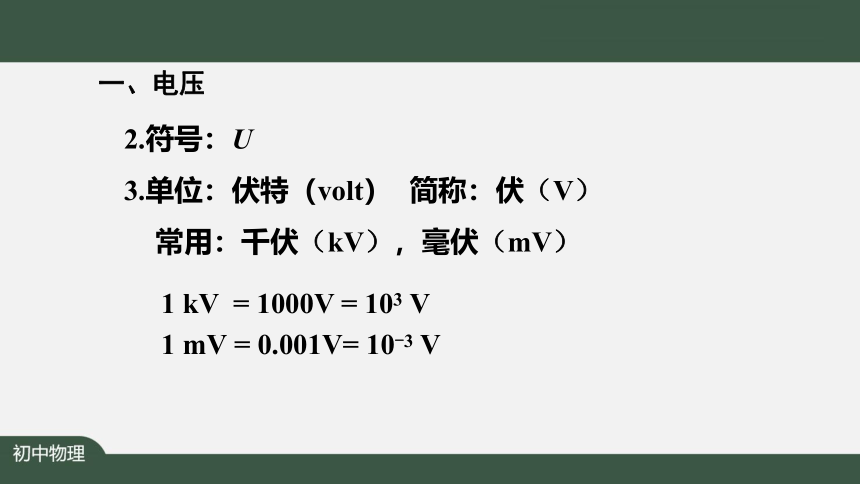

2.符号：U
3.单位：伏特（volt） 简称：伏（V）
常用：千伏（kV），毫伏（mV）
1 kV = 1000V = 103 V
1 mV = 0.001V= 10-3 V
一、电压
亚历山德罗·伏特
1800年发明伏打电堆。
一、电压

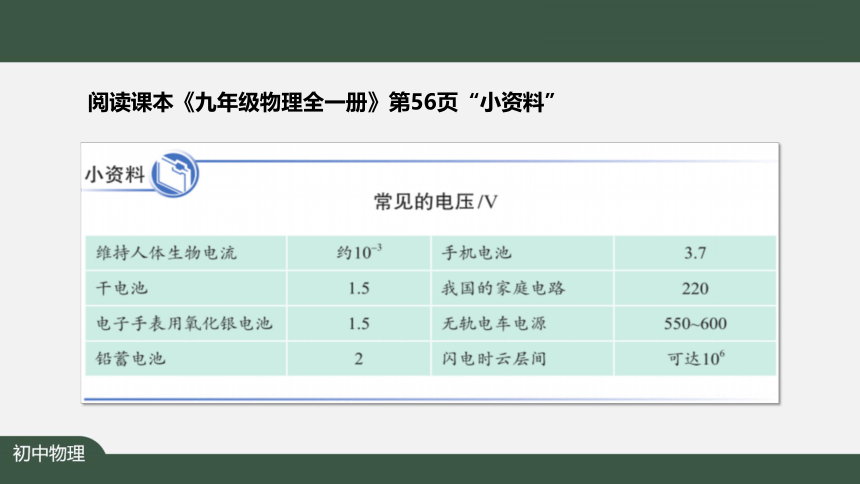

阅读课本《九年级物理全一册》第56页“小资料”

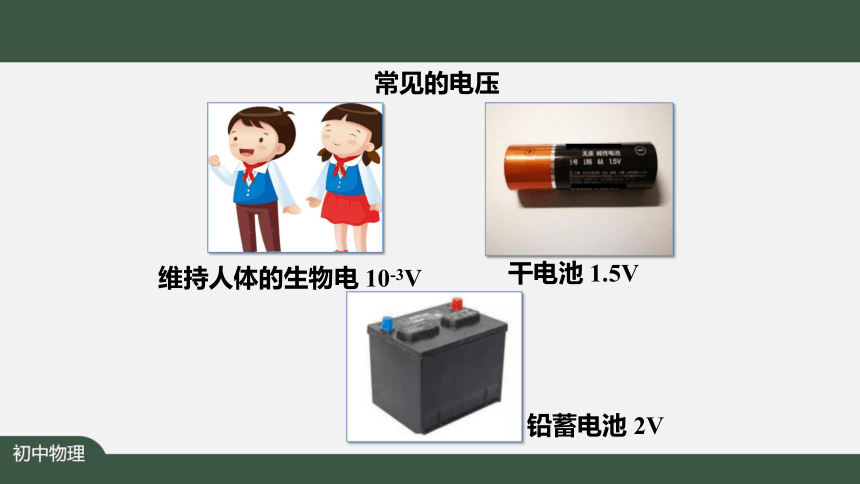

常见的电压
维持人体的生物电 10-3V
干电池 1.5V
铅蓄电池 2V
常见的电压
家庭电路 220V
雷电可达106V
无轨电车电源约600V
1.电压表
电压表和电流表有哪些相同和不同？
二、电压的测量
V
（1）符号：
0~3 V
0~15 V
0.1 V
0.5 V
量程
分度值
（2）电压表的量程和分度值
阅读课本《九年级物理全一册》第57页“小资料”
2.电压表的连接
（1）电压表要与被测用电器________。
并联
√
×
2.电压表的连接
（1）电压表要与被测用电器________。
并联
√
×
2.电压表的连接
（2）必须使电流从_____________流入电压表， 从______________流出。
“+”接线柱
“–”接线柱
I
I
×
指针反打
2.电压表的连接
（3）被测电压不能超过电压表的__________。
最大测量值
2.电压表的连接
0
×
想一想：
如何选择合适的量程？
（1）查看、估计电压值
（2）试触
0
（4）电压表可以直接并联在电源的两极上，测电源电压。
2.电压表的连接
3.电压表的读数
（1）确定所选量程
（2）确定分度值
（3）数格读数
0
U=2.8 V
U甲=2 V
　　练一练：下面三块电压表的读数各是多少？
甲
乙
丙
U乙=12.5 V
U丙=1 V
4. 用电压表测量电压
① 画出实验电路图
？
×
L
S
V
（1）实验：用电压表测量小灯泡两端电压
小灯泡两端电压UL=______V
2.5
② 进行实验
4. 用电压表测量电压
① 画出实验电路图
（2）实验：用电压表测量电源两端电压
？
×
L
S
V
电源两端电压U=______V
2.5
② 进行实验
小灯泡两端电压
UL= 2.5V
电源两端电压
U = 2.5V
×
L
S
V
×
L
S
V
×
L
S
V
×
L
S
V
×
L
S
V
×
L
S
V
①有电流通过用电器，用电器的两端一定有电压吗？
想一想：
②用电器两端有电压，一定有电流通过用电器吗？
想一想：
拓展知识：土豆电池
拓展知识：水果电池
一、电压
1. 电压是形成电流的原因，电源是提供电压的装置。
2. 符号: U
3. 单位: 伏特，符号是V。
课堂小结
1. 电压表
2. 电压表的连接
（1）与被测用电器并联
（2）电流从正接线柱流入，从负接线柱流出
（3）被测电压不能超过电压表的最大测量值
（4）电压表可以直接并联在电源两极，
测电源电压。
二、电压的测量
课堂小结
课堂小结
3. 电压表的读数
4. 实验：用电压表测电压
二、电压的测量
布置作业
1.基础性作业：完成“学生资源”中的课后练习。
2.拓展性作业：制作水果电池。
