热 机
年 级：九年级 学 科：物理（人教版）
主讲人： 学 校：

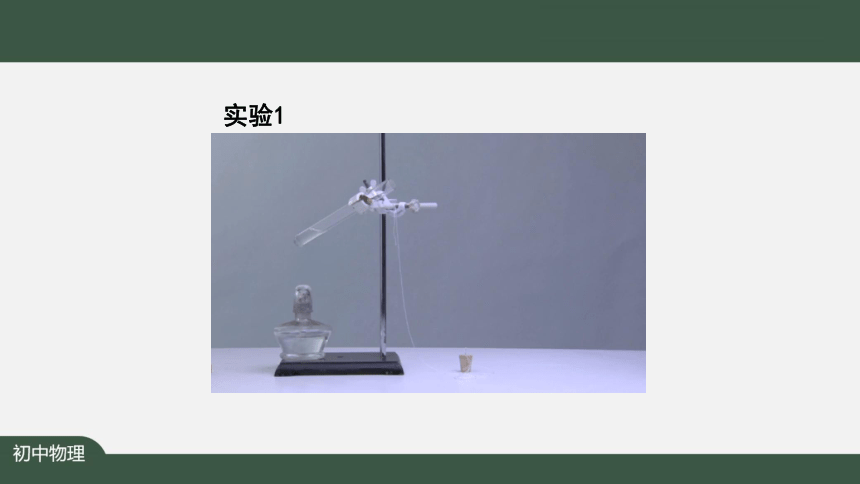

实验1

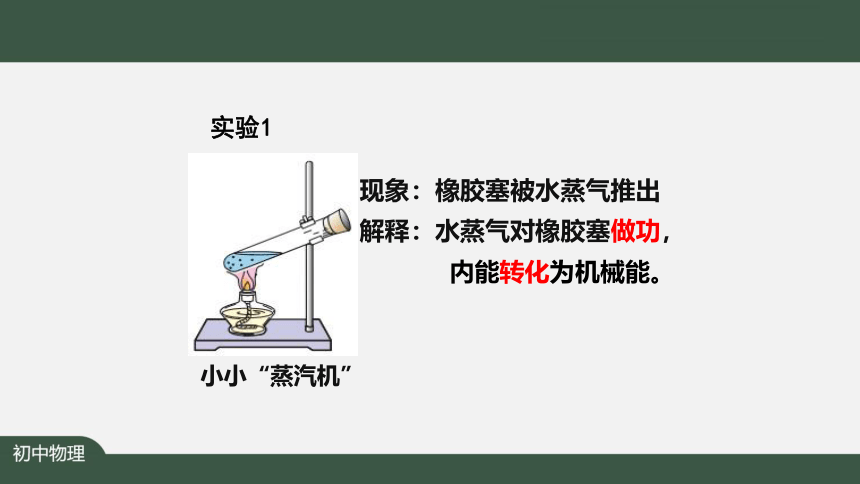

现象：橡胶塞被水蒸气推出
解释：水蒸气对橡胶塞做功，
内能转化为机械能。
小小“蒸汽机”
实验1

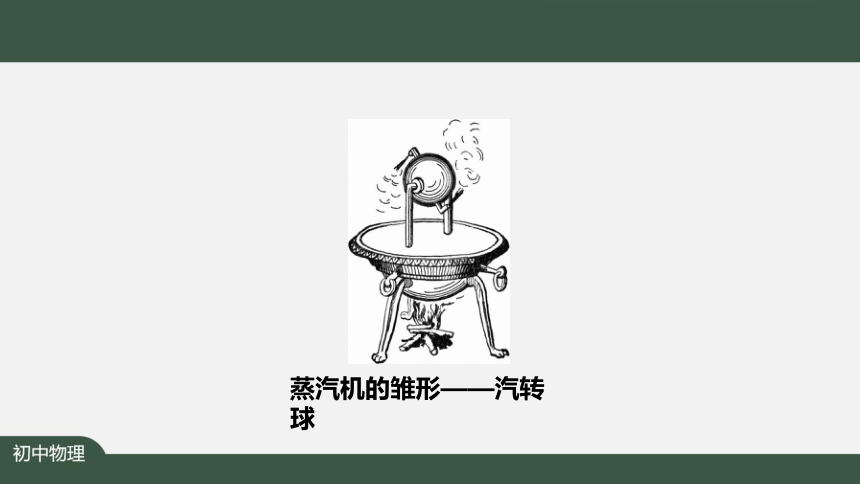

蒸汽机的雏形——汽转球

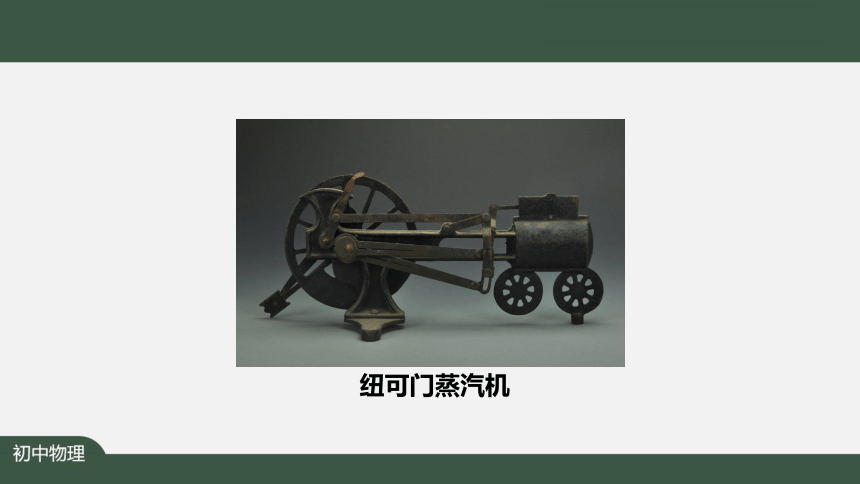

纽可门蒸汽机
瓦特对蒸汽机做出一系列重大改进，使其在工业上得到广泛应用。蒸汽机在之后的一百多年里，对工业的发展起着至关重要的作用。
瓦特开辟了人类利用能源的新时代，标志着第一次工业革命的开始。

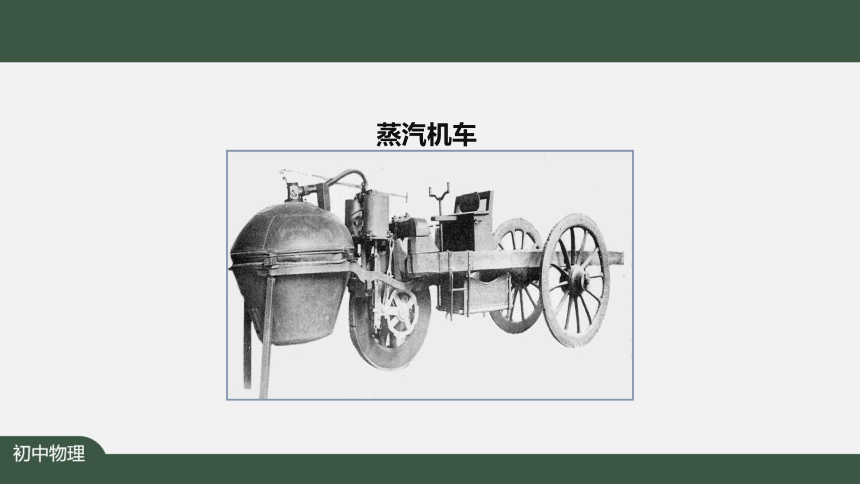

蒸汽机车

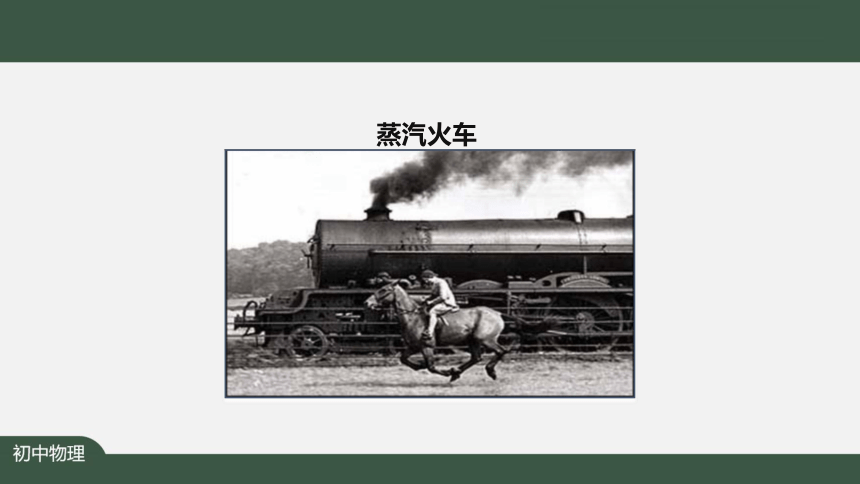

蒸汽火车

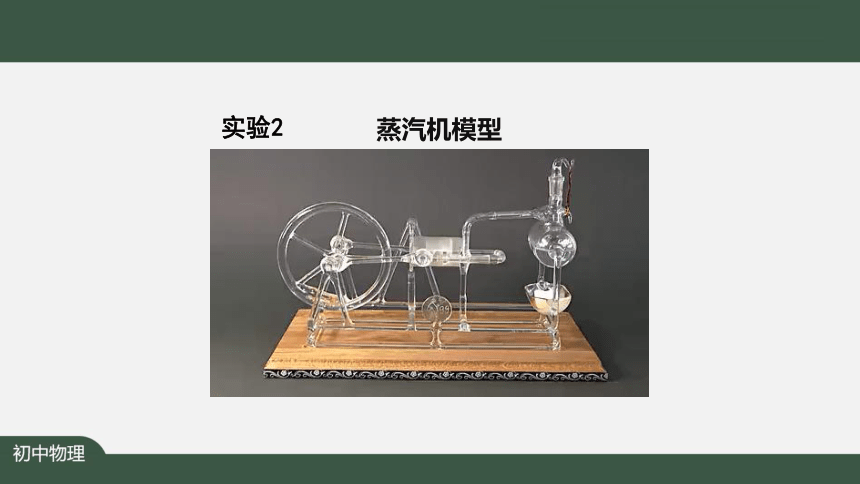

蒸汽机模型
实验2

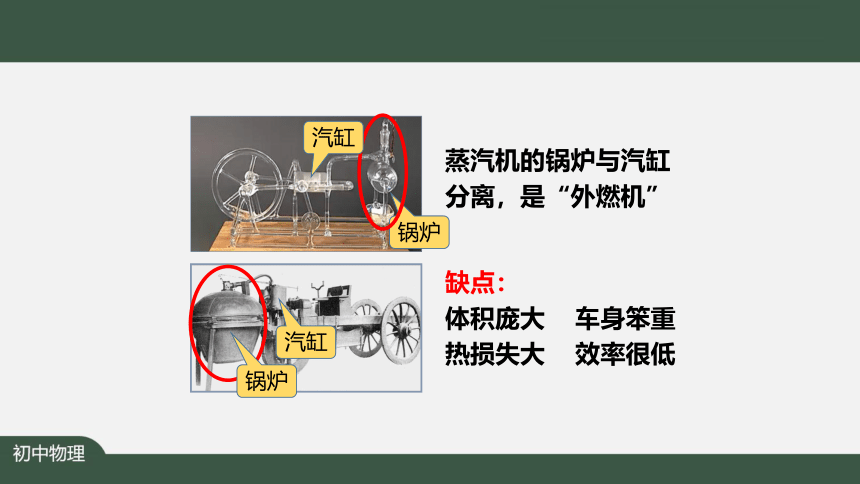

蒸汽机的锅炉与汽缸分离，是“外燃机”
锅炉
锅炉
汽缸
汽缸
缺点：
体积庞大 车身笨重
热损失大 效率很低
实验3

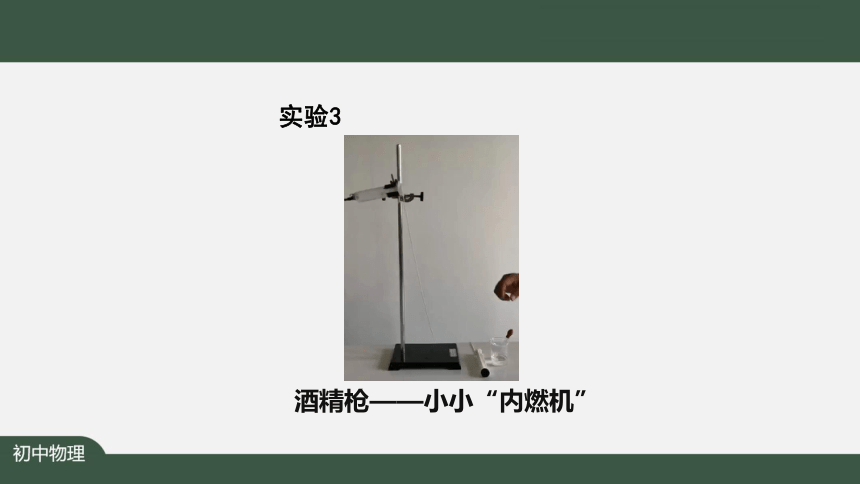

酒精枪——小小“内燃机”
电子打火器
酒精枪——小小“内燃机”
实验3
酒精枪——小小“内燃机”
实验3
内燃机——
燃料直接在发动机汽缸内燃烧产生动力的机械
最早的内燃机汽车
（1886年）
汽缸
奔驰1号
优点：
体积小 重量轻
启动快 效率高
内燃机分类：汽油机和柴油机
以汽油为燃料的叫汽油机
以柴油为燃料的叫柴油机
汽油机的剖面图
汽油机
冲程——活塞在汽缸内往复运动时，从汽缸
一端运动到另一端的过程
多数汽油机是由吸气、压缩、 做功、排气四个冲程的不断
循环来保证连续工作的。
进气门打开，排气门关闭
第一个冲程——吸气冲程
活塞向下运动
汽油和空气的混合物
进入汽缸
吸气冲程
第二个冲程——压缩冲程
进气门和排气门都关闭
活塞向上运动
机械能转化为内能
燃料混合物被压缩
压缩冲程
第三个冲程——做功冲程
●火花塞产生电火花
燃料猛烈燃烧，产生高温高压燃气
●高温高压燃气推动活塞向下运动
对外做功
●燃气的内能转化为活塞的机械能
●进气门和排气门都关闭
做功冲程
第四个冲程——排气冲程
进气门关闭，排气门打开
活塞向上运动
废气排出汽缸
排气冲程
图1
图4
你能写出对应冲程的名称吗？
图2
图3
图1
你能写出对应冲程的名称吗？
做功冲程
图1
图4
你能写出对应冲程的名称吗？
图2
图3
做功冲程
图2
你能写出对应冲程的名称吗？
排气冲程
图1
图4
你能写出对应冲程的名称吗？
图2
图3
做功冲程
排气冲程
你能写出对应冲程的名称吗？
图3
吸气冲程
图1
图4
你能写出对应冲程的名称吗？
图2
图3
做功冲程
排气冲程
吸气冲程
你能写出对应冲程的名称吗？
图4
压缩冲程
图1
图4
你能写出对应冲程的名称吗？
图2
图3
做功冲程
排气冲程
吸气冲程
压缩冲程
3
4
1
2
汽车的动力系统
一种内燃机剖面图
现代汽车多采用四缸或六缸发动机
柴油机
柴油机也有吸气、压缩、做功、排气四个冲程
喷油嘴
柴油机
点燃式
压燃式
喷油嘴
汽油机
柴油机
汽油和空气混合物
空气
火花塞
热机——利用内能做功的机械
蒸
汽
机
内
燃
机
喷气发动机
火电站的汽轮机
火箭发动机
热机——利用内能做功的机械
课堂小结
热机
利用内能做功的机械
蒸汽机
内燃机
汽轮机
喷气发动机
汽油机
柴油机
四冲程：吸气、压缩、做功、排气
（机械能转化为内能）
（内能转化为机械能）
课堂小结
汽油机与柴油机的主要区别
种类 汽油机 柴油机
结构 火花塞 喷油嘴
吸入物质 吸入汽油和空气 只吸入空气
点火方式 点燃式 压燃式
