16.4变阻器2021-2022学年人教版 物理九年级全一册 教案

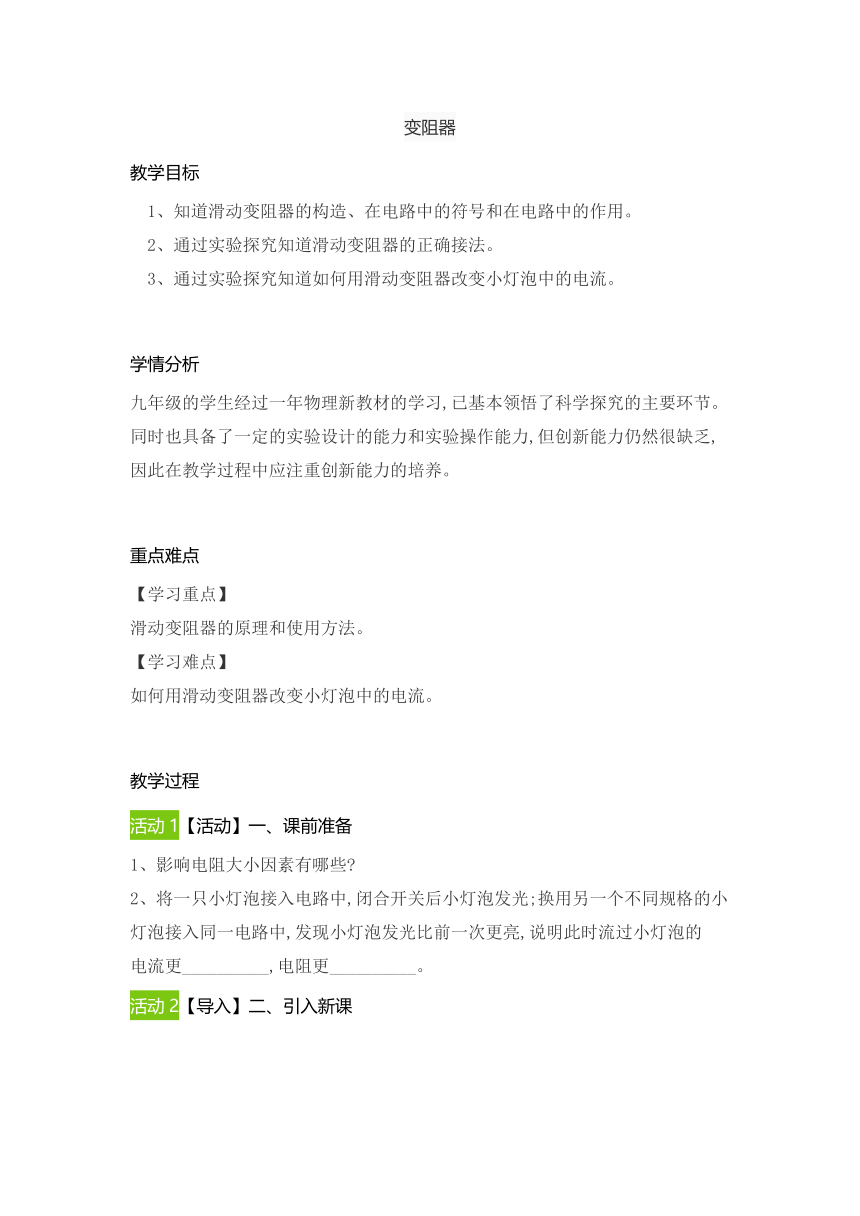

变阻器
教学目标
1、知道滑动变阻器的构造、在电路中的符号和在电路中的作用。
2、通过实验探究知道滑动变阻器的正确接法。
3、通过实验探究知道如何用滑动变阻器改变小灯泡中的电流。
学情分析
九年级的学生经过一年物理新教材的学习,已基本领悟了科学探究的主要环节。同时也具备了一定的实验设计的能力和实验操作能力,但创新能力仍然很缺乏,因此在教学过程中应注重创新能力的培养。
重点难点
【学习重点】
滑动变阻器的原理和使用方法。
【学习难点】
如何用滑动变阻器改变小灯泡中的电流。
教学过程
活动1【活动】一、课前准备
1、影响电阻大小因素有哪些
2、将一只小灯泡接入电路中,闭合开关后小灯泡发光;换用另一个不同规格的小灯泡接入同一电路中,发现小灯泡发光比前一次更亮,说明此时流过小灯泡的
电流更__________,电阻更__________。
活动2【导入】二、引入新课

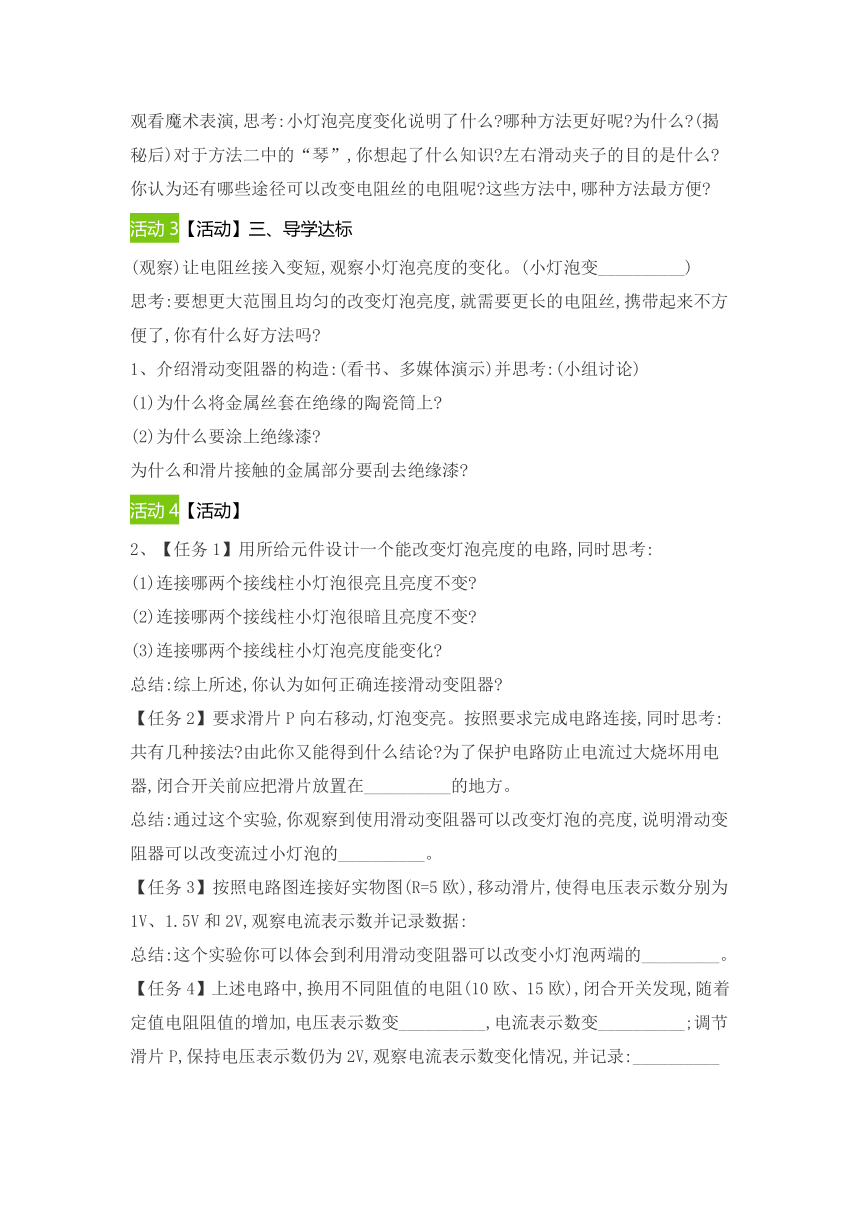

观看魔术表演,思考:小灯泡亮度变化说明了什么 哪种方法更好呢 为什么 (揭秘后)对于方法二中的“琴”,你想起了什么知识 左右滑动夹子的目的是什么 你认为还有哪些途径可以改变电阻丝的电阻呢 这些方法中,哪种方法最方便
活动3【活动】三、导学达标
(观察)让电阻丝接入变短,观察小灯泡亮度的变化。(小灯泡变__________)
思考:要想更大范围且均匀的改变灯泡亮度,就需要更长的电阻丝,携带起来不方便了,你有什么好方法吗
1、介绍滑动变阻器的构造:(看书、多媒体演示)并思考:(小组讨论)
(1)为什么将金属丝套在绝缘的陶瓷筒上
(2)为什么要涂上绝缘漆
为什么和滑片接触的金属部分要刮去绝缘漆
活动4【活动】
2、【任务1】用所给元件设计一个能改变灯泡亮度的电路,同时思考:
(1)连接哪两个接线柱小灯泡很亮且亮度不变
(2)连接哪两个接线柱小灯泡很暗且亮度不变
(3)连接哪两个接线柱小灯泡亮度能变化
总结:综上所述,你认为如何正确连接滑动变阻器
【任务2】要求滑片P向右移动,灯泡变亮。按照要求完成电路连接,同时思考:
共有几种接法 由此你又能得到什么结论 为了保护电路防止电流过大烧坏用电器,闭合开关前应把滑片放置在__________的地方。
总结:通过这个实验,你观察到使用滑动变阻器可以改变灯泡的亮度,说明滑动变阻器可以改变流过小灯泡的__________。
【任务3】按照电路图连接好实物图(R=5欧),移动滑片,使得电压表示数分别为1V、1.5V和2V,观察电流表示数并记录数据:
总结:这个实验你可以体会到利用滑动变阻器可以改变小灯泡两端的_________。
【任务4】上述电路中,换用不同阻值的电阻(10欧、15欧),闭合开关发现,随着定值电阻阻值的增加,电压表示数变__________,电流表示数变__________;调节滑片P,保持电压表示数仍为2V,观察电流表示数变化情况,并记录:__________
总结:这个实验你体会到当定值电阻阻值发生变化时,利用滑动变阻器可以让定值电阻两端电压不变。
活动5【活动】自学教材
3、变阻器的应用:
电位器(台灯调节亮度)、电阻箱......
活动6【练习】四、达标测评
见练习卷
活动7【讲授】五、小结
滑动变阻器在电路中的作用是通过调节滑片,来改变连入电路中电阻丝的__________,来达到改变电阻丝__________的目的,从而改变电路中的__________和改变用电器两端的__________;在闭合开关前将滑片调到阻值最大,还可以对电路起到__________作用;滑动变阻器的使用:“变阻器,并不难;两下定,两上短;一上一下方可变,变大变小看下线。”
活动8【测试】六、作业
教材动手动脑相应练习及达标检测练习卷
