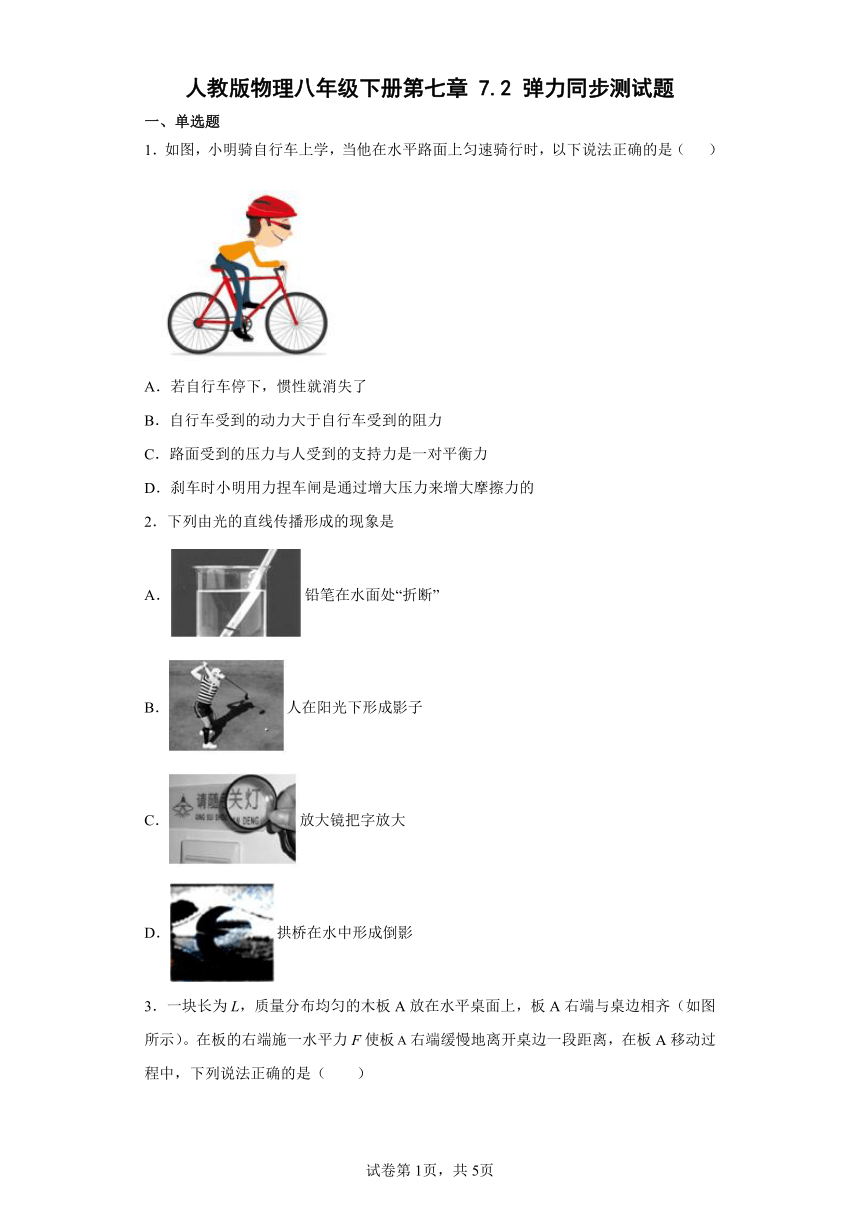

人教版物理八年级下册第七章 7.2 弹力同步测试题
一、单选题
1．如图，小明骑自行车上学，当他在水平路面上匀速骑行时，以下说法正确的是（ ）
A．若自行车停下，惯性就消失了
B．自行车受到的动力大于自行车受到的阻力
C．路面受到的压力与人受到的支持力是一对平衡力
D．刹车时小明用力捏车闸是通过增大压力来增大摩擦力的
2．下列由光的直线传播形成的现象是
A．铅笔在水面处“折断”
B．人在阳光下形成影子
C．放大镜把字放大
D．拱桥在水中形成倒影

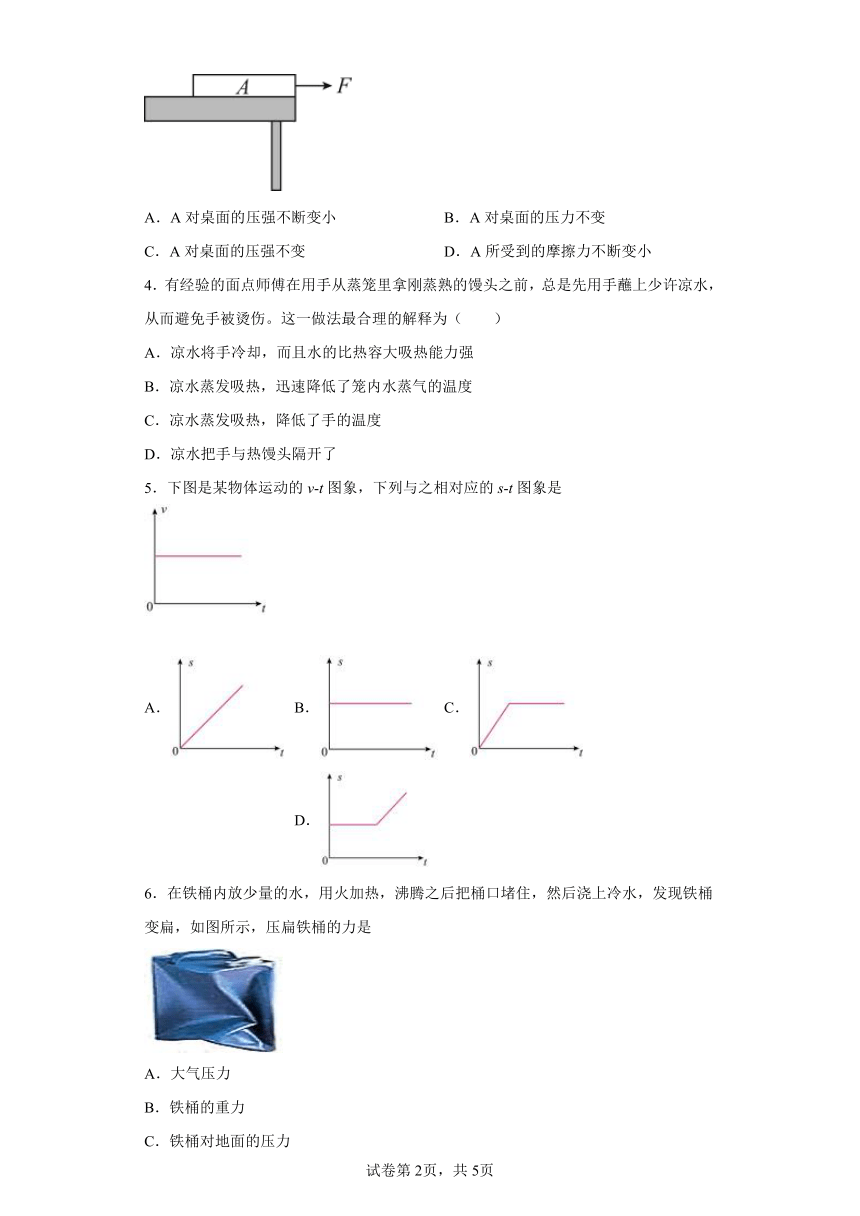

3．一块长为L，质量分布均匀的木板A放在水平桌面上，板A右端与桌边相齐（如图所示）。在板的右端施一水平力F使板右端缓慢地离开桌边一段距离，在板A移动过程中，下列说法正确的是（ ）
A．A对桌面的压强不断变小 B．A对桌面的压力不变
C．A对桌面的压强不变 D．A所受到的摩擦力不断变小
4．有经验的面点师傅在用手从蒸笼里拿刚蒸熟的馒头之前，总是先用手蘸上少许凉水，从而避免手被烫伤。这一做法最合理的解释为（ ）
A．凉水将手冷却，而且水的比热容大吸热能力强
B．凉水蒸发吸热，迅速降低了笼内水蒸气的温度
C．凉水蒸发吸热，降低了手的温度
D．凉水把手与热馒头隔开了
5．下图是某物体运动的v-t图象，下列与之相对应的s-t图象是
A． B． C． D．
6．在铁桶内放少量的水，用火加热，沸腾之后把桶口堵住，然后浇上冷水，发现铁桶变扁，如图所示，压扁铁桶的力是
A．大气压力
B．铁桶的重力
C．铁桶对地面的压力
D．地面对铁桶的支持力

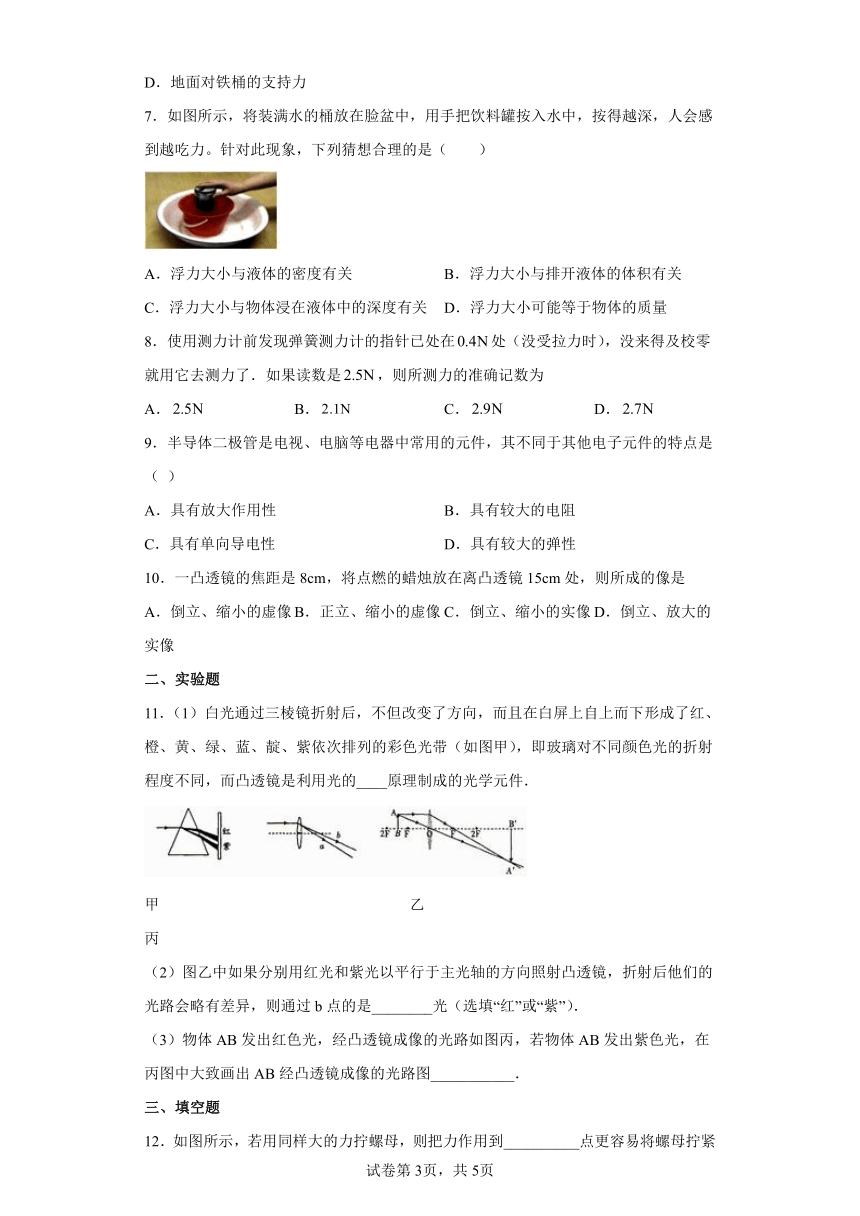

7．如图所示，将装满水的桶放在脸盆中，用手把饮料罐按入水中，按得越深，人会感到越吃力。针对此现象，下列猜想合理的是（ ）
A．浮力大小与液体的密度有关 B．浮力大小与排开液体的体积有关
C．浮力大小与物体浸在液体中的深度有关 D．浮力大小可能等于物体的质量
8．使用测力计前发现弹簧测力计的指针已处在处（没受拉力时），没来得及校零就用它去测力了．如果读数是，则所测力的准确记数为
A． B． C． D．
9．半导体二极管是电视、电脑等电器中常用的元件，其不同于其他电子元件的特点是（ ）
A．具有放大作用性 B．具有较大的电阻
C．具有单向导电性 D．具有较大的弹性
10．一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜15cm处，则所成的像是
A．倒立、缩小的虚像 B．正立、缩小的虚像 C．倒立、缩小的实像 D．倒立、放大的实像
二、实验题
11．（1）白光通过三棱镜折射后，不但改变了方向，而且在白屏上自上而下形成了红、橙、黄、绿、蓝、靛、紫依次排列的彩色光带（如图甲），即玻璃对不同颜色光的折射程度不同，而凸透镜是利用光的____原理制成的光学元件．
甲 乙 丙
（2）图乙中如果分别用红光和紫光以平行于主光轴的方向照射凸透镜，折射后他们的光路会略有差异，则通过b点的是________光（选填“红”或“紫”）．
（3）物体AB发出红色光，经凸透镜成像的光路如图丙，若物体AB发出紫色光，在丙图中大致画出AB经凸透镜成像的光路图___________．
三、填空题

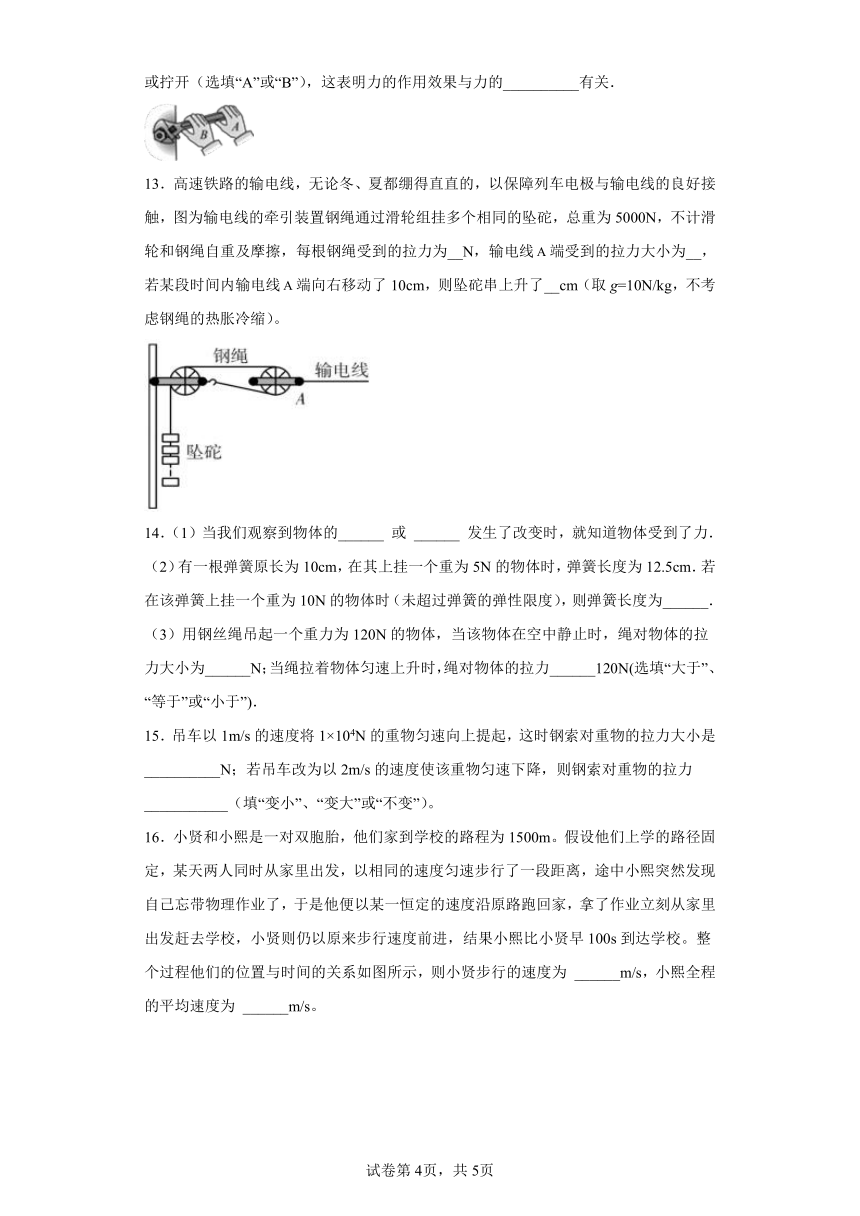

12．如图所示，若用同样大的力拧螺母，则把力作用到__________点更容易将螺母拧紧或拧开（选填“A”或“B”），这表明力的作用效果与力的__________有关．
13．高速铁路的输电线，无论冬、夏都绷得直直的，以保障列车电极与输电线的良好接触，图为输电线的牵引装置钢绳通过滑轮组挂多个相同的坠砣，总重为5000N，不计滑轮和钢绳自重及摩擦，每根钢绳受到的拉力为__N，输电线端受到的拉力大小为__，若某段时间内输电线端向右移动了10cm，则坠砣串上升了__cm（取g=10N/kg，不考虑钢绳的热胀冷缩）。
14．（1）当我们观察到物体的______ 或 ______ 发生了改变时，就知道物体受到了力．
（2）有一根弹簧原长为10cm，在其上挂一个重为5N的物体时，弹簧长度为12.5cm．若在该弹簧上挂一个重为10N的物体时（未超过弹簧的弹性限度），则弹簧长度为______．
（3）用钢丝绳吊起一个重力为120N的物体，当该物体在空中静止时，绳对物体的拉力大小为______N；当绳拉着物体匀速上升时，绳对物体的拉力______120N(选填“大于”、“等于”或“小于”)．
15．吊车以1m/s的速度将1×104N的重物匀速向上提起，这时钢索对重物的拉力大小是__________N；若吊车改为以2m/s的速度使该重物匀速下降，则钢索对重物的拉力___________（填“变小”、“变大”或“不变”）。

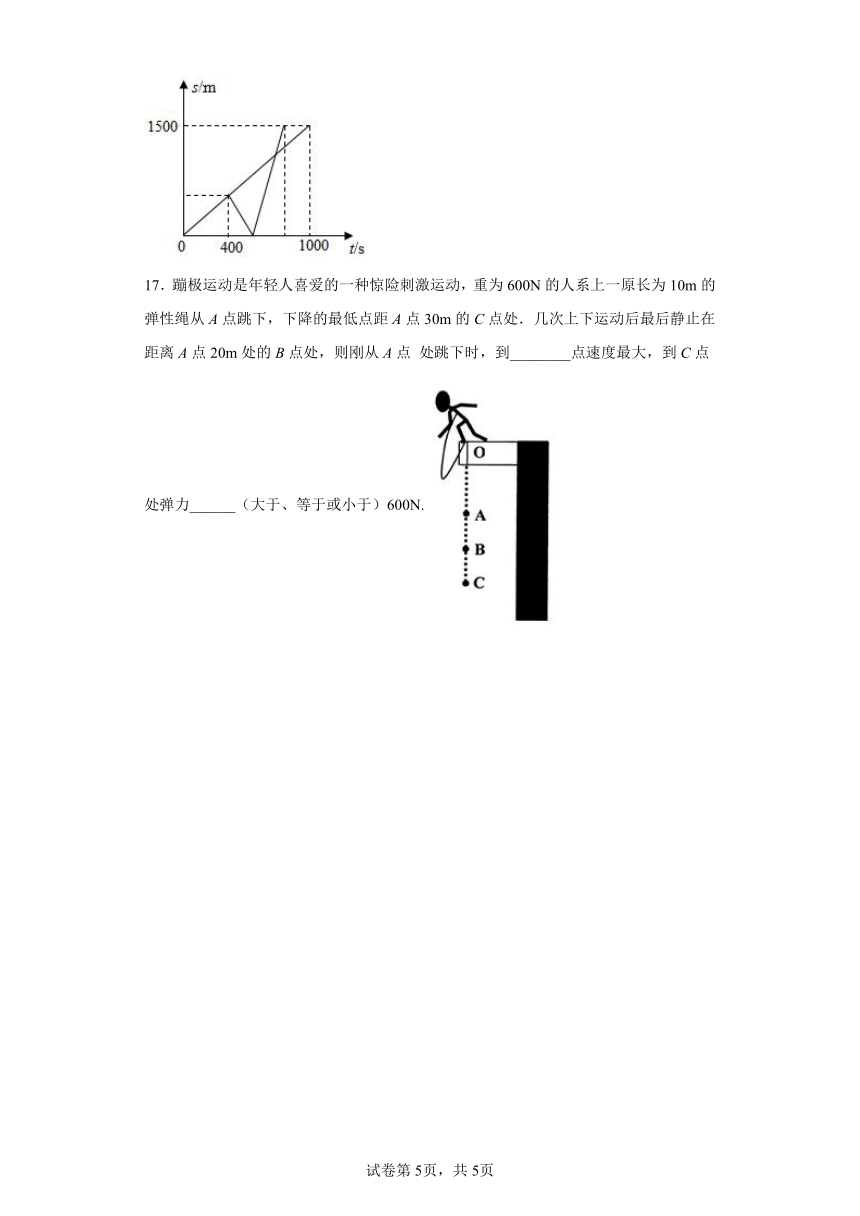

16．小贤和小熙是一对双胞胎，他们家到学校的路程为1500m。假设他们上学的路径固定，某天两人同时从家里出发，以相同的速度匀速步行了一段距离，途中小熙突然发现自己忘带物理作业了，于是他便以某一恒定的速度沿原路跑回家，拿了作业立刻从家里出发赶去学校，小贤则仍以原来步行速度前进，结果小熙比小贤早100s到达学校。整个过程他们的位置与时间的关系如图所示，则小贤步行的速度为 ______m/s，小熙全程的平均速度为 ______m/s。
17．蹦极运动是年轻人喜爱的一种惊险刺激运动，重为600N的人系上一原长为10m的弹性绳从A点跳下，下降的最低点距A点30m的C点处．几次上下运动后最后静止在距离A点20m处的B点处，则刚从A点 处跳下时，到________点速度最大，到C点处弹力______（大于、等于或小于）600N.
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【解析】
【详解】
A．一切物体都有惯性，当自行车停下时，同样具有惯性，故A错误；
B．在平直路面上匀速向前骑行时，自行车受到的动力与阻力是一对平衡力，大小相等，故B错误；
C．路面受到的压力与人受到的支持力没有作用在同一个物体上，不是一对平衡力，故C错误；
D．刹车时用力捏车闸，是在接触面的粗糙程度一定时，通过增大压力来增大摩擦力的，故D正确。
2．B
【解析】
【详解】
A. 铅笔在水面处“折断”，是由于光从水中通过玻璃射向空气中时，在水和玻璃界面、玻璃和空气界面发生折射．故A错误．
B.影子的形成是由于光的直线传播．故B正确．
C. 放大镜把字放大，是由于光在通过凸透镜时，在透镜的两个表面发生折射．故C错误．
D. 倒影的形成是光在水面发生反射．故D错误．
3．B
【解析】
【分析】
【详解】
AC．因在板的右端施一水平力F使板A右端缓慢地离开桌边时，木板与桌面的接触面积变小，受力面积变小，所以，由p= 可知，A对桌面的压强不断变大，故AC错误；
B．因水平面上物体的压力和自身的重力相等，所以，在板A移动过程中，A对桌面的压力不变，故B正确；
D．因滑动摩擦力的大小只与接触面的粗糙程度和压力的大小有关，所以，在板的右端施一水平力F使板A右端缓慢地离开桌边时，压力和接触面的粗糙程度不变，所以，A受到桌面的摩擦力不变，故D错误。
故选B。
4．C
【解析】
【详解】
用手从蒸笼里拿刚蒸熟的馒头之前，先用手蘸上少许凉水，在拿馒头时，凉水蒸发吸热，可以带走手上的热量，降低了手的温度，从而避免手被烫伤，故ABD不符合题意，C符合题意。
故选D。
5．A
【解析】
【详解】
由物体运动的v-t图像可知，物体运动的速度大小不变，做的是匀速运动；下面四幅s-t图像中，A图描述的是物体匀速运动，B图描述的是物体静止，C图描述的是物体先匀速运动后静止，D图描述的是物体先静止后匀速运动，故BCD不符合题意，A符合题意。
故选A。
6．A
【解析】
【分析】
根据题中“在铁桶内放少量的水，用火加热，……压扁铁桶的力是”可知，本题结合生活事例考查了大气压强的存在．大气压强是由于空气具有重力和流动性而产生的，吸盘、吸管吸饮料、覆杯实验等都证明了大气压强的存在；结合生活现象，运用大气压的知识以及力的作用效果进行分析判断．
【详解】
铁桶内放少量的水，用火加热，水沸腾之后把桶口堵住，再浇上冷水，由于温度降低，桶内水蒸气液化，使得铁桶内的气压减小，桶内的压强小于外界大气压，在大气压的作用下，铁桶被压扁了．
故BCD错误，A正确．
7．B
【解析】
【详解】
用手把饮料罐按入水中，手就会感受到竖直向上的浮力，越往下按，浮力越大；把饮料罐按入水中的过程，水面会升高，饮料罐排开水的体积变大；由此可得出猜想：浮力的大小可能与物体排开液体的体积有关。
故选B。
8．B
【解析】
【详解】
使用弹簧测力计前弹簧测力计的指针指在0.4N处，没有调零去测力，就相当于从0.4N处开始测起，弹簧测力计最后的示数为2.5N，所测力的大小就等于2.5N-0.4N=2.1N．
故选B．
9．C
【解析】
【详解】
二极管的导电性能很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，具有单向导电性．故选C.
【点睛】
二极管又叫晶体二极管、半导体二极管，是由半导体材料制成的．它有两根引线，一根叫正极，另一根叫负极．
10．D
【解析】
【详解】
凸透镜的焦距是8cm，把点燃的蜡烛放在距凸透镜15cm处，即2f＞u＞f，根据凸透镜的成像规律应是成倒立、放大的实像，故D正确，选D．
11． 折射 红
【解析】
【详解】
（1）凸透镜是利用光的折射原理制成的光学元件(2)由图可知，红光、紫光对凸透镜的焦距不相同．红色光对凸透镜的焦距大，紫色光对凸透镜的焦距小，这是因为红色光较紫色光偏折能力弱，所以通过b点的是红光．(3)由光的色散现象可知，不同的单色光通过棱镜时的偏折程度不同．凸透镜可以看作是由两个三棱镜组成的，红光的偏折程度最小；紫光的偏折程度最大，所以AB发出紫色光的折射光线在红色光的左边．与经过光心不变的折射光线交于点A″，则A″B″即为AB经凸透镜成像的光路图，如图所示：
点睛：要解答本题需掌握：①白光经三棱镜后，光屏上而下出现了红、橙、黄、绿、蓝、靛、紫的色带，是因为不同颜色的光经玻璃的折射本领不同．由图可以看出：红光的偏折程度小，紫光的偏折程度大，即红光折射能力弱紫光折射能力强．根据不同的单色光通过棱镜时的偏折程度不同，确定紫光的折射光线，然后即可作图；
12． A 作用点
【解析】
【详解】
用同样大小的力在图中A点和B点拧螺母，在A点力臂大，力矩大，更容易拧紧或拧开，这表明力的作用效果与力的作用点有关．
13． 5000 1×104N 20
【解析】
【详解】
[1]不计滑轮和钢绳自重及摩擦，则每根钢绳受到拉力等于坠砣的总重力，为；
[2]由图知滑轮组承担端拉力的绳子股数，不计滑轮和钢绳自重及摩擦，则
所以输电线端受到的拉力大小
[3]图中坠砣挂在钢绳的自由端，且，输电线端向右移动，坠砣上升，则坠砣串上升高度
14． 形状 运动状态 15cm 120N 等于
【解析】
【详解】
（1）力的作用效果有两个：形状发生改变或运动状态改变，当我们观察到物体的形状或运动状态发生了改变时，就知道物体受到了力．（2）一弹簧秤原长是10cm，挂5N物体时弹簧长度为12.5cm，则受1N时弹簧拉伸的长度是(12.5-10)÷5＝0.5cm，若挂10N物体时弹簧长度＝10cm+0.5cm×10＝15cm．（3）物体吊在空中静止，处于平衡状态，受力平衡，所以物体受到的拉力和重力是一对平衡力，故F＝G＝120N；物体以不同的速度匀速上升；即物体做匀速直线运动，因此处于平衡状态，受力平衡，拉力和重力仍是一对平衡力，所以F＝G＝1200N.
15． 1×104 不变
【解析】
【详解】
[1]被吊车吊着的重物，受竖直向上的拉力F，竖直向下的重力G作用；重物静止或匀速上升或匀速下降，都处于平衡状态，所以钢索对重物的拉力F与重力G是一对平衡力，由平衡条件得：F与G是一对平衡力，大小相等，方向相反。所以钢索对重物的拉力为
F=G=1×104 N
[2]吊车改为以2m/s的速度使该重物匀速下降，处于平衡状态，所以钢索对重物的拉力F与重力G是一对平衡力，重力大小不变，故钢索对重物的拉力不变。
16． 1.5 1.7
【解析】
【详解】
[1]小贤一直匀速步行，故图中倾斜直线表示小贤的运动情况，小熙返回后又从家里出发赶去学校，故另一图线表示小熙的运动情况。小贤步行的路程s＝1500m，所用时间t＝1000s，小贤步行的速度
[2]小熙走的路程s＝1500m，所用时间
平均速度
17． B 大于
【解析】
【详解】
人最后静止在距离A点20m处的B点处，人在B点时，受到平衡力作用，重力和弹性绳的弹力等大、反向、共线，B点是人的平衡位置，则刚从A点 处跳下时，到B点速度最大；C点是最低点，距A点30m，比B点低10m，弹性绳比B点多伸长10m，因此C点的弹力大于重力，即弹力大于600N.
答案第1页，共2页
答案第1页，共2页
