河北省邢台市威县九年级（下）开学质量检测物理试题（word版含答案）

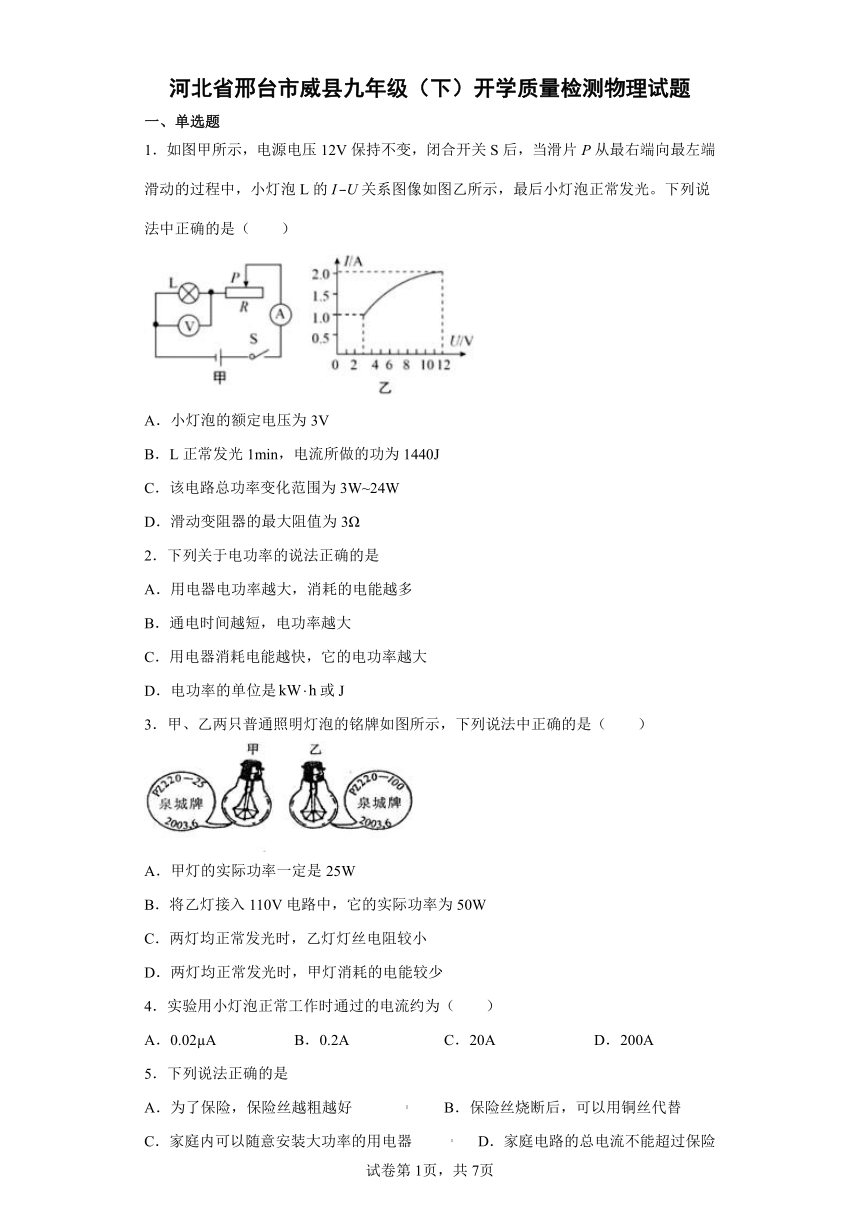

河北省邢台市威县九年级（下）开学质量检测物理试题
一、单选题
1．如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡L的I-U关系图像如图乙所示，最后小灯泡正常发光。下列说法中正确的是（　　）
A．小灯泡的额定电压为3V
B．L正常发光1min，电流所做的功为1440J
C．该电路总功率变化范围为3W~24W
D．滑动变阻器的最大阻值为3Ω
2．下列关于电功率的说法正确的是
A．用电器电功率越大，消耗的电能越多
B．通电时间越短，电功率越大
C．用电器消耗电能越快，它的电功率越大
D．电功率的单位是或J
3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（　　）
A．甲灯的实际功率一定是25W
B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，乙灯灯丝电阻较小
D．两灯均正常发光时，甲灯消耗的电能较少
4．实验用小灯泡正常工作时通过的电流约为（　　）
A．0.02 A B．0.2A C．20A D．200A
5．下列说法正确的是
A．为了保险，保险丝越粗越好 B．保险丝烧断后，可以用铜丝代替
C．家庭内可以随意安装大功率的用电器 D．家庭电路的总电流不能超过保险丝的额定电流

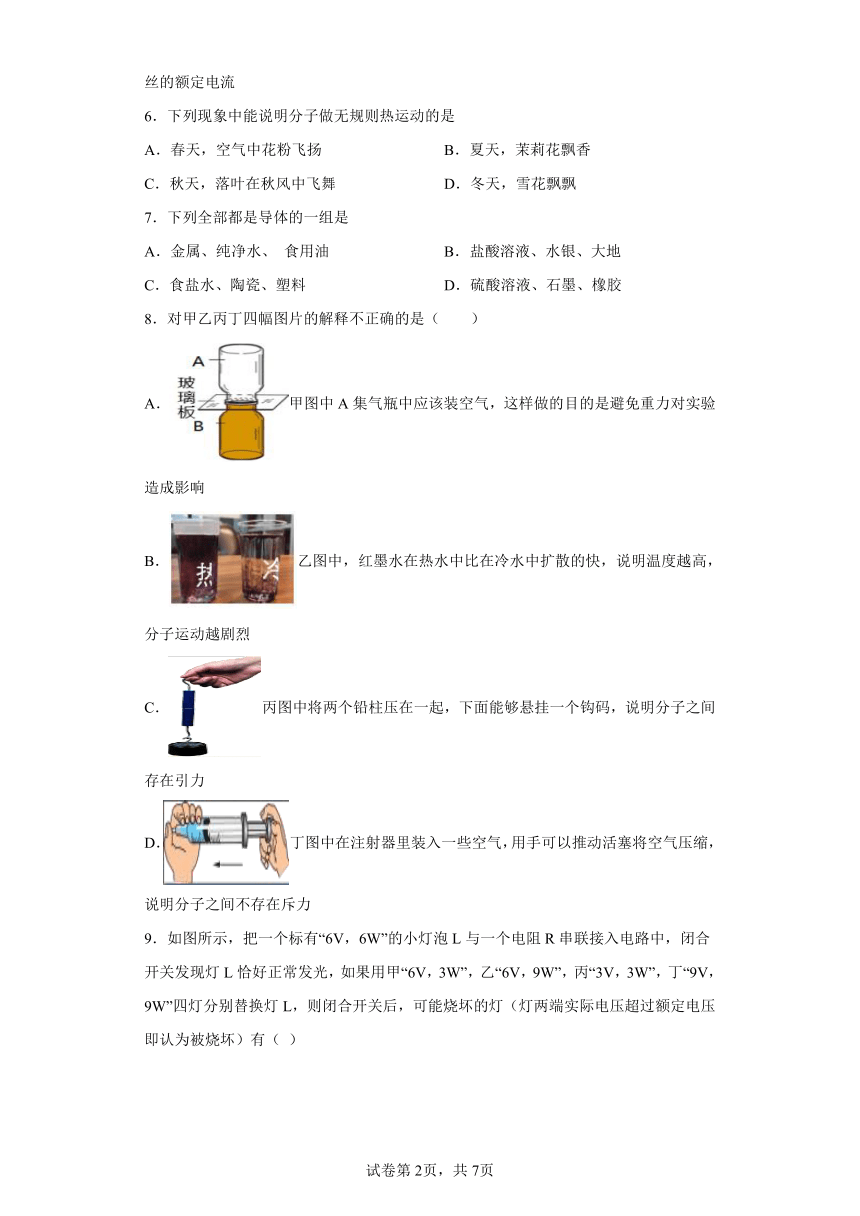

6．下列现象中能说明分子做无规则热运动的是
A．春天，空气中花粉飞扬 B．夏天，茉莉花飘香
C．秋天，落叶在秋风中飞舞 D．冬天，雪花飘飘
7．下列全部都是导体的一组是
A．金属、纯净水、 食用油 B．盐酸溶液、水银、大地
C．食盐水、陶瓷、塑料 D．硫酸溶液、石墨、橡胶
8．对甲乙丙丁四幅图片的解释不正确的是（　　）
A．甲图中A集气瓶中应该装空气，这样做的目的是避免重力对实验造成影响
B．乙图中，红墨水在热水中比在冷水中扩散的快，说明温度越高，分子运动越剧烈
C．丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在引力
D．丁图中在注射器里装入一些空气，用手可以推动活塞将空气压缩，说明分子之间不存在斥力

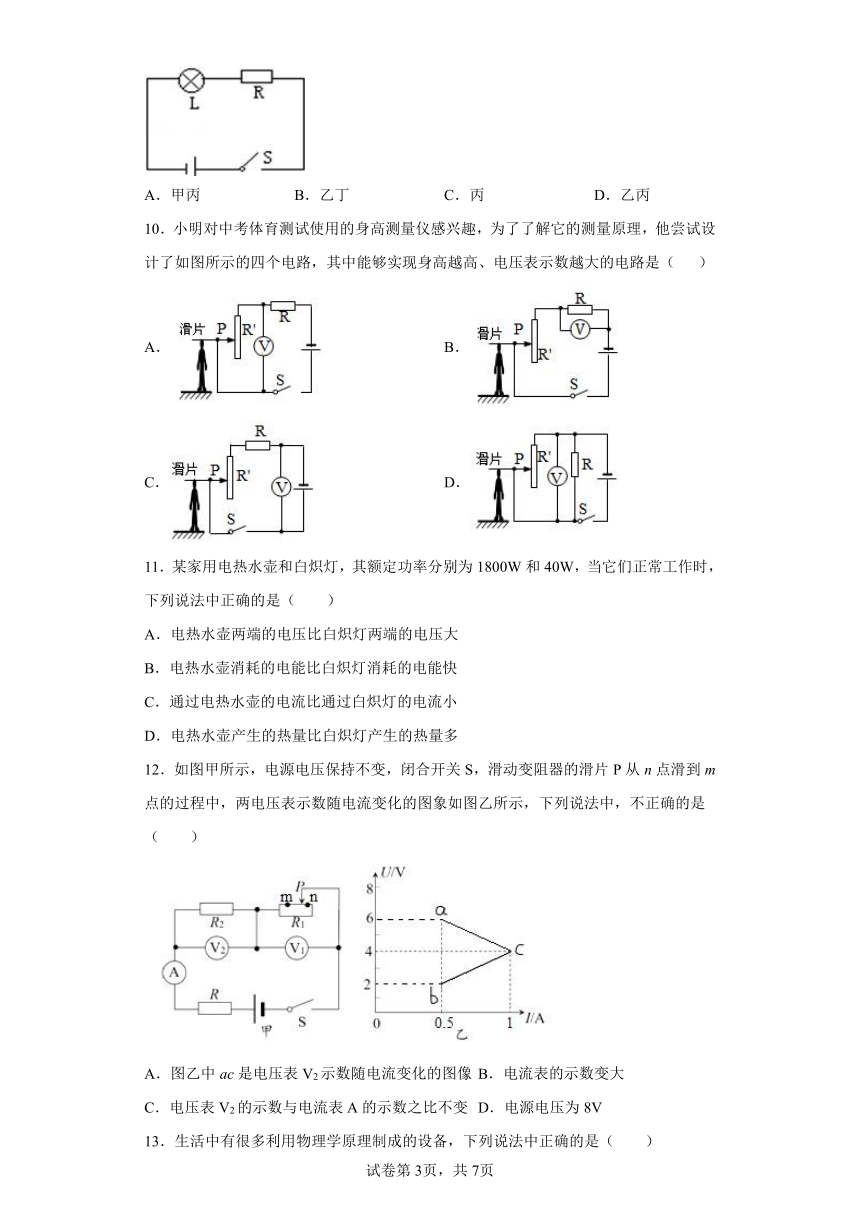

9．如图所示，把一个标有“6V，6W”的小灯泡L与一个电阻R串联接入电路中，闭合开关发现灯L恰好正常发光，如果用甲“6V，3W”，乙“6V，9W”，丙“3V，3W”，丁“9V，9W”四灯分别替换灯L，则闭合开关后，可能烧坏的灯（灯两端实际电压超过额定电压即认为被烧坏）有（ ）
A．甲丙 B．乙丁 C．丙 D．乙丙
10．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A． B．
C． D．
11．某家用电热水壶和白炽灯，其额定功率分别为1800W和40W，当它们正常工作时，下列说法中正确的是（　　）
A．电热水壶两端的电压比白炽灯两端的电压大
B．电热水壶消耗的电能比白炽灯消耗的电能快
C．通过电热水壶的电流比通过白炽灯的电流小
D．电热水壶产生的热量比白炽灯产生的热量多
12．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从n点滑到m点的过程中，两电压表示数随电流变化的图象如图乙所示，下列说法中，不正确的是（　　）
A．图乙中ac是电压表V2示数随电流变化的图像 B．电流表的示数变大
C．电压表V2的示数与电流表A的示数之比不变 D．电源电压为8V

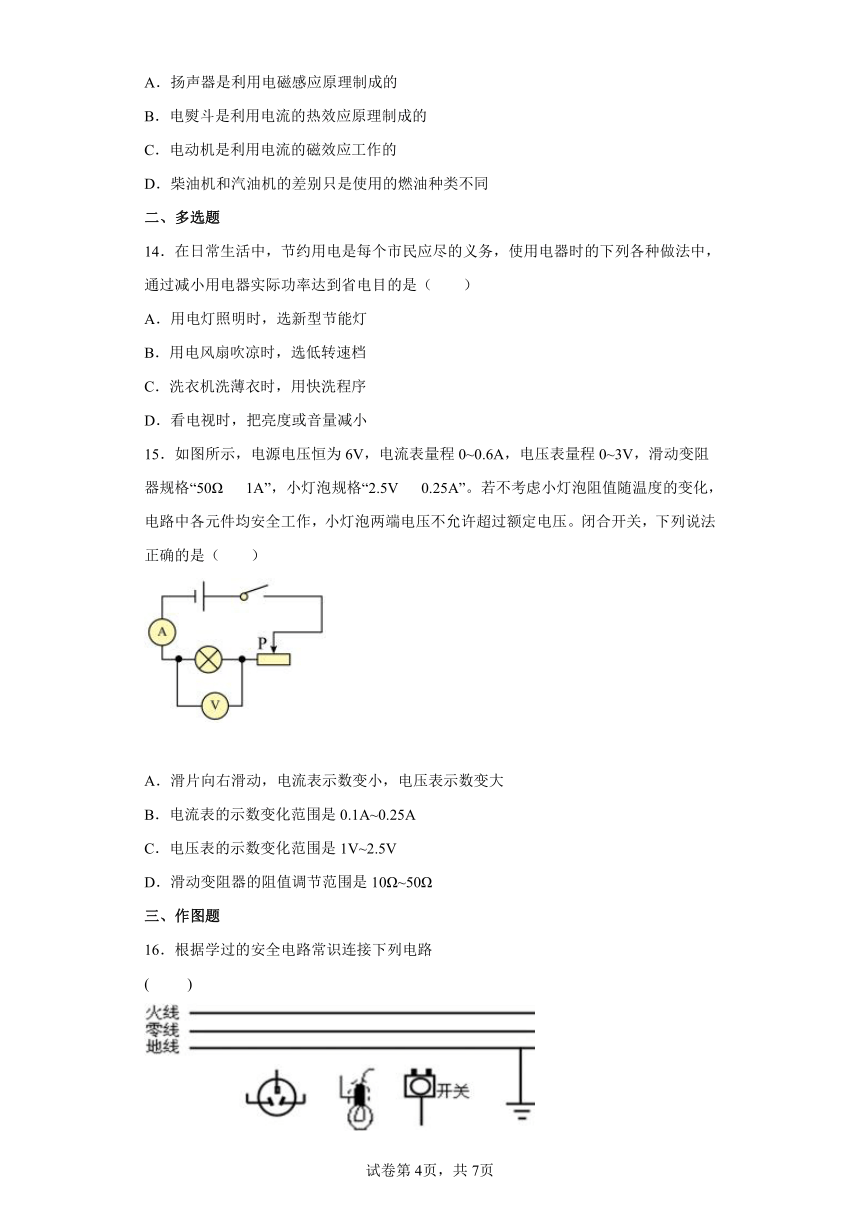

13．生活中有很多利用物理学原理制成的设备，下列说法中正确的是（　　）
A．扬声器是利用电磁感应原理制成的
B．电熨斗是利用电流的热效应原理制成的
C．电动机是利用电流的磁效应工作的
D．柴油机和汽油机的差别只是使用的燃油种类不同
二、多选题
14．在日常生活中，节约用电是每个市民应尽的义务，使用电器时的下列各种做法中，通过减小用电器实际功率达到省电目的是（　　）
A．用电灯照明时，选新型节能灯
B．用电风扇吹凉时，选低转速档
C．洗衣机洗薄衣时，用快洗程序
D．看电视时，把亮度或音量减小
15．如图所示，电源电压恒为6V，电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.25A”。若不考虑小灯泡阻值随温度的变化，电路中各元件均安全工作，小灯泡两端电压不允许超过额定电压。闭合开关，下列说法正确的是（　　）
A．滑片向右滑动，电流表示数变小，电压表示数变大
B．电流表的示数变化范围是0.1A~0.25A
C．电压表的示数变化范围是1V~2.5V
D．滑动变阻器的阻值调节范围是10Ω~50Ω
三、作图题
16．根据学过的安全电路常识连接下列电路
( )

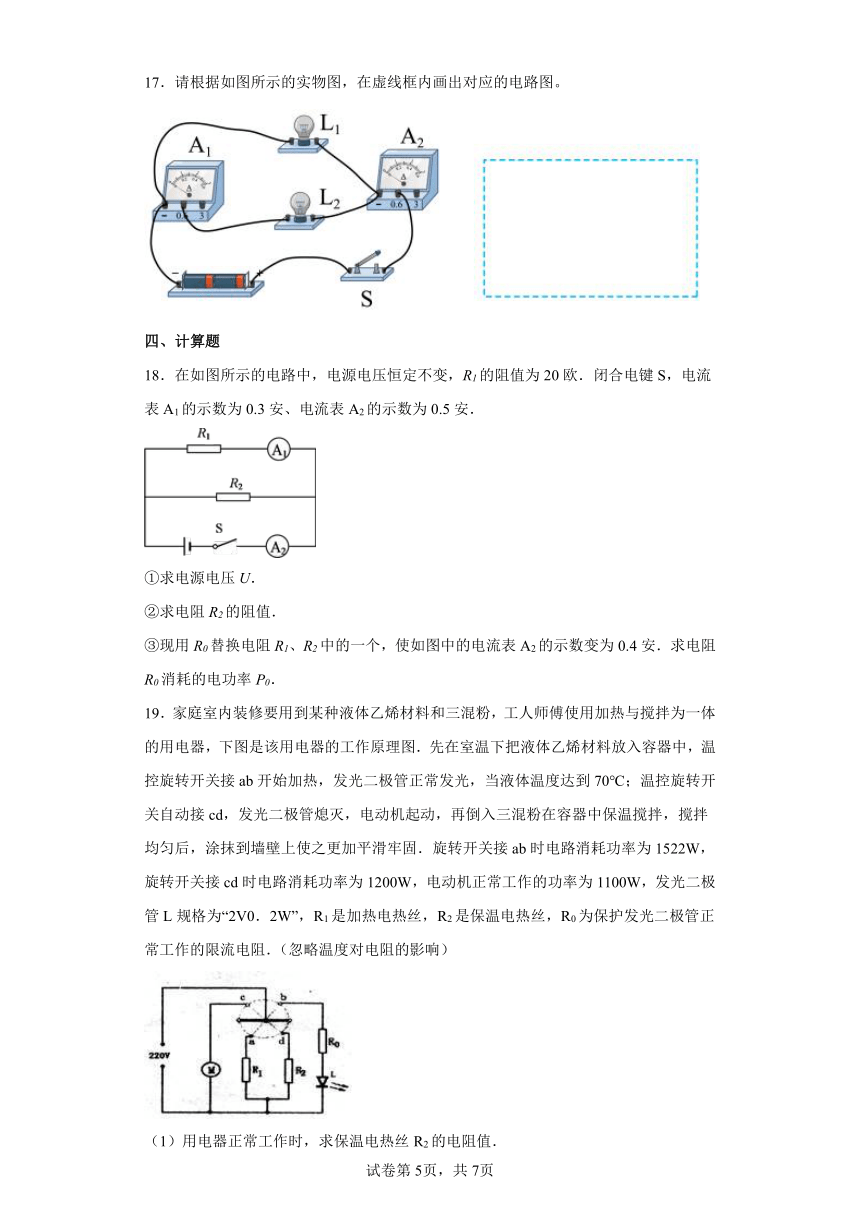

17．请根据如图所示的实物图，在虚线框内画出对应的电路图。
四、计算题
18．在如图所示的电路中，电源电压恒定不变，R1的阻值为20欧．闭合电键S，电流表A1的示数为0.3安、电流表A2的示数为0.5安．
①求电源电压U．
②求电阻R2的阻值．
③现用R0替换电阻R1、R2中的一个，使如图中的电流表A2的示数变为0.4安．求电阻R0消耗的电功率P0．
19．家庭室内装修要用到某种液体乙烯材料和三混粉，工人师傅使用加热与搅拌为一体的用电器，下图是该用电器的工作原理图．先在室温下把液体乙烯材料放入容器中，温控旋转开关接ab开始加热，发光二极管正常发光，当液体温度达到70℃；温控旋转开关自动接cd，发光二极管熄灭，电动机起动，再倒入三混粉在容器中保温搅拌，搅拌均匀后，涂抹到墙壁上使之更加平滑牢固．旋转开关接ab时电路消耗功率为1522W，旋转开关接cd时电路消耗功率为1200W，电动机正常工作的功率为1100W，发光二极管L规格为“2V0．2W”，R1是加热电热丝，R2是保温电热丝，R0为保护发光二极管正常工作的限流电阻．（忽略温度对电阻的影响）
（1）用电器正常工作时，求保温电热丝R2的电阻值．
（2）液体乙烯材料质量为6kg，初温为20℃，求温控旋转开关接ab开始加热到刚接cd时，液体乙烯材料吸收了多少热量【C液=1．8×103J／（kg℃）】
（3）温控旋转开关接ab开始加热到刚接cd时，电路正常工作了6分40秒，该过程中加热电热丝产生的热量为多少
五、实验题
20．在测额定电压为3.8V的小灯泡(电阻大约为10Ω)额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V。
(1)请将实物甲电路连接完整(要求：滑动变阻器的滑片向右移动时小灯泡变亮). ______
(2)若在连接电路时，有A(5Ω 1A)、 B(10Ω 5A)和C(15Ω 0.2A)三个滑动变阻器可供选择，则应该选择变阻器______ (选填“A”、“B”或“C”)连入电路，才能保证实验顺利进行；
(3)若没有电流表，小莉想利用一个电压表和一个电阻箱测量小灯泡的额定功率。她选择了满足实验要求的实验器材，并按照如图乙所示的电路图连接好实物。以下是她设计的实验方案，请将它补充完整：
①闭合开关S、S1移动变阻器的滑片P，使电压表示数为3.8V；
②下一步操作是：______，使电压表示数为3.8V时，读出电阻箱连入电路的阻值R0；
③利用上述测量出的物理量及已知量，写出小灯泡额定功率的表达式是：P= ______。
六、填空题
21．如图所示，在气缸 A 中密封有压缩空气，B 是一个被销钉 K 锁住的活塞，C 是一个灵敏温度计．若活塞与气缸壁间没有摩擦，当把销钉拔出后，将看 到的现象
（1）活塞将向__________（选填“上”、“下”、“左”、“右”）运动；
（2）温度计的示数将______（选填“增大”、“减少”或“保持不变”），因为_______．
22．工厂里经常使用静电除尘技术，用一块带电的金属板，把浮尘吸附在金属板上，静电除尘的原理是_____．毛皮与橡胶棒摩擦后，用毛皮靠近轻小球，轻小球被排斥，则该轻小球带_____电．
23．两只定值电阻R1和R2的I-U图像如下图所示 当把这两只电阻并联接在3V电源上时，通过干路的电流是____A，在相同时间内，产生的热量更多的是___ （选填“R1”或“R2”）
24．如图是小军家的电能表，让“220V 1200W”的用电器单独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为___________J，电能表的示数变为___________kW h。
25．如图所示电路，电阻R1=2Ω，R2=3Ω．当闭合开关S，电流表A1的示数________ （选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于________Ω．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【分析】
【详解】
A．电源电压为12V，当滑片滑到最左端时，灯泡正常发光，此时滑动变阻器接入阻值为0，即灯泡两端电压为12V，故A错误；
B．由图乙，当灯泡两端电压为12V时正常发光，此时电流为2A，当L正常发光1min，电流所做的功为
故B正确；
C．由图乙，电流的范围为1A~2A，故该电路总功率变化范围为
故C错误；
D．由图乙，当电流值最小为1A时，滑动变阻器接入阻值最大，此时灯泡两端电压为3V，滑动变阻器两端电压为
滑动变阻器阻值为
故D错误。
故选B。
2．C
【解析】
【详解】
A．由W=Pt可知，用电器消耗的电能与电功率和工作时间有关，电功率大，消耗的电能不一定多，不符合题意；
B．由P=可知，电功率的大小与消耗的电能和工作时间有关，不知消耗的电能，只知用电器工作时间的长短，无法判断它的电功率越的大小，不符合题意；
C．电功率是描述用电器消耗电能快慢的物理量，用电器的电功率越大，它消耗电能越快，符合题意；
D．电能的单位是或J，不符合题意．
3．C
【解析】
【详解】
A．灯泡只有在额定电压下工作时，灯泡甲的功率才是25W，故A错误；
B．不考虑温度影响灯泡电阻时，乙灯的电阻为
乙灯接入110V电路中，实际功率为
故B错误；
C．由B可知，乙灯的电阻为484Ω，则甲灯的电阻为
所以甲灯的电阻大于乙灯的电阻，故C正确；
D．根据可知，消耗电能的多少还与工作时间有关，所以无法判断消耗电能多少，故D错误。
故选C。
4．B
【解析】
【详解】
实验用小灯泡的额定电压约2.5V左右，其电阻约为10，所以灯泡正常工作时通过的电流约为
I===0.25A
故选B。
5．D
【解析】
【详解】
A、如果选择太粗的保险丝，相同条件下保险丝越粗，电阻越小，产生的热量越小，在电路中电流过大时，不能达到粗保险丝的熔点，不能熔断，不能起到保险作用，故A错误． B、铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，故B错误．C、家庭内安装大功率的用电器会使电路中的电流过大，使保险丝迅速熔断，故家庭内不能随意安装大功率的用电器，故C错误．D、当电路中的电流过大，超过保险丝的额定电流时，保险丝能产生较多的热，使保险丝迅速熔断．故家庭电路的总电流不能超过保险丝的额定电流，故D正确．故选D．
点睛：当家庭电路中发生短路或总功率过大时，会使导线发热而引发事故，故要有能自动切断电路的装置，这就是要安装保险丝的原因，选用时要根据正常工作电流来选，大了起不到保护的作用，小了又容易断电，当发生电路被保险装置切断时，一定要检查原因，并修理后，才能恢复供电．
6．B
【解析】
【分析】
分子运动是肉眼看不见分子的运动，机械运动是宏观物体的运动．
【详解】
A、春天空气中花粉飞扬，属于机械运动，不符合题意；
B、夏天，茉莉花飘香，是花香分子无规则运动的结果，符合题意；
C、秋天落叶在秋风中飞舞，属于机械运动，不符合题意；
D、冬天，雪花飘飘，属于机械运动，不符合题意．
故选B．
7．B
【解析】
【详解】
A. 金属容易导电是导体，纯净水、 食用油不容易导电是绝缘体，故A不符合题意；
B. 盐酸溶液、水银、大地容易导电是导体,故B符合题意；
C. 食盐水容易导电是导体，陶瓷、塑料不容易导电是绝缘体，故C不符合题意；
D. 硫酸溶液、石墨容易导电是导体，橡胶不容易导电是绝缘体，故D不符合题意；
8．D
【解析】
【详解】
A．甲图探究的是扩散现象的问题，由于二氧化氮的密度比空气密度大，为了避免重力对实验造成影响，上面的A集气瓶中应该装空气，故A正确，不符合题意；
B．分子运动受温度影响，乙图中红墨水在热水中比在冷水中扩散的快，说明温度越高，分子运动速度越剧烈，故B正确，不符合题意；
C．丙图中紧压在一起的两个铅块能够吊起钩码而不分开，是因为分子之间存在引力，故C正确，不符合题意；
D．用手可以推动活塞将空气压缩，是因为分子之间的间隙比较大，并不能说明分子之间不存在斥力，故D错误，符合题意。
故选D。
9．A
【解析】
【详解】
试题分析：可根据公式R=分别计算出L、甲、乙、丙、丁灯泡的电阻值，根据串分压的知识判断换掉后灯泡两端的电压变化，结合灯泡的额定电压得出结论．
解：L的额定电流IL===1A，由公式P=UI=得，L的电阻RL===6Ω；
甲的额定电流I甲===0.5A，电阻R甲===12Ω；
乙的额定电流I乙===1.5A，电阻R乙===4Ω
丙的额定电流I丙===1A，电阻R丙===3Ω；
丁的额定电流I丁===1A，电阻R丁===9Ω．
当L与电阻串联时，L恰好正常发光，此时电路中的电流等于灯泡L的额定电流等于1A；L两端的电压恰等于其额定电压等于6V；
A、若用甲代替L，甲的电阻大于L的电阻，根据串分压的知识，则甲两端的电压会大于L两端的电压，高于6V，超过了甲的额定电压，所以甲会被烧坏；
若用丙代替L，丙的电阻小于甲的电阻，此时电路中的总电阻变小，由欧姆定律可知，电路中的电流会增大，大于1A，超过了丙的额定电流，所以丙会被烧坏，A正确；
B、若用乙代替L，乙的电阻小于L的电阻，根据串分压的知识，则乙两端的电压会小于L两端的电压，低于6V，乙的额定电压为6V，所以乙不会被烧坏；
若用丁代替L，丁的电阻大于甲的电阻，此时电路中的总电阻变大，由欧姆定律可知，电路中的电流会变小，小于1A，丁的额定电流为1A，所以丁不会被烧坏，B错误；
C、由A分析知，该选项缺少甲，C错误；
D、由B知，乙不会被烧坏，D错误．
故选A．
【点评】本题主要考查了电功率公式、串分压及欧姆定律的知识应用，要知道当电压高于电器的额定电压或电流超过其额定电流时，电器有被烧坏的危险．
10．B
【解析】
【详解】
A．图中两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，不符合题意；
B．图中两电阻串联，电压表测R两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，即电压表的示数变大，符合题意；
C．图中两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数保持不变，不符合题意；
D．图中两电阻并联，电压表测电源的电压，身高越高时，定值电阻R不能保护电路，并且由并联电路电压特点知电压表的示数不变，不符合题意；
故应选B．
11．B
【解析】
【详解】
A．我国家庭电路的电压为220V，电水壶和白炽灯的额定电压都为220V，它们并联接入家庭电路中，实际电压相等，都等于额定电压，故A错误；
B．电热水壶和白炽灯都正常工作，额定功率等于实际功率，电热水壶的额定功率大于白炽灯的额定功率，功率越大，做功越快，所以电热水壶消耗的电能比白炽灯消耗的电能快，故B正确；
C．电热水壶和白炽灯的额定功率分别为1800W和40W，根据P=UI可知，通过电热水壶的电流比通过白炽灯的电流大，故C错误；
D．电热水壶和白炽灯工作时电能全部转化为热量，根据Q=W=Pt可知，产生热量的多少与通电时间和电功率有关，不知道时间，无法判定产生热量的多少，故D错误。
故选B。
12．A
【解析】
【详解】
A．由图甲可知，滑动变阻器R1和定值电阻R2串联，V1测滑动变阻器两端电压，V2测定值电阻两端电压，滑动变阻器的滑片P从n点滑到m点的过程中，R1阻值变小，U1变小，U2变大，I变大，则图乙中ac是电压表V1示数随电流变化的图像。故A错误，符合题意；
B．由A解析可知，I变大，电流表示数变大。故B正确，不符合题意；
C．V2测定值电阻两端电压，根据欧姆定律可知，电压表V2的示数与电流表A的示数之比等于定值电阻的阻值R，则比值不变。故C正确，不符合题意；
D．由图乙可知，当电流均等于0.5A时，
U1=6V
U2=2V
U总=U1+U2=6V+2V=8V
故D正确，不符合题意。
故选A。
13．B
【解析】
【分析】
【详解】
A．扬声器的原理与电动机相同，是利用磁场对电流的作用工作的，故A错误；
B．电熨斗是利用导体中通过电流时产生热量的原理制成的，故B正确；
C．电动机是利用通电线圈在磁场中受力从而产生转动的原理工作的，故C错误；
D．柴油机和汽油机的差别是使用的燃油种类不同、构造略有不同 、吸入的气体也不同，故D错误。
故选B。
14．ABD
【解析】
【详解】
A．新型节能灯与传统照明灯相比较，发光亮度差不多，但实际功率要小得多，故A符合题意；
B．用电风扇吹凉时，转速越高实际功率越大，降低转速，实际功率减小，故B符合题意；
C．洗衣机洗薄衣服时，采用快洗程序，缩短了用电时间，故C不符合题意；
D．看电视时，把音量和亮度调低，电视机实际功率减小，故D符合题意。
故选ABD。
15．BC
【解析】
【详解】
从图中可以看出，灯泡L与滑动变阻器串联，电流表测量电路电流，电压表测量灯泡电压。灯泡的额定电流已知，则由可得灯泡的电阻
A．从图中可以看出，滑动变阻器的滑片向右移动时，接入的电阻越大，通过电路电流越小，即电流表示数变小，不考虑灯泡阻值变化，根据可知灯泡两端的电压越小，即电压表示数变小，故A错误；
B．为保证各用电器安全，电路电流最大为0.25A；当滑动变阻器接入电阻最大时，电路电流最小，此时电路总电阻为
电路的最小电流
因此电流表的示数变化范围是0.1A~0.25A，故B正确；
C．电压表测小灯泡两端电压，小灯泡两端电压不允许超过额定电压，故电压表最大示数即小灯泡正常工作时的额定电压2.5V；不考虑灯泡阻值变化，电路最小电流为0.1A，由可得小灯泡两端电压，即电压表最小示数
所以电压表的示数变化范围是1V~2.5V，故C正确；
D．当灯泡正常工作时，滑动变阻器接入电阻最小，滑动变阻器接入电阻最小时的电压为
此时电路的电流
滑动变阻器接入最小电阻为
滑动变阻器的规格为“50Ω 1A”，所以滑动变阻器接入的最大电阻为50Ω，故D错误。
故选BC。
16．
【解析】
【分析】
（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．如下图；
根据安全用电原则，连接三孔插座时，上孔接地线；左孔接零线；右孔接火线．如图所示：
17．
【解析】
【分析】
【详解】
由实物图知，电流从电源正极流出，经过开关，电流表A2，然后分为两个支路，一个支路经L1，回到电源负极，另一支路经L2、电流表A1回到电源负极，电路图如下图
18．（1）6伏；（2）30欧；（3）1.2瓦或0.6瓦
【解析】
【详解】
由电路图知道，R1 与R2 并联，电流表A1 测R1 支路的电流，电流表A2测干路电流，
①由欧姆定律知道，R1两端的电压是：U1=I1 R1 =0.3A×20Ω=6V；
由图知道 并联电路中各支路两端的电压相等，且电压电源的电压，
所以，电源的电压是：U= U1 =6V；
②因为并联电路中干路电流等于各支路电流之和，所以根据题意知道，通过R2 的电流是：I2 =I-I1 =0.5A-0.3A=0.2A，
由欧姆定律知道，电阻R2 的阻值是：=30Ω；
③根据题意知道，当用电阻R0 替换电阻R1、R2中的一个时，图中的电流表A2 的示数变为0.4A；
若用R0替换R1 ，则R0与R2 并联，干路电流是I′=0.4A，而通过R2 的电流不变，仍然为I2 =0.2A，则通过R0 的电流是：I0 =I′-I2 =0.4A-0.2A=0.2A，
故电阻R0 消耗的电功率是：P0 =UI0 =6V×0.2A=1.2W；
若用R0替换R2 ，则R0 与R1 并联，干路电流是I′=0.4A，通过R1 的电流仍然为I1 =0.3A，即通过R0 的电流是：I0 =I′-I1 =0.4A-0.3A=0.1A，
所以，电阻R0 消耗的电功率是：P0 =UI0 =6V×0.1A=0.6W．
19．（1）484Ω；（2）5．4×105J；（3）6×105J
【解析】
【详解】
解：（1）由工作原理图可知，温控旋转开关接cd时，电动机M和保温电热丝R2并联，所以Pcd=P2+PM，所以保温电热丝R2的功率P2=Pcd-PM=1200W -1100W =100W，
由可得，电热丝R2的阻值．
（2）温控旋转开关接ab开始加热到刚接cd时，液体温度为70℃，液体乙烯材料吸收的热量.
（3）温控旋转开关接ab时，电热丝R0和发光二极管L串联，再与加热电热丝R1并联，发管二极管L规格为“2V 0.2W”，则发光二极管正常工作时的电流，
发光二极管所在支路两端电压为家庭电路电压220V，所以该支路消耗的功率P支=UI=220V×0.1A=22W，
因为旋转开关接ab时电路消耗功率为1522W，Pab=P1+P支
所以，电加热丝R1消耗的功率P1=Pab-P支=1522W-22W=1500W，
电路正常工作时间t=6min40s=6×60s+40s=400s，
该过程中加热电热丝产生的热量Q=W=P1t=1500W×400s=6×105J．
答：（1）保温电热丝R2的电阻值为．（2）液体乙烯材料吸收了的热量．（3）该过程中加热电热丝产生的热量为6×105J．
20． 保持滑片不动，断开S1，闭合S2，调节电阻箱 B
【解析】
【分析】
【详解】
(1)[1]滑动变阻器的滑片向右移动时小灯变亮，电流变大，滑动变阻器电阻变小，应接B下接线柱，灯泡额定电压3.8V，电压表选择015V量程，如图
(2)[2]灯泡两端额定电压UL=3.8V，灯泡的电阻RL= 10Ω，由于灯泡与滑动变阻器串联，通过的电流相等
代入数据
解得：R滑=5.79Ω，滑动变阻器通过最大电流大于0.38A，最大阻值大于5.79Ω，故选择B(10Ω 5A)。
(3)[3]根据电路图和方案中的提示文字可知， 这是利用P=来测量小灯泡额定功率。具体的步骤为：
①只闭合S、S1，移动滑动变阻器滑片，使电压表示数为3.8V；
②保持滑片不动，闭合S、S2，调节电阻箱，使电压表示数为3.8V，读出电阻箱连入电路的阻值R0；
[4]根据串联分压规律可知，当电压表示数均为3.8V时，电阻箱的电阻等于灯泡正常发光时的电阻，小灯泡额定功率的表达式
21． 右 减小 压缩空气对活塞做功，内能减小，温度降低
【解析】
【详解】
（1）根据题意知道，气缸A中密封有压缩空气，所以，当拔去销钉后，气缸内的空气膨胀推动活塞向右运动；
（2）气体推动活塞对其做功，将内能转化为机械能，气体的内能减少，温度降低，所以，温度计的示数下降．
22． 带电体能够吸引轻小物体 正
【解析】
【详解】
带电体有吸引轻小物体的性质；电荷间的相互作用是：同种电荷相互排斥，异种电荷相互吸引．由题意知：静电除尘的原理是带电体有吸引轻小物体的性质．与橡胶棒摩擦后的毛皮带正电荷，与轻小球排斥，则该轻小球带正电．
23． 0.45 R1
【解析】
【详解】
[1]并联时电压相等，由图可知：当电压等于3V时，R1中的电流为0.3A，R2中的电流为0.15A，所以干路上的电流为
0.3A+0.15A=0.45A
[2]根据公式Q=W=UIt可知：电压和时间相同，R1中的电流大于R2中的电流，所以R1中产生的热量更多。
24． 3.6×105 2021.7
【解析】
【详解】
[1]根据电能得计算公式可得，该用电器消耗得电能为
[2]图中电能表示数为2021.6kW·h，用电器工作后，该电能表得示数变为
2021.6kW·h+0.1kW·h=2021.7kW·h
25． 不变 3
【解析】
【详解】
：（1）因并联电路中各支路独立工作、互不影响，所以，当闭合开关S时，R1支路的电流不变，即电流表A1的示数不变；（2）开关S断开时电压表被断路，开关S闭合时电压表测电源的电压，则电压表V的示数变化为电源的电压U，因并联电路中干路电流等于各支路电流之和，所以，干路电流表A示数的变化等于通过R2的电流I2，因并联电路中各支路两端的电压相等，所以，由I＝可知：＝3Ω．
