湖南省长沙市芙蓉区九年级下学期2月开学考试物理试题（word版含答案）

湖南省长沙市芙蓉区九年级下学期2月开学考试物理试题
一、单选题

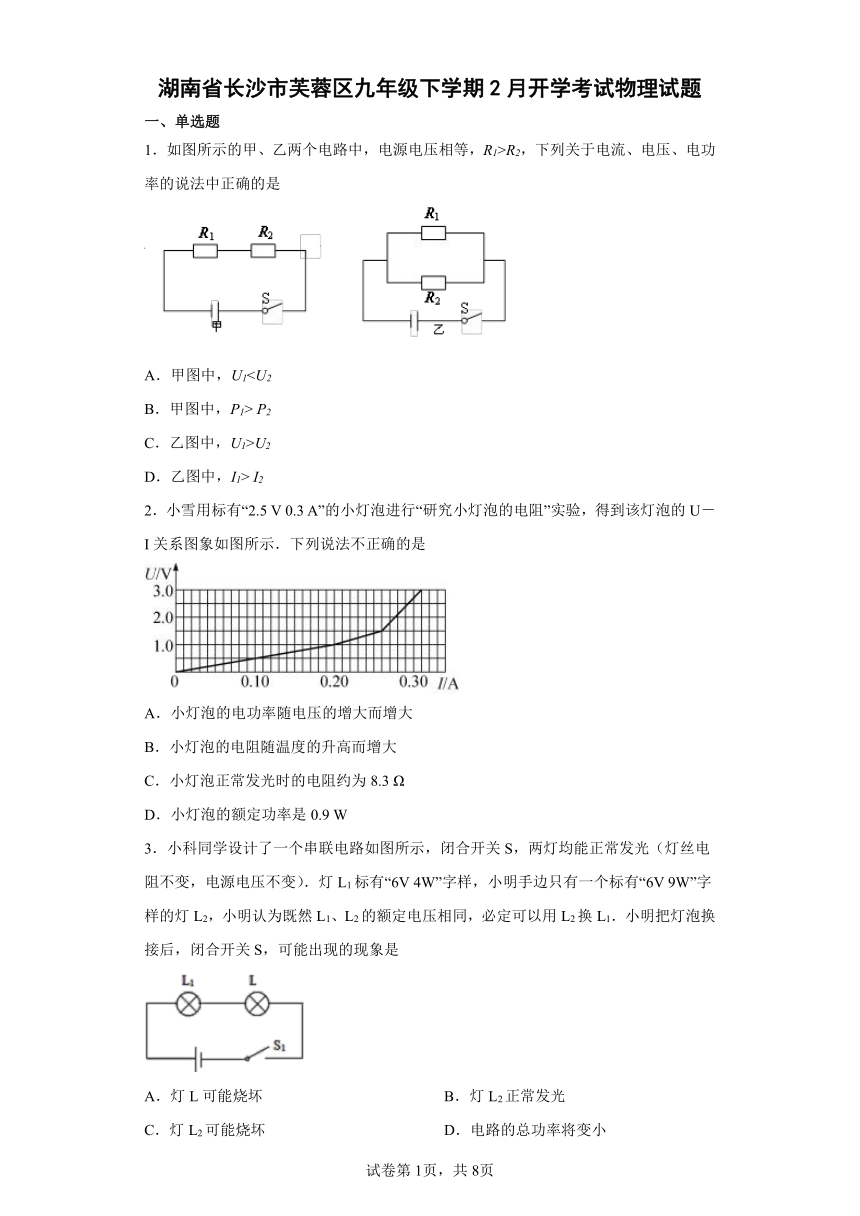

1．如图所示的甲、乙两个电路中，电源电压相等，R1>R2，下列关于电流、电压、电功率的说法中正确的是
A．甲图中，U1B．甲图中，P1> P2
C．乙图中，U1>U2
D．乙图中，I1> I2
2．小雪用标有“2.5 V 0.3 A”的小灯泡进行“研究小灯泡的电阻”实验，得到该灯泡的U－I关系图象如图所示．下列说法不正确的是
A．小灯泡的电功率随电压的增大而增大
B．小灯泡的电阻随温度的升高而增大
C．小灯泡正常发光时的电阻约为8.3 Ω
D．小灯泡的额定功率是0.9 W
3．小科同学设计了一个串联电路如图所示，闭合开关S，两灯均能正常发光（灯丝电阻不变，电源电压不变）．灯L1标有“6V 4W”字样，小明手边只有一个标有“6V 9W”字样的灯L2，小明认为既然L1、L2的额定电压相同，必定可以用L2换L1．小明把灯泡换接后，闭合开关S，可能出现的现象是
A．灯L可能烧坏 B．灯L2正常发光
C．灯L2可能烧坏 D．电路的总功率将变小

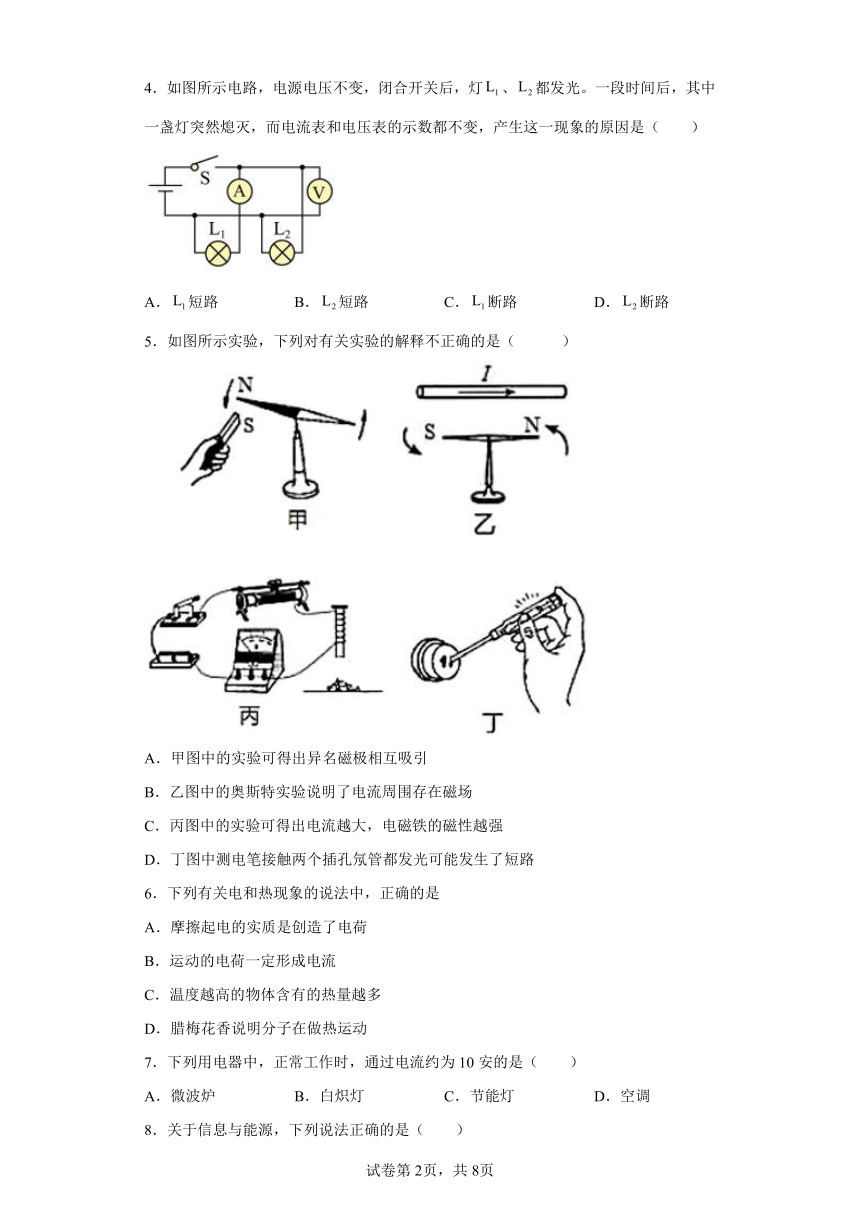

4．如图所示电路，电源电压不变，闭合开关后，灯、都发光。一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，产生这一现象的原因是（　　）
A．短路 B．短路 C．断路 D．断路
5．如图所示实验，下列对有关实验的解释不正确的是（　　　）
A．甲图中的实验可得出异名磁极相互吸引
B．乙图中的奥斯特实验说明了电流周围存在磁场
C．丙图中的实验可得出电流越大，电磁铁的磁性越强
D．丁图中测电笔接触两个插孔氖管都发光可能发生了短路
6．下列有关电和热现象的说法中，正确的是
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．温度越高的物体含有的热量越多
D．腊梅花香说明分子在做热运动
7．下列用电器中，正常工作时，通过电流约为10安的是（　　）
A．微波炉 B．白炽灯 C．节能灯 D．空调
8．关于信息与能源，下列说法正确的是（　　）
A．智能机器人只能通过超声波控制
B．用5G手机上网是通过电磁波传递信息
C．风能、地热能、核能都来源于太阳能
D．能量在转移、转化过程中总是守恒的，我们无需节约能源

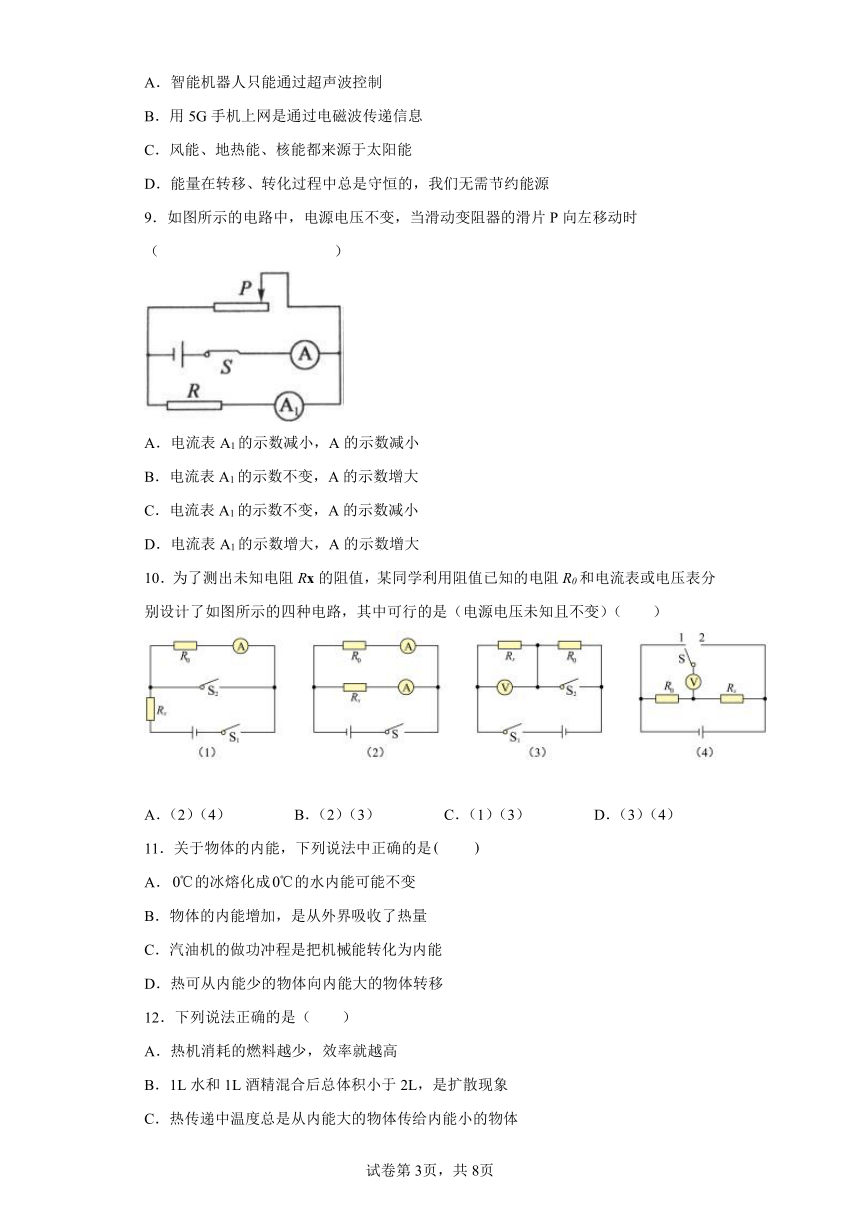

9．如图所示的电路中，电源电压不变，当滑动变阻器的滑片P向左移动时（ ）
A．电流表A1的示数减小，A的示数减小
B．电流表A1的示数不变，A的示数增大
C．电流表A1的示数不变，A的示数减小
D．电流表A1的示数增大，A的示数增大
10．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　）
A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）
11．关于物体的内能，下列说法中正确的是　　
A．的冰熔化成的水内能可能不变
B．物体的内能增加，是从外界吸收了热量
C．汽油机的做功冲程是把机械能转化为内能
D．热可从内能少的物体向内能大的物体转移
12．下列说法正确的是（　　）
A．热机消耗的燃料越少，效率就越高
B．1L水和1L酒精混合后总体积小于2L，是扩散现象
C．热传递中温度总是从内能大的物体传给内能小的物体
D．质量初温相同的水和煤油放出相同的热量后，水的温度高于煤油的温度

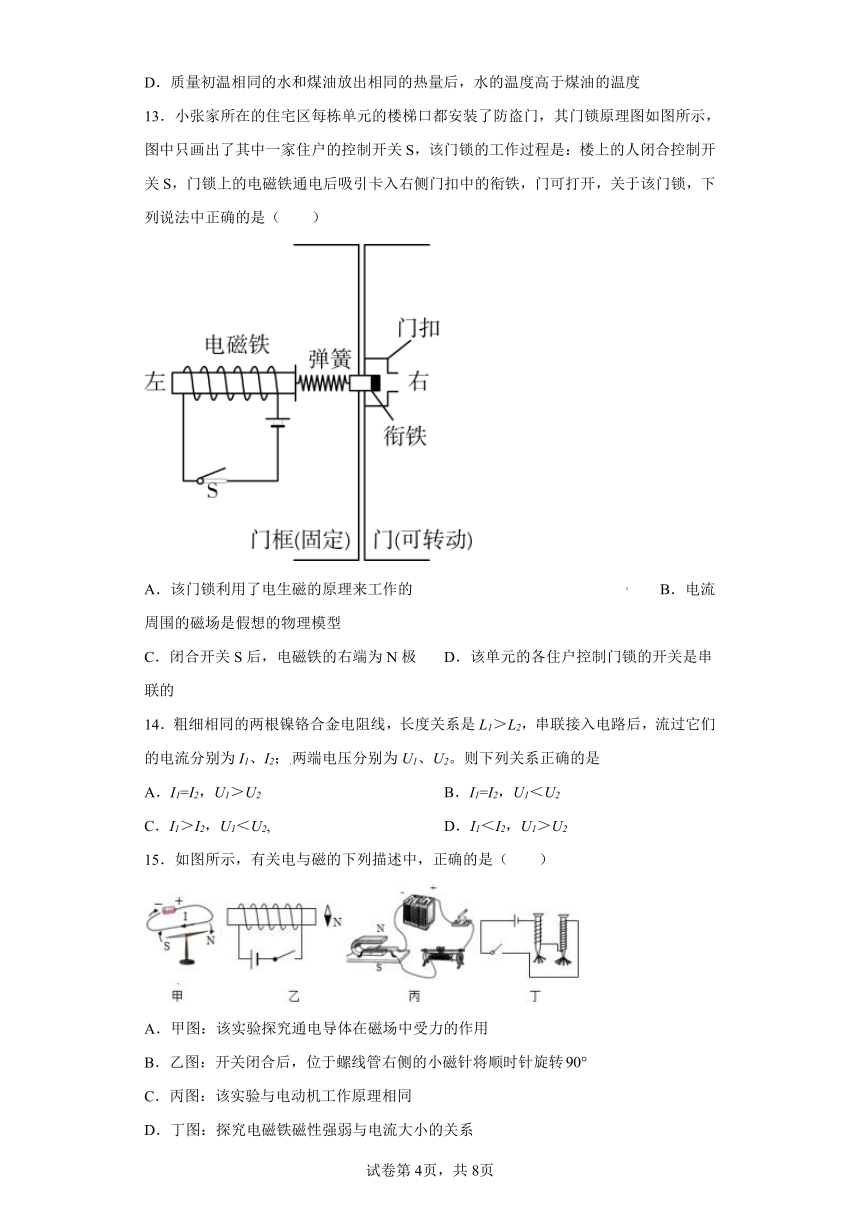

13．小张家所在的住宅区每栋单元的楼梯口都安装了防盗门，其门锁原理图如图所示，图中只画出了其中一家住户的控制开关S，该门锁的工作过程是：楼上的人闭合控制开关S，门锁上的电磁铁通电后吸引卡入右侧门扣中的衔铁，门可打开，关于该门锁，下列说法中正确的是（　　）
A．该门锁利用了电生磁的原理来工作的 B．电流周围的磁场是假想的物理模型
C．闭合开关S后，电磁铁的右端为N极 D．该单元的各住户控制门锁的开关是串联的
14．粗细相同的两根镍铬合金电阻线，长度关系是L1＞L2，串联接入电路后，流过它们的电流分别为I1、I2；.两端电压分别为U1、U2。则下列关系正确的是
A．I1=I2，U1＞U2 B．I1=I2，U1＜U2
C．I1＞I2，U1＜U2, D．I1＜I2，U1＞U2
15．如图所示，有关电与磁的下列描述中，正确的是（　　）
A．甲图：该实验探究通电导体在磁场中受力的作用
B．乙图：开关闭合后，位于螺线管右侧的小磁针将顺时针旋转
C．丙图：该实验与电动机工作原理相同
D．丁图：探究电磁铁磁性强弱与电流大小的关系

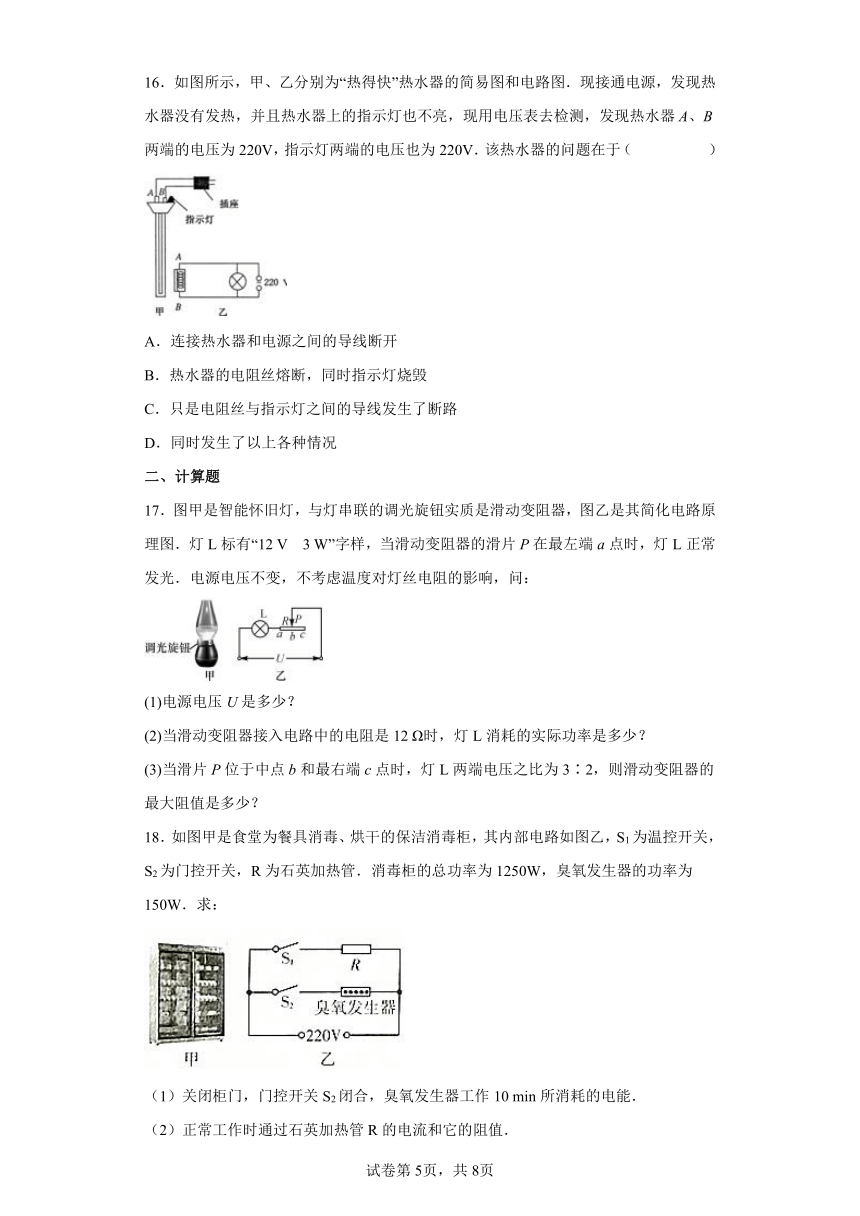

16．如图所示，甲、乙分别为“热得快”热水器的简易图和电路图．现接通电源，发现热水器没有发热，并且热水器上的指示灯也不亮，现用电压表去检测，发现热水器A、B两端的电压为220V，指示灯两端的电压也为220V．该热水器的问题在于（ ）
A．连接热水器和电源之间的导线断开
B．热水器的电阻丝熔断，同时指示灯烧毁
C．只是电阻丝与指示灯之间的导线发生了断路
D．同时发生了以上各种情况
二、计算题
17．图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是其简化电路原理图．灯L标有“12 V　3 W”字样，当滑动变阻器的滑片P在最左端a点时，灯L正常发光．电源电压不变，不考虑温度对灯丝电阻的影响，问：
(1)电源电压U是多少？
(2)当滑动变阻器接入电路中的电阻是12 Ω时，灯L消耗的实际功率是多少？
(3)当滑片P位于中点b和最右端c点时，灯L两端电压之比为3∶2，则滑动变阻器的最大阻值是多少？
18．如图甲是食堂为餐具消毒、烘干的保洁消毒柜，其内部电路如图乙，S1为温控开关，S2为门控开关，R为石英加热管．消毒柜的总功率为1250W，臭氧发生器的功率为150W．求：
（1）关闭柜门，门控开关S2闭合，臭氧发生器工作10 min所消耗的电能．
（2）正常工作时通过石英加热管R的电流和它的阻值．
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，正常工作需要加热多长时间？[c钢=0.46×103J/（kg ℃）]．
三、实验题
19．(1)如图所示是电磁学中一个很重要的实验，从实验现象可知通电导体周围存在磁场，这种现象是1820年丹麦物理学家________发现的．
(2)把直导线弯曲成螺旋线，当螺旋线圈中插入铁芯后磁性增强，此装置称为电磁铁，为探究电磁铁的磁性强弱与哪些因素有关，小丽同学作出以下猜想：
猜想A：通过电磁铁的电流越大，它的磁性越强；
猜想B：外形相同的电磁铁，线圈的匝数越多，它的磁性越强．
为了检验上述猜想是否正确，小丽所在实验小组通过交流合作设计了以下实验方案：
用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，进行如图所示实验．
通过观察电磁铁吸引大头针数目的多少，来判断其磁性强弱的不同．
①通过比较图________两种情况，可以验证猜想A是正确的．
②通过比较图C中甲、乙两电磁铁，发现猜想B不全面，应补充：________________________．
(3)随着科学技术的发展，电磁铁在生产、生活中的应用十分广泛，如水位自动报警器，其工作原理如图所示，当水位未达到金属块A时，工作电路的状态是________．
A．红、绿灯同时亮 B．红、绿灯都不亮
C．绿灯亮 D．红灯亮
20．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如表：
（1）分析表中的数据，可以得出的结论是，电压不变时，导体中的电流与电阻 ________．
（2）滑动变阻器在此实验中的主要作用是通过调整R1的阻值，使R两端电压________．
四、填空题
21．（1）“哈气”和“搓手”都能让手变暖和，前者是利用______的方式改变手的内能。后者是利用______的方式改变手的内能，它们在改变手的内能上是______的。
（2）用水做汽油机的冷却液利用了水的______大的特点。航天技术上采用氢做燃料是因为氢的_______大。
22．小明发现指南针静止时N极总是指向北方，是因为地球周围存在着_____．他将一根条形磁体的一个磁极靠近指南针，指南针的N极被吸引，由此可知该磁极是_____极（选填“N”或“S”）．
23．如图所示的电能表，表上所显示的数值反映了该电能表已用电情况，此电能表的示数为______kW h；从电能表上可以看出，表盘转 1500 转（表盘上有一红点，红点出现一次即转了一圈，图中是黑点）时，电流通过用电器所做的功是______kW h = ______J.
24．加在某一电阻器两端的电压为4V时，通过它的电流是0.4A，如果两端的电压增加到10V，通过它的电流是 ______ A；如果两端的电压为0V，此时这个电阻器的电阻值是 ______ Ω．
25．如图所示，灯泡标有“6V 3W”，标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过的电流__________，消耗的实际功率__________（选填“>”、“=”或“<”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
AB．甲图中，两个电阻串联，电路中各处的电流相等，R1>R2，由U=IR可知U1＞U2，由P=I2R可知P1> P2，故B正确，A错误；
CD．乙图中，两个电阻并联，并联电路中各个支路的电压相等，即U1=U2，R1>R2，由I=可知I1＜I2，故CD错误。
2．D
【解析】
【分析】
（1）根据公式P＝UI分析电功率与电压关系；（2）结合图象利用R＝分析电阻与温度关系；（3）根据额定电压与额定功率计算正常发光时的电阻；（4）利用P＝UI科计算额定功率．
【详解】
A. 由图象可知，当电压变大时，通过灯泡的电流变大，根据公式P＝UI可知，功率变大，故A正确； B. U I图象中，图象的斜率越来越大，表示导体的电阻变大，原因是灯丝两端电压越大，灯丝的温度越高，故B正确； C. 灯泡正常发光时,两端电压U＝2.5V,由图象可知,此时灯丝中电流I＝0.3A,正常发光时的电阻：R＝≈8.3Ω，故C正确；D. 灯泡的额定功率：P＝UI＝2.5V×0.3A＝0.75W，故D错误．故选D.
3．A
【解析】
【详解】
灯泡L1、L2的的额定电压相等，两灯泡的额定功率，
由可知，两灯泡的电阻关系为，
当用L2换L1后，电路中的总电阻变小，由可知，电路中的电流变大，
由可知，灯泡L两端的电压变大，大于6V，则灯L可能烧坏，故A正确；
因串联电路中总电压等于各分电压之和，
所以，灯泡L2两端的电压变小，小于6V，不能正常发光，也不会烧坏，故BC错误；
当电流变大时，由可知，电路的总功率变大，故D错误．
故选A．
【点睛】
重点是电路的动态分析，涉及到欧姆定律和电功率公式的灵活应用，会比较用L2换L1后电路中总电阻和电流的变化是关键．
4．D
【解析】
【详解】
由电路图可知，闭合开关后，两灯并联，电压表测电源电压，电流表测通过的电流。
A．如果灯短路，将发生电源短路，两个灯泡都不亮，同时会烧坏电流表，故A不符合题意；
B．如果灯短路，将发生电源短路，两个灯泡都不亮，故B不符合题意；
C．如果灯断路，将没有电流通过，且电流表没有示数，故C不符合题意；
D．如果灯断路，则L2熄灭，此时电路为的基本电路，L1仍发光，而电源电压保持不变，因此电压表示数不变；由于并联电路中各支路互不影响，因此通过的电流不变，即电流表的示数不变，故D符合题意。
故选D。
5．D
【解析】
【详解】
A．甲图中的实验可得出异名磁极相互吸引，故A正确，不符合题意；
B．乙图中的奥斯特实验，说明了通电导体周围存在磁场，故B正确，不符合题意；
C．由丙图知，线圈的匝数不变，通过移动滑片改变变阻器接入电路的阻值，从而改变电路中的电流，故可得出电流越大，吸引的铁钉越多，电磁铁的磁性超强，故C正确，不符合题意；
D．丁图中测电笔接触两个插孔氖管都发光，说明零线断路了，故D错误，符合题意。
故选D。
6．D
【解析】
【详解】
A．摩擦起电的实质是电荷发生了转移，故A错误；
B．定向移动的电荷才会形成电流，故B错误；
C．热量是一个过程量，不能用“含有”来形容，故C错误；
D．腊梅的花香弥漫在空气中，是分子热运动造成的，故D正确。
7．D
【解析】
【详解】
A．微波炉的功率一般为1000W左右，家庭电路电压为220V，由电功率的公式可得
故A不符合题意；
B．白炽灯的功率一般为100W左右，家庭电路电压为220V，由电功率的公式可得
故B不符合题意；
C．节能灯的功率一般为10W左右，家庭电路电压为220V，由电功率的公式可得
故C不符合题意；
D．空调的功率一般为2200W左右，家庭电路电压为220V，由电功率的公式可得
故D符合题意。
故选D。
8．B
【解析】
【详解】
A．智能机器人具备形形色色的内部信息传感器和外部信息传感器，如视觉、听觉、触觉、嗅觉，除具有感受器外，还具有效应器，作用于周围环境的手段，故A错误；
B．电视、广播、手机是通过电磁波来传递信息的，故B正确；
C．核能是原子核在核裂变时释放的能量，与太阳能无关，故C错误。
D．能量在转移、转化过程中总是守恒的，但能量的转移、转化具有方向性，故D错误。
故选B。
9．B
【解析】
【详解】
试题分析：由电路图可知，定值电阻和滑动变阻器并联在电源的两端，电流表A测量干路电流，电流表A1测量R支路电流，滑动变阻器滑片P向左滑动过程中，滑动变阻器接入电路的电阻变小，根据欧姆定律可知，通过滑动变阻器的电流变大；又因为并联电路各支路互不影响，因此故电流表A1的示数不变，由于干路电流等于支路电流之和，因此A的示数增大．故选B．
考点：欧姆定律的应用；动态电路的分析．
10．B
【解析】
【分析】
【详解】
图(1)中，开关S1闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流I； S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻。故图(1)不可行；
图(2)中，开关S闭合时，R0与Rx并联，电流表分别测各支路电流，通过两电阻的电流分别记为I0和Ix，由I=可得电源电压
U=I0R0
所以Rx的阻值为
Rx=
故(2)可行；
图(3)中，当S1、S2都闭合时，电路为Rx的简单电路，电压表测电源两端的电压U；当开关S1闭合、S2断开时，R0与Rx串联，电压表测Rx两端的电压Ux，由串联电路中总电压等于各分电压之和可得，R0两端的电压为
U0=U-Ux
由串联电路中各处的电流相等可得，电路中的电流
则
故(3)可行；
图(4)中，开关S放在1处，电压表测量电阻R0两端的电压，放在2处，电压表测量电阻Rx两端测电压，但是电压表的正负接线柱接反，不能测量出电压值，故从而无法测出Rx的阻值。故(4)不可行。
综上分析可知，可行的是(2)(3)。
故选B。
11．D
【解析】
【详解】
A、的冰变成的水，需要吸收热量，尽管质量和温度不变，但内能增加，故A错误；
B、物体的内能增加，不一定是从外界吸收了热量，也可能是外界对其做功，故B错误；
C、汽油机的做功冲程是把内能转化为机械能，故C错误；
D、在热传递过程中，热量总从温度高的物体转移到温度低的物体；由于影响内能的因素是质量、温度、状态，内能小的物体，其温度可能高，所以热量可从内能小的物体转移到内能大的物体，故D正确．
故选D．
12．D
【解析】
【分析】
【详解】
A．热机效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，当热机做一定的有用功，消耗的燃料越少，效率一定越高，做功的多少不确定，热机效率的高低也不一定，故A错误；
B．1L水和1L酒精混合后总体积小于2L，是分子间有间隔，故B错误；
C．热传递中，热量总是从温度高的物体传递给温度低的物体，故C错误；
D．质量相同、初温相同的水和煤油，放出相同的热量，水的比热容大于煤油，则由，水降低的温度小，所以水的末温高一些，而煤油的末温低一些，故D正确。
故选D。
13．A
【解析】
【分析】
【详解】
A．由图知道该门锁利用了电生磁的原理来工作的，当电流通过螺线管时，螺线管有磁性，故A正确；
B．电流周围的磁场是真实存在的，故B错误；
C．根据安培定则，闭合开关S后，电磁铁的右端为S极，故C错误；
D．该单元的各住户控制门锁的开关是并联的互不影响，故D错误。
故选A。
14．A
【解析】
【详解】
两根镍铬合金电阻线粗细相同，长度关系是L1＞L2，所以R1>R2，又因为两根镍铬合金电阻线串联在电路中，所以I1=I2。根据公式可得，U1＞U2。故选A。
15．C
【解析】
【详解】
A．图甲的实验为奥斯特实验，小磁针发生偏转说明通电导体周围存在磁场，故A错误；
B．乙图中，开关闭合后，根据安培定则可知，螺线管的右端是N极，因同名磁极相互排斥、异名磁极相互吸引，则小磁针将逆时针转动，故B错误；
C．图中有电源，通电导体在磁场中会受力而运动，是电动机的工作原理，故C正确；
D．该图是探究影响电磁铁磁性强弱因素的实验，图中两线圈串联在电路中，通过的电流相同，但线圈的匝数不同，所以探究的是磁性强弱与线圈匝数的关系，故D错误。
故选C。
16．B
【解析】
【详解】
A．若连接热水器和电源之间的导线断开，AB间的电压应为零，与题不符．故A错误．
B．电压表测得AB两点间电压为220V，电源的电压相同，说明连接热水器和电源之间的导线是完好无损的，热水器不发热说明电阻丝熔断了，指示灯不亮，说明指示灯被烧毁了．故B正确．
C．电阻丝与指示灯之间的导线发生了断路时，AB间的电压应为零，不符合题意．故C错误．
D．同时发生以上各种情况时，AB间的电压应为零，不符合题意．故D错误．
17．(1) 12 V；(2)1.92 W；(3)96 Ω
【解析】
【详解】
解答：(1)根据电路图可知，当滑动变阻器的滑片P在a点时，电路为灯L的基本电路；因为灯泡正常发光,所以电源电压U＝U额＝12V；
(2)由P＝可得灯丝的阻值：RL＝48Ω；由图乙可知，灯L与滑动变阻器串联，
所以电路中的电流：I＝0.2A；灯泡的实际功率：P＝I2RL＝(0.2A)2×48Ω＝1.92W；
(3)当滑片P在中点b点时,灯两端电压：Ub＝IbRL＝
当滑片在最右端c点时,灯两端电压：Uc＝IcRL＝
依题意可知,Ub:Uc＝3:2，
即： ；化简可得：R＝2RL＝2×48Ω＝96Ω.
答：(1)电源电压U是12V；
(2)当滑动变阻器接入电路中的电阻是12Ω时，灯L消耗的实际功率是1.92W；
(3)滑动变阻器的最大阻值是96Ω.
18．（1）9×104J；（2）44Ω；（3）1840s．
【解析】
【详解】
解：（1）关闭柜门，门控开关S2闭合，只有臭氧发生器工作，
由P=可得，臭氧发生器工作10 min所消耗的电能：W=P发生器t=150W×10×60s=9×104J；
（2）因电路中的总功率等于各用电器功率之和，
所以，石英加热管R的功率：PR=P总﹣P发生器=1250W﹣150W=1100W，
由P=UI可得，通过石英加热管R的电流：I===5A，
由I=可得，石英加热管R的电阻：R===44Ω；
（3）不锈钢餐具吸收的热量：
Q吸=cm（t′﹣t0）=0.46×103J/（kg ℃）×100kg×（70℃﹣26℃）=2.024×106J，
不计热量损失，则加热管消耗的电能：W′=Q吸=2.024×106J，
则正常工作需要的加热时间：t″===1840s．
答：（1）关闭柜门，门控开关S2闭合，臭氧发生器工作10 min所消耗的电能为9×104J；
（2）正常工作时通过石英加热管R的电流为5A，它的阻值为44Ω；
（3）若在货架上放100kg的不锈钢餐具，将其从26℃加热到70℃，不计热量损失，正常工作需要加热1840s．
19． 奥斯特 A、B 电流相同时 D
【解析】
【详解】
（1）奥斯特实验就是以奥斯特的名字命名的，这个实验证明了电流周围存在磁场，揭示了电和磁之间的联系，因此奥斯特也被尊称为“揭示电和磁联系的第一人”；
（2）实验中电磁铁的磁性是以电磁铁吸引大头针数目多少的不同体现的，用到了转换法的思想；
①要验证猜想A是正确的，根据控制变量法的思想，必须控制线圈的匝数相同，改变电流的大小，观察电磁铁吸引大头针数目的多少，符合此要求的只有A、B两图；
②C图中甲、乙两磁铁串联，通过的电流相同，线圈的匝数不同，吸引的大头针数目不同，匝数多的吸引的大头针多，磁性强，因此B的猜想应该补充“电流相同”这一前提条件．
（3）水位自动报警器利用了电磁铁“通电有磁性，断电无磁性”的特点，当水位达到金属块A时，由于水是导体，电磁铁电路接通，电磁铁产生磁性把衔铁吸下来，使触电与红灯电路接通，红灯发光．
故答案为（1）奥斯特；（2）①A、B；②电流相同；（3）D．
20． 成反比 不变
【解析】
【详解】
（1）由表格中数据知，电流跟电阻的乘积为一定值，可得电压不变，导体中的电流跟导体的电阻成反比；
（2）要探究电流跟电阻的关系，需保持电阻两端的电压不变，所以滑动变阻器在此实验中的主要作用是通过调整滑动变阻器的阻值，使R两端的电压不变．
故答案为（1）成反比；（2）不变．
【点睛】是探究电流与电阻关系的实验，考查了实验结论的得出及滑动变阻器的作用，注意控制变量法的应用．
21． 热传递 做功 等效 比热容 热值
【解析】
【分析】
【详解】
（1）[1][2][3]做功和热传递是改变物体内能的两种方法，两种方法对改变物体的内能是等效的。“哈气”是口中温度较高的水蒸气遇冷放热液化形成的小水珠，“搓手”则是克服摩擦力做功，前者是利用热传递的方式改变手的内能，后者是利用做功的方式改变手的内能，它们在改变手的内能上是等效的。
（2）[4][5]水的比热容大，质量相同的水和其它液体相比，升高相同的温度，水吸热多，冷却效果好，故用水做汽油机的冷却液利用了水的比热容大的特点。热值在数值上等于1千克燃料完全燃烧时放出的热量。在质量相同的条件下，热值越大，燃料放出的热量越多，故航天技术上采用氢做燃料是因为氢的热值大。
22． （地）磁场 S
【解析】
【详解】
磁体间的相互作用都是通过看不见而又客观存在的磁场而发生的；指南针静止时N极总是指向北方，是因为地球周围存在着地磁场．将一根条形磁体的一个磁极靠近指南针，指南针的N极被吸引，根据同名磁极相斥，异名磁极相吸的原理，由此可知该磁极是S极．
点睛：磁体周围存在着磁场，磁感线是为了描述磁场而引入的，在磁体的外部，磁感线从磁体的N极流出，经过外电路回到磁体的S极；同名磁极相斥，异名磁极相吸．
23． 31.6 0.5 1.8×106
【解析】
【详解】
（1）从电能表上可以看出电能表的示数为31.6kW h；
（2）由“3000r/kW h”可知每消耗1kW h的电能，电能表转3000转；
电能表转了1500转，消耗电能：
．
【点睛】
考查电能表的读数方法、消耗电能的计算，要注意对电能表参数的理解，读数时注意最后一位是小数位，这是个容易出错的地方．
24． 1 10
【解析】
【详解】
解：由I可得，电阻的阻值：R 10Ω， 因电阻是导体本身的一种性质，与两端的电压和通过的电流无关， 所以，两端的电压增加到10V或两端的电压为0V时，电阻器的电阻仍为10Ω不变， 当两端的电压增加到10V时通过的电流： I′ ＝ ＝1A．
点睛：（1）知道电阻两端的电压和通过的电流，根据欧姆定律求出电阻的阻值； （2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出两端的电压增加到10V时通过的电流．
25． 2∶5 ＜
【解析】
【分析】
【详解】
[1][2]L1电阻为
L2电阻为
甲图两灯串联，电流为
乙图两灯并联，灯正常发光，L1电流为
电流比为
甲图L2电压小于6V，乙图等于6V，根据，消耗的实际功率＜。
