江苏省东台市民办校联盟九年级下册物理期初调研考试试题（word版含答案）

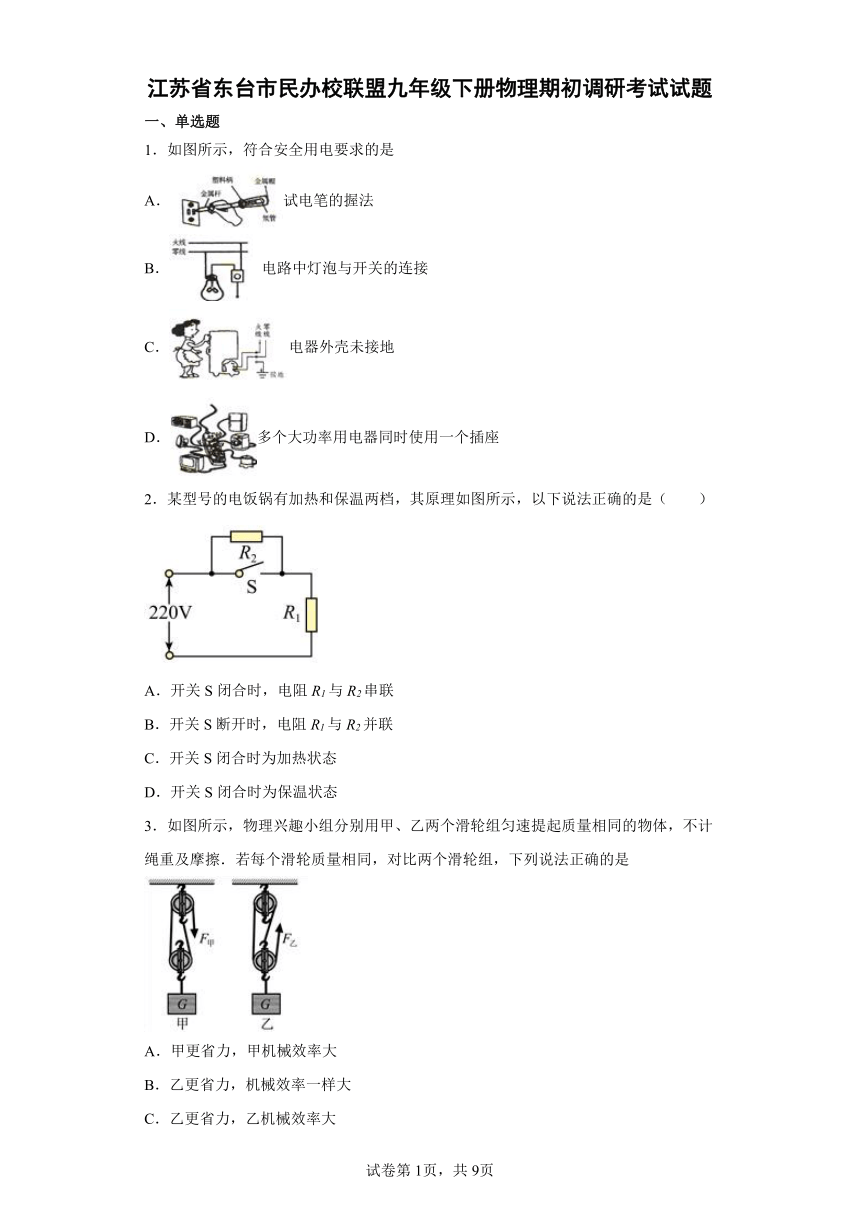

江苏省东台市民办校联盟九年级下册物理期初调研考试试题
一、单选题
1．如图所示，符合安全用电要求的是
A．试电笔的握法
B． 电路中灯泡与开关的连接
C．电器外壳未接地
D．多个大功率用电器同时使用一个插座
2．某型号的电饭锅有加热和保温两档，其原理如图所示，以下说法正确的是（　　）
A．开关S闭合时，电阻R1与R2串联
B．开关S断开时，电阻R1与R2并联
C．开关S闭合时为加热状态
D．开关S闭合时为保温状态
3．如图所示，物理兴趣小组分别用甲、乙两个滑轮组匀速提起质量相同的物体，不计绳重及摩擦．若每个滑轮质量相同，对比两个滑轮组，下列说法正确的是
A．甲更省力，甲机械效率大
B．乙更省力，机械效率一样大
C．乙更省力，乙机械效率大
D．甲更省力，机械效率一样大

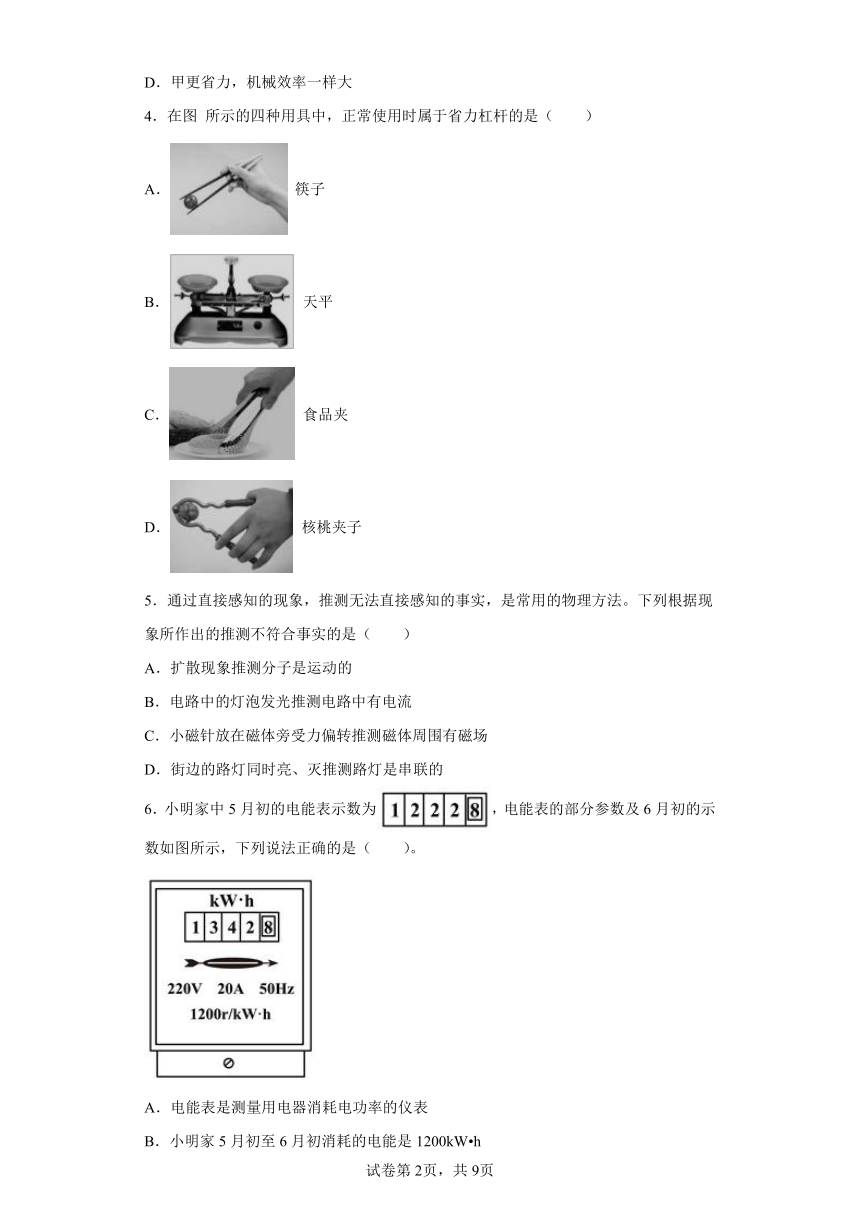

4．在图 所示的四种用具中，正常使用时属于省力杠杆的是（　　）
A． 筷子
B． 天平
C． 食品夹
D． 核桃夹子
5．通过直接感知的现象，推测无法直接感知的事实，是常用的物理方法。下列根据现象所作出的推测不符合事实的是（　　）
A．扩散现象推测分子是运动的
B．电路中的灯泡发光推测电路中有电流
C．小磁针放在磁体旁受力偏转推测磁体周围有磁场
D．街边的路灯同时亮、灭推测路灯是串联的
6．小明家中5月初的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（　　）。
A．电能表是测量用电器消耗电功率的仪表
B．小明家5月初至6月初消耗的电能是1200kW h
C．小明家所有用电器同时工作，总功率不得超过4.4kW
D．该电能表接到380V的电路中也能正常工作

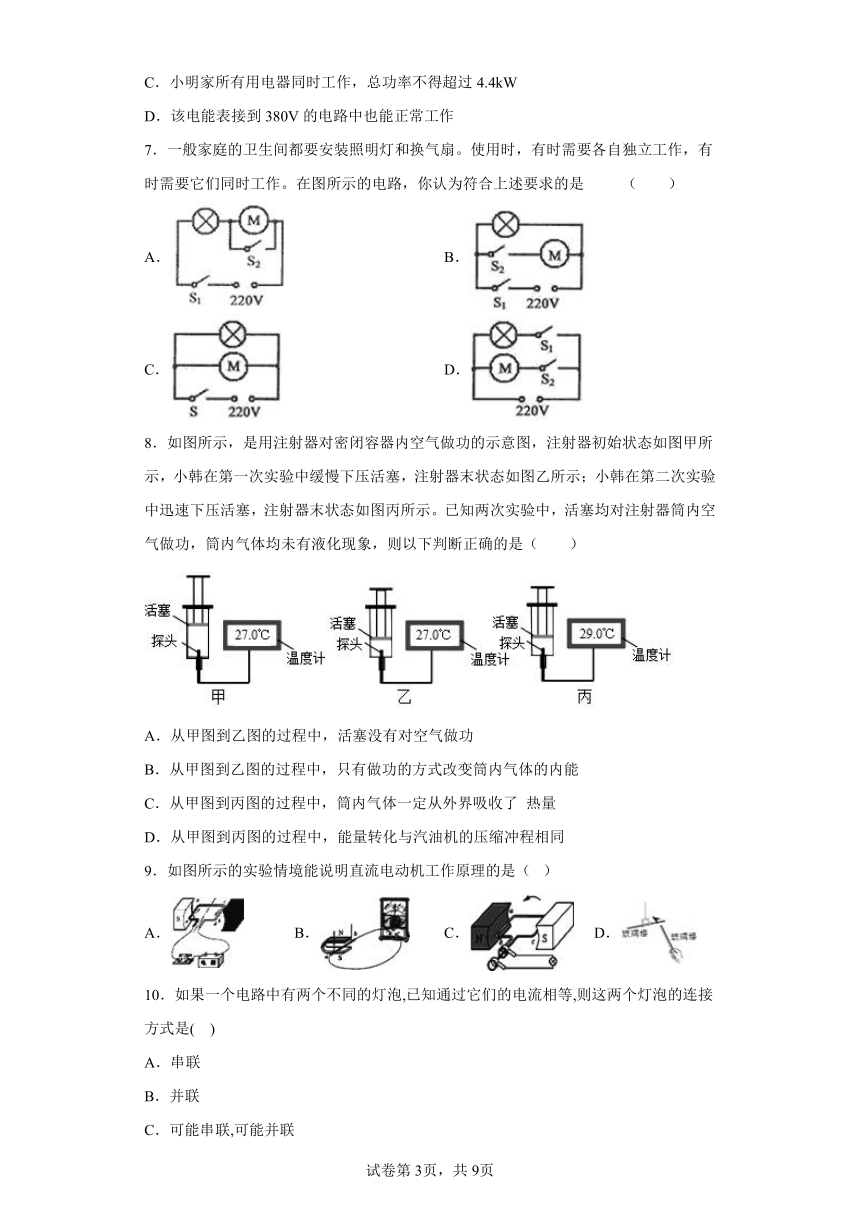

7．一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在图所示的电路，你认为符合上述要求的是 （　　）
A． B．
C． D．
8．如图所示，是用注射器对密闭容器内空气做功的示意图，注射器初始状态如图甲所示，小韩在第一次实验中缓慢下压活塞，注射器末状态如图乙所示；小韩在第二次实验中迅速下压活塞，注射器末状态如图丙所示。已知两次实验中，活塞均对注射器筒内空气做功，筒内气体均未有液化现象，则以下判断正确的是（　　）
A．从甲图到乙图的过程中，活塞没有对空气做功
B．从甲图到乙图的过程中，只有做功的方式改变筒内气体的内能
C．从甲图到丙图的过程中，筒内气体一定从外界吸收了 热量
D．从甲图到丙图的过程中，能量转化与汽油机的压缩冲程相同
9．如图所示的实验情境能说明直流电动机工作原理的是（ ）
A． B． C． D．
10．如果一个电路中有两个不同的灯泡,已知通过它们的电流相等,则这两个灯泡的连接方式是( )
A．串联
B．并联
C．可能串联,可能并联
D．都不正确

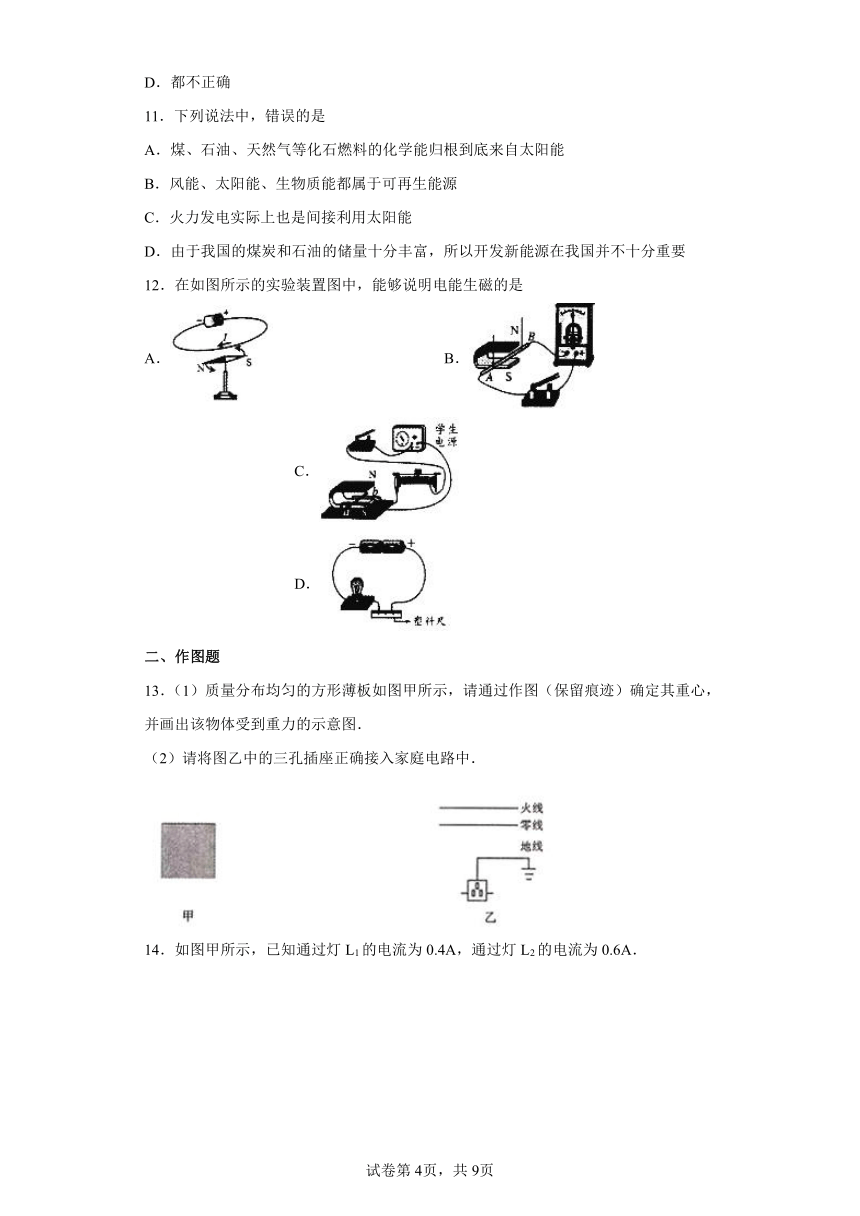

11．下列说法中，错误的是
A．煤、石油、天然气等化石燃料的化学能归根到底来自太阳能
B．风能、太阳能、生物质能都属于可再生能源
C．火力发电实际上也是间接利用太阳能
D．由于我国的煤炭和石油的储量十分丰富，所以开发新能源在我国并不十分重要
12．在如图所示的实验装置图中，能够说明电能生磁的是
A． B． C． D．
二、作图题
13．（1）质量分布均匀的方形薄板如图甲所示，请通过作图（保留痕迹）确定其重心，并画出该物体受到重力的示意图．
（2）请将图乙中的三孔插座正确接入家庭电路中．

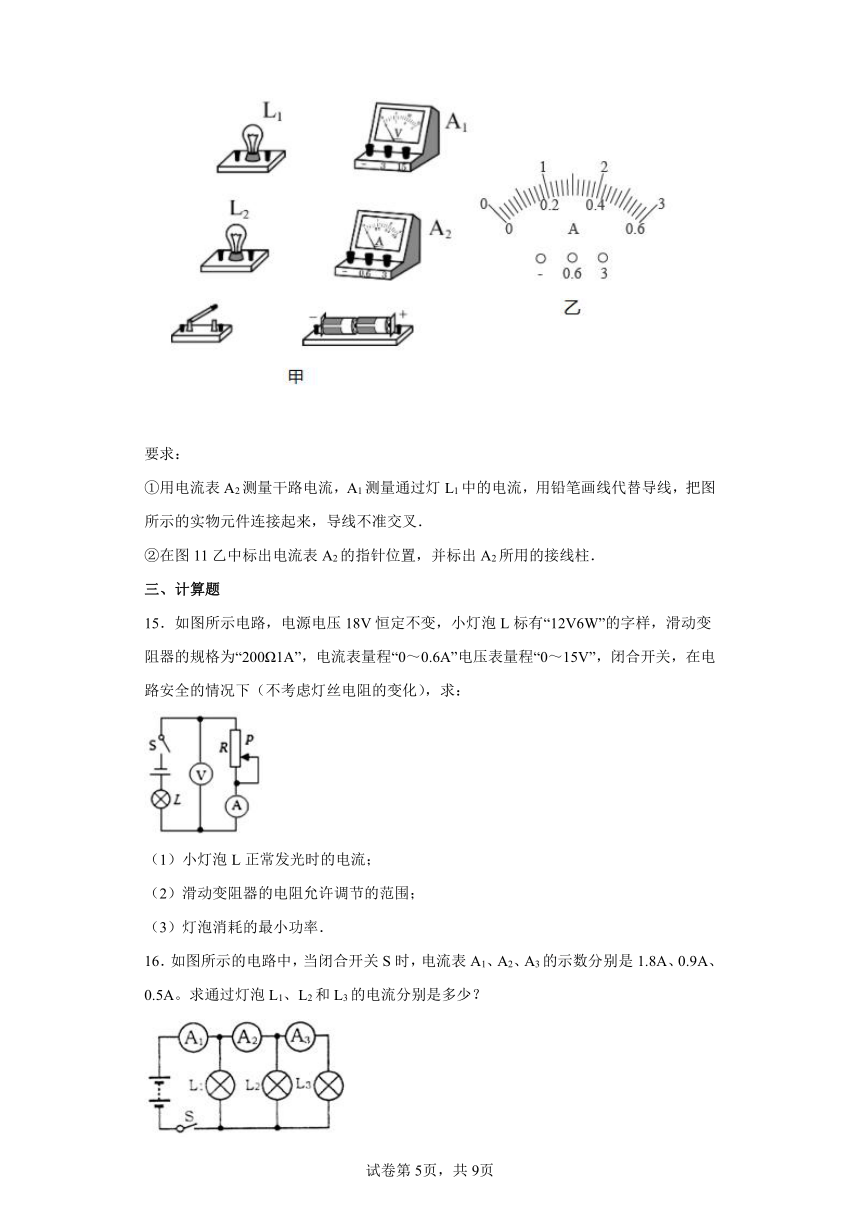

14．如图甲所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A．
要求：
①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔画线代替导线，把图所示的实物元件连接起来，导线不准交叉．
②在图11乙中标出电流表A2的指针位置，并标出A2所用的接线柱．
三、计算题
15．如图所示电路，电源电压18V恒定不变，小灯泡L标有“12V6W”的字样，滑动变阻器的规格为“200Ω1A”，电流表量程“0～0.6A”电压表量程“0～15V”，闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），求：
（1）小灯泡L正常发光时的电流；
（2）滑动变阻器的电阻允许调节的范围；
（3）灯泡消耗的最小功率．
16．如图所示的电路中，当闭合开关S时，电流表A1、A2、A3的示数分别是1.8A、0.9A、0.5A。求通过灯泡L1、L2和L3的电流分别是多少？
四、实验题
17．如图所示是甲、乙、丙三位同学探究二力平衡条件时的实验装置．
（1）实验中，三位同学通过调整________来改变作用在物体上的拉力的大小．
（2）实验时，甲同学发现当向左盘和右盘同时加入一个相等重的砝码时，木块处于静止状态．甲同学再把右盘中的砝码换成一个较重的砝码时，发现木块仍然处于静止状态，出现这种现象的原因是_______，这时木块在水平方向受到的力________（选填“平衡”、“不平衡”）．
（3）实验中，乙同学保持F1与F2大小相等，用手将小车扭转一个角度，松手后小车______（选填“能”或“不能”）保持静止不动．设计此实验步骤的目的是为了证明相互平衡的两个力必须要________．
（4）丙同学选择小纸片的目的是________（填“考虑”或“不考虑”）小纸片的重力，实验过程中丙同学用剪刀将小纸片从中间劈开，两个钩码都落到了地上，这说明相互平衡的两个力必须要________．
（5）同学们认为丙同学的实验优于甲、乙同学的实验，其主要的原因是_______．
A．减少了摩擦力对实验结果的影响
B．小纸片是比较容易获取的资料
C．容易让小纸片在水平方向上保持平衡
D．小纸片容易扭转．
18．小梦选取了如图所示的实验器材，探究电流产生的热量与哪些因素有关．
（1）选取两个相同的玻璃瓶，装入相同质量煤油并插上温度计的目的是____________．
（2）为了探究电流产生的热量与电流大小的关系，他连接了如图甲所示的电路．闭合开关，调节滑动变阻器使电流为I1，按下计时器并同时每隔1min记录一次温度计的示数．他接下来的操作应该是___________________________________．
（3）为了探究电流产生的热量与电阻大小的关系，他连接了如图乙所示的电路，他这样做的好处是________________________________________．
19．在测定“小灯泡电功率”的实验中，电源是2节新干电池，小灯泡额定电压为2.5V，电阻约为10Ω，选用的滑动变阻器的铭牌标有“50Ω 1A”.
实验次数 1 2 3 4 5
电压U/V 0.20 0.80 1.40 2.00 2.50
电流I/A 0.02 0.08 0.13 0.18 0.20
（1）请用笔画线代替导线，将图中的实物电路连接完整．（要求滑片向A端滑动时灯泡变暗）
( )
（2）电路连接正确后，闭合开关小灯泡不亮，但电流表有示数，接下来的操作应是_________．
A．更换小灯泡 B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（3）改变滑动变阻器滑片的位置，测得多组对应的电压、电流值，如上表所示．由测得数据可知，小灯泡的额定功率为_________W．实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，应向______（A/B）端移动滑片.
（4）实验时闭合开关，两表均有示数，然后将灯泡从灯座中取走，电流表_________（有/没有）示数，电压表_________（有/没有）示数．
（5）实验结束后，老师发现无法得到上述表格中的一组数据，请根据所学的知识进行推断应是第_____次（填序号）数据，理由是_________.
五、填空题
20．如图所示，电源电压为6V保持不变，S闭合后电压表示数为2V，则灯L1两端的电压为______，灯L1、L2的电阻相比较大的是______。
21．周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率．
（1）从表盘信息可知，他家接入的用电器总功率不能超过________W．
（2）该电水壶接入电路必须使用______（两孔/三孔）插座，理由是__________．
（3）小华首先进行的操作是______，接着将电水壶接入电路，观察到电能表的指示灯在1min 内闪烁20次，则电热水壶实际功率是______W．
22．为了保障出行安全，交通部门做了很多规定，如：高速公路上对机动车进行限速；车上驾驶员和乘客要系安全带。特别是自今年的6月1日起，又开展了“一盔一带”专项整治行动。请运用你所学的物理知识，简要回答问题：为什么行驶中的车辆紧急刹车时，乘客会向前倾______？
23．如图所示的实验装置，闭合两开关后，未点燃酒精灯时，现象是电流表_______________（选填“甲”、“乙” 或“甲乙都”）有示数；点燃酒精灯，在加热过程中发现电流表示数________________（选填“都变大”、“都变小” “甲变大乙变小”或“甲变小乙变大”）．
24．甲、乙是两个完全相同的网球。如图所示，在同一高度同时以大小相等的速度，将甲球竖直向下抛出、乙球竖直向上抛出，不计空气阻力，落地前瞬间甲球的动能______乙球的动能（选填“大于”、“等于”或“小于”）。
25．在如图所示的电路中，电源电压为U且保持不变，所有原件均完好。开关闭合后，电流表示数将___，电压表示数将___________(均选填“变大”、“变小”或“不变”)。一段时间后，R、L之一发生了故障，电路中只有一个电表示数变大，写出此时电压表的示数及相对应的故障。__________
26．夏季，同学们在花园中散步时能闻到花香，这种物理现象叫做_______；它说明了________.
27．如图所示，闭合开关，铁块、弹簧在图中位置静止，当变阻器的滑片P向右移动时，电流表的示数将_____，弹簧的长度将_____（选填“变大”、“变小”或“不变”）．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
试题分析：A选项，使用测电笔辨别火线时，手要接触笔尾的金属部分，笔尖接触被检测部分，氖管发光，说明检测的是火线或与火线连通的部分，选项错误．B选项，火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套，选项正确．C选项，三线插座必须接地，否则用电器漏电时外壳带电，会发生触电事故，选项错误．D选项，电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大．故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，选项错误．
考点：安全用电
2．C
【解析】
【详解】
A．由电路图可知，当S闭合时，电阻R2被短路，只有电阻R1接入电路，故A错误；
B．开关S断开时，电流的路径只有一条，此时电阻R1与R2串联，故B错误；
CD．当S闭合时，电阻R2被短路，只有电阻R1接入电路，电路中电阻较小，电源两端的电压不变，由电功率公式P可知，此时电饭锅电功率较大，电饭锅处于加热状态，故C正确，D错误。
故选C。
3．B
【解析】
【详解】
由图可知，作用在乙上绳子的股数是3，更省力些；用甲、乙两个滑轮组匀速提起质量相同的物体，不计绳重及摩擦，只克服动滑轮重做额外功，若每个滑轮质量相同， 则提升相同高度时，甲乙所做的有用功和额外功均相同，故机械效率一样大．故本题正确选项是B．
4．D
【解析】
【详解】
A．筷子是动力臂小于阻力臂的杠杆，所以是费力杠杆，故A不符合题意；
B．天平是动力臂等于阻力臂的杠杆，所以是等臂杠杆，故B不符合题意；
C．食品夹是动力臂小于阻力臂的杠杆，所以是费力杠杆，故C不符合题意；
D．核桃夹是动力臂大于阻力臂的杠杆，所以是省力杠杆，故D符合题意。
故选D。
5．D
【解析】
【详解】
A．扩散现象是大量物质微粒运动的宏观表现，所以可以推测分子是运动的，符合事实；
B．有电流通过灯泡时，灯泡就可能发光，所以可推测发光的灯泡中有电流，符合事实；
C．当小磁针受到力的作用时可发生偏转，所以可推测磁体周围有磁场，符合事实；
D．路灯同时亮、灭是开关作用的结果，不能推测它们的串、并联情况，此选项不符合事实。
故选D。
6．C
【解析】
【详解】
A．电能表是测量用电器消耗电能的仪表，故A错误；
B．由电能表时间可计算5月初至6月初消耗的电能是
W=1342.8kW h-1222.8kW h=120kW h
故B错误。
C．电能表所能承受最大功率为
Pmax=UI=220V×20A=4400W=4.4kW
则家所有用电器同时工作，总功率不得超过4.4kW，故C正确；
D．由表格数据可知，该电能表应接在220V的电路中才能正常工作，故D错误。
故选C。
7．D
【解析】
【详解】
A． 当两开关同时闭合，电动机被短路，电灯单独工作；只闭合S，电灯和电动机同时工作，但不能让电动机单独工作，故A不符合题意；
B． 当两开关同时闭合，电灯和电动机同时工作；只闭合S，电灯单独工作，但不能让电动机单独工作，故B不符合题意；
C． 闭合S，电灯和电动机同时工作，但不能让电灯或电动机单独工作，故C不符合题意；
D． 当两开关同时闭合，电灯和电动机同时工作；只闭合S2，电动机单独工作；只闭合S1，电灯单独工作，故D符合题意。
故选D。
8．D
【解析】
【详解】
AB．从甲图到乙图的过程中，质量不变、温度不变，但是气体体积变小，分子势能发生改变，内能变大，应该是在做功的同时，发生了热传递，所以温度不变，故AB错误；
C．不知道外界的气温，无法判断筒内气体是否从外界吸收热量，故C错误；
D．从甲图到丙图的过程中，对气体做功，筒内气体分子热运动加剧，温度升高，故能量转化与汽油机的压缩冲程相同，故D正确。
故选D。
9．A
【解析】
【详解】
A. 图中的装置有电源，是通电导体在磁场中受力，是电动机的原理，符合题意；B. 图中的装置无电源，是电磁感应现象的实验装置，是发电机的原理，不合题意；C. 图中的装置无电源，是电磁感应现象的实验装置，是发电机的原理，不合题意；D. 图中是研究磁极间的相互作用的实验，不能说明电动机的原理，不合题意．故选A.
10．A
【解析】
【详解】
两个不同的灯泡,通过它们的电流相等则一定是串联．故选A.
11．D
【解析】
【详解】
在自然界中的能源有很多种，像煤炭、石油等化石能源是在短期内自然界无法得到补充的，故这些能源是不可再生能源，所以所以开发新能源在我国并十分重要
12．A
【解析】
【详解】
试题分析：电能产生磁，即电流的磁效应，所以是体现通电导线周围有磁场的实验装置；
解：A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，故A正确；
B、这是电磁感应现象实验装置，说明磁能生电，故B错误；
C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，故C错误；
D、该实验说明塑料不是导体，不能说明电能产生磁，故D错误．
故选A．
【点评】学习磁现象一章重要学习方法之一是记清书上各实验装置的名称、原理、应用；方法之二是注意对比和逆向思维，如电生磁和磁生电对比，发电机和电动机对比．
13．
【解析】
【详解】
试题分析：（1）重力的方向是竖直向下的，重力的作用点在物体的重心（规则物体在其几何中心）上，从力的作用点开始用一根带箭头的线段来表示力的三要素，在箭头处标出重力符号G；
（2）三孔插座的接法：上孔接地线，左孔接零线、右孔接火线，金属外壳的用电器漏电时，地线把人体短路，防止发生触电事故；
如图所示：
考点：力的示意图 家庭电路的连接
14．如图① (4分) ②(2分)
【解析】
【详解】
试题分析：（1）由题意可知，电流不相等，所以两个灯泡应是并联的，电流表A2测量干路电流，应在干路上，A1测量通过灯L1中的电流，应在灯泡L1的支路上，连线如上图所示；（2）电流表A2测量干路电流，等于通过两个灯泡的电流之和为1A，所以接的量程应是0----3A．
考点：实物图的连线；电流表的用法
15．（1）0.5A；（2）12～120Ω；（3）0.375W．
【解析】
【详解】
（1）．由P＝UI得
小灯泡L正常发光时的电流；
（2）．因串联电路中各处的电流相等，且电流表的量程为0～0.6A，变阻器允许通过的最大电流为1A，所以，电路中的最大电流I大＝0.5A，此时滑动变阻器接入电路中的电阻最小;
由可得，电路中的总电阻和灯泡的电阻分别为：
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
；
当电压表的示数UR＝15V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：
UL＝U﹣UR＝18V﹣15V＝3V，
则电路中的最小电流：
则滑动变阻器接入电路中的最大阻值：
则滑动变阻器接人电路的阻值在12Ω～120Ω的范围时才能保证电路的安全；
（3）．当灯泡两端的电压最小，即UL＝3 V时，灯泡消耗功率最小，为：
．
16．0.9A，0.4A，0.5A
【解析】
【详解】
解：由图可知，三个灯泡并联，电流表A1测三个灯泡的总电流，A2测L2和L3的总电流，A3测L3的电流。故通过L3的电流为
I3=IA3=0.5A
通过L2的电流为
I2=IA2-IA3=0.9A-0.5A=0.4A
通过L1的电流为
I1=IA1-IA2=1.8A-0.9A=0.9A
答：通过灯泡L1、L2和L3的电流分别是0.9A、0.4A、0.5A。
17． 砝码的数量 木块受到了水平向左的摩擦力较大 平衡 不能 作用在同一直线上 不考虑 作用在同一物体上 A
【解析】
【分析】
二力平衡的条件是作用在同一物体上的两个力，大小相等、方向相反、作用在一条直线上．在实验中，通过砝码的数量来控制拉力的大小，通过减小物体的质量与摩擦来减小对实验效果的影响等．结合控制变量法，针对每一个变量的研究可逐一做出分析．
【详解】
(1)实验中，两侧的拉力来自于砝码和小盘的重力．三位同学通过调整砝码的数量来改变作用在物体上的拉力的大小．
(2)实验时，发现当向左盘和右盘同时加入一个相等重量的砝码时，木块处于静止状态．再把右盘中的砝码换成一个较重的砝码时，木块仍然处于静止状态，出现这种现象的原因是木块受到了水平向左的摩擦力较大，这时木块在水平方向是处于静止状态，所以受到的力平衡．
(3)实验中,乙同学保持F1与F2大小相等，用手将小车扭转一个角度，松手后小车不能保持静止不动．设计此实验步骤的目的是为了证明相互平衡的两个力必须要作用在同一直线上．
(4)丙同学选择小纸片的目的是小纸片较轻，可以是不考虑小纸片的重力；
实验过程中丙同学用剪刀将小纸片从中间劈开，两个钩码都落到了地上，这说明相互平衡的两个力必须要作用在同一物体上．
(5)丙同学用的是小纸片，而甲、乙分别用的是木块和小车，相比之下，丙的质量小、摩擦力也小，所以丙的实验减少了摩擦力对实验结果的影响，优于甲、乙同学的实验．故A符合题意．
18． 比较两个烧瓶中电流产生热量的多少 调节滑动变阻器改变电流，重复以上操作 可以保证电流和通电时间相同
【解析】
【详解】
（1）探究电流产生的热量与哪些因素有关，实验时选取两个相同的玻璃瓶，装入相同质量的煤油，则可以通过温度计的示数，来显示电流产生的热量，电流产生的热量多，温度计的示数就高，电流产生的热量少，温度计的示数就低；
（2）探究电流产生的热量与电流大小的关系，应该保持电阻、通电时间不变，改变通过电阻的电流．
所以，实验中，先使电路中的电流为I1，接下来的操作是，调节滑动变阻器改变电路中的电流，在相等的时间内测出煤油温度升高的度数，即调节滑动变阻器改变电流，重复以上操作；
（3）探究电流产生的热量与电阻大小的关系，应该保持电流、通电时间相同，改变导体的电阻，为此连接了如图乙所示的串联电路，串联电路的好处是可以保证电流和通电时间相同．
【点睛】
探究电流产生的热量与哪些因素有关的实验中，注意控制变量法的应用，因为电流、电阻、通电时间都影响电流产生热量的多少，所以实验时让一个因素变化，控制其它因素相同即控制变量．
19． 见解析所示 c 0.5 B 没有 有 1 滑动变阻器最大阻值较小，无论怎样移动滑片灯两端的电压均大于0.5V
【解析】
【详解】
（1）滑片向A端移动时，灯泡变暗，电流变小，滑动变阻器接入电路的阻值变大，故导线应接B接线柱，连线如图所示：
（2）灯泡不亮，电流表有示数，说明电路中没有断路，则应该移动滑动变阻器的滑片，观察灯泡是否发光；
（3）当电压表示数为额定电压U=2.5V时，I=0.2A，灯泡的额定功率P=UI=2.5V×0.2A=0.5W，当灯泡两端的电压从2V变化到额定电压2.5V过程中，电流变大，滑动变阻器接入电路的阻值变小，所以滑片应向B端移动；
（4）去掉灯座以后，灯泡断路，电流无示数，电压表并联在电源两端，电压示数等于电源电压；
（5）当滑动变阻器接入阻值最大时，灯泡两端的电压最小，由串联分压有：U灯/U滑＝R灯/R滑＝10Ω/50Ω＝1/5，两节干电池U=3V，则U灯= U/6=1/6×3V=0.5V，灯泡两端的电压不可能低于0.5V，所以推断出第1组数据不可能，理由是：滑动变阻器的最大阻值较小，无论怎样移动滑片，灯泡两端的电压均大于0.5V．
20． 2V L2
【解析】
【分析】
【详解】
[1][2]由电路图可知，两灯泡串联，电压表测L1两端的电压，则U1=2V，因为串联电路中总电压等于各分电压之和，所以灯L2两端的电压
U2=U-U1=6V-2V=4V
根据串联电路分压与电阻成正比可知，L2电阻大。
21． 8800 三孔 为保证安全，金属外壳必须接地 断开家中所有用电器(让家中的所有用电器停止工作) 750
【解析】
【详解】
（1）由电能表铭牌“220V 10/(40)A”可知，该电能表允许通过的最大电流为40A，所以他家接入用电器的最大总功率P总=UImax=220V
（2）该电水壶接入电路中必须使用三孔插座，理由是为保证安全，有金属外壳的电器金属外壳必须保护接地，防止漏电事故发生．
（3）为了测量电热壶的实际功率，电路中只接入电热壶，让电热壶单独工作．所以小华首先进行的操作是断开家中所有用电器，接着只将电热壶接入电路，观察电能表测出电热壶在一定时间消耗的电能，从而求出电热壶的实际功率．
电能表铭牌“1600r/kW·h”表示用电器每消耗1 kW·h的电能，电能表转盘转动1600转．
若观察到电能表的指示灯在1min内闪烁20次，则电热壶消耗的电能为W=，
电热壶的实际功率P=
22．行驶中的车辆紧急刹车时，由于乘客具有惯性，要保持原来的运动状态不变，所以乘客会向前倾。
【解析】
【详解】
运动的物体有保持其原有的匀速直线运动状态的性质，静止的物体有保持其原有静止状态的性质，叫惯性。行驶中的车辆紧急刹车时，由于乘客具有惯性，要保持原来的运动状态不变，所以乘客会向前倾。
23． 乙； 甲变大乙变小．
【解析】
【详解】
[1]玻璃本来是绝缘体，当玻璃接入电路时，闭合开关，由于玻璃是绝缘体，所以左边电路中没有电流，即电流表甲无示数；因为灯丝是导体，所以，开关闭合后电流表乙有示数；
[2]当对玻璃加热后，玻璃的导电性能会发生改变，玻璃会变成导体，也就是说此时左边电路中会有电流通过，所以电流表甲的示数从零逐渐变大；当对灯丝加热时，温度升高，灯丝的电阻增大，所以电流变小，即电流表乙的示数变小．
24．等于
【解析】
【分析】
【详解】
甲乙两球的质量相等，抛出时两球的速度相等，则动能相等；最初的高度相同，则重力势能相同；因动能和势能的统称为机械能，故抛出时两球的机械能相等；由于不计空气阻力，则两球的机械能守恒，落地前瞬间两球的机械能也相等，两球落地时高度相同，则重力势能相同，故两球落地时的动能也相同。
25． 变大 变小 若电压表示数为0，则L短路，若电压表示数为U，则L断路
【解析】
【详解】
[1]由电路图可知，开关S断开时，电压表串联在电路中测电源电压，电流表断路，所以通过电流表的电流为0，则电流表无示数；闭合开关S后，灯泡L与电阻R串联，电压表测L两端电压，电流表测电路电流，电流表由无示数变为有示数，所以电流表示数变大了。
[2]因串联电路中的总电压等于各分电压之和，所以由电压表测电源电压变为测串联电路中L两端电压可知，电压表的示数变小了。
[3]一段时间后，R、L之一发生了故障，电路中只有一个电表示数变大，有两种情况：
①电流表示数变大，即电路总电阻减小了，此时电压表示数为0，灯泡L发生短路；
②电压表示数变大，由测L两端电压变为测电源电压，此时电压表示数为U，灯泡L发生断路，电流表示数为0。
26． 扩散 分子在不停地做无规则运动
【解析】
【详解】
同学们在花园中散步时能闻到花香，这主要是因为芳香油分子在不停地做无规则运动的结果，这种现象是扩散现象
27． 变大 变大
【解析】
【详解】
解：由图知，将变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变小，由欧姆定律可知电路中的电流变大，即电流表的示数将变大；
螺线管的线圈匝数不变，电路中的电流变大，则通电螺线管的磁性增强，通电螺线管对铁块的吸引力增大，所以弹簧的长度将变大．
答案第1页，共2页
答案第1页，共2页
