四川省江油市九年级（下）开学考试物理试题（word版含答案）

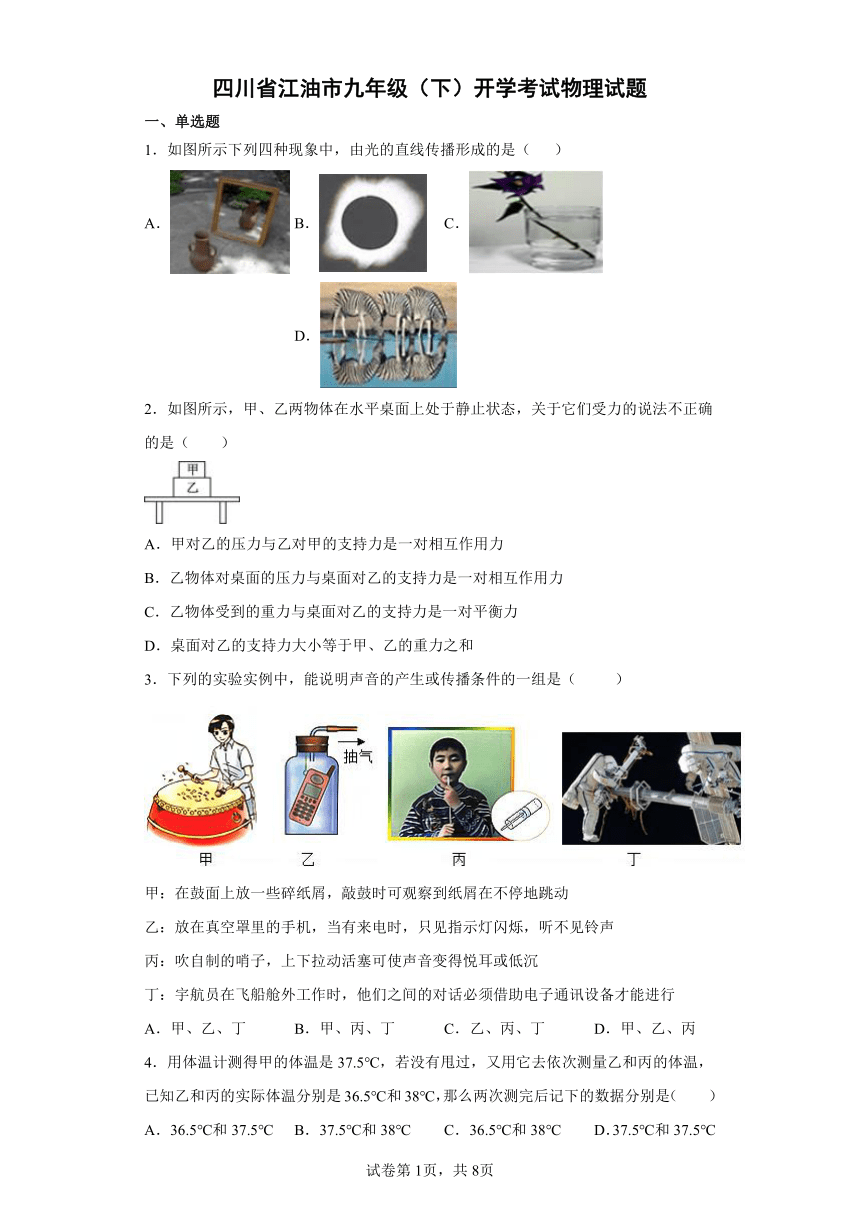

四川省江油市九年级（下）开学考试物理试题
一、单选题
1．如图所示下列四种现象中，由光的直线传播形成的是（ ）
A． B． C． D．
2．如图所示，甲、乙两物体在水平桌面上处于静止状态，关于它们受力的说法不正确的是（　　）
A．甲对乙的压力与乙对甲的支持力是一对相互作用力
B．乙物体对桌面的压力与桌面对乙的支持力是一对相互作用力
C．乙物体受到的重力与桌面对乙的支持力是一对平衡力
D．桌面对乙的支持力大小等于甲、乙的重力之和
3．下列的实验实例中，能说明声音的产生或传播条件的一组是（ ）
甲：在鼓面上放一些碎纸屑，敲鼓时可观察到纸屑在不停地跳动
乙：放在真空罩里的手机，当有来电时，只见指示灯闪烁，听不见铃声
丙：吹自制的哨子，上下拉动活塞可使声音变得悦耳或低沉
丁：宇航员在飞船舱外工作时，他们之间的对话必须借助电子通讯设备才能进行
A．甲、乙、丁 B．甲、丙、丁 C．乙、丙、丁 D．甲、乙、丙
4．用体温计测得甲的体温是37.5℃，若没有甩过，又用它去依次测量乙和丙的体温，已知乙和丙的实际体温分别是36.5℃和38℃，那么两次测完后记下的数据分别是（　　）
A．36.5℃和37.5℃ B．37.5℃和38℃ C．36.5℃和38℃ D．37.5℃和37.5℃

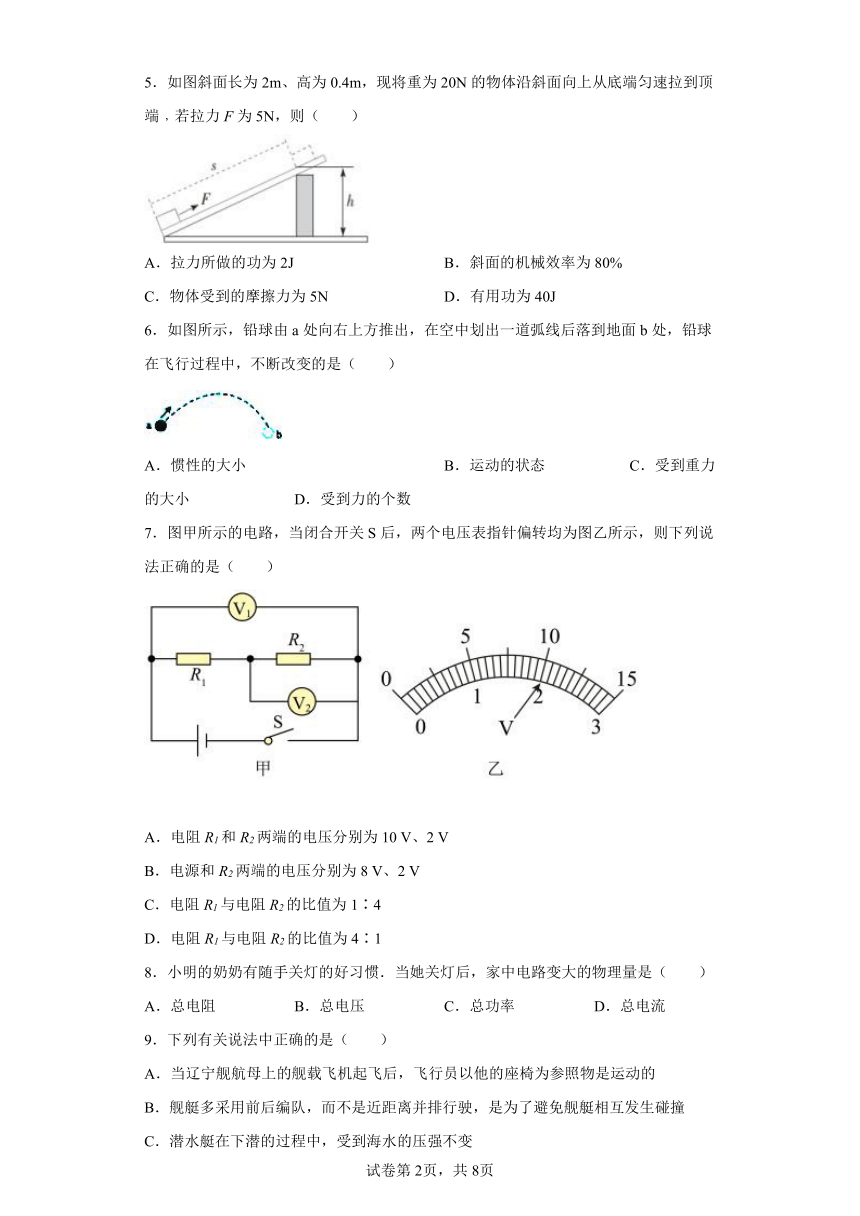

5．如图斜面长为2m、高为0.4m，现将重为20N的物体沿斜面向上从底端匀速拉到顶端﹐若拉力F为5N，则（　　）
A．拉力所做的功为2J B．斜面的机械效率为80%
C．物体受到的摩擦力为5N D．有用功为40J
6．如图所示，铅球由a处向右上方推出，在空中划出一道弧线后落到地面b处，铅球在飞行过程中，不断改变的是（　　）
A．惯性的大小 B．运动的状态 C．受到重力的大小 D．受到力的个数
7．图甲所示的电路，当闭合开关S后，两个电压表指针偏转均为图乙所示，则下列说法正确的是（　　）
A．电阻R1和R2两端的电压分别为10 V、2 V
B．电源和R2两端的电压分别为8 V、2 V
C．电阻R1与电阻R2的比值为1∶4
D．电阻R1与电阻R2的比值为4∶1
8．小明的奶奶有随手关灯的好习惯．当她关灯后，家中电路变大的物理量是（　　）
A．总电阻 B．总电压 C．总功率 D．总电流
9．下列有关说法中正确的是（　　）
A．当辽宁舰航母上的舰载飞机起飞后，飞行员以他的座椅为参照物是运动的
B．舰艇多采用前后编队，而不是近距离并排行驶，是为了避免舰艇相互发生碰撞
C．潜水艇在下潜的过程中，受到海水的压强不变
D．作战飞机在加速升空过程中，动能转化为重力势能，机械能保持不变
10．如图所示的四种现象中,属于光的折射现象的是
A． B． C． D．
11．如图所示，电源电压恒为18V，电压表量程是“0-15V”，电流表量程是“0-0. 6A”，滑动变阻器R的规格是“100Ω 1A”，灯泡标有“6V 3W”字样。闭合开关S，若保证电路所有元件均安全的情况下，（不考虑灯丝电阻变化）。下列说法正确的是（　　）
A．电压表示数变化范围是3V-15V
B．电流表示数变化范围是0.16A-1.5 A
C．电路中的最大功率是10.8W
D．滑动变阻器连入电路的阻值变化范围是24Ω-60Ω
12．如图所示，站台上，小红坐在列车甲中，正观察着对面的另一辆列车乙，请根据图中所示的情景判断，下列情况可能发生的是（　　）
①甲和乙均相对于站台运动，且方向相反
②甲和乙均相对于站台运动，且方向相同
③甲相对于站台静止，乙相对于站台运动
④甲相对于站台运动，乙相对于站台静止
A．只有①③ B．只有③④
C．只有②③④ D．①②③④都有可能
13．如图所示，汽车在平直路面行驶时，受到牵引力的施力物体是（　　）
A．路面 B．空气 C．车轮 D．发动机
二、计算题
14．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R1并联在稳压电源两端，如图乙所示。闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表示数变为0.45A。求：
（1）电源电压是多少？
（2）R1的阻值是多少？
（3）小灯泡1min消耗多少电能？
15．如图所示，电源电压不变，R是定值电阻，电灯L标有“6V 3W”的字样。只闭合S 时，电灯L正常发光。再闭合S′时，电流表的示数为0.8A。求：
（1）电阻R的阻值；
（2）开关都闭合后，5min内电路消耗的总电能。
三、实验题

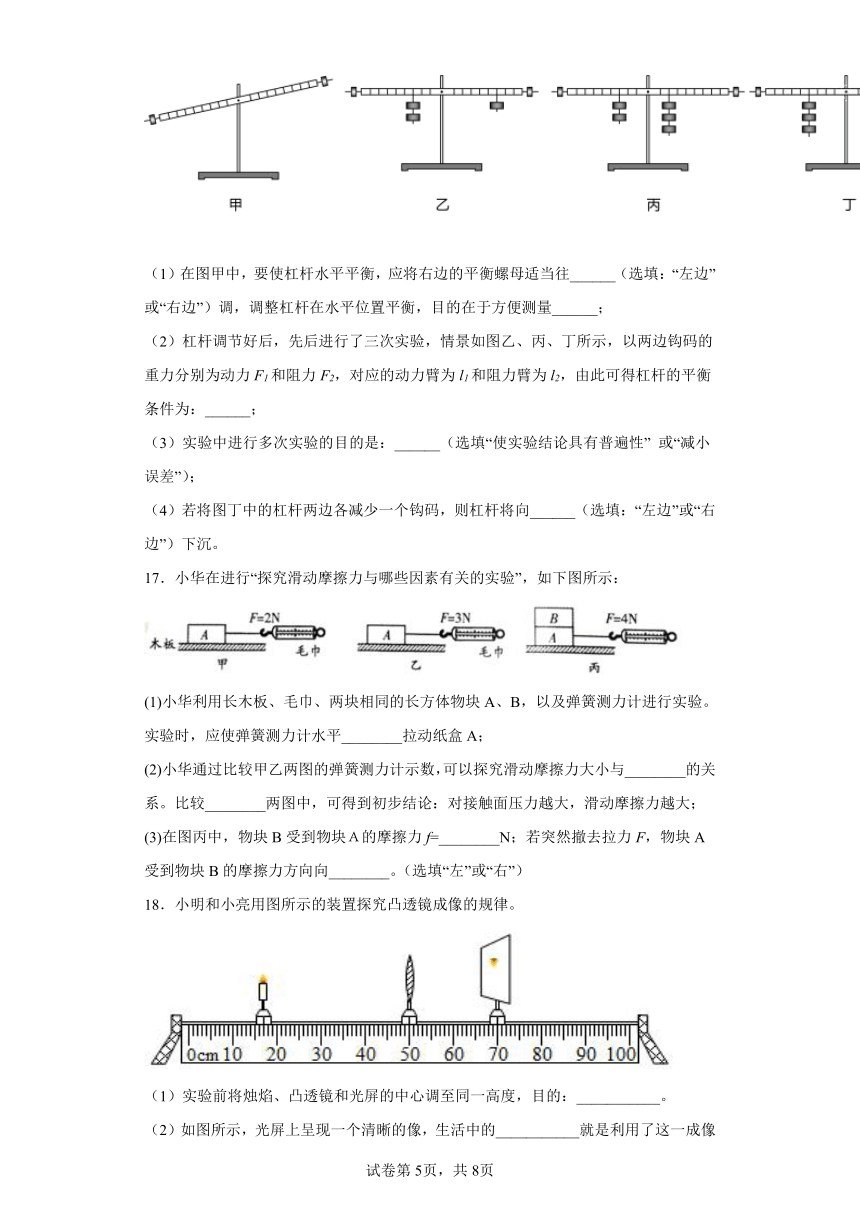

16．在做杠杆平衡条件的实验时，所用到的实验器材有：杠杆、铁架台和若干个重为1N的钩码，如图所示。
（1）在图甲中，要使杠杆水平平衡，应将右边的平衡螺母适当往______（选填：“左边”或“右边”）调，调整杠杆在水平位置平衡，目的在于方便测量______；
（2）杠杆调节好后，先后进行了三次实验，情景如图乙、丙、丁所示，以两边钩码的重力分别为动力F1和阻力F2，对应的动力臂为l1和阻力臂为l2，由此可得杠杆的平衡条件为：______；
（3）实验中进行多次实验的目的是：______（选填“使实验结论具有普遍性” 或“减小误差”）；
（4）若将图丁中的杠杆两边各减少一个钩码，则杠杆将向______（选填：“左边”或“右边”）下沉。
17．小华在进行“探究滑动摩擦力与哪些因素有关的实验”，如下图所示：
(1)小华利用长木板、毛巾、两块相同的长方体物块A、B，以及弹簧测力计进行实验。实验时，应使弹簧测力计水平________拉动纸盒A；
(2)小华通过比较甲乙两图的弹簧测力计示数，可以探究滑动摩擦力大小与________的关系。比较________两图中，可得到初步结论：对接触面压力越大，滑动摩擦力越大；
(3)在图丙中，物块B受到物块Ａ的摩擦力f=________N；若突然撤去拉力F，物块A受到物块B的摩擦力方向向________。（选填“左”或“右”）
18．小明和小亮用图所示的装置探究凸透镜成像的规律。
（1）实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的：___________。
（2）如图所示，光屏上呈现一个清晰的像，生活中的___________就是利用了这一成像规律；保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清晰的像，应将光屏向___________移动。
（3）小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的。请你设计一种简单的方法验证小亮的观点：___________。
19．甲是小明在探究“电流与电阻的关系”时的电路图，电源电压恒为6V。电压表、电流表无损坏，有5、10、20、25 、30等定值电阻，滑动变阻器（50 1A）一个，导线若干。
(1)根据实验要求，用笔画线代替导线，连接完成图甲的实物图 ______ 。
(2)正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是 ______ 。
(3)排除故障后，进行实验的过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意先观察 ______ （填序号）。
A．变阻器滑片 B．电压表 C．电流表 D．电源
(4)小明根据实验需要，多次更换阻值不同的定值电阻R，并记录各次电流表的示数，将实验数据描绘在图乙中，由图知实验过程中，小明控制定值电阻两端电压保持 ______ V不变；若不更换其他器材，为了能够完成实验，更换的定值电阻阻值不能够大于 ______。
(5)观察图像可以得出实验结论： ______ 。
(6)实验中，滑动变阻器的主要作用是 ______ 。
20．如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样；
（1）请指出电路连接中的两个不当之处：
①_______________；
②_______________；
（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱．出现这种现象的原因是_________________；
（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值，记录如下：
①小灯泡正常工作时的电阻大小约为______；
②通过分析实验数据可知，小灯泡的电阻是___（填写“不变”或“变化”）的，其原因是：______________；
（4）实验结束，小明提出了一个探究设想：可以利用图中的实验器材来探究“并联电路中干路电流与各支路电流有什么关系”；
①请帮他们设计一个实验方案，将电路图画在虚线框中_______；
②在实验探究过程中，滑动变阻器不但可以改变电路中的电流，它还是电路中的一个______，但在移动滑片时一定要注意___________。
四、填空题
21．秸秆焚烧严重污染空气，是造成当前雾霾严重的因素之一。可将其回收制成秸秆煤。完全燃烧0.2kg秸秆煤可放出______J的热量，若这些热量完全被20kg、初温为20℃的水吸收，可使水温升高至_____℃。[J/（kg·℃），J/kg]
22．小海将质量和初温相同的铁、陶瓷两种材料制成的勺子（）浸没在沸水中煮足够长一段时间进行消毒，则消毒结束时内能增加更多的是________勺子，这是通过________方式改变内能的。
23．汽车行驶时，发动机因振动产生较大的噪声，这个噪声主要是通过空气传到人耳的。减少噪声的主要途径有：①在声源处控制噪声；②在传播途中控制噪声；③在人耳处减弱噪声。很多靠近学校路段有禁止鸣笛标志，这是通过上述______来减弱噪声（选填序号），双手用力鼓掌感到疼，说明力的作用是______。
24．参加拔河比赛，要挑选身体壮的同学，这是为了增大______，还要扫除地面的沙粒从而______（填“增大”或“减小”）鞋底与地面的摩擦．若比赛中绳子缓慢移动，最终甲队战胜了乙队，甲队拉绳子的力______（填“大于”、“小于”或“等于”）乙队拉绳子的力．
25．甲、乙两辆汽车在水平路面上做直线运动．如图所示是两车速度随时间的变化图线．则甲汽车是做__运动，乙汽车做__运动．（静止/匀速/加速/减速）
26．凸透镜的焦距是表示凸透镜对光线会聚能力的一个物理量，两个直径相同的凸透镜，它们的焦距分别为4cm和6cm，那么焦距为________cm的凸透镜对光线会聚的能力强一些．
27．如图所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均相等的金属丝，AB是镍铬合金丝，CD是锰铜丝。实验中先将导体AB接入电路，闭合开关电流表示数为I1；然后断开开关将导体CD接入电路，闭合开关电流表示数为I2；对比前后两次电流表示数，发现I1不等于I2。这个实验说明导体的电阻与______有关。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【解析】
【详解】
解答：A. 该图所示的是平面镜成像，是光的反射现象，不符合题意；B. 日食是光沿直线传播的典型事例，符合题意；C. 水中的竹子好像在水面处折弯了，是由于光从水中射向空气时发生折射形成的，是光的折射现象形成的，不符合题意；D. 水中倒影是空气中物体的光经水面反射后，在水中形成的虚像，即平面镜成像，这是一种典型的镜面反射现象不符合题意．
点睛：光在同种均匀介质中沿直线传播，利用这一特点，人们可以看到许多现象，例如日食、月食、影子、小孔成像等．
2．C
【解析】
【分析】
【详解】
A．甲对乙的压力与乙对甲的支持力是一对相互作用力，作用在不同物体上，故A正确，不符合题意；
B．乙物体对桌面的压力与桌面对乙的支持力是一对相互作用力，作用在不同物体上，故B正确，不符合题意；
C．乙物体受到的重力与桌面对乙的支持力大小不相等，不是一对平衡力，故C错误，符合题意；
D．以整体为研究对象可知，桌面对乙的支持力大小等于甲、乙的重力之和，故D正确，不符合题意。
故选C。
3．A
【解析】
【分析】
【详解】
甲：在鼓面上放一些碎纸屑，敲鼓时可观察到纸屑在不停地跳动，纸屑放大了声源的振动，即说明发声体在振动，故甲符合题意；
乙：放在真空罩里的手机，当有来电时，只见指示灯闪烁，听不见铃声，说明声音不能在真空中传播，即声音的传播需要介质，故乙符合题意；
丙：吹自制的哨子，上下拉动活塞可使声音变得悦耳或低沉，该实验说明空气柱的长度变化，影响声源的振动频率，而频率决定音调，故不能说明声音的产生和传播条件，不符合题意；
丁：宇航员在飞船舱外工作时，他们之间的对话必须借助电子通讯设备才能进行，说明声音不能在真空中传播，故丁符合题意。
故甲、乙、丁符合题意。
故选A。
【点睛】
4．B
【解析】
【详解】
用体温计测得甲的体温是37.5℃，若没有甩过，体温计的示数是37.5℃，用此体温计测量体温为36.5℃的病人时，由于缩口的作用，示数不会下降，所以仍保持37.5℃；用此体温计测量体温为38℃的病人时，水银会从液泡内膨胀上升，使示数增加到38℃。
故选B。
5．B
【解析】
【分析】
【详解】
A．拉力做的总功
W总=Fs=5N×2m=10J
故A不符合题意；
BD．有用功
W有=Gh=20N×0.4m=8J
斜面的机械效率
故B符合题意，D不符合题意；
C．物体克服摩擦力做的额外功
W额=W总-W有=10J-8J=2J
物体与斜面间的摩擦力
故C不符合题意。
故选B。
6．B
【解析】
【详解】
A. 惯性大小只与物体的质量有关，与运动状态无关，故A错误；B. 铅球在运动时，速度和方向都发生了改变，故运动状态改变了，故B正确；C. 重力是由于地球的吸引而产生的力，其大小与质量成正比，故铅球的重力不会改变，故C错误；D. 铅球运动过程中，受到重力和空气的阻力，受力的个数不改变，故D错误．故选B.
【点睛】
物体运动状态的变化包括运动的速度和方向，只要一个改变，就说明运动状态改变；惯性的大小只与物体的质量有关，而重力大小与质量成正比．
7．D
【解析】
【详解】
AB．电路图可知，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压；因串联电路的总电压等于各部分电压之和，且两个电压表的指针偏转位置相同，所以，电压表V1的量程为0～15V，分度值为0.5V，所以电源的电压U＝10V，电压表V2的量程为0～3V，分度值为0.1V，所以R2两端的电压U2＝2V，则电阻R1两端的电压
U1＝U﹣U2＝10V﹣2V＝8V
所以，电源的电压为10V、电阻R1两端的电压为8V、电阻R2两端的电压为2V，故AB错误；
CD．因串联电路各处的电流相等，所以电阻R1、R2的阻值之比
故C错误、D正确。
故选D。
8．A
【解析】
【详解】
试题分析：家庭中的用电器都是并联的，关掉其中一个后，相当减少了电阻的横截面积，所以会增大总电阻，总电流会减小，总电压不变，总功率会减小，故应选A．
【考点定位】家庭电路
9．B
【解析】
【详解】
A．当辽宁舰航母上的舰载飞机起飞后，飞行员与他的座椅之间没有位置变化，因此以他的座椅为参照物是飞行员是静止的，故A错误；
B．舰艇并排行驶时，舰艇带动其周围的水随船向前运动，结果使舰艇内侧之间的水流速度大于舰艇外侧的水流速度；因为水的流速越大，压强越小，水的流速越小压强越大，所以舰艇内外测的水存在压强差，水的压强差使两舰艇靠近，进而发生碰撞，为了避免舰艇相“吸”碰撞，不采用“并排”行驶，故B正确；
C．潜水艇在下潜过程中，海水的密度一定，潜水艇所处的深度不断增大，根据p=ρ液gh可知，受到海水的压强变大，故C错误；
D．飞机加速升空，质量不变，速度和高度都增加，故动能和重力势能都变大，机械能增大，因此，不是动能转化为重力势能，故D错误。
故选B。
10．A
【解析】
【分析】
（1）光在同一均匀介质中沿直线传播；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用．
【详解】
A、露珠相当于放大镜，叶子经露珠成放大的像是光的折射现象，故A正确；
B、倒影属于平面镜成像，是由光的反射形成的，故B错误；
C、笔直的光线射入树林中，是由光的直线传播形成的，故C错误；
D、日月食都是光的直线传播产生的现象，故D错误．
故选A．
11．D
【解析】
【详解】
由图示电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压。
ABC．灯泡的电阻
电压表量程为0-15V，电压表示数最大为15V时电路电流最小，因串联电路的总电压等于各电阻两端的电压之和，所以灯泡两端的最小电压
UL′=U-U滑=18V-15V=3V
此时电路中的电流最小为
=0.25A
灯泡的额定电流
=0.5A
电流表量程是“0-0.6A”，变阻器的最大电流是1A，所以通过电路的最大电流是0.5A，此时变阻器连入电路的电阻最小，变阻器两端的最小电压，即电压表的最小示数
U滑最小=U-UL=18V-6V=12V
所以电压表示数变化范围是12V-15V，电流表示数变化范围是0.25A-0.5 A，电路的最大功率
P=UIL=18V×0.5A=9W
故ABC错误；
D．因为变阻器两端的最小电压是12V，通过电路的电流是0.5A，变阻器的最小阻值
变阻器两端的最大电压是15V，通过电路的电流是0.25A，变阻器的最大阻值
=60Ω
所以滑动变阻器连入电路的阻值变化范围是24Ω-60Ω，故D正确。
故选D。
12．D
【解析】
【详解】
①由图可知，小红坐在列车甲中，对面的另一辆列车乙从自己所做的列车旁边驶过，以站台为参照物，甲乙可能运动的方向相反。
②由图可知，小红坐在列车甲中，对面的另一辆列车乙从自己所做的列车旁边驶过，以站台为参照物，甲乙可能运动的方向相同，乙车的速度较大。
③由图可知，小红坐在列车甲中，对面的另一辆列车乙从自己所做的列车旁边驶过，可能甲相对于站台静止，乙相对于站台向前运动。
④由图可知，小红坐在列车甲中，对面的另一辆列车乙从自己所做的列车旁边驶过，可能甲相对于站台运动，乙相对于站台静止。
故选D。
13．A
【解析】
【分析】
【详解】
汽车行驶时，地面给汽车向前的摩擦力驱动汽车向前运动，故使汽车向前进的牵引力的施力物体是地面。
故选A。
14．（1）；（2）；（3）
【解析】
【详解】
解：（1）闭合开关S1，为R1简单电路，电流表测R1电流，I1=0.2A；再闭合开关S2，R1与灯泡并联，电流表测干路电流，通过灯泡电流
由甲图知此时灯两端电压为
R1与灯泡并联，故电源电压
（2）R1的阻值为
（3）小灯泡1min消耗多少电能
答：（1）电源电压是2V；
（2）R1的阻值是；
（3）小灯泡1min消耗30J电能。
15．（1）20Ω；（2）1440J
【解析】
【分析】
【详解】
解：(1)L与R并联，L正常发光，电源电压
灯泡电流
R的电流
R的电阻
(2)电路消耗的总电能
答：(1) 电阻R的阻值是20Ω；
(2) 开关都闭合后，5min内电路消耗的总电能是1440J。
16． 右边 力臂 动力乘以动力臂等于阻力乘以阻力臂（或F1l1=F2l2） 使实验结论具有普遍性 左边
【解析】
【分析】
【详解】
（1）[1]图甲中，杠杆左边下沉，应向右调节平衡螺母，才能让杠杆在水平位置平衡。
[2]调节杠杆在水平位置平衡，是为了让力臂与杠杆重叠，方便测量力臂。
（2）[3]设每个钩码的重力为G，杠杆每一小格长度为l，则三次实验中对应的动力和动力臂分别为：2G和3l、2G和3l、3G和4l，阻力和阻力臂分别为：G和6l、3G和2l、2G和6l，所以每一组动力与动力臂的乘积和阻力与阻力臂的乘积相等，故杠杆的平衡条件为：动力乘以动力臂等于阻力乘以阻力臂，用公式表示为
F1l1=F2l2
（3）[4]实验中，多次探究是为了使实验结论更具普遍性，避免偶然性。
（4）[5]图丁中，杠杆平衡时满足
3G×4l=2G×6l
而两边各减少一个钩码，会变成
2G×4l>G×6l
那么杠杆的左边下沉。
17． 匀速 接触面粗糙程度 乙丙 0 右
【解析】
【详解】
(1)[1]摩擦力和弹簧测力计的拉力是水平方向上方向相反的一对力，若物体做匀速直线运动，此时摩擦力和弹簧测力计的拉力就是水平方向的一对平衡力，读出弹簧测力计的示数，就等于摩擦力，故应填匀速。
(2)[2]通过甲乙两图知，压力的大小不变，接触面粗糙程度不同，所以是探究滑动摩擦力大小与接触面的粗糙程度的关系的。
[3]要探究滑动摩擦力的大小和压力大小的关系，需要控制接触面粗糙程度不变，改变压力的大小，所以选择乙丙两个图。
(3)[4]丙图中，物块B与A虽然接触，但是保持相对静止，不具备产生摩擦力的条件，摩擦力为0。
[5]摩擦力方向与物体相对运动方向相反，突然撤去拉力F，物块A相对于物块B向左运动，物块A受到物块B的摩擦力方向向右。
18． 使像成在光屏的中央 照相机 左 见详解
【解析】
【分析】
【详解】
（1）[1]探究凸透镜成像实验中，在光具座上依次放置蜡烛、凸透镜、光屏，三者在同一条直线上且中心大致在同一高度上，像才能成在光屏的中央。
（2）[2]如图所示，光屏上呈现一个清晰的像，物距大于像距，此时物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；生活中的照相机就是利用了这一成像规律。
[3]保持凸透镜的位置不变，将蜡烛向左调节一段距离后，物距变大，则像距减小、像变小，要想在光屏上成清晰的像，应将光屏向左调节，此时像的大小比刚才的像要变小些。
（3）[4]沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反。
19． 定值电阻R断路 B 2 25 电压一定时，通过导体的电流与导体的电阻成反比 保持定值电阻两端的电压不变 （保持电压表示数不变）
【解析】
【详解】
(1)[1]电流表和电阻串联，如图连接，选小量程。
(2)[2]电流表示数几乎为零，说明可能断路，电压表示数接近电源电压且几乎不变，说明电压表和电源直接连接，所以可能电阻R断路。
(3)[3]探究“电流与电阻关系”时要控制电阻的电压不变，每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察电压表示数。
(4)[4][5]由图乙可知，电阻两端电压为2V，所以控制定值电阻两端电压保持2V不变，滑动变阻器分压为4V，所以滑动变阻器电阻为定值电阻的两倍，滑动变阻器最大为50Ω，所以定值电阻最大为25Ω。
(5)[6]由表格中的数据可知，电流与电阻的乘积为一定值，故可得出结论当电压一定时，导体中的电流与导体的电阻成反比。
(6)[7]根据控制变量法，实验中，滑动变阻器的主要作用是控制电阻两端电压为定值。
20． 电压表没有并联在小灯泡两端；（电压表并联在了变阻器的两端） 电压表量程选择过大（或电流表量程选择过大） 电源电压过低 10.4Ω 变化 小灯泡的电阻受温度的影响 电阻（或用电器） 电阻值不能为零
【解析】
【详解】
(1)①[1]②[2]题图中的错误有电压表并联在了滑动变阻器的两端，电流表量程选择过大。
(2)[3]闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱，出现这种现象的原因可能电源电压过低。
(3)①[4]由欧姆定律，而且由数据可知，小灯泡正常工作时的电阻大小约为
②[5]当小灯泡两端的电压为2V时，流过小灯泡的电流是0.2A，由欧姆定律得，此时小灯泡的电阻是
当小灯泡两端的电压为2.8V时，流过小灯泡的电流是0.26A，由欧姆定律得，此时小灯泡的电阻是
可见小灯泡的电阻是变化的。
[6]原因是小灯泡的电阻受温度的影响。
(4)①[7]利用图中的器材设计的电路图如图：
。
②[8][9]在实验探究过程中，滑动变阻器不但可以改变电路中的电流，它还是电路中的一个用电器，但在移动滑片时一定要注意电阻值不能为零，否则会造成短路。
21． 70
【解析】
【详解】
[1]完全燃烧0.2kg秸秆煤可放出的热量为
[2]因为热量完全被吸收，所以吸收的热量为
由得，这些热量可以使水升高的温度为
则可以使水的温度升高至
22． 陶瓷 热传递
【解析】
【分析】
在没有做功的情况下，物体增大的内能等于其吸收的热量，根据Q=cmΔt判断吸收热量的大小，进而判断内能增加的多少；根据吸收热量是内能的转移，判断改变内能的方式。
【详解】
[1]水沸腾后温度不再升高，故将质量、初温相同的铁、陶瓷两个勺子浸没在沸水中煮较长时间，二者的温度一定是一样的，与沸水的温度相同，根据公式分析可知，两种质量和初温相同，物质升高相同的温度，比热容大的吸收的热量多，比热容小的吸收的热量少，所以陶瓷吸收的热量多，铁吸收的热量少。
[2]沸水与陶瓷和铁勺有温度差，热量从高温物体向低温物体进行传递，这是通过热传递的方式改变水和勺子的内能。
23． ① 相互的
【解析】
【详解】
[1]很多靠近学校路段有禁止鸣笛标志，在声音的产生的过程及声源处控制噪声即①。
[2]双手用力鼓掌感到疼，说明力的作用是相互的。
24． 摩擦力 增大 等于
【解析】
【详解】
参加拔河比赛，要挑选身体壮的同学，这是通过增大压力来增大摩擦力，还要扫除地面的沙粒，变滚动为滑动从而增大与地面的摩擦．甲队拉乙队的力和乙队拉甲队的力，是相互作用力，大小相等．若比赛中甲队战胜了乙队，是乙队受到的摩擦力小于甲队拉绳子的力．
25． 加速 匀速
【解析】
【详解】
由图象可知：甲车在一段时间内，速度与时间成正比，速度随时间的增大而增大，故甲做匀加速运动；
乙速度保持不变，做匀速直线运动．
26．4
【解析】
【详解】
根据焦距的定义，焦距是焦点到透镜光心的距离；
焦距越短，平行光经凸透镜折射后的会聚点离光心越近，说明对光线会聚的能力更强．
故焦距为4cm的凸透镜对光的会聚能力强．
【点睛】
牢记凸透镜的焦距越短，会聚能力越强，焦距越长，会聚能力越弱的特点．
27．材料
【解析】
【详解】
由图中可知，两段导体两端电压均为电源电压，而两次实验中电流表的示数不同，说明两段导体中的电流大小不同，故两段导体的电阻不同，而两段导体的长度与横截面积均相同而材料不同，故由该实验可知导体的电阻与导体的材料有关。
